卧式曲肘注塑成型设备三维结构

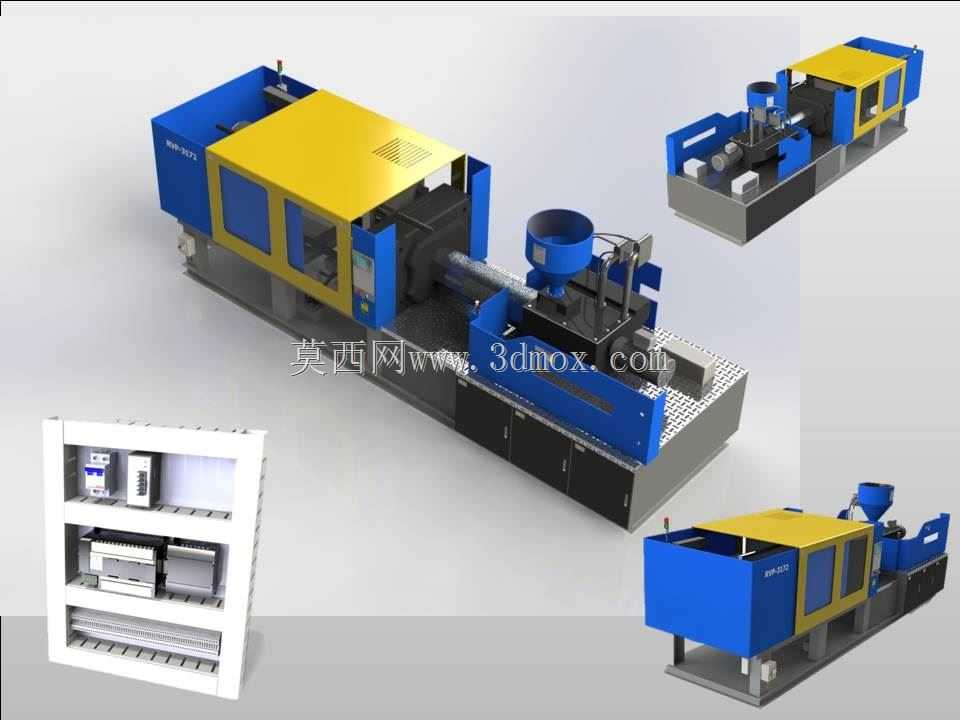

　　这套三维结构还原的是量产车间常用的卧式曲肘锁模注塑设备，整体布局沿用行业通用的左锁模右射台排布逻辑，机身底座采用整体焊接框架结构，底部预留了调平地脚的安装孔位，安装时需要匹配车间地面的承重阈值，单台设备的安装边界需要预留左右各1.2米、后端1.5米的操作维护空间，前端则要留出足够的取件、机械手作业区域，避免和周边的上料设备、输送线产生干涉。从结构拆分来看，锁模侧的曲肘连杆机构做了完整的运动副还原，包含动模板、定模板、尾板以及连接用的钢套、拉杆结构，曲肘的力放大比按照常规量产机型的参数做了匹配，合模时的力传递路径清晰，模板上的T型槽结构也做了细节还原，方便后续加装模具时的码模固定，模板的平行度公差在建模时参考了行业通用的安装精度要求，

　　动模板的滑动导轨面和底座的接触面做了贴合处理，避免合模过程中出现偏载导致的飞边问题。射台部分的结构包含料筒、螺杆驱动组件、下料斗以及射移油缸，下料斗的锥角按照塑料粒子的安息角设计，避免普通PP、ABS粒子下料时出现架桥问题，料筒外侧的加热圈排布位置也做了对应还原，射嘴和定模板中心的对中结构预留了调节余量，方便现场安装时调整射嘴和模具浇口套的同轴度，减少射胶时的溢料问题。机身侧面的安全门结构做了滑动导轨的还原，安全门的观察窗位置符合操作人员的站立视线高度，方便观察模腔内的成型状态，设备侧下方的电控柜部分做了分层结构还原，柜内预留了PLC、接触器、温控模块的安装位置，走线槽的排布沿着机身内侧的空腔布置，避免和运动部件产生刮擦，

　　柜门的散热孔位置对应柜内发热元件的安装区域，保证运行时的散热效率。在实际生产场景中，这类设备主要用于热塑性塑料的一次成型加工，覆盖日常消费电子外壳、家电塑料件、汽配内饰件等多类产品的生产，不同规格的机型对应不同的锁模力参数，这套结构的尺寸参数适配160-200吨锁模力的量产机型，射胶量可以满足单重300g以内的塑料件成型需求。建模过程中对各个部件的装配关系做了完整约束，曲肘机构的开合模行程、射台的前进后退行程都按照实际设备的运动范围做了限位还原，没有出现运动干涉的问题，设备外部的护罩、警示标识位置也参考了车间实际使用的设备做了对应布置，油管路的排布沿着机身外侧的护罩内侧布置，既方便维护时的管路更换，也避免管路外露带来的安全隐患。

　　底座下方的油箱结构做了集成化设计，和机身底座融为一体，减少了设备的整体占地面积，油箱的液位计、放油口位置都做了细节还原，方便日常维护时的油液检查与更换，射台部分的料斗支座做了加强筋结构，避免满料状态下料斗出现倾斜偏移，合模机构的拉杆采用前后螺母锁紧的结构，建模时还原了拉杆的预紧调节结构，方便现场安装时调整四根拉杆的受力均匀性，减少长期运行后的拉杆疲劳断裂风险。
