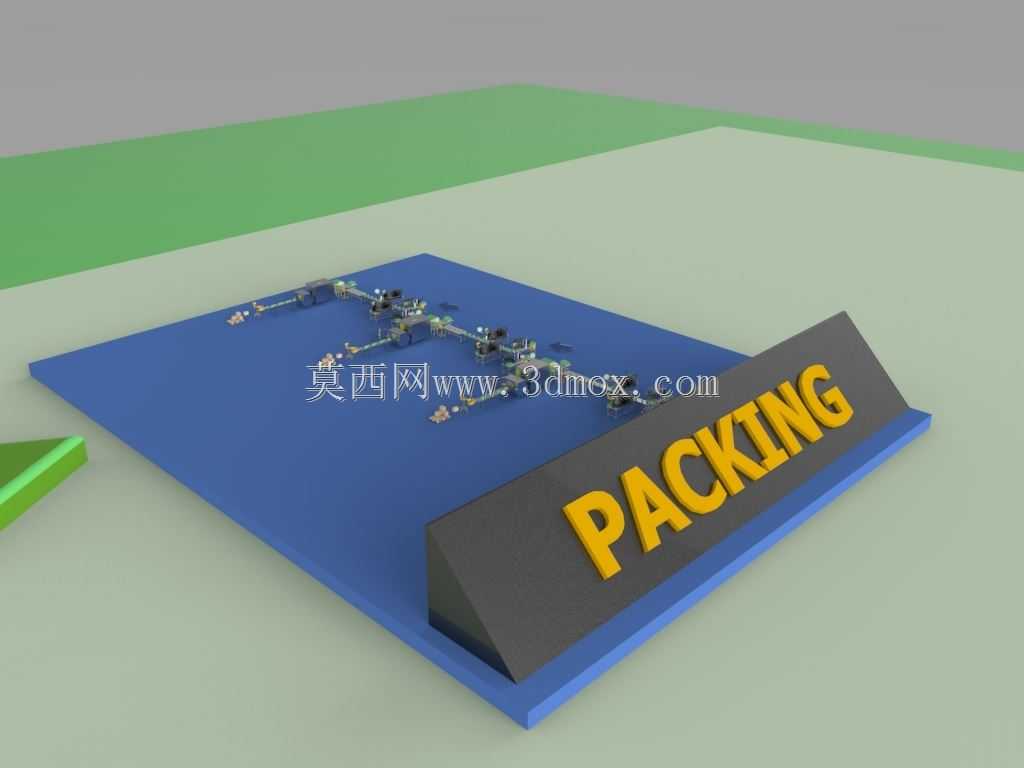

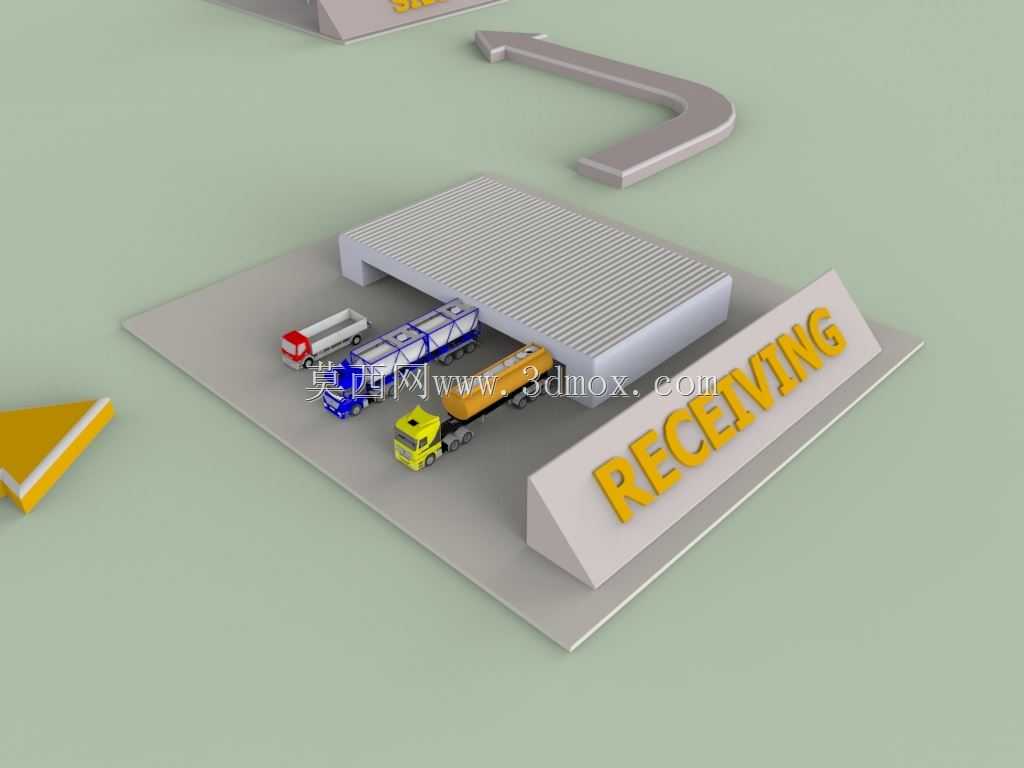

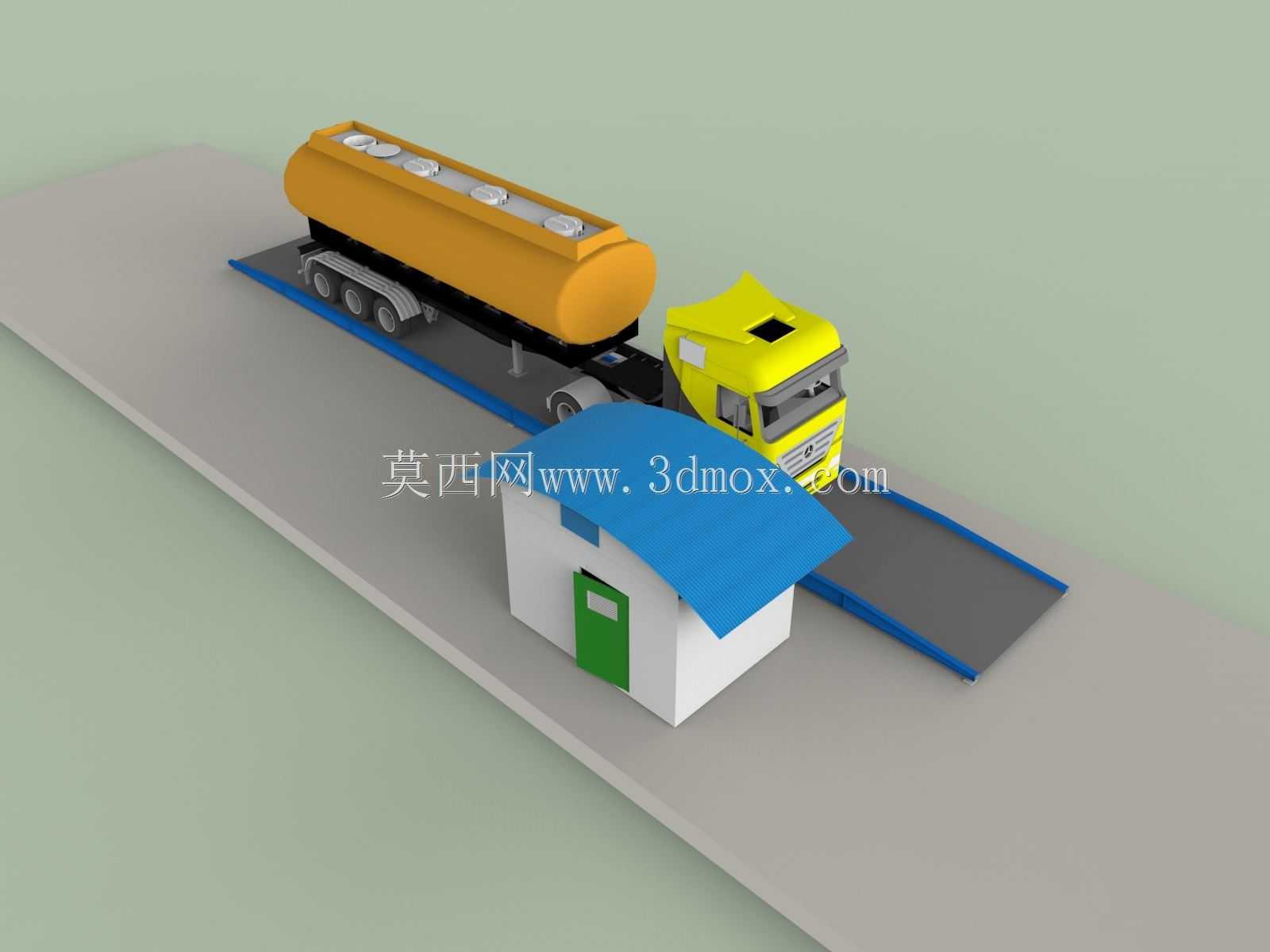

食品加工液态处理与干燥挤出产线布局

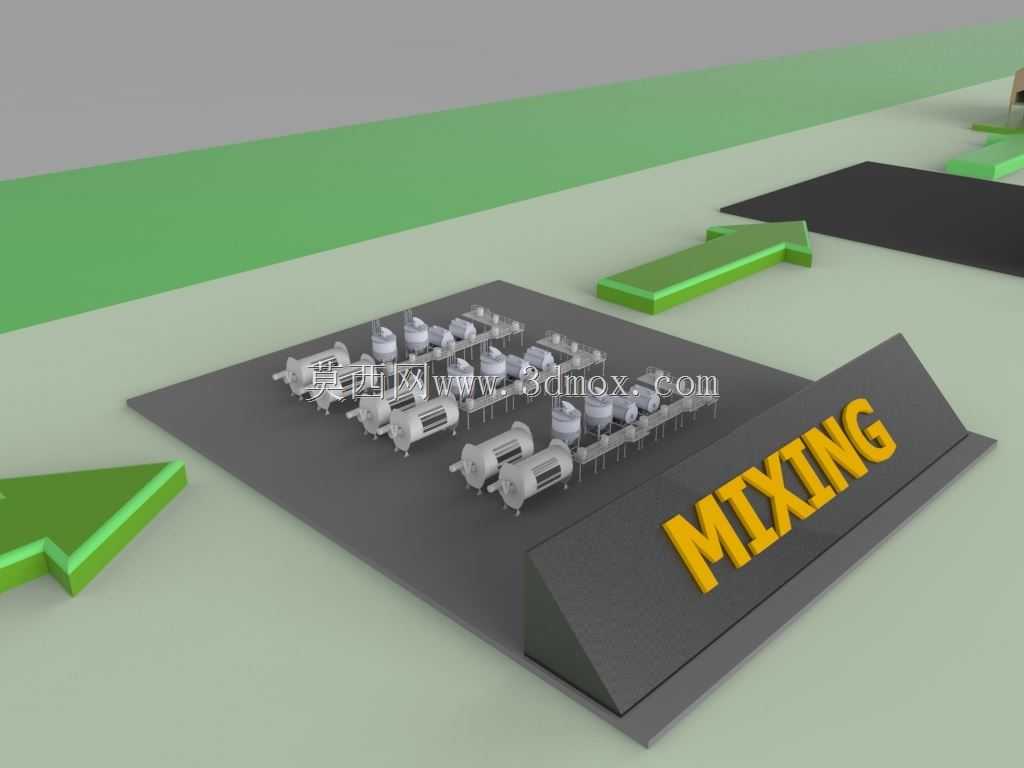

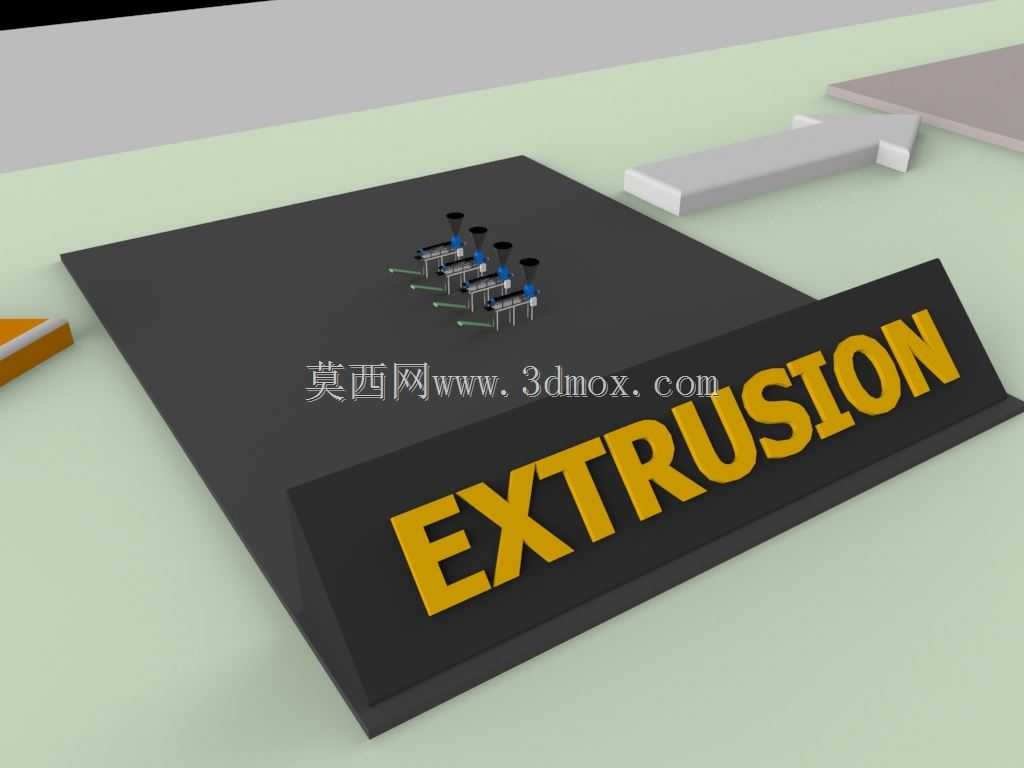

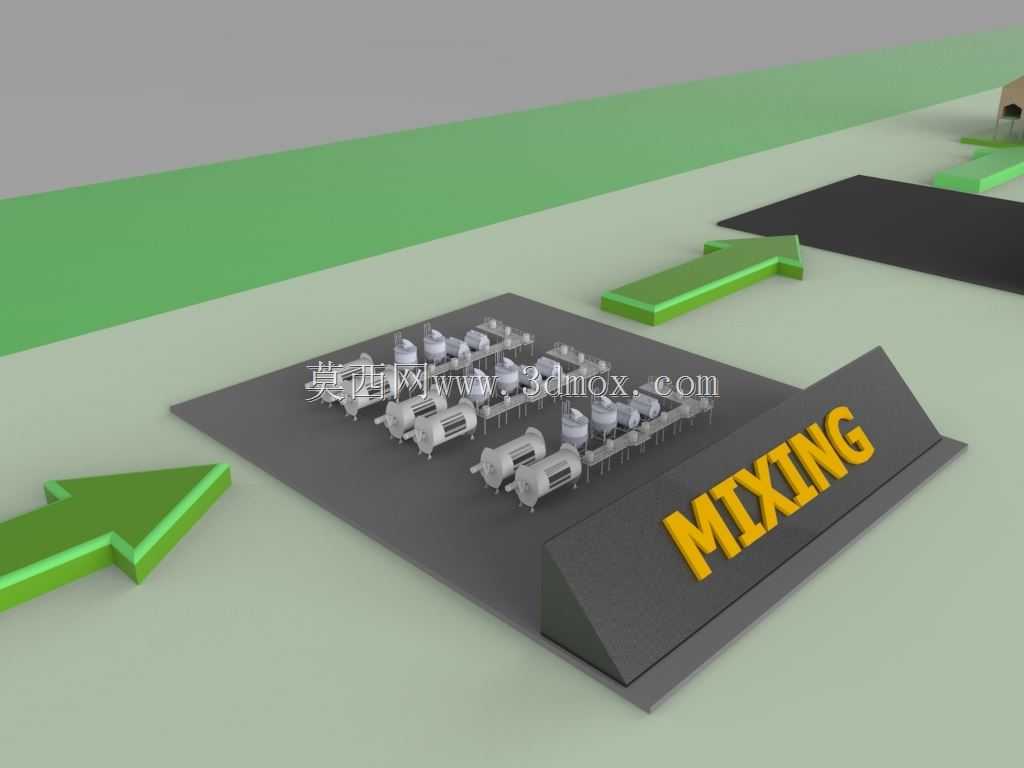

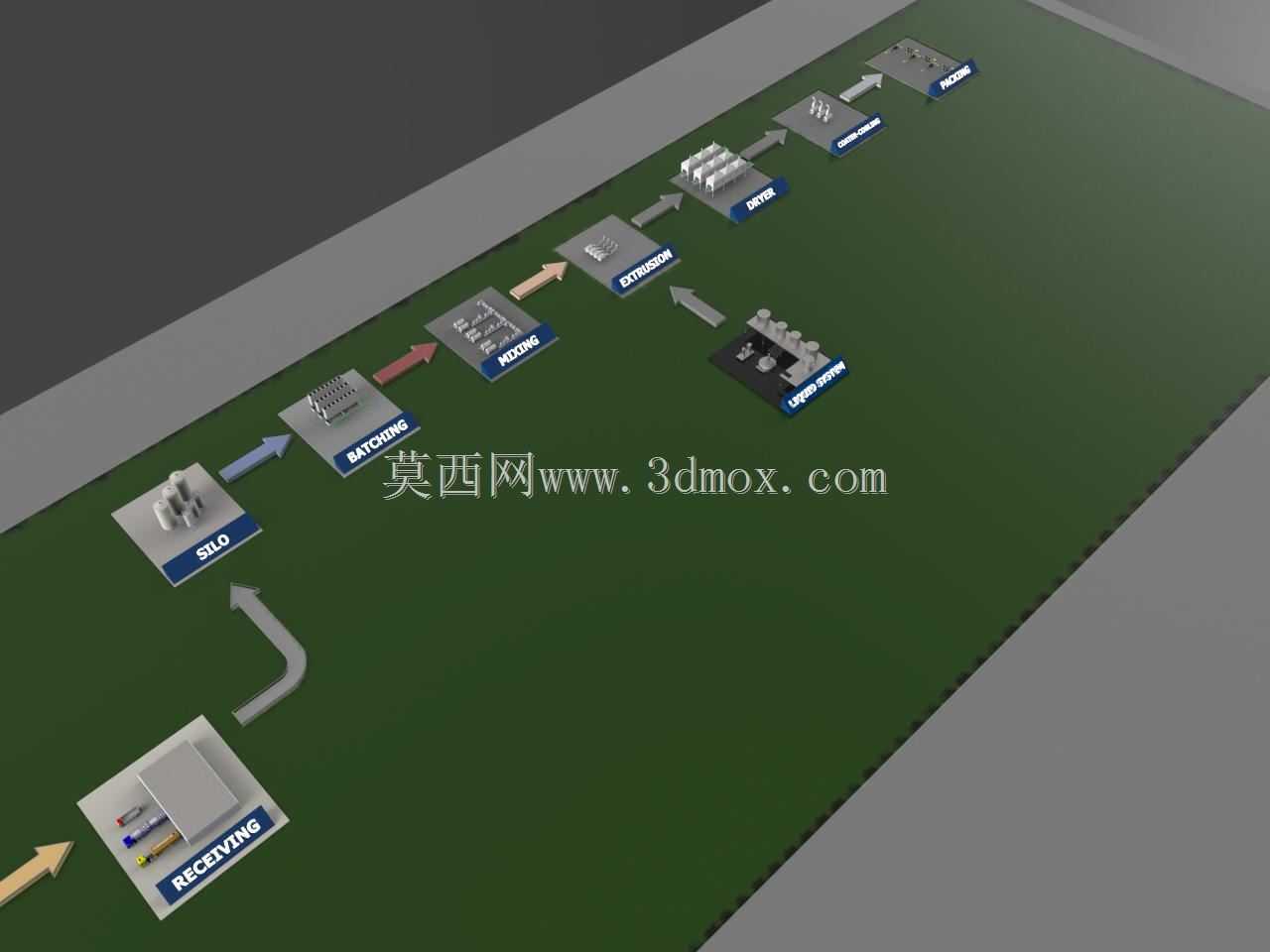

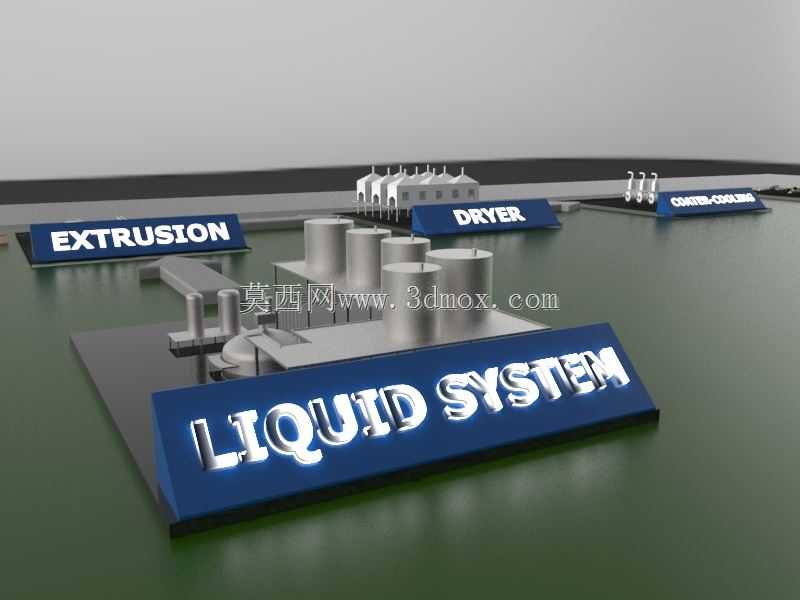

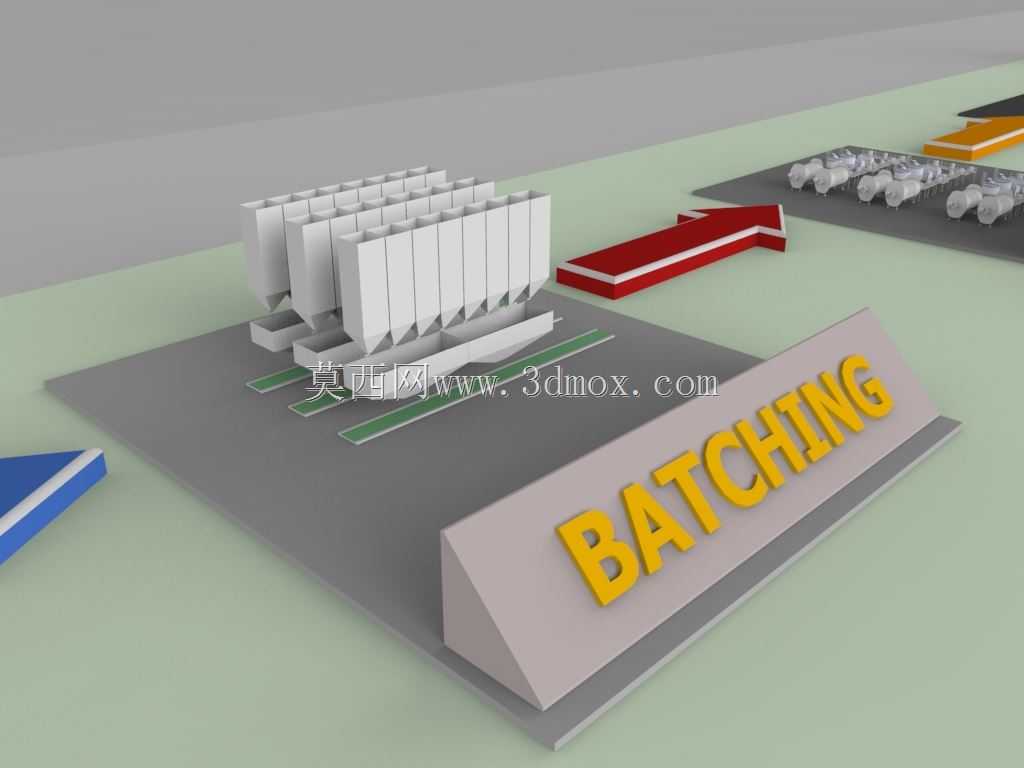

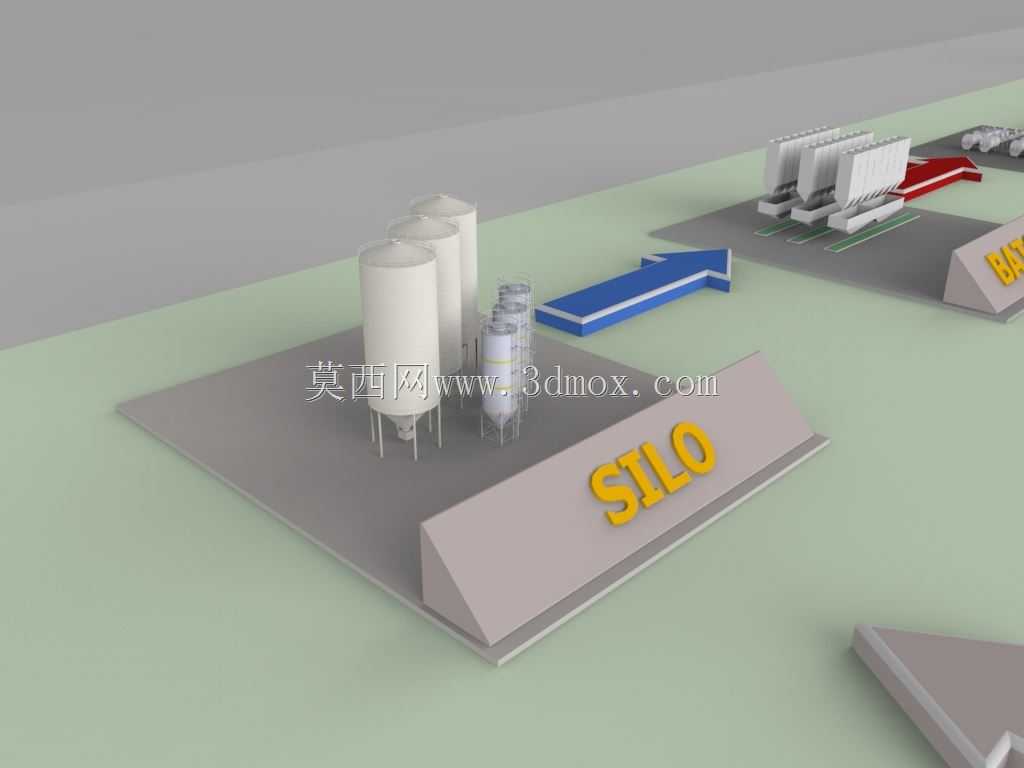

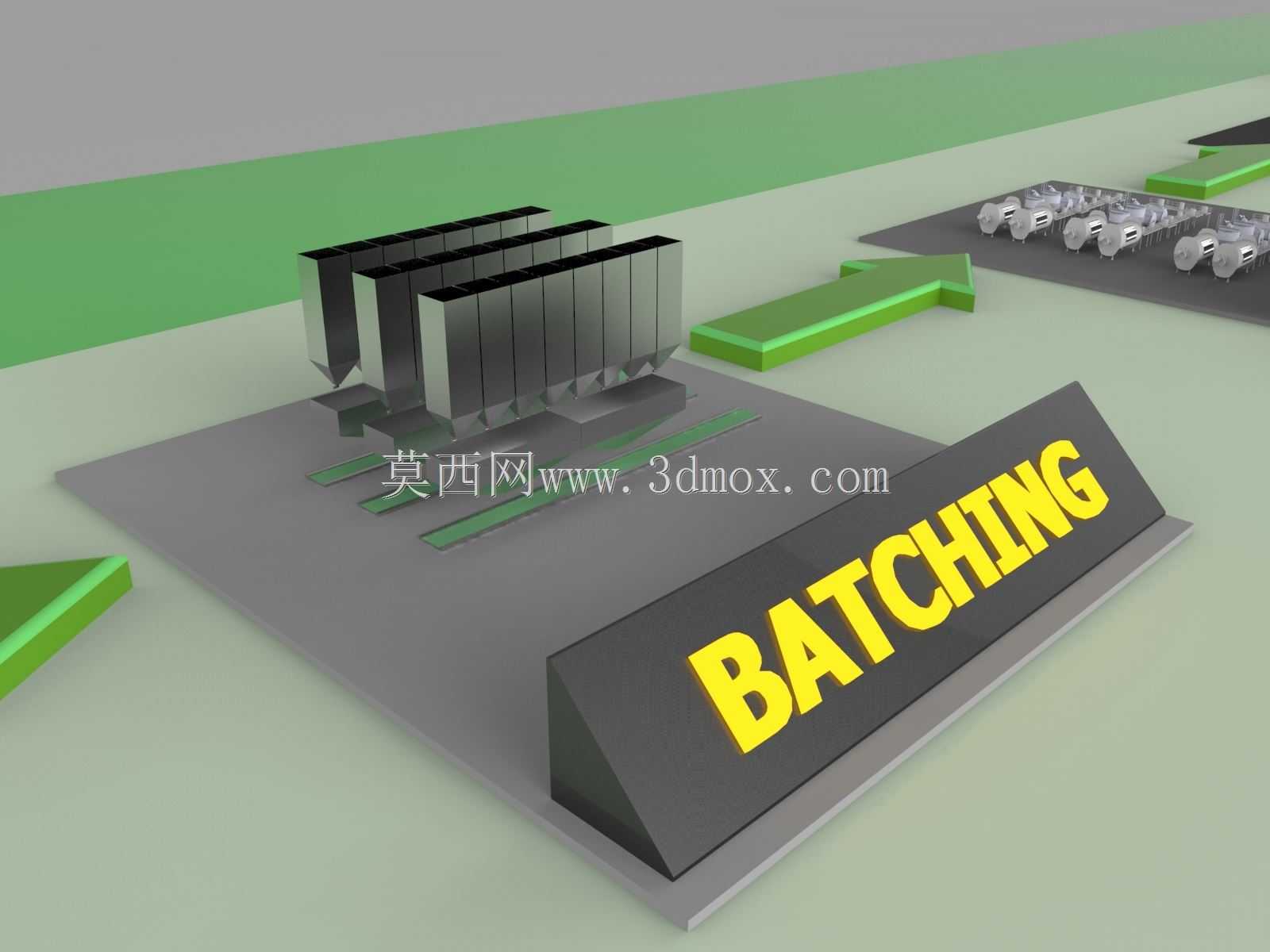

　　这套产线三维布局方案，核心面向液态类食品原料的全流程连续生产场景，覆盖从原料预处理到半成品输出的核心工序段，在休闲膨化食品、谷物基冲调食品、植物蛋白饮品等品类的生产车间中，这类布局的应用占比逐年提升。不同于单机设备的独立建模，整套布局在设计阶段优先考虑了工序间的物料流转衔接，液态系统单元作为核心进料段，承担原料的暂存、配比混合、均质稳压的功能，罐体的排布按照物料流向依次设置，相邻罐体的管道接口预留了足够的法兰安装空间，避免现场布管时出现管线交叉干涉的问题，罐体支脚的安装孔位统一按照车间通用的预埋螺栓间距设计，适配多数标准食品生产车间的地面承重要求。挤出单元紧邻液态系统的出料端设置，两者之间的输送段预留了1.2米的操作维护通道，

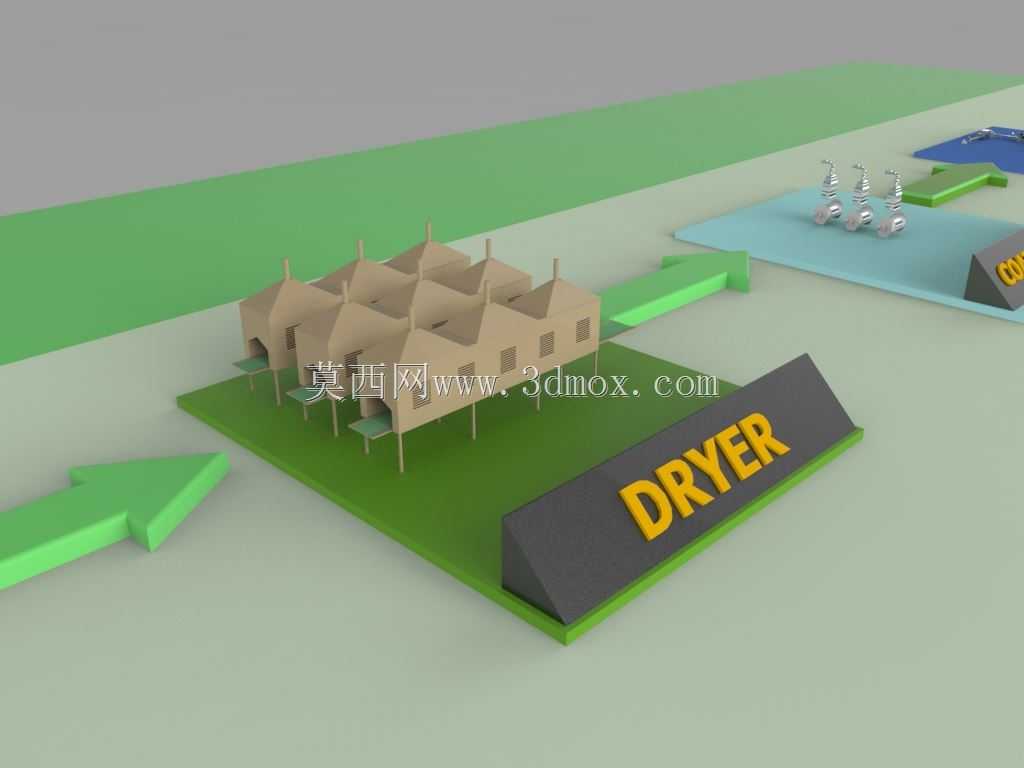

　　方便日常巡检时对挤出机进料口的清理、螺杆状态的检查，挤出机的机身排布方向与主物料流向保持15度夹角，既减少了输送管线的弯折角度，也给设备侧方的驱动电机维护留出了足够的抽芯空间，不需要在后期检修时拆除相邻段的管线防护。干燥单元布置在挤出单元的下游，两者之间的过渡输送段采用密闭式结构设计，避免挤出后的高温半成品在输送过程中接触外界环境造成水分回升或者杂质混入，干燥设备的进风、排风接口统一设置在设备顶部，对接车间的集中通风系统时不需要额外改接侧方管线，设备底部的冷凝水排放槽直接对齐车间预设的排水地沟，减少现场施工的管线改造量。整套布局的外围通道按照食品生产车间的卫生规范要求，主通道宽度预留2.4米，满足物料周转车、日常清洁设备的通行需求，

　　各设备的操作面均朝向主通道设置，操作人员不需要穿行设备间隙就能完成各工序的参数调整、日常点检工作。在建模过程中，各单元的安装边界严格按照设备实际运行的最大外轮廓设置，比如挤出机的出料端在正常生产时会有小幅的振动位移，建模时就给该位置预留了80毫米的安全间隙，避免设备运行时与相邻的输送护板产生碰撞；干燥设备的检修门开启角度达到120度，建模时提前模拟了检修门全开状态下的空间占用，确保门体开启后不会遮挡后方的消防通道。液态系统的罐体高度统一设置为3.2米，顶部的进料口操作平台距离地面2.8米，平台护栏的高度符合食品生产车间的安全规范，平台踏步的宽度、高度均按照人体工程学参数设置，操作人员上下平台、操作顶部阀门时不需要额外借助登高工具。

　　各工序段的电控柜集中布置在产线侧方的电控区，与设备主体保持1.5米的距离，既避免生产过程中的水汽、粉尘接触电控元件造成故障，也方便电气人员日常排查线路问题时不需要进入生产作业区。整套布局没有设置冗余的设备单元，每一段工序的产能都做了匹配计算，液态系统的单位时间出料量刚好匹配挤出机的最大进料负荷，挤出机的出料速度与干燥单元的处理能力形成1:1.05的冗余配比，避免前段出料速度过快造成后段工序堵料，也不会因为后段产能过剩造成能源浪费。在管线排布上，所有物料输送管线均采用顺向坡度设置，避免管线内残留物料积液造成微生物滋生，CIP清洗管线的接口预留位置统一设置在各罐体、管线的最低点，清洗时可以完全排空管线内的清洗液，没有清洗死角。设备的支脚均采用可调式结构设计，建模时预留了±50毫米的高度调节范围，适配车间地面的不平整误差，安装时不需要额外垫设垫片就能调整设备到水平状态。
