USB转RS422双通道串口转换电路板设计

　　在工业现场通讯组网、老旧设备数据采集、嵌入式系统调试等场景中，不同接口协议的设备互联一直是结构设计与电气集成环节的常见痛点，这款双通道USB转RS422转换板的设计，正是针对这类跨接口通讯需求完成的板卡级结构建模。从实际应用场景来看，这类转换模块常被安装在工业控制柜的DIN导轨旁、设备侧的接线仓内，或是测试台架的仪器背板处，需要在有限的安装空间内完成接口布局，同时兼顾接线操作的便利性与板卡自身的固定可靠性。

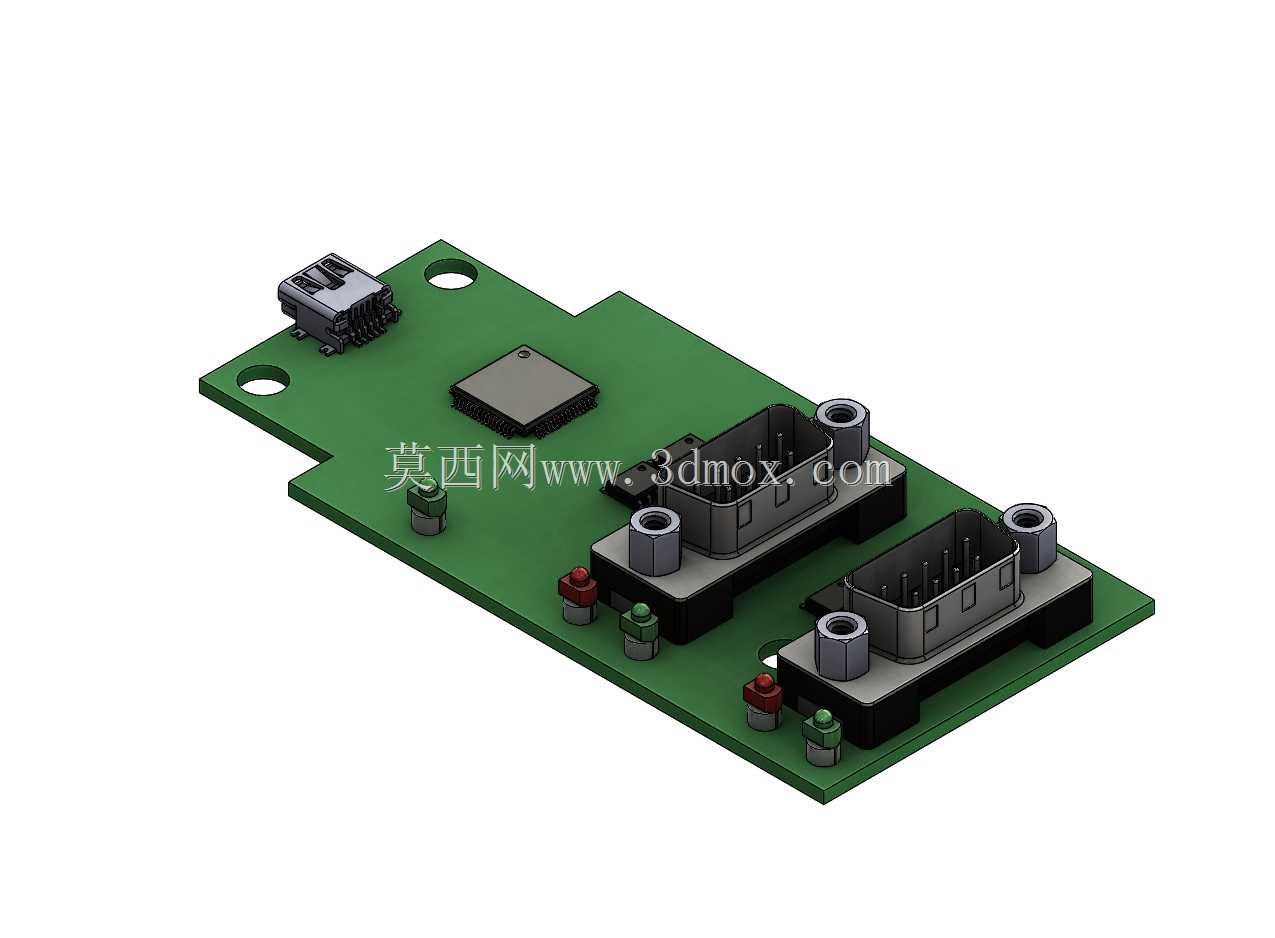

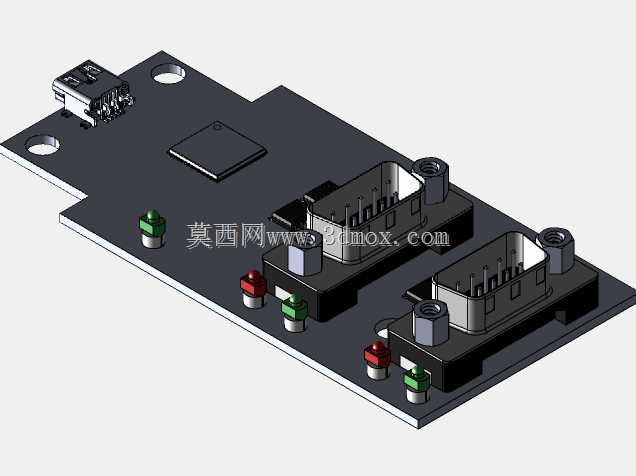

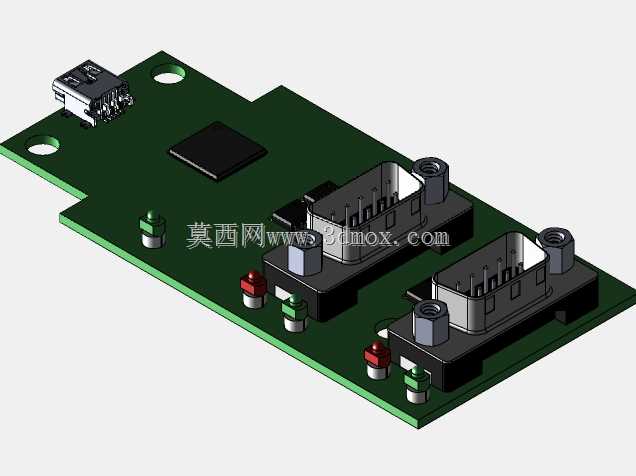

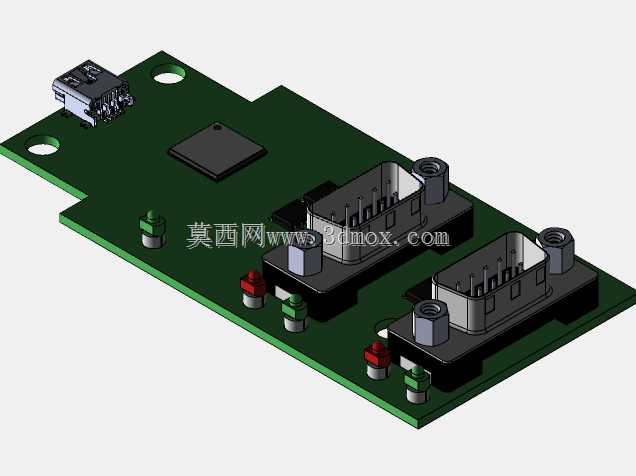

　　设计过程中首先参考对应芯片的官方数据手册完成核心电路区域的结构还原，板载的USB接口采用标准B型座，放置在板卡短边的一端，方便现场插拔USB线缆时不会与旁边的串口接线产生干涉，两个DB9型RS422接口并排布置在板卡的另一长边侧，接口的金属外壳与板上的固定铜柱位置对齐，保证插头插拔时的受力可以通过铜柱传递到安装面，避免长期插拔导致板卡焊盘脱落。板上预留的四个安装孔采用对称布置，孔径匹配常用的M3铜柱安装尺寸，孔位距离板边的距离符合常规工控板卡的安装规范，既可以通过铜柱固定在设备壳体内的安装柱上，也可以搭配简易的导轨卡扣实现DIN导轨安装，适配不同的安装场景。

　　板上的元器件布局充分考虑了实际生产与使用的需求，主芯片放置在板卡中部的区域，周边预留了足够的散热空间，避免接口区域的金属外壳遮挡芯片影响散热；接口旁的指示灯、排阻等小型元器件布置在靠近板边的位置，既方便调试时观察状态，也不会遮挡主芯片的焊接与检测路径。建模过程中对于接插件的外形尺寸做了贴合实际选型的还原，DB9接口的固定螺柱高度、USB座的插入口深度都按照通用量产器件的尺寸做了匹配，虽然部分非核心结构件的细节做了合理简化，但整体的安装边界、接口位置、板卡轮廓都与实际量产的板卡保持一致，能够直接用于设备集成阶段的结构干涉检查、安装空间预留。

　　从功能特性来看，双通道的设计可以让单路USB接口同时扩展出两路独立的RS422通讯链路，相比单通道模块能够节省一半的USB端口占用，在多设备组网的场景下可以减少柜内的线缆数量，降低布线的杂乱程度。板卡的整体轮廓采用矩形设计，边角做了小尺寸的圆角处理，避免安装时尖锐的板边划伤线缆或者操作人员，板上的高低压区域之间预留了足够的安全间距，结构建模时也对应还原了不同高度元器件的层叠关系，确保结构设计阶段就能排查到元器件与外壳、线缆之间的干涉风险。

　　在实际选型集成时，结构工程师可以直接调用这个模型完成设备内部的布局设计，不需要再单独测量接插件的尺寸、绘制板卡的轮廓，能够大幅缩短前期的方案设计周期。模型还原的安装孔位、接口伸出长度等关键尺寸，都可以直接作为壳体开孔、安装柱定位的设计依据，避免后期打样时出现接口对不准、安装孔位偏差的问题。对于需要做设备通讯改造的场景，这个模型也可以用来评估改造空间是否足够，提前规划线缆的走线路径，减少现场安装时的适配工作量。
