十吨级卷材上尾线定位翻转工装结构

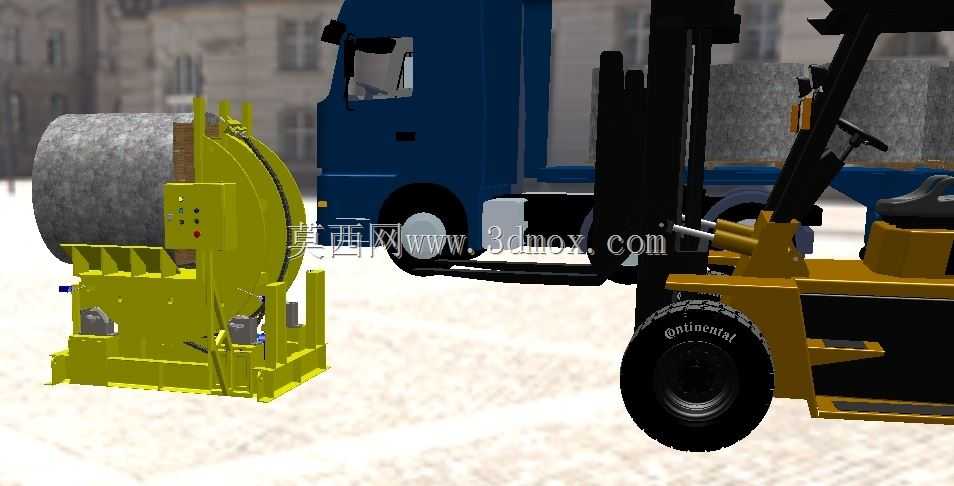

　　在金属卷材加工、仓储物流的产线衔接环节，卷材从运输车辆转运至产线上料工位的过程中，常存在卷材轴线方向与产线进料方向不匹配的问题，这类十吨级重载卷材的姿态调整，无法依靠人工完成，常规叉车属具也仅能实现夹取转运，无法完成轴线转向的定位动作，这套上尾线定位装置正是针对该场景开发的配套工装。从实际应用场景来看，该装置可直接与叉车货叉架完成适配安装，无需对叉车本体做结构性改造，适配厂区内现有重载叉车的使用需求，主要服务于钢卷、铝卷等大重量卷状物料的卸车、转序、上料全流程，尤其适配卷材加工产线的上尾线工位——也就是卷材从外部运输环节进入产线的第一个衔接工位，解决卷材卸车后摆放方向与产线进料方向垂直、无法直接上料的痛点，

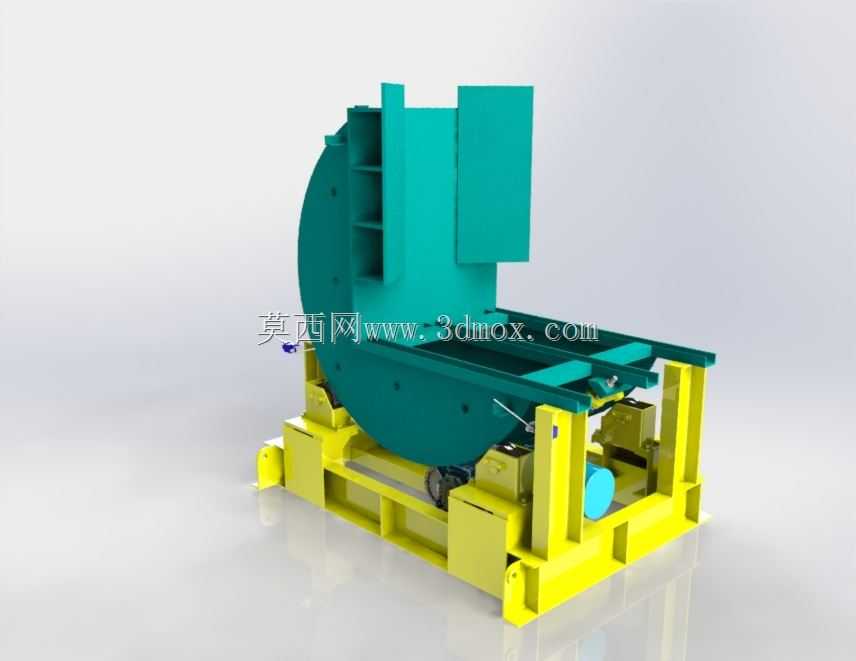

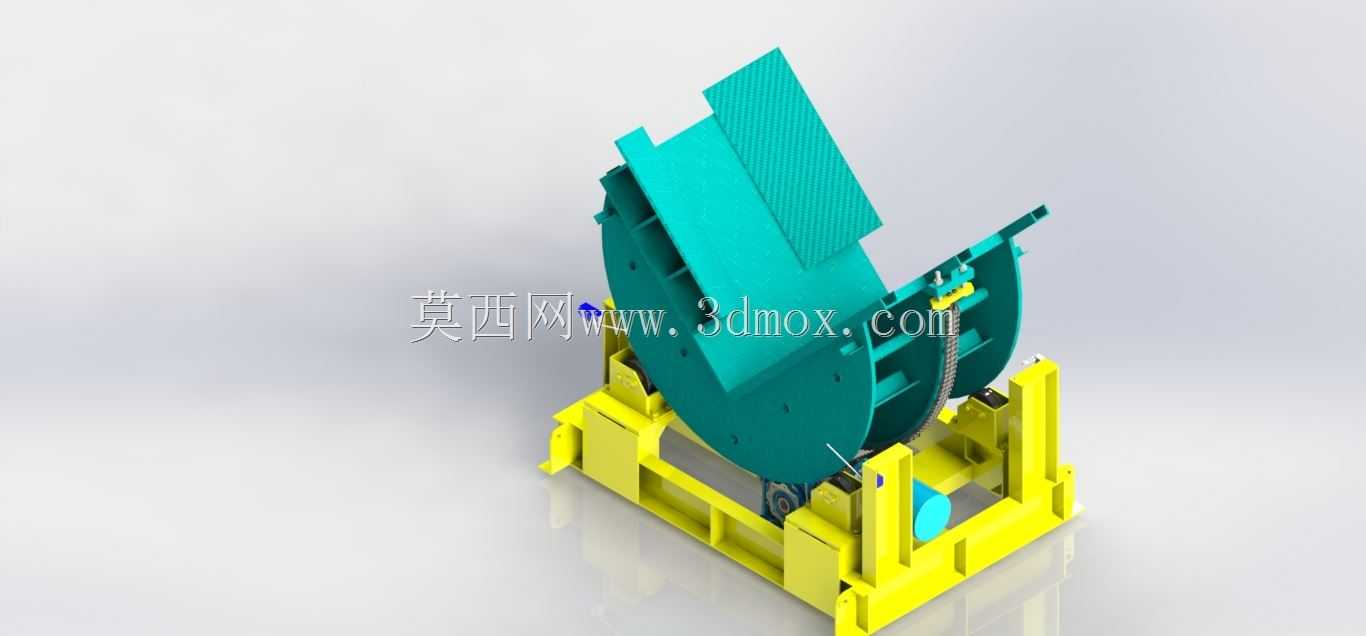

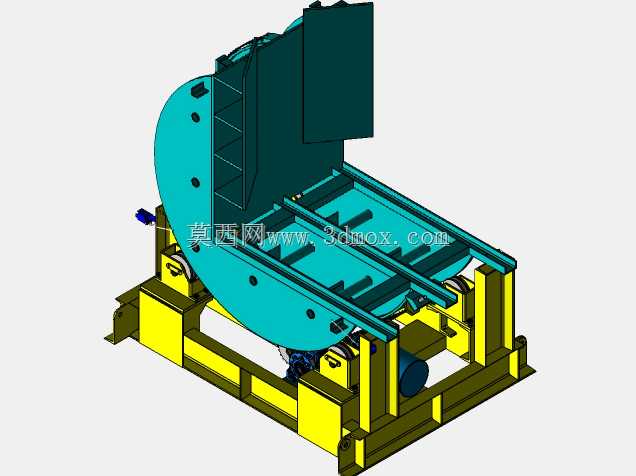

　　省去额外配置专用翻转机的场地与设备投入。从功能特性上看，装置主体采用框架式焊接钢结构，主体承载框架采用厚钢板拼焊成型，所有受力焊缝均做全焊透处理，焊后做去应力退火处理，避免重载工况下出现焊接变形导致的卡滞问题；承载面设置与卷材外圆弧匹配的弧形托台，托台表面镶嵌防滑耐磨衬板，既可以避免卷材表面被金属框架划伤，也能在翻转过程中增大摩擦力，防止十吨级卷材出现滑移脱落的风险；装置内置回转驱动结构，可带动承载的卷材完成90度范围内的回转动作，回转到位后设置机械锁止机构，可在转运过程中固定卷材姿态，避免行驶过程中出现回转晃动。设计过程中，首先针对十吨的额定承载做受力校核，主体框架的受力点分布经过拓扑优化，将载荷均匀分散到与叉车连接的安装座位置，

　　避免局部应力集中；回转支撑选用重载型交叉滚子回转支承，可同时承受轴向载荷、径向载荷与倾覆力矩，匹配卷材偏心放置时产生的倾覆力；驱动部分采用液压驱动方案，直接从叉车的液压系统取油，通过加装的控制阀组控制回转动作，无需额外配置动力源，降低改造成本。外形尺寸方面，装置整体宽度适配常规厂区道路与货车车厢的宽度限制，安装后不超出叉车原有车身宽度过多，保证在厂区内狭窄通道的通行能力；承载弧形托台的弧度适配常见的大直径工业卷材，托台最低点距离地面的高度符合叉车的最小离地间隙要求，避免行驶过程中剐蹭地面；与叉车连接的安装接口尺寸按照主流重载叉车的货叉架标准设计，可实现快速拆装，不需要使用时可快速拆下，让叉车回归常规搬运功能。安装边界上，

　　装置与叉车的连接采用挂钩式安装结构，配合锁销固定，安装时仅需将叉车货叉对准装置的安装套口推入，插好安全锁销，连接液压管路即可完成调试，整个安装过程不超过半小时，不需要吊装设备辅助；液压管路的布置沿着装置框架内侧走线，加装防护套管，避免转运过程中被物料剐蹭损坏；装置的回转角度设置硬限位，防止回转超程导致的物料脱落，限位位置可根据不同产线的上料角度需求做小幅调整，适配不同的产线布局。在实际使用过程中，叉车驾驶员可在驾驶室内通过操控手柄完成卷材的夹取、回转、锁止全流程动作，不需要地面人员辅助调整卷材姿态，单趟作业即可完成卸车、姿态调整、上料的全套工序，相比传统的先卸车到地面、再用行车翻转上料的作业模式，作业效率可提升一倍以上，同时减少了卷材在多次转运过程中出现的表面磕碰损伤风险，也避免了地面人员近距离接触重载卷材带来的安全隐患。装置的外露结构均做圆角处理，没有尖锐突出棱角，避免厂区作业过程中剐蹭周边设备或人员；所有润滑点均设置在便于日常维护的位置，日常保养时可直接加注润滑脂，不需要拆解主体结构；耐磨衬板采用沉头螺栓固定，磨损后可快速更换，不需要整体更换托台结构，降低后期维护成本。针对卷材作业的特殊工况，装置的框架表面做重型防锈涂装，可适应厂区内多粉尘、偶尔有切削液滴落的作业环境，涂层不易脱落生锈；回转支撑处设置多层防尘密封圈，避免粉尘进入滚道造成磨损，延长核心部件的使用寿命。
