电火花加工用可调式电极旋转工装结构

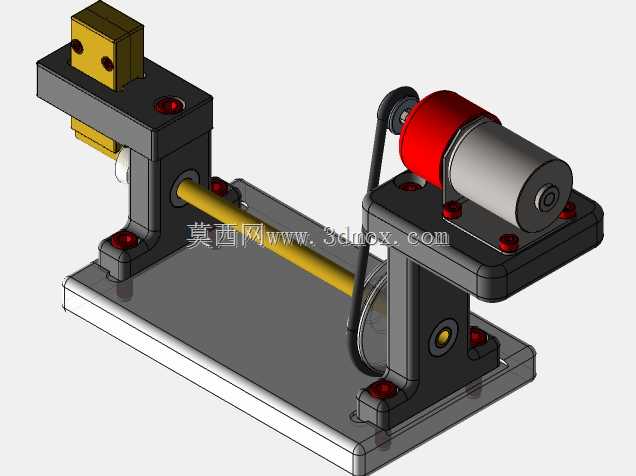

　　在小型精密铸造模具的电火花加工场景中，尤其是涉及子弹类带回转轮廓的沉子、模芯加工时，常规固定电极的放电方式往往存在冲屑不畅、电极损耗不均、轮廓一致性差的问题，这套电极旋转装置正是针对这类加工痛点设计的配套工装。从实际加工逻辑来看，当需要在板条类坯料上加工连续回转轮廓、或是直接成型带圆弧过渡的模具型腔时，电极的缓慢匀速旋转能够让放电间隙始终保持均匀状态，蚀除的金属碎屑可以随着电极转动被工作液顺利带离放电区域，避免局部积碳造成的电极异常烧蚀，实际加工验证中，这种旋转进给的方式能让电极的有效使用寿命提升一倍以上，同时加工出的型腔表面冲蚀纹理更均匀，后续抛光工序的工作量能减少近三成。整套装置的安装基准为底部的平整铸铁底板，

　　底板上预留了对应通用电火花机床工作台T型槽的安装孔位，可直接通过压板压紧固定在机床工作台上，安装时需保证电极装夹头的回转轴线与机床Z轴进给方向的平行度误差控制在0.02mm以内，避免旋转过程中电极出现摆差影响加工精度。支撑结构采用分体式立座设计，两个带加强筋的灰铸铁立座分别承担电极装夹组件和动力驱动组件的固定功能，立座与底板之间通过内六角圆柱头螺钉连接，结合面做了刮研处理保证接触刚度，避免高速（相对放电进给而言）旋转时出现共振颤纹。动力传递路径上，驱动端采用低压直流减速电机提供稳定的低转速输出，电机输出轴通过同步带轮将动力传递到贯穿两个立座的黄铜传动轴上，同步带传动的方式可以避免齿轮传动的间隙回差，

　　同时能在电极意外卡滞时起到过载保护作用，防止电机堵转烧毁；传动轴与立座之间采用含油铜套作为滑动轴承，无需额外接润滑油路就能满足长时间低转速运转的润滑需求，铜套外侧加装了毡圈密封，防止加工过程中飞溅的电火花工作液渗入配合面造成锈蚀卡滞。电极装夹端位于传动轴的悬臂侧，采用方块式可调夹头结构，夹头开有贯通的装夹槽和锁紧螺钉孔，可以适配不同直径的柱状电极、片状成型电极，装夹时只需松开锁紧螺钉调整电极伸出长度，再对称拧紧螺钉即可保证电极与传动轴的同轴度，夹头与传动轴之间采用平键传递扭矩，避免大脉冲电流加工时电极出现打滑偏转。从设计思路上看，这套装置没有采用复杂的数控调速结构，而是通过固定减速比的减速电机直接匹配电火花加工最适合的0.

　　5-2r/min的电极转速，既降低了制造成本，也减少了现场调试的复杂度，操作人员不需要额外设置转速参数，固定转速即可覆盖绝大多数小型回转轮廓的电火花加工需求。安装边界方面，整套装置的总长度控制在300mm以内，宽度不超过150mm，整体高度低于200mm，不会与电火花机床的主轴行程、工作液槽挡板产生干涉，即使是小型台式电火花机床也能顺利装夹使用。在实际使用过程中，需要注意同步带的张紧度调整，张紧力过大会加剧铜套和电机轴承的磨损，张紧力过小则会出现传动丢转导致电极旋转不均，调整时以手指按压同步带中部能产生10mm左右的挠度为宜；另外每次加工完成后需要及时清理底板和立座缝隙中残留的电蚀渣，避免碎屑堆积进入传动轴配合间隙，长期闲置时需要在传动轴和夹头表面涂抹防锈油，防止工作液腐蚀造成配合面锈死。不同于通用的电火花平动头，这套旋转工装专门针对回转体类的型腔、沉子加工设计，不需要复杂的平动轨迹设置，就能实现均匀的侧隙放电，尤其适合小批量的精密铸造模具加工场景，在渔具沉子、小型五金冲压模具的预成型型腔加工中都能获得稳定的加工效果。
