带悬臂支架的双舱监控柜体结构设计

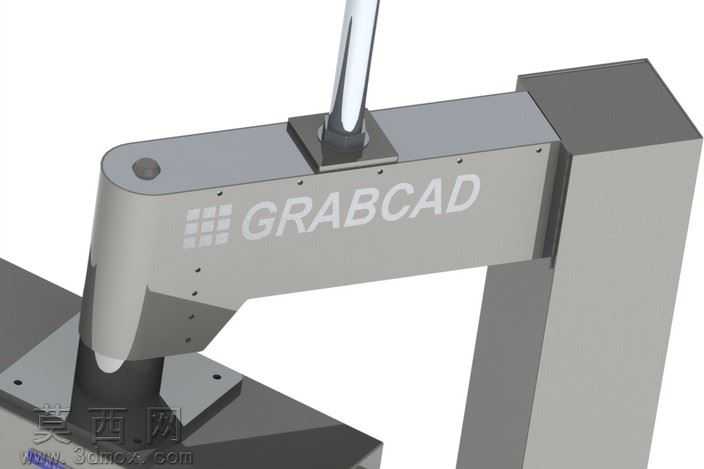

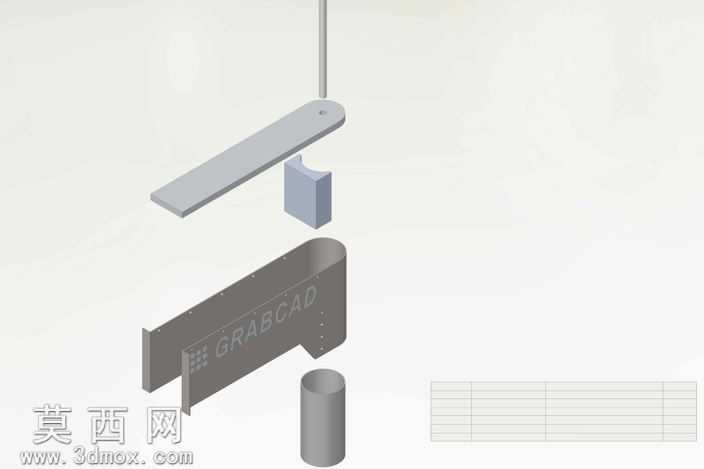

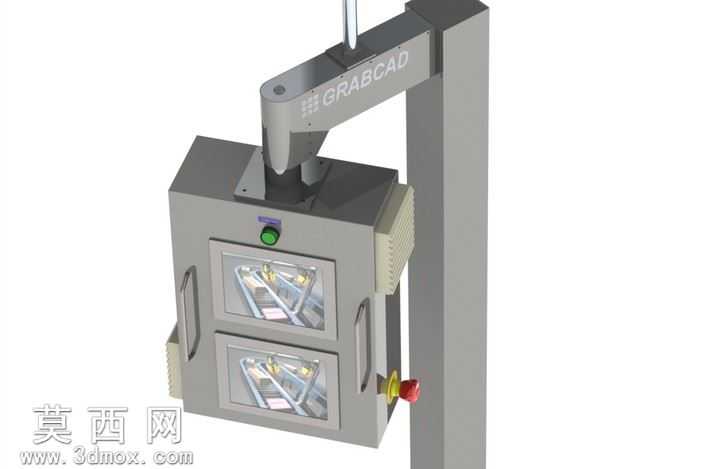

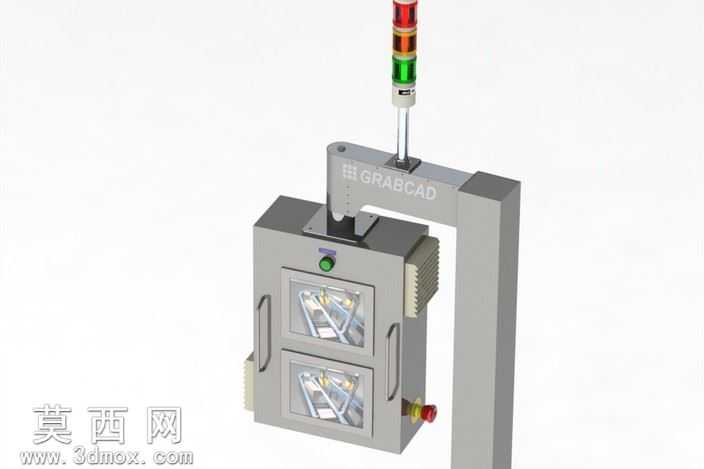

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中遵循工业设备柜体的通用设计规范，先以基准轴、基准面搭建整体装配定位框架，再依次拆分悬臂支撑组件、主柜体组件、舱门组件、操作控件等独立子部件进行单独建模，最终通过装配约束完成整体组合，各部件间的配合间隙、安装位预留均符合实际机加工与装配的公差要求。渲染阶段采用哑光工业灰作为柜体主体材质，还原冷轧钢板折弯焊接后的真实表面质感，悬臂支撑件做同色系金属磨砂处理，观察窗部分采用高透钢化玻璃材质，搭配轻微的环境反射效果还原玻璃的通透属性，操作按钮分别设置绿色启动键、红色急停键的对应材质色彩，侧边散热格栅做细密的网格纹理处理，提升模型的真实感与细节表现力。结构设计上采用龙门式悬臂支撑结构，悬臂上端预留外接安装接口，可适配不同规格的顶部挂载检测组件，主柜体采用上下双独立舱室布局，每个舱室均配置带密封胶条的侧开式舱门，舱门上设置嵌入式透明观察窗，可在不开启舱门的状态下直接观察内部组件运行状态，舱门两侧配置内嵌式拉手，避免突出结构造成的磕碰风险，柜体正面上方设置启动控制按钮，侧下方设置急停按钮，符合工业设备的操作安全规范，柜体两侧设置散热槽结构，保障内部组件运行时的通风散热需求。设计思路围绕清晰监控与内部支撑的核心需求展开，整体结构兼顾结构稳定性、操作便捷性与安全防护属性，双舱布局可实现不同功能组件的分区安装，避免不同模块间的运行干扰，悬臂结构的高度与延伸长度经过比例调整，可让顶部挂载组件的监控范围完整覆盖两个舱室的内部区域，柜体边角均做圆角过渡处理，避免尖锐边角带来的安全隐患，整体模型的所有结构特征均可直接对接生产加工环节，具备实际落地应用的参考价值。
