气垫运输设备气动控制箱三维设计

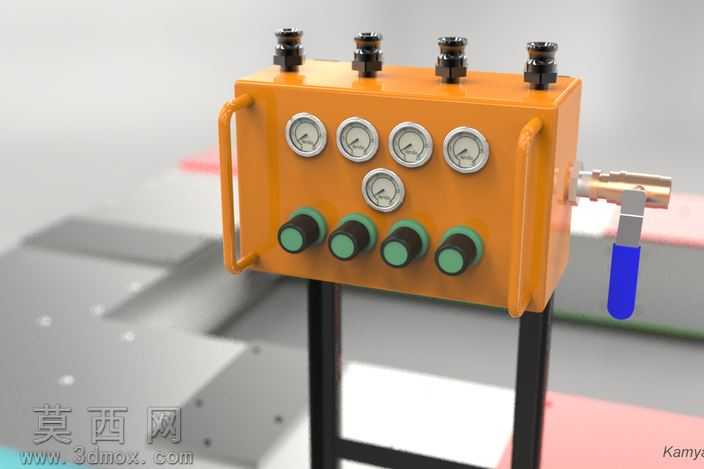

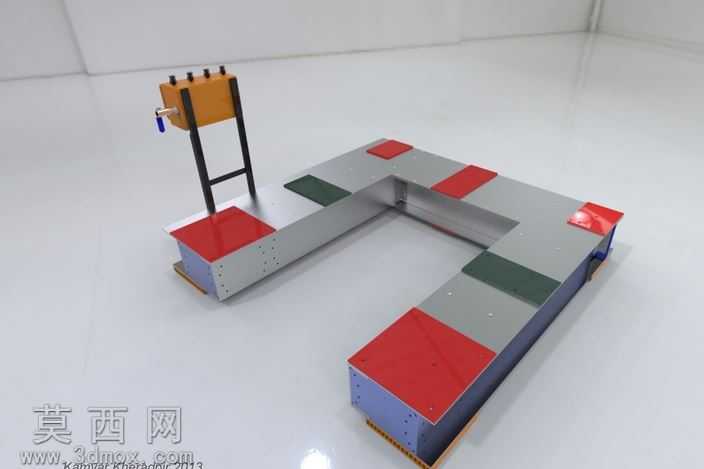

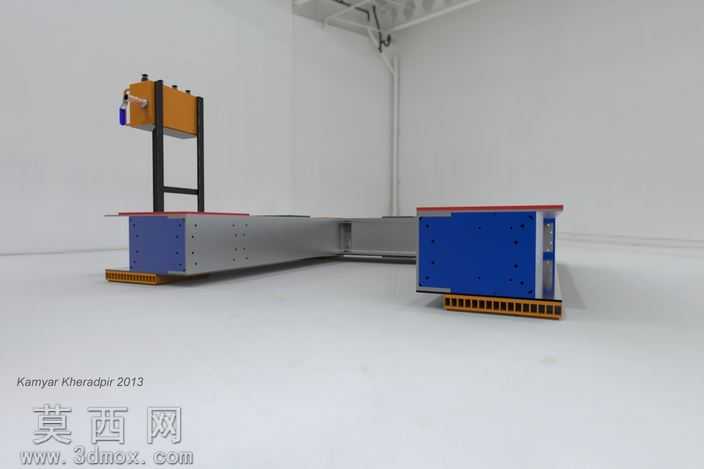

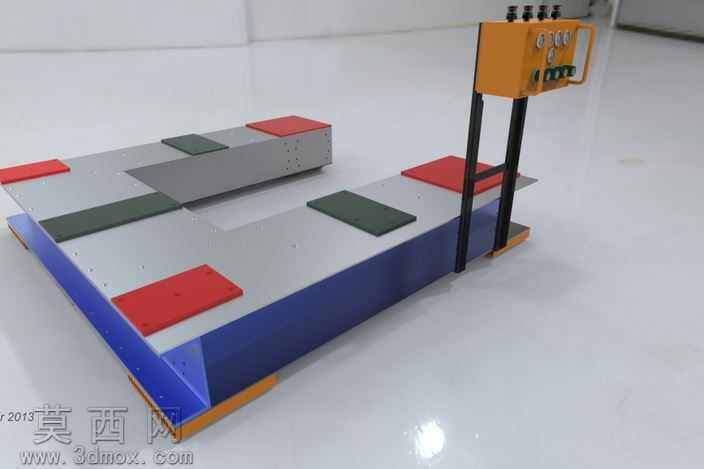

本作品为气垫运输系统配套的气动控制单元三维模型，整体采用箱体式集成化结构设计，建模阶段以实际气动控制逻辑为核心依据，完整还原了控制箱的全部功能组件与布局结构。模型主体为立式矩形箱体结构，两侧设置一体化成型的搬运扶手，箱体底部搭配支撑支架，将控制主体抬升至适宜操作的高度，符合工业现场的人机操作需求。箱体正面的功能组件布局遵循操作优先级与气路走向逻辑排布：顶部设置四个气路快速对接接头，用于连接外部气源与气垫模块的气路管线；接头下方分两排布置气压检测仪表，上排四只仪表对应四路气垫支路的实时气压监测，下排单只仪表用于监测主进气路的供气压力，所有仪表均采用圆形嵌入式安装结构，表盘刻度与金属包边细节均做了精细化建模还原；仪表下方对应布置四个带绿色旋钮帽的气动调节阀，用于分别调节四路气垫支路的供气压力与流量，实现各气垫点位的压力平衡控制；箱体侧部设置主气路通断球阀，搭配蓝色手柄实现气路的快速启闭操作，球阀的金属阀体、连接螺纹与手柄结构均按照工业气动元件的实际尺寸比例构建。材质渲染阶段针对不同部件的物理属性做了区分处理：箱体主体采用橙色工业烤漆金属材质，还原工业气动设备常用的警示配色，表面添加细微的颗粒质感模拟真实漆面效果；压力表表盘采用透明玻璃表蒙搭配白色刻度表盘、金属包边，还原仪表的通透质感与金属光泽；调节旋钮采用黑色橡胶底座搭配绿色工程塑料旋钮帽，还原操作部件的防滑质感；气路接头、球阀阀体采用黄铜金属材质，呈现金属加工后的哑光金属光泽；支撑支架采用黑色哑光金属材质，还原结构支撑件的工业质感；球阀手柄采用蓝色工程塑料材质，与箱体橙色形成清晰的视觉区分，便于操作人员快速识别操作部件。设计思路围绕气垫运输的实际使用需求展开，该控制单元用于配套气垫搬运装置，可将一吨级负载抬升约10毫米实现无摩擦地面运输，设计时要求供气压力匹配75PSI的工作压力范围，通过四个独立调节阀门实现多气垫平台的压力平衡控制，整体采用U型布局适配机器底部的安装空间，所有气路组件均集成在单块箱体面板上，既简化了外部气路的连接复杂度，也便于现场操作人员快速完成压力调节与气路通断操作，模型完整还原了各部件的装配关系与结构细节，可用于气垫运输系统的方案展示、结构验证与装配模拟使用。
