数控铣床用独立式刀具接触传感装置

　　在数控铣削加工的日常生产场景里，刀具接触检测是保障加工精度、避免撞机事故的核心环节，这类接触式传感装置常被集成在小型加工中心、桌面数控铣床的工作台边角位置，用于自动对刀、刀具磨损监测以及加工原点的快速校准，相比光电式对刀仪，这类接触式结构抗切削液干扰能力更强，在多粉尘、多油雾的机加工车间环境里稳定性更突出，尤其适合小批量零件加工、模具精修这类需要频繁换刀校准的工况。

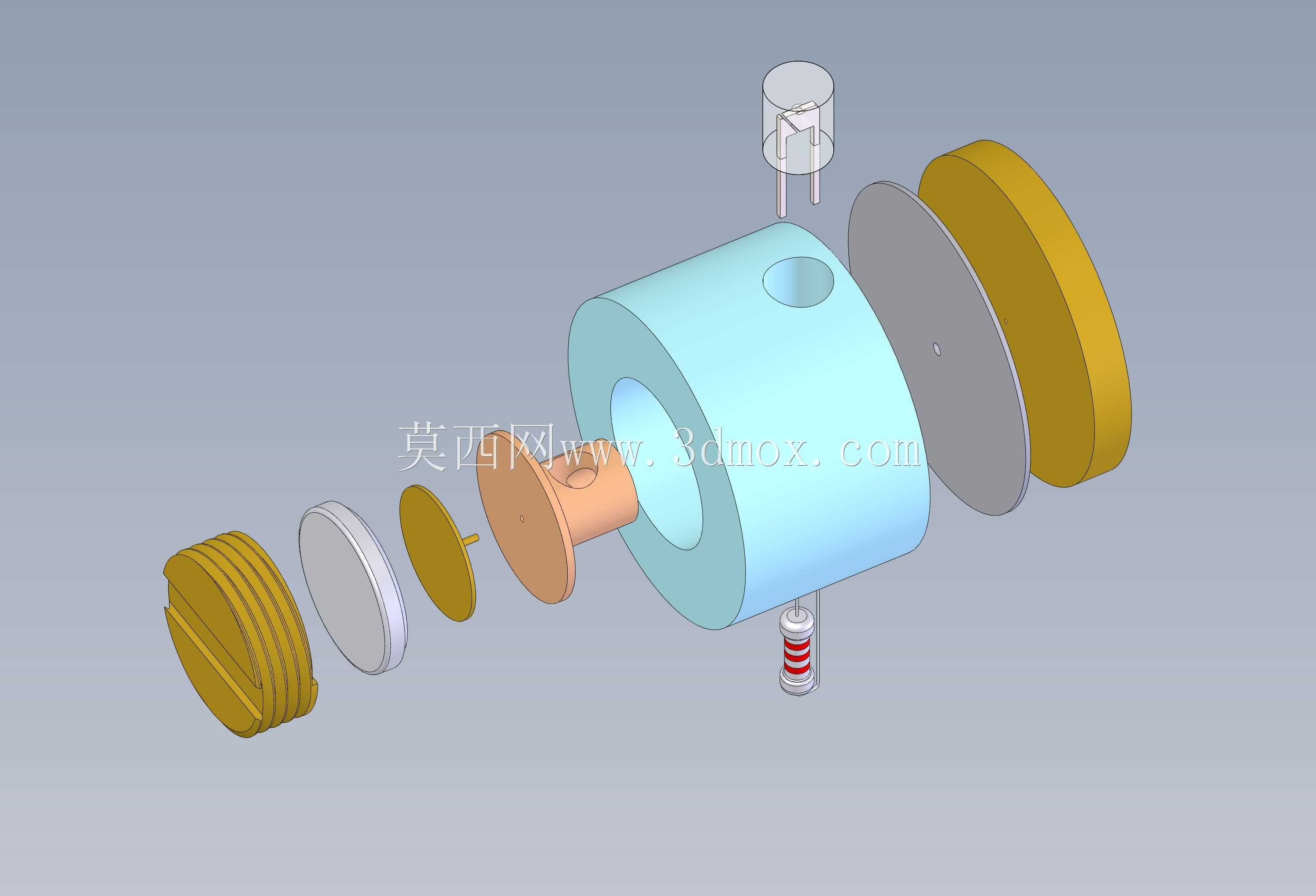

　　整个装置采用CR120规格电池供电，属于完全独立的一体式结构，不需要额外布设机床侧的供电线路，安装时不需要对机床原有电路进行改造，仅需通过M13×1的螺纹结构完成电池端的旋合装配，整体安装边界紧凑，不会占用过多工作台的有效装夹空间。结构设计上，接触端的顶盘采用黄铜材质加工，黄铜质地偏软，在刀具接触触发的瞬间不会损伤硬质合金刀具的切削刃，也不会在刀具表面留下磕碰痕迹，适配高速钢、硬质合金等各类常见铣削刀具的接触检测需求。

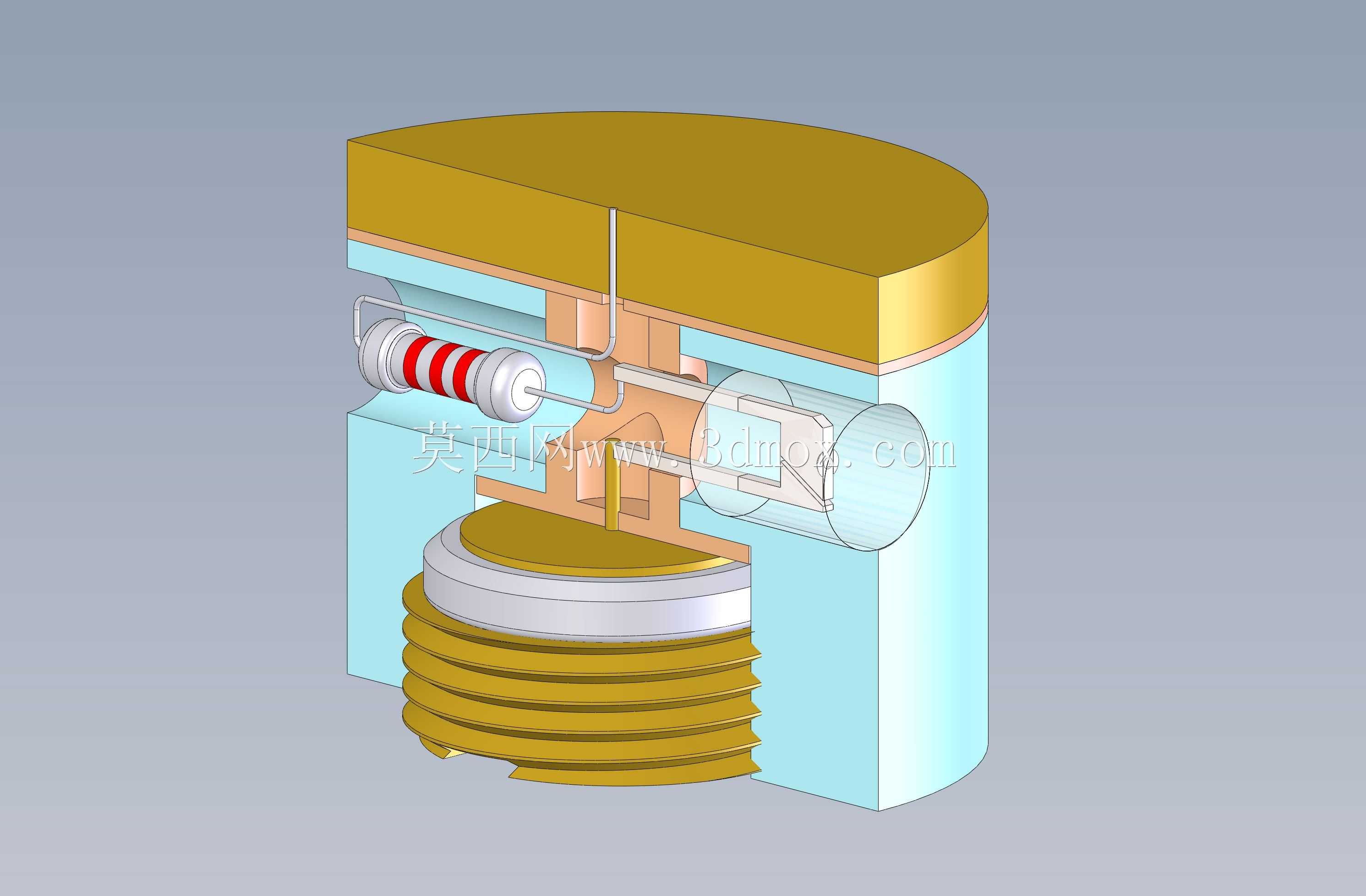

　　绝缘结构的设计是该装置的核心细节，顶盘与阀体、内腔之间采用0.1毫米厚的云母片作为绝缘层，云母片本身耐高温、绝缘性能稳定，能够耐受机加工场景下的切削液腐蚀、温度波动影响，云母片的贴合面采用极薄的环氧树脂胶进行粘接固定，内腔填充的电阻器周边也同样用环氧树脂灌封，完全杜绝切削液、金属碎屑进入内腔造成电路短路的问题，同时环氧树脂的固化收缩率低，粘接后不会导致顶盘出现倾斜偏移。电池盖与电池本体采用螺纹旋合的连接方式，螺纹规格统一为M13×1，装配时不需要额外的专用工具，后期更换电池仅需徒手旋开电池盖即可完成操作，维护便捷性较好。

　　装配完成后需要对装置的上下端面进行平行研磨，保证顶部接触端面与底部安装基准面的平行度公差控制在合理范围内，使用前仅需通过千分尺测量并记录装置的总高度值，将该数值录入机床的对刀参数系统即可投入使用，不需要复杂的参数调试。装置的触发逻辑为机械式接触导通，当刀具下行接触到黄铜顶盘时，内部电路导通输出触发信号，机床接收到信号后立即记录当前Z轴坐标，自动计算刀具长度补偿值，整个对刀过程不需要人工手动塞尺测量，能够有效降低人工对刀的误差，将对刀精度控制在0.01毫米级别，大幅提升批量加工时的尺寸一致性。

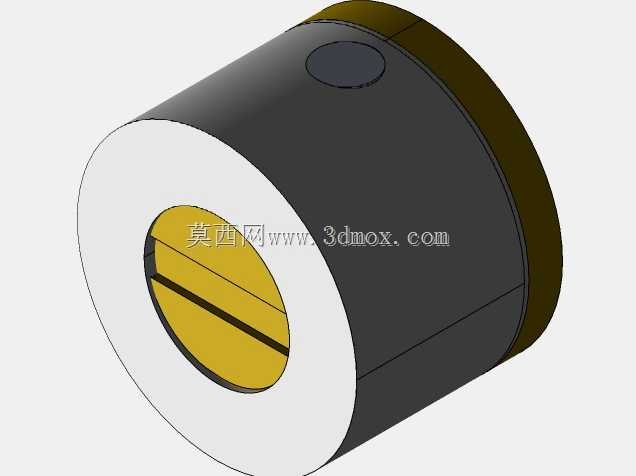

　　从结构布局来看，装置的主体阀体采用圆柱形结构，外围没有突出的棱角结构，安装在工作台边角时不容易被飞溅的切屑磕碰损坏，外露的触发顶盘为圆形平面，不管是平底铣刀、球头铣刀还是钻头类刀具，都能获得稳定的接触触发效果，不会因为刀具接触位置的偏移导致触发信号异常。内部的电路结构完全被环氧树脂灌封包裹，即使长期处于有切削液飞溅的环境中，也不会出现电路锈蚀、接触不良的问题，相比市面上常见的有线对刀仪，这种独立电池供电的结构不需要布设穿线管道，在老旧机床改造、小型桌面铣床加装对刀装置的场景下适配性更强，不需要破坏机床的原有防护结构，安装固定仅需通过底部的安装面锁紧在工作台T型槽位置即可，安装调试的整体耗时不超过半小时。
