方形漫反射光电感应检测元件结构

　　在自动化产线的工件到位检测、物流分拣线的包裹识别、机床加工区域的安全防护触发场景里，这类方形光电感应元件是出镜率极高的检测部件，不同于细长圆柱型的光电开关，这种方正外壳的结构在安装适配性上有其独有的优势。从实际使用场景来看，这类元件常被固定在型材支架、设备钣金侧壁、输送线侧方安装位，用来检测前方一定距离内是否有物体遮挡，不需要接触被测物体，靠光信号的反射变化触发输出信号，响应速度快，不会对被测工件表面造成划伤，适合检测金属、塑料、纸张、包装箱体等多种材质的物件，在轻工包装、3C电子组装、汽车零部件加工输送、仓储物流分拣的工位上都能见到它的应用。

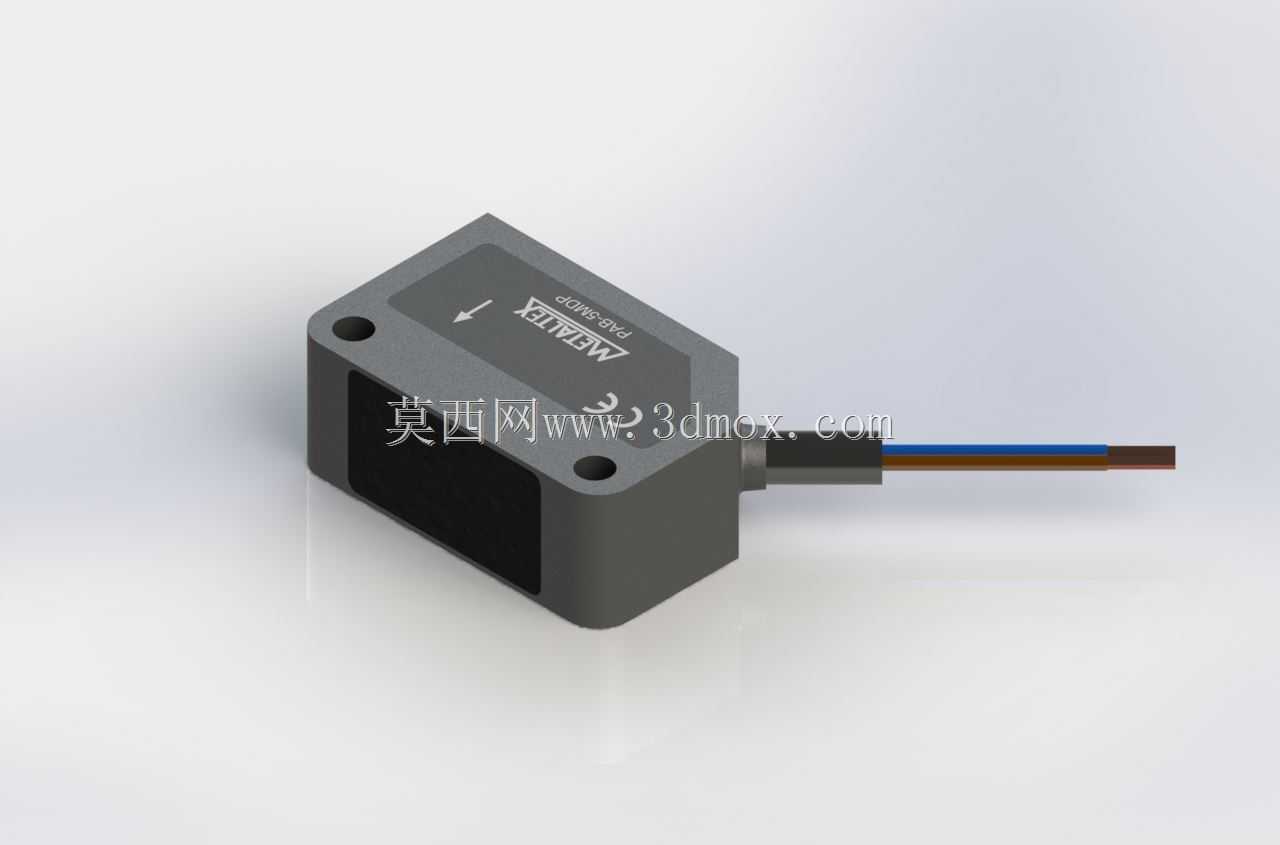

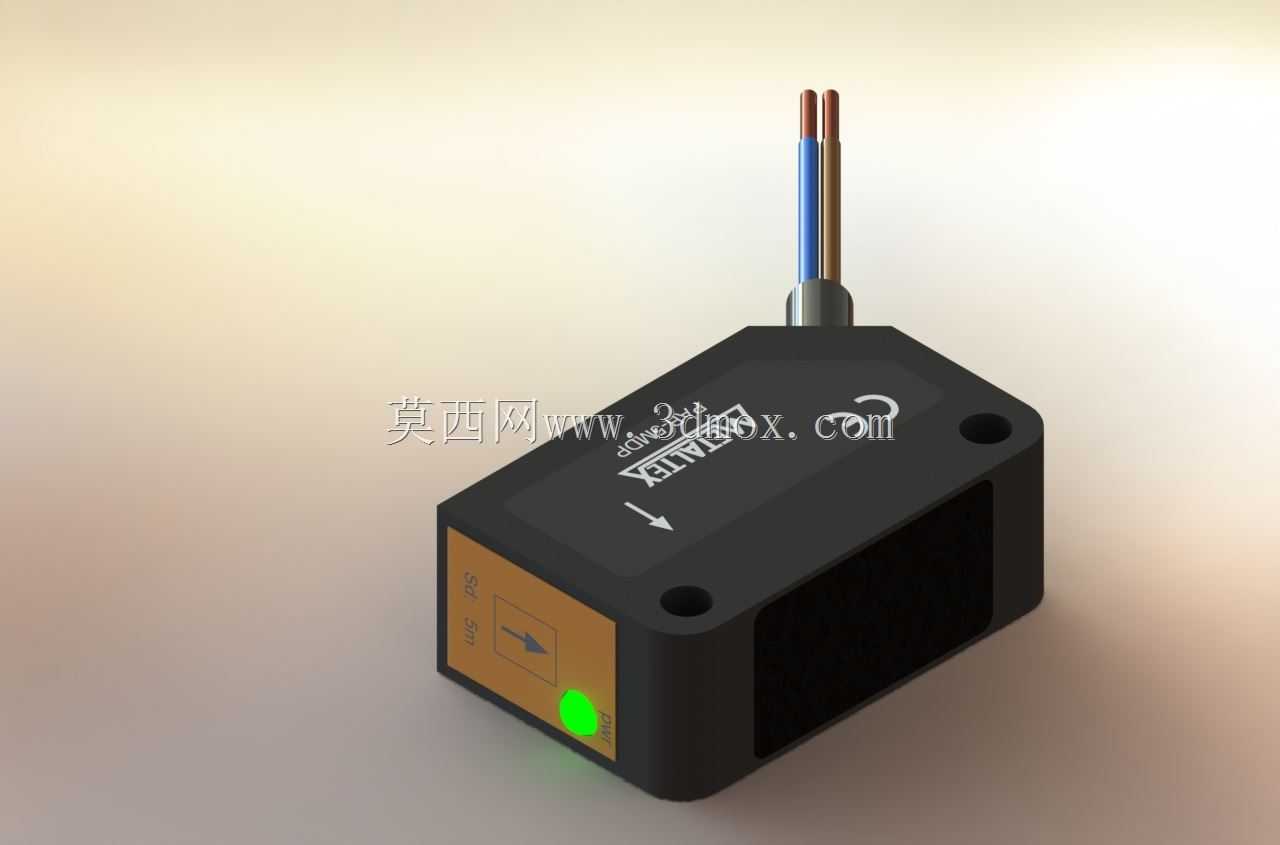

　　从结构设计思路来看，这款感应元件采用方正的硬质外壳，外壳边角做了小圆弧过渡，既避免安装时锐边划伤操作人员，也能减少外壳应力集中的问题。外壳正面是光信号发射与接收的窗口区域，做了内凹设计，能一定程度上减少车间环境里的粉尘、切削液飞溅直接附着在光学镜片上，降低日常维护的频次。外壳上预留的两个沉头安装孔，孔位间距符合常规工业安装的通用尺寸，既可以从正面穿螺丝直接固定在安装板上，也能配合L型安装支架固定在型材的槽位里，安装时不需要额外做复杂的适配加工，现场调试的效率很高。元件尾部引出的多芯线缆，出线位置做了应力释放的过渡结构，避免设备运行时的线缆拉扯直接作用在内部接线端子上，降低断线故障的概率，线缆内部包含电源线、信号输出线，能直接对接PLC的输入端口，不需要额外转接接线端子。

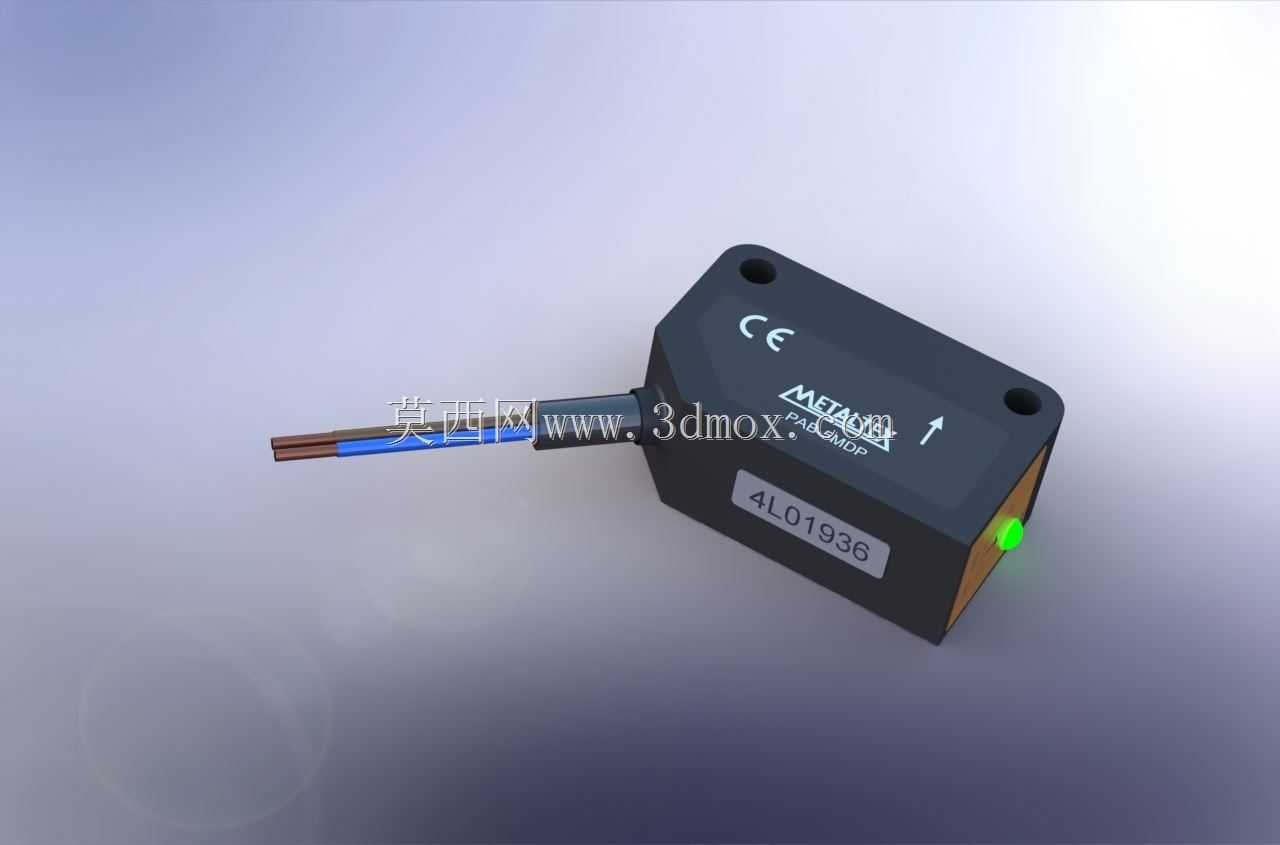

　　从安装边界尺寸来看，这款方形外壳的长宽高尺寸适配多数紧凑安装空间，不会占用过多的设备安装位置，在狭窄的设备内部工位也能顺利布置。检测方向垂直于外壳正面，安装时只需要保证正面窗口对准待检测区域，调整好检测距离即可，不需要复杂的角度校准。元件侧面印刷的标识清晰标注了检测方向箭头，安装调试时能快速识别朝向，避免装反导致检测失效。在实际选型搭配时，这类光电传感器常和铝型材安装支架、调节螺母配合使用，能灵活调整前后、上下的安装位置，适配不同高度的被测工件检测需求。

　　不同于对射型光电传感器需要在被测物两侧分别布置发射端和接收端，这种漫反射型的元件把发射和接收模块集成在同一个外壳里，现场布线只需要给单个元件走线，大幅减少了布线的工作量，在设备改造、旧线升级的场景里，这种单端安装的元件适配性更强，不需要在设备对面额外找安装位固定接收端。在实际使用中，这类元件的检测距离可以通过本体上的电位器进行微调，能根据现场被测物的表面反光率调整触发阈值，避免深色工件检测不到、高反光工件误触发的问题。外壳的防护等级能满足一般工业车间的使用要求，可耐受一定程度的粉尘、轻微溅水，在普通的加工车间、装配车间环境下不需要额外加装防护外壳。

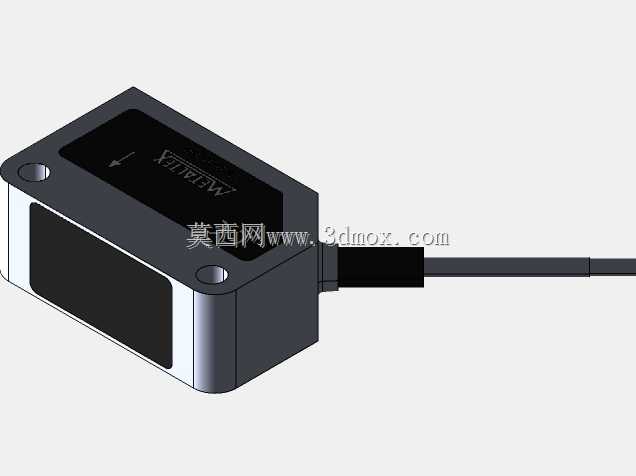

　　在做三维结构设计时，这款模型还原了外壳的分模线位置、安装沉孔的深度、线缆出线的护套结构、正面光学窗口的内凹尺寸，在做设备整体装配校核时，可以直接导入装配体，检查安装位是否和周边的结构件、运动部件产生干涉，提前排查安装空间不足的问题。比如在设计输送线的工件到位检测工位时，把这个传感器模型导入装配体，就能模拟安装后的位置，核对检测点是否正好对准工件的触发位置，线缆的弯曲半径是否满足要求，安装螺丝的长度是否合适，避免实际加工装配时才发现位置干涉、螺丝过长顶坏内部元件的问题。对于做电气布局设计的工程师来说，这个模型也能帮助规划线缆的走线路径，预留合适的线缆弯曲空间，让整体设备的布线更规整，减少后期现场调试的改造成本。
