陶瓷封装S1133光电二极管结构设计

　　在光电检测类设备的结构选型与三维建模工作中，这类陶瓷封装的光电二极管是光信号采集链路里的核心前端元件，常见于工业光电开关、可见光强度检测模块、光谱分析设备的光接收端，也会嵌入到小型化的光电计数、位置传感装置中，承担将入射光信号转换为可被后端电路采集的电信号的功能。做这类元件的三维建模时，首先要明确其实际安装场景的边界约束：多数应用场景里，该元件会直接焊接在PCB板上，两个直插引脚的间距、引脚直径、伸出封装本体的长度是建模时必须优先保证的尺寸，一旦引脚参数出现偏差，后续PCB Layout完成后就会出现插装错位、无法过波峰焊的问题，这也是很多新手建模时容易忽略的细节——往往只关注封装本体的外形，忽略引脚的成型角度与伸出长度的公差要求。

　　从产品功能特性来看，陶瓷封装的结构设计本身就是为了兼顾光学窗口的平整度与器件的环境耐受性，陶瓷基材的热膨胀系数与内部感光芯片的衬底材料匹配度更高，在宽温工作环境下不会因为封装形变拉扯内部键合引线，也能避免光学窗口出现应力形变导致入射光折射角度偏移，影响感光灵敏度。建模时要注意封装本体顶部的感光区域是内凹的方形结构，这个内凹台阶的深度、感光面的平面度直接关系到后续如果要加装滤光片、聚光透镜时的装配间隙，很多光学检测设备需要在光电二极管前方加装特定波长的滤光片，这个内凹结构的尺寸如果建模不准，滤光片要么装不进去，要么会出现间隙漏光，导致检测底噪升高。

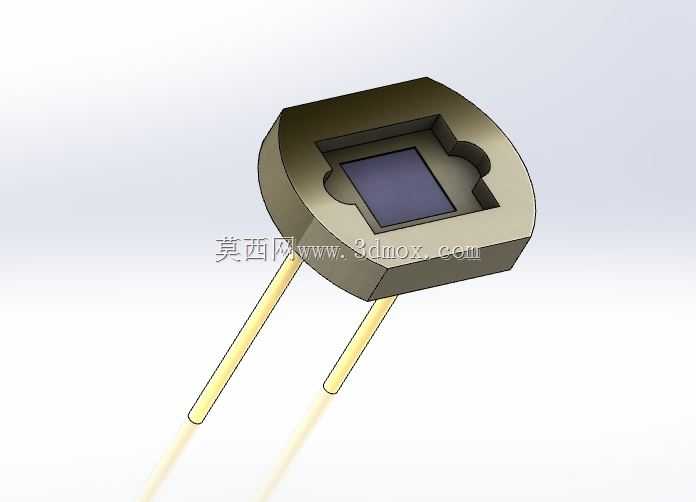

　　外形设计上，该器件采用类圆形的陶瓷基座搭配两个对称直插引脚，基座两侧的小缺口是装配定位用的结构，在自动化插件设备的供料轨道里，这两个缺口会和轨道上的定位凸台配合，保证器件插装时的极性方向正确，避免引脚插反导致电路功能失效。建模时这两个定位缺口的位置、深度、圆弧过渡尺寸不能随意简化，否则在做设备装配仿真、自动化产线的插件工位干涉检查时，会出现仿真结果和实际生产不符的问题。

　　实际工程应用里，这类光电二极管的安装高度也有严格要求，很多紧凑型的光电检测模组里，器件顶部到PCB板的高度会直接影响光程设计，比如在对射式光电开关里，发射端和接收端的光轴高度必须完全对齐，接收端器件的感光面高度如果偏差0.5mm以上，就会导致接收光强不足，触发阈值漂移。所以建模时除了本体外形，还要明确封装底面的平面度要求，以及引脚焊接后器件本体与PCB板面的垂直公差，这些细节虽然不会在外观渲染图里体现，但却是结构设计选型时必须考量的核心参数。

　　从设计思路的角度来说，做这类标准电子元器件的三维模型，核心目标不是做外观渲染的效果，而是为整机结构设计提供准确的装配参考，所以所有和装配相关的尺寸优先级都远高于外观细节：比如引脚的直径要匹配PCB焊盘的孔径，引脚的伸出长度要满足波峰焊的吃锡深度要求，封装本体的最大外径要预留和周边元器件的安全间隙，顶部感光区的位置要和光路结构的通光孔同轴。很多工程师在做光机结构设计时，会因为元器件模型的尺寸偏差，导致后期打样后出现光路偏移、元器件干涉、无法装配等问题，反而要反复修模改板，耽误项目进度。

　　另外要注意的是，陶瓷封装的边缘是有微小的倒角过渡的，不是尖锐的直角，这个细节在做结构干涉检查时很重要，如果建模时做成直角，在和周边的塑胶固定座配合时，会出现仿真无干涉但实际装配因为零件公差累积产生卡滞的问题。两个引脚的根部是和陶瓷基座烧结固定的，根部的过渡圆弧也要准确还原，避免在做引脚受力仿真时出现应力集中的误判——实际生产中引脚如果受到外力弯折，应力会集中在引脚与陶瓷的结合位置，如果过渡结构建模错误，仿真得到的引脚可承受弯折力会和实际值偏差很大，无法为结构可靠性设计提供参考。
