螺旋斜齿圆柱齿轮传动件三维设计

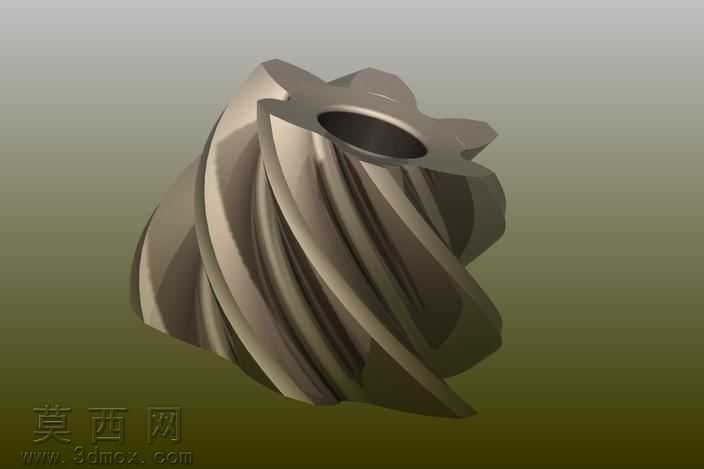

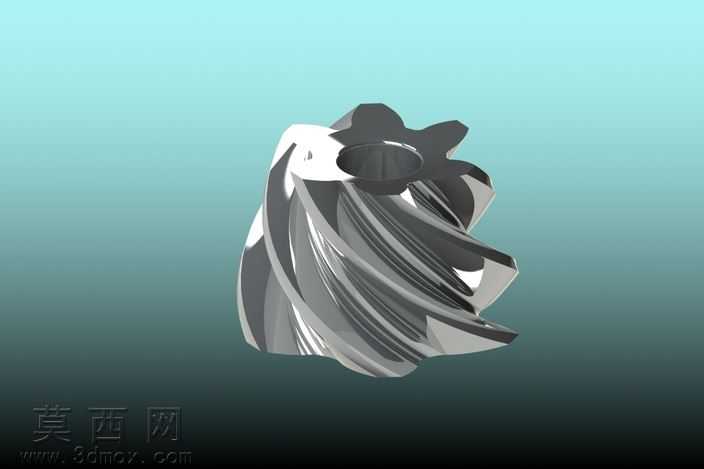

本作品为螺旋斜齿圆柱齿轮的三维参数化建模成果，建模阶段采用NX软件完成全流程设计，首先通过草图绘制齿轮端面的渐开线齿廓曲线，结合斜齿轮螺旋角参数完成齿向螺旋线的扫掠路径构建，通过扫掠特征生成单个轮齿实体，再通过环形阵列命令完成全周轮齿的均匀排布，过程中严格校验齿距、齿厚、螺旋升角等核心参数，保证轮齿啮合的理论精度。模型中心设计有同轴安装孔，孔侧预留键槽结构用于和传动轴实现周向固定，齿轮端面设置有星形减重工艺结构，在保证轮体结构强度的前提下有效降低零件自重，减少传动过程中的转动惯量。材质渲染阶段为模型赋予哑光金属钢材质，调整材质的粗糙度、金属度参数还原工业齿轮的锻钢质感，通过环境光遮蔽效果突出轮齿螺旋曲面的光影层次，清晰展现轮齿的曲面走向与啮合接触面形态。结构设计上充分考虑斜齿轮的传动特性，轮齿采用螺旋排布形式，相比直齿轮拥有更大的啮合重合度，传动过程中轮齿逐步进入和退出啮合，可有效降低传动冲击与运行噪音，提升重载工况下的承载能力。建模过程中对轮齿的过渡圆角、齿根倒角等细节结构做了完整还原，避免应力集中问题，同时对安装孔、键槽的配合公差做了参数化预留，可直接导出工程图用于后续的加工生产。整体模型结构完整，特征参数可编辑，可用于机械传动系统的装配仿真、运动干涉检查、有限元受力分析等场景，也可作为机械设计教学中斜齿轮结构认知的演示素材，帮助学习者直观理解斜齿轮的空间结构与传动原理。
