单输入多输出扭矩锥齿轮传动组件

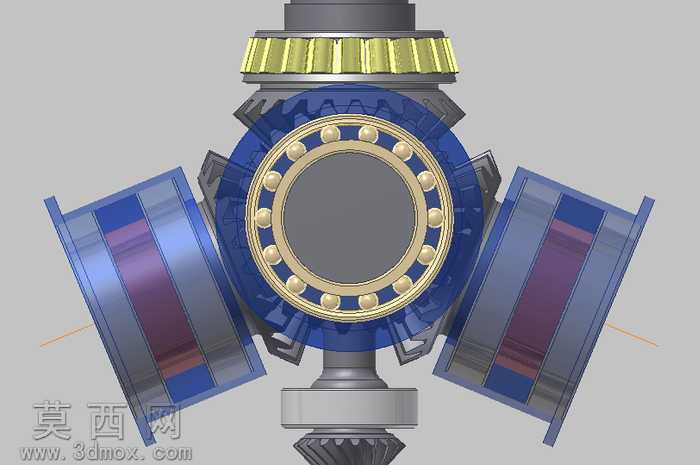

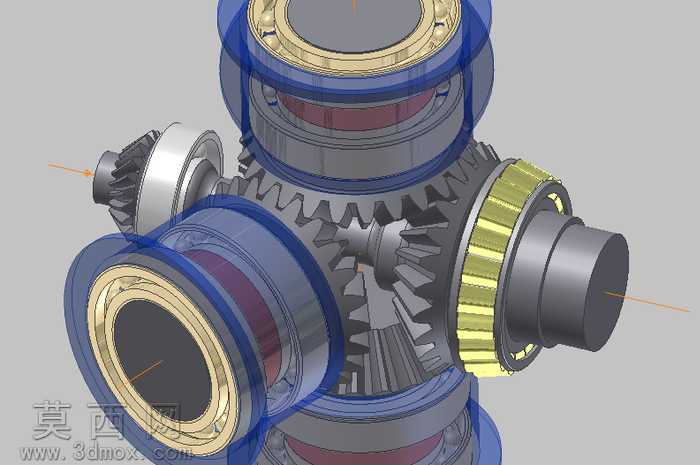

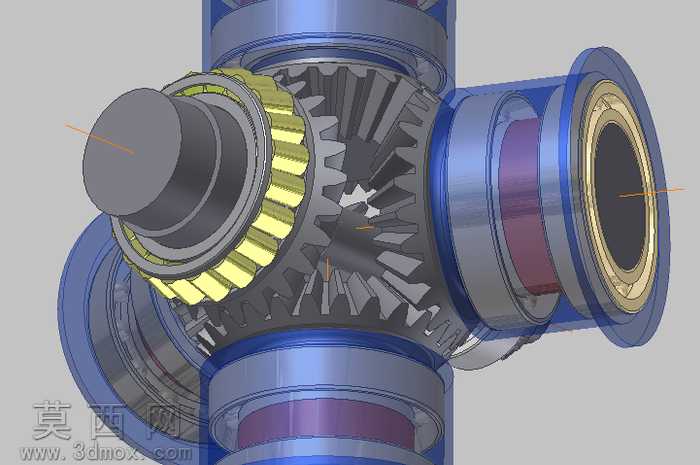

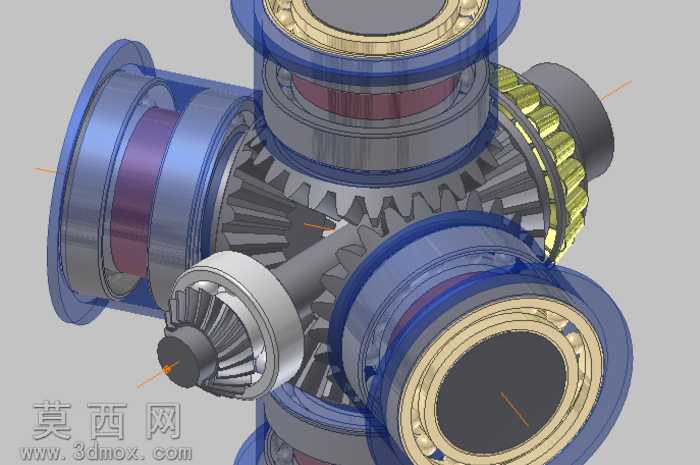

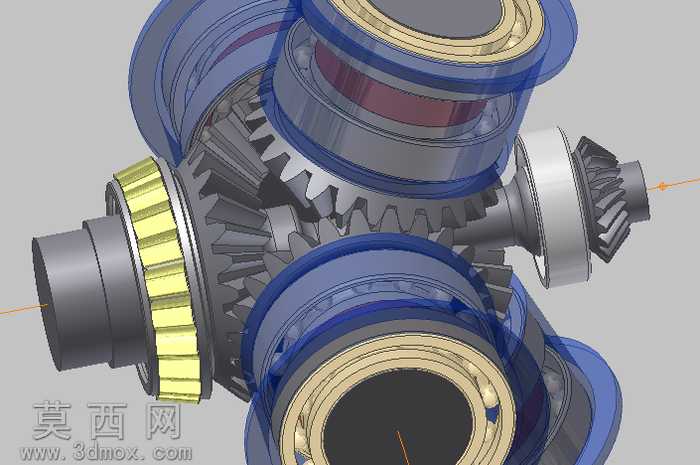

本作品为单输入多输出扭矩分配锥齿轮传动组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计规范，对每一处啮合齿面、装配间隙、轴承配合位都做了精准的尺寸约束，确保模型可直接用于结构验证与装配干涉检查。模型渲染阶段采用半透明外壳与实体内部构件结合的展示方式，将外部壳体赋予半透明深蓝色工程塑料材质，既保留了外壳的轮廓完整性，又能清晰呈现内部锥齿轮的啮合排布状态；内部锥齿轮根据功能区分材质，主动输入锥齿轮采用调质合金钢材质表现，表面做了哑光金属质感处理，齿面啮合区域做了细微的精度纹理表现，从动输出锥齿轮搭配黄铜色保持架的圆锥滚子轴承，轴承的滚动体、保持架、内外圈都做了独立建模与材质区分，还原真实轴承的装配结构。整体结构采用十字交叉的轴系布局，单根输入轴接入动力后，通过中心差速锥齿轮组将扭矩分流至多根垂直排布的输出轴，每根输出轴都配置了独立的轴承支撑结构，可承受不同方向的传动载荷，齿形采用标准渐开线锥齿轮齿廓，建模时对齿顶高、齿根高、啮合侧隙都做了参数化控制，可根据实际传动比需求快速调整齿数与模数。设计思路围绕多路径扭矩分配的传动需求展开，摒弃了传统单轴输出的局限，通过锥齿轮的空间啮合特性实现垂直交错轴之间的动力传递，同时在各轴端预留了标准连接接口，可适配不同的外接负载结构，整体装配关系完全符合实际机械装配逻辑，所有配合面都设置了合理的公差余量，既保证传动过程的顺畅性，也避免了运转过程中的结构干涉，模型还对密封件、轴端挡圈等附属小构件做了细节还原，让整体结构的完整度更高，可用于传动原理演示、结构教学以及后续的工程化改型设计参考。
