摩托车后轮轴毂刹车集成集线结构

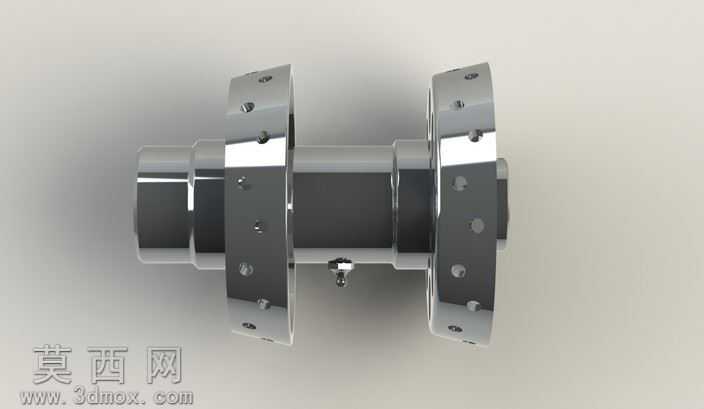

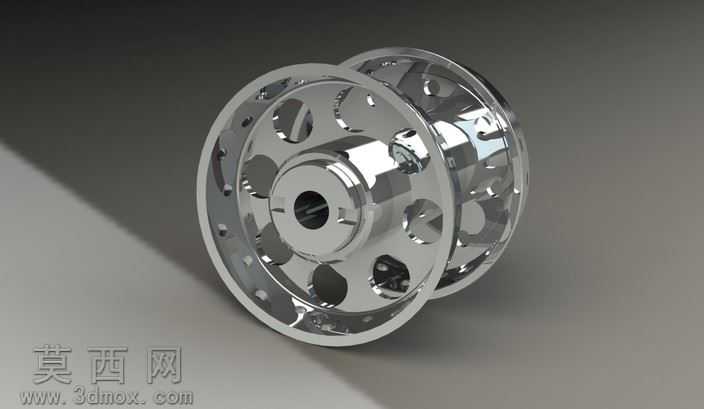

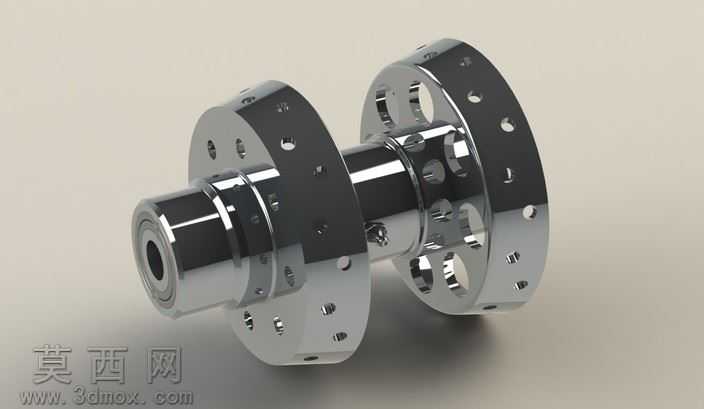

本作品为摩托车后轮轴毂集成刹车与集线功能的机械结构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工公差配合规范，对轴段同轴度、法兰端面跳动量等关键形位公差做了参数化约束，确保模型可直接对接后续工程出图与数控加工环节。建模阶段先以旋转特征完成中心轴体的基础轮廓，针对轴体上的轴承配合段、密封槽、定位轴肩分别做了独立特征拆分，保证各结构段的尺寸精度符合摩托车零部件的装配要求；两侧法兰盘采用拉伸切除结合圆周阵列的方式完成安装孔、减重孔的布局，孔位排布严格匹配摩托车轮毂辐条、刹车卡钳连接点的安装标准，所有孔口均做了倒角处理，避免装配过程中出现应力集中问题。渲染环节采用金属镀铬材质搭配哑光金属漆材质，中心轴体与法兰外端面设置高反光镀铬材质，还原金属零件的抛光质感，法兰内侧非配合面设置哑光金属材质区分加工面与非加工面，场景采用三点布光方案，主光源从侧上方45度投射突出结构轮廓，辅光源补光弱化阴影死角，轮廓光勾勒零件边缘提升立体感，最终渲染效果清晰呈现所有结构细节。结构设计上采用轴毂一体化集成思路，将后轮轴支撑、轮毂连接、刹车盘安装、线束集线功能整合在同一组件上，减少了摩托车后轮部位的零散零件数量，降低装配复杂度；集线结构预留的穿线孔位做了圆角过渡处理，避免线束磨损，刹车安装位的凸台结构做了加厚处理，满足刹车工况下的强度要求。设计过程中反复核对摩托车后轮的装配空间，确保各结构段的轴向尺寸不会与周边的减震器、后平叉、挡泥板等部件发生干涉，所有连接孔的孔径、孔距均参考主流排量摩托车的后轮安装标准设计，保证结构具备实际落地的适配性。
