瓷砖切割机导向支撑导轨结构件

　　在建筑装饰施工的瓷砖加工作业场景里，手动及半自动瓷砖切割机的加工精度，很大程度上取决于导向导轨的结构刚性与导向稳定性，这款导轨构件正是为台式瓷砖切割机的走刀机构配套设计的核心导向承载部件。从实际作业工况来看，瓷砖切割过程中，刀轮组件需要沿着固定轨迹做直线往复运动，既要承受操作人员施加的下压力，还要抵消切割过程中瓷砖硬脆材质崩边带来的侧向冲击力，这就要求导轨构件本身具备足够的结构强度，同时导向接触面的形位公差必须控制在合理范围内，避免走刀过程中出现卡顿、偏斜，最终导致瓷砖切割面不平整、崩边甚至报废的问题。

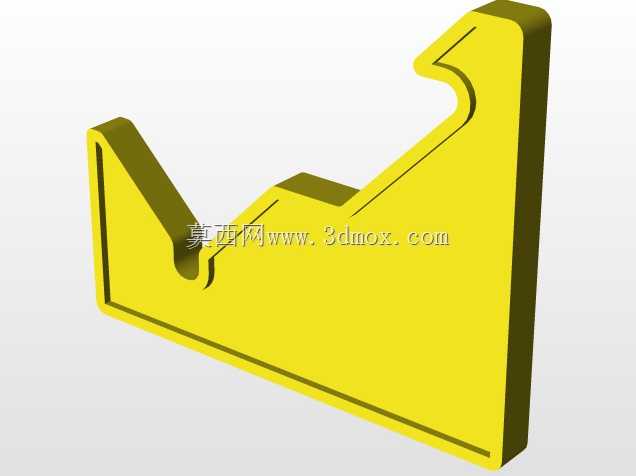

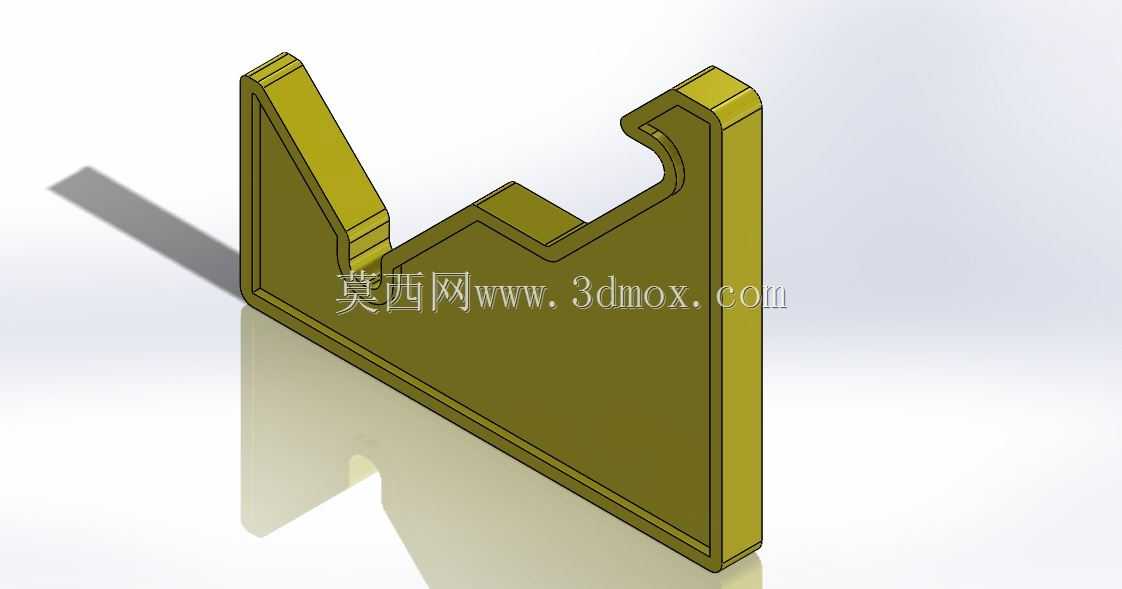

　　从结构设计思路上，这款导轨采用了一体式弯折成型的主体结构，没有采用多件拼接的设计方案，主要是考虑到瓷砖切割机多在施工现场移动使用，拼接结构长期受振动容易出现连接松动，一体式结构能更好地保证长期使用的结构稳定性。构件一侧设置了带限位卡槽的钩状结构，这个结构主要是和切割机机架的定位凸台配合，安装时可以直接卡入机架预设的安装位，不需要额外做复杂的对位调整，同时卡槽的深度经过匹配设计，卡入后能限制导轨前后、上下方向的窜动，只需要在侧面预留的安装孔位拧入紧固件即可完成固定，大幅降低现场装配和后期更换的难度。导轨的主体立边做了加厚处理，厚度方向的尺寸经过受力校核，能够承受切割作业中最大150N的侧向载荷而不发生塑性变形，立边的上沿作为导向接触面，做了平直度优化，表面粗糙度控制在适合滑动配合的区间，既能保证走刀滑座顺畅移动，又不会因为间隙过大出现晃动。

　　从安装边界尺寸来看，这款导轨的整体轮廓适配市面上主流的800型、1000型手动瓷砖切割机的安装位，底部安装基准面的平面度公差控制在0.1mm以内，安装时只要保证机架的安装面平整，固定后导向面的直线度就能满足切割精度要求，不需要后期做大量的调校工作。构件另一侧的支撑翼边做了斜向加强结构，这个设计一方面是提升导轨整体的抗扭刚性，避免操作人员下压刀头时导轨出现向外张开的变形，另一方面翼边的下沿可以和机架的侧边贴合，形成辅助支撑，进一步分散导轨承受的载荷，延长构件的使用寿命。在实际使用中，这款导轨配合带滚轮的走刀滑座，能够保证刀轮在全程移动过程中轨迹偏差不超过0.2mm，足够满足家装、工装场景下瓷砖直切的精度要求，即使是切割厚度12mm以内的通体砖、抛光砖，也能保证切割面平整，减少后期磨边的工作量。

　　不同于工业机床使用的高精度直线导轨，瓷砖切割机的导轨不需要过高的加工精度，但必须兼顾耐用性和易更换性，这款构件在设计时就考虑到施工现场的使用环境，没有设计复杂的防尘密封结构，开放式的导向面即使落入少量瓷砖切割产生的粉尘，也不会出现卡滞的问题，日常维护只需要定期擦拭导向面，涂抹少量润滑脂即可保证顺畅运行。同时构件的边角位置都做了圆角过渡处理，避免安装和使用过程中尖锐边角划伤操作人员，也减少了应力集中的问题，即使受到意外磕碰也不容易出现开裂。从结构建模的角度来看，这款导轨的特征全部采用拉伸、切除、圆角等基础特征构建，没有复杂的曲面结构，建模过程中优先保证安装配合面的尺寸精度，导向面的平直度通过对称约束和尺寸关联来保证，后期如果需要适配不同型号的切割机，只需要调整主体长度、安装孔位间距几个核心参数即可快速衍生出对应型号的模型，不需要重构整体特征结构，具备较好的参数化修改基础。
