鸵鸟蛋曲面数控绘图写字设备结构设计

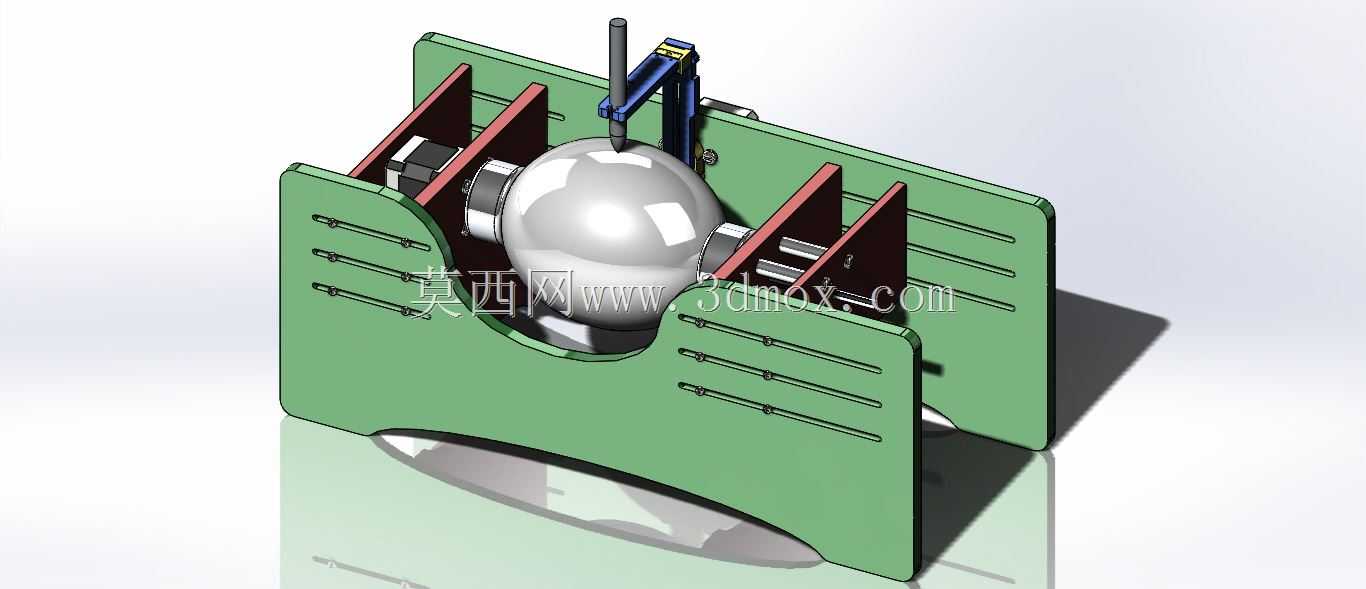

　　在文创产品加工、特种工艺品制作领域，曲面异形工件的表面标记与图案绘制一直是小批量生产环节的痛点，尤其是鸵鸟蛋这类蛋壳厚度薄、曲面曲率大、壳体脆性高的特殊工件，传统手工绘制效率低、一致性差，普通平面数控设备无法适配其球面轨迹加工需求，这款针对鸵鸟蛋表面作业的数控设备，正是瞄准这一细分场景的定制化结构方案。从结构布局来看，设备采用双侧对称夹持的装夹思路，两侧立板作为核心承载结构，板件上开设多组平行调节槽，可根据不同批次鸵鸟蛋的尺寸差异，调整夹持组件的相对间距，适配直径在120mm到180mm区间的常规鸵鸟蛋装夹需求，夹持端采用柔性接触头，避免刚性夹持造成蛋壳破损，同时夹持组件内置旋转驱动结构，可带动鸵鸟蛋绕水平轴线做定角度回转，

　　配合Z向布置的绘图执行末端，实现球面全区域的轨迹覆盖。设备的执行末端采用笔式作业结构，搭载可替换的绘图、标记工具头，末端带有Z向浮动补偿结构，可在接触蛋壳表面时自适应调整下压量，保证笔尖与蛋壳表面始终保持稳定的接触压力，避免压力过大戳破蛋壳，或是压力过小出现笔迹断连的问题。立板底部采用弧形缺口设计，既可以降低整体设备的重心，提升作业过程中的结构稳定性，也能预留出足够的工件取放空间，操作人员可从设备前方直接完成鸵鸟蛋的装卸，无需拆卸额外结构件，缩短单件作业的辅助时间。从运动逻辑设计上，设备摒弃了复杂的多轴联动结构，采用两轴回转加单轴直线进给的运动组合，通过夹持端的回转运动配合末端的直线位移，即可拟合出鸵鸟蛋球面上的任意作业轨迹，

　　相比常规五轴曲面加工设备，结构复杂度大幅降低，装配与调试难度也更适配小批量文创加工场景的使用需求，设备整体安装边界控制在长350mm、宽200mm、高300mm区间内，可直接放置在普通工作台面使用，无需额外做地基固定，适配小型工作室、文创工坊的场地条件。在细节结构处理上，两侧立板之间采用横向连接筋做结构强化，避免长期作业过程中立板出现形变导致夹持同轴度偏差，所有调节槽位都配备锁紧结构，调整完夹持间距后可快速锁止，保证作业过程中夹持位置不会出现偏移。执行末端的安装支架采用悬臂式布置，支架上预留工具头快换接口，可根据作业需求更换马克笔、刻针等不同作业头，拓展设备的使用场景，除了鸵鸟蛋之外，调整夹持间距后也可适配其他尺寸的蛋类、

　　球形工艺品的表面标记作业。设计过程中重点考虑了脆性工件的作业防护，所有与工件接触的结构件都做了圆角钝化处理，夹持端的柔性接触头采用硅胶材质，接触摩擦力足够带动蛋壳平稳回转，同时不会在蛋壳表面留下压痕。设备的走线全部沿立板内侧布置，避免运动过程中线路与工件、运动部件产生干涉，整体结构没有冗余设计，所有板件都可采用常规板材切割加工，加工成本低，后期维护更换配件也十分便捷。针对曲面轨迹作业的精度需求，设备的运动副都采用消隙设计，回转夹持端的传动间隙控制在0.1mm以内，执行末端的直线进给重复定位精度可达到0.05mm，能够满足精细图案绘制、文字标记的精度要求，不会出现轨迹错位、笔迹偏移的问题。相比手工绘制，该设备可实现批量工件的图案一致性作业，单件作业时间相比手工缩短60%以上，同时可复刻复杂的矢量图案，降低对操作人员的美术技能要求，操作人员仅需完成工件装夹、轨迹文件导入即可启动作业，大幅降低特种蛋雕、蛋绘产品的生产门槛。
