多格阵列式工具备件收纳抽屉结构

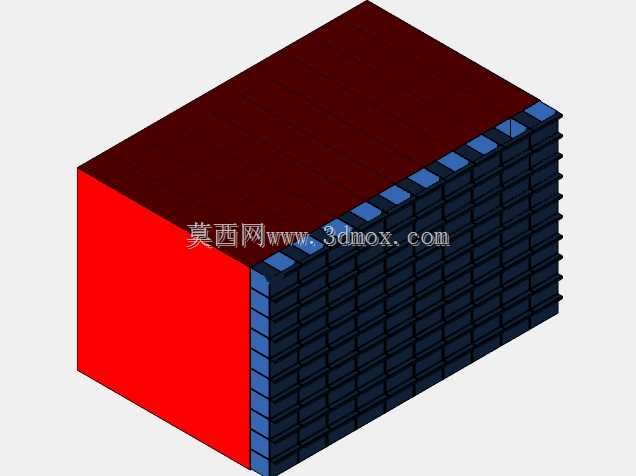

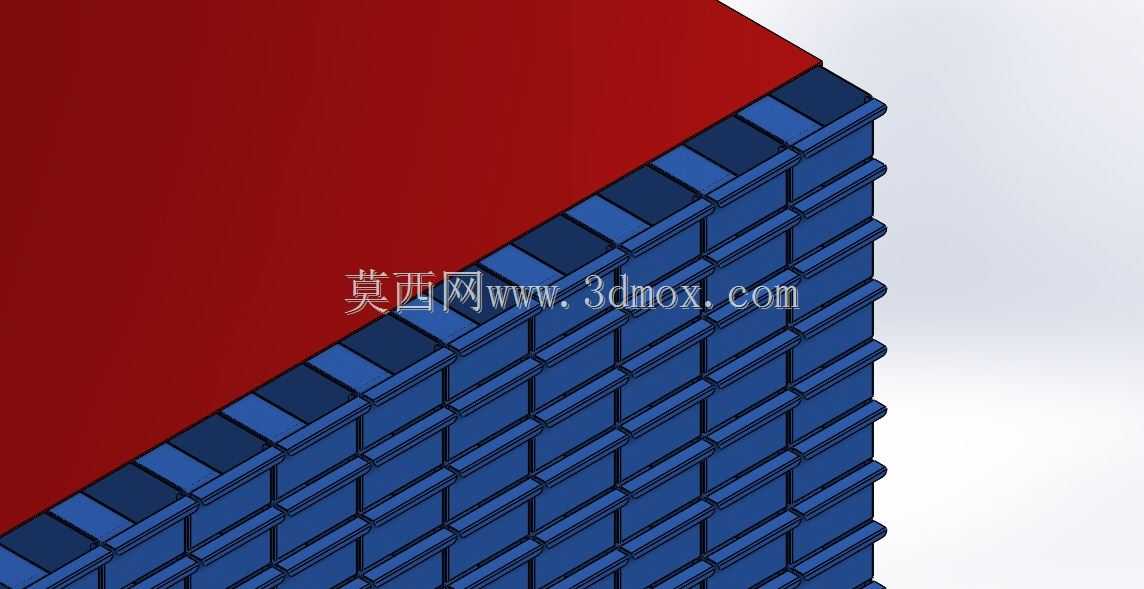

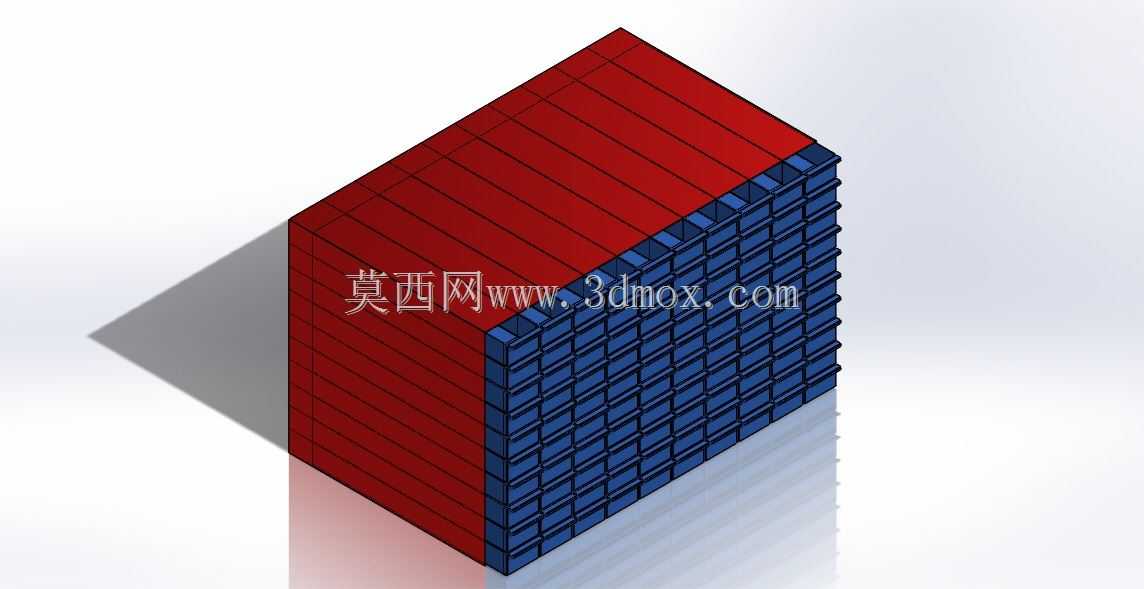

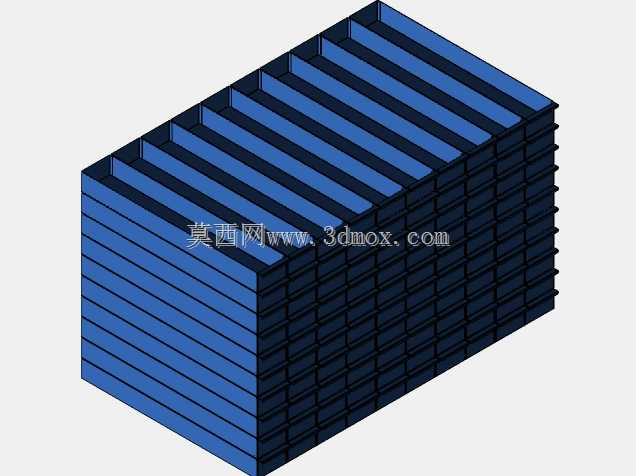

　　车间日常运维、设备检修场景里，零散备件、小型工具的分类存放一直是现场管理的痛点——螺栓、密封件、小型刀具、电子元件这类尺寸偏小、品类繁杂的物料，如果随意堆放在普通货架或工具箱内，不仅找件耗时久，还容易出现物料混放、磕碰损坏、遗失漏记的问题，直接影响检修作业的效率。这款多格阵列式收纳抽屉，正是针对这类工业场景的存储需求设计的单元化存储结构。从结构布局来看，整体采用规整的长方体模块化外形，可单独作为桌面存储单元使用，也可多组拼接嵌入标准工具柜、工位侧柜的预留安装空间内，安装边界适配常规工业柜体的内部净空尺寸，无需额外改造柜体结构即可完成装配。抽屉部分采用等规格矩阵式排布，横向与纵向的格数可根据实际存储需求调整，

　　单格抽屉的内部净空经过尺寸优化，既可以容纳M3-M12规格的全系列标准紧固件，也能存放小型轴承、密封圈、钻头、丝锥这类常用检修备件，每个抽屉独立抽拉，抽拉行程设置在合理范围，完全拉出时不会出现倾翻掉落的问题，抽拉轨道采用低摩擦的滑动结构，抽拉过程顺滑无卡滞，日常取放物料无需施加额外外力。设计阶段优先考虑了现场使用的耐用性，外框主体采用一体式框架结构，承重能力满足满负荷存放金属备件的载荷要求，不会因为长期承重出现框架变形、抽屉卡滞的问题；抽屉面板采用辨识度高的分色设计，不同列的抽屉可通过颜色快速区分存储品类，减少找件时的视觉搜索时间，同时面板与抽屉盒体采用卡扣式连接，后期如果需要更换标识或者维修抽屉，

　　无需拆解整体框架即可单独拆卸单个抽屉。在实际产线运维场景中，这类抽屉单元常布置在检修工位旁、设备侧方的工具架上，或者装配线的工位物料存放区，作业人员可以根据日常作业的物料使用频率，将高频取用的备件放在视线平齐的抽屉格内，低频使用的备件放在上下层格位，配合抽屉外侧的标签卡槽，可快速对应物料品类，大幅缩短取件时间。不同于民用的收纳抽屉，这款结构的所有棱边都做了圆角钝化处理，避免车间作业人员取放物料时被锐边划伤，抽屉内部没有多余的加强筋凸起，不会出现小尺寸零件卡入缝隙的问题，清理抽屉内的杂物时可以直接将抽屉完全抽出，擦拭清理十分方便。从建模逻辑来看，整体结构采用参数化设计思路，阵列的抽屉格数、单格尺寸、外框壁厚都可以通过参数调整快速修改，

　　适配不同的安装空间与存储容量需求，相邻抽屉之间的间隙控制在合理范围，既不会因为间隙过小出现热胀冷缩卡滞，也不会因为间隙过大导致灰尘进入抽屉内部，外框后侧预留了可选的挡片安装位，如果需要将整个单元固定在墙面或者柜体上，可以加装固定挡片完成锁附，避免抽拉抽屉时整体结构移位。在机加工车间的工具管理场景中，这类抽屉还可以用来存放不同规格的铣刀、钻头、量具配件，避免精密刀具因为混放出现刃口磕碰的问题；在电子装配车间，也可以用来存放不同规格的电阻、电容、接线端子等小型电子元器件，格位的尺寸刚好适配常用的元器件收纳盒，无需额外定制内衬即可直接使用。整体结构没有多余的复杂零件，加工装配难度低，量产时可以采用冲压或者注塑工艺成型，成本可控，同时模块化的设计也方便后期扩容，当存储需求增加时，只需采购同规格的单元进行拼接即可，无需更换整套存储设备。
