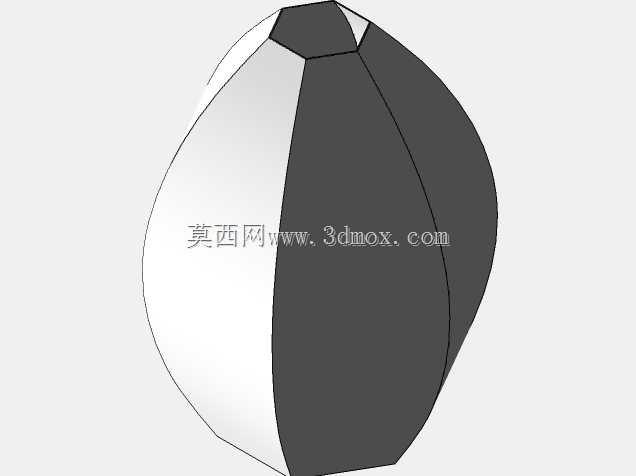

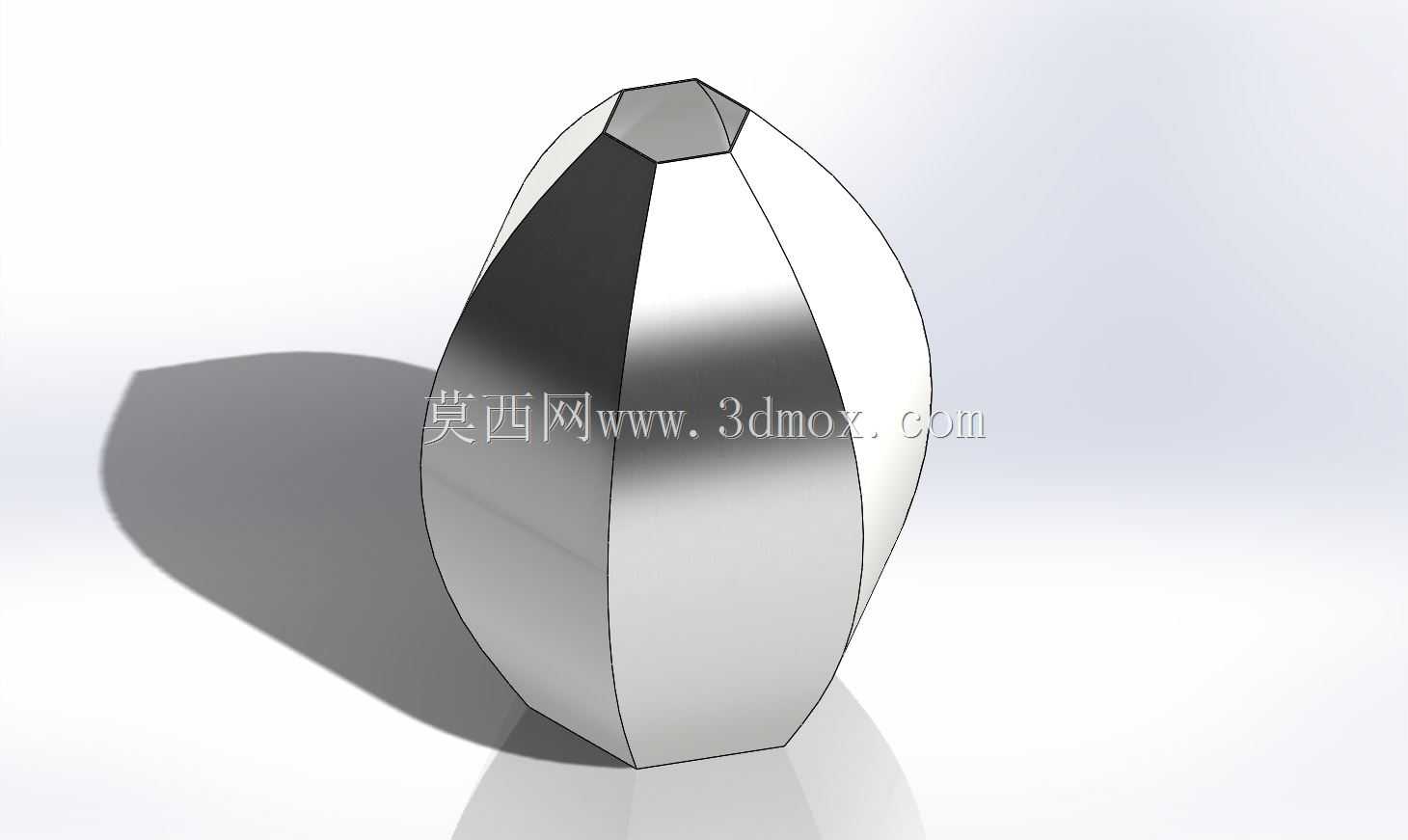

六边形底多面棱体钣金展开造型设计

　　这类六边形底多面棱体结构，在实际工业场景中常作为小型设备的外罩壳体、装饰性承重支撑座、特种灯具的散热外壳使用，尤其适配需要板材一体切割弯折成型、无额外焊接拼缝的加工场景，相比注塑成型的同造型壳体，钣金加工的该类结构生产周期更短，小批量定制时成本优势明显，表面做拉丝、喷塑处理后可直接用于商用设备的外露结构件，也可作为工业风装饰构件用于公共设施的造型搭建。从结构功能来看，该造型底部采用正六边形基准面，相比圆形底结构在安装固定时拥有更稳定的支撑边界，六个平面可直接适配常规的角码连接、螺栓固定工艺，不需要额外做安装面的铣削加工，侧面采用多段平面拼接的棱面结构，每一块侧面都是可展开的平面板材，不存在双曲面等无法通过常规钣金弯折实现的曲面结构，

　　完全适配激光切割下料、数控折弯机一次成型的加工流程，成型后整体结构的棱边可做R角钝化处理，避免尖锐边角带来的安装使用风险。设计过程中需要先确定底部六边形的外接圆尺寸，根据实际安装场景的预留空间调整六边形的对边距离，常规适配小型设备外罩的尺寸下，底部六边形对边距离控制在120mm到200mm区间即可，整体高度根据内部需要容纳的元器件尺寸调整，侧面每一块板材的弯折角度需要通过钣金展开公式精准计算，确保弯折后顶部的棱边能够完全闭合，不存在拼接缝隙。需要注意的是，侧面的每一块平面都是从底部六边形的边向上延伸，逐步收窄到顶部的小六边形端面，每一个侧面的上下边长度差、侧边的倾斜角度都需要保持一致，否则弯折后会出现顶部端面错位、

　　棱边无法对齐的问题，建模时需要先绘制上下两个六边形的基准草图，保证两个六边形的中心在同一条竖直线上，且对应边互相平行，再通过放样折弯的方式生成初步的钣金实体，之后逐一核对每一个折弯边的折弯扣除值，根据实际选用的板材厚度调整折弯参数，比如选用1.5mm厚的冷轧钢板时，折弯扣除值取2.5mm即可保证展开尺寸的精度，避免下料后出现尺寸偏差导致无法拼装。实际加工时，激光切割下料环节需要在每一块板材的折弯位置压出折弯定位线，减少数控折弯时的对位误差，弯折顺序遵循从内到外、先小角度后大角度的原则，避免先弯折的结构干涉后续折弯工序的操作，成型后可在底部六边形的六个边对应位置预留安装孔位，孔位距离边缘的距离不小于板材厚度的2倍，

　　防止安装时出现板材变形的问题。这类结构相比曲面壳体的另一个优势是，表面粘贴标识、安装附属配件时，平面结构不需要做曲面适配，直接粘贴或打孔固定即可，后期维护更换配件的操作难度更低，在户外使用场景下，多面棱体的结构相比平面壳体拥有更好的抗风载性能，倾斜的侧面可以分散风力的正面冲击，减少结构固定处的受力负荷。建模过程中需要规避的常见问题是，不要直接通过实体建模后转换为钣金，这类异形多面体结构直接转换钣金容易出现无法识别折弯边、展开尺寸错误的问题，正确的设计思路是从钣金加工的工艺反向推导结构，先确定每一块板材的展开形状，再通过折弯装配的逻辑构建整体模型，确保每一个折弯边的工艺可行性，避免设计出理论上存在但实际无法通过常规钣金设备加工的结构。另外在确定整体高度时，需要考虑折弯机的开口高度限制，常规小型数控折弯机的最大开口高度在300mm左右，如果整体高度超过该尺寸，需要将结构拆分为上下两段分别加工后再拼接，不过这类小型棱体结构的高度通常控制在250mm以内，完全可以实现一次弯折成型，不需要额外拼接，减少加工工序的同时也能提升整体结构的强度。
