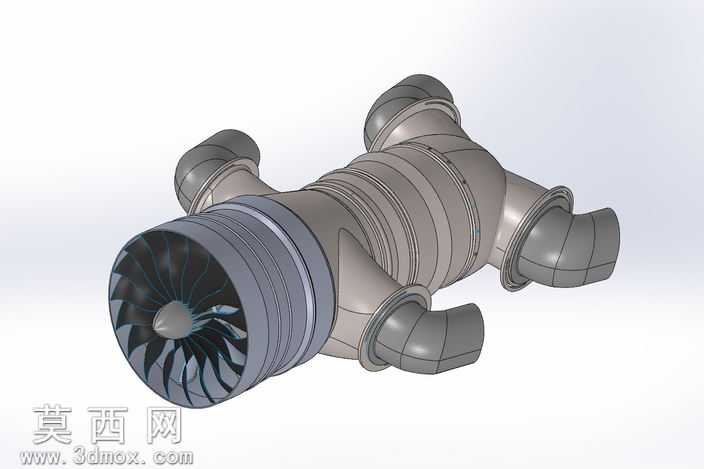

飞马座涡扇航空发动机三维结构模型

本模型为飞马座涡扇航空发动机的外观结构三维建模成果，建模过程围绕航空发动机的真实气动布局与外部结构特征展开，首先梳理大涵道比涡扇发动机的整体比例关系，确定进气道、风扇段、压气机机匣、燃烧室段、涡轮段以及多组旁通管路的空间排布逻辑。建模阶段采用曲面建模与实体建模结合的方式，先构建发动机核心机的同轴回转基体，通过旋转特征生成各级机匣的阶梯轮廓，针对进气道唇口、风扇整流罩等流线型部位，通过样条曲线拟合真实气动外形，保证曲面的曲率连续，避免出现生硬的折角影响外观还原度。前端大尺寸风扇叶片部分，按照真实涡扇的叶片数量与扭转角度进行阵列建模，每片叶片的翼型截面从叶根到叶梢做渐变处理，还原风扇叶片的气动扭转特征，叶尖与机匣内壁预留合理的间隙，符合真实发动机的装配逻辑。机身侧面分布的多组弯管结构，分别对应外涵道引气、附件管路等外部结构，建模时通过扫掠特征生成弯管的流畅曲面，每个管路的连接法兰部位都做了细节刻画，还原法兰边的凸缘与安装位结构。材质渲染阶段，针对不同部件匹配对应的材质属性，机匣主体采用哑光高温合金材质，调整金属粗糙度与反光度，还原航空发动机金属外壳的哑光质感；风扇叶片采用带轻微金属光泽的复合材料质感，区分叶片与机匣的材质差异；管路部分采用与机匣接近但粗糙度略高的金属材质，通过细微的材质差异区分不同功能部件。模型整体严格遵循1/2飞马座引擎的初始布局比例，所有外部结构的相对位置、尺寸比例都参考真实同类型发动机的参数进行校准，没有添加多余的虚构结构，完整呈现了该型涡扇发动机的外部结构特征，可用于航空动力科普、结构展示、相关场景装配等用途，模型曲面流畅无破面，各部件结构层级清晰，能够直观展现大涵道比涡扇发动机的外部布局逻辑。
