15级甲醇动力航模引擎结构设计

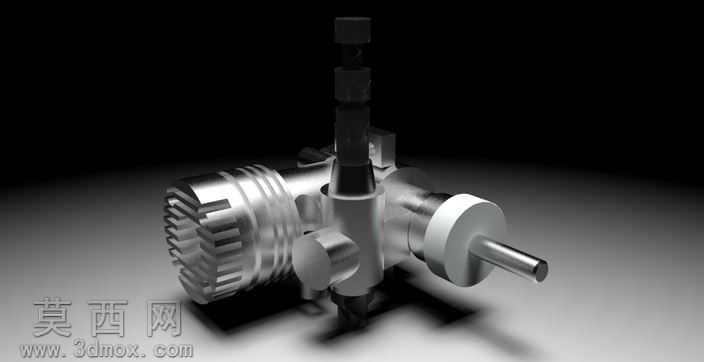

本作品为适配航模使用的15级甲醇燃料发动机三维建模设计，整体采用Autodesk Inventor软件完成全参数化建模与装配校验，建模过程严格遵循小型甲醇发动机的真实工作原理与尺寸比例，完整还原了该类动力装置的全部核心结构。模型构建阶段首先对发动机的核心运动部件进行参数化绘制：包含带散热鳍片结构的气缸主体，散热鳍片采用环形等距阵列特征生成，每一片鳍片的厚度、间距、倾斜角度都经过参数化约束，既还原了真实引擎的散热结构特征，也为后续的结构修改预留了参数调整空间；曲轴连杆组件采用偏心回转结构建模，通过装配约束模拟活塞的往复运动与曲轴的回转运动传动关系，活塞与气缸壁之间预留了符合真实装配要求的间隙参数，保证虚拟装配下无结构干涉。引擎的供油与进气结构同样做了精细化还原，包含立式安装的甲醇燃料喷嘴、进气喉道与调节风门结构，各部件的连接位置、接口尺寸都参照同级别真实甲醇引擎的参数设定，喷嘴的阶梯轴结构、风门的转动轴定位都做了细节特征处理。输出轴端采用阶梯轴结构设计，搭配定位法兰与紧固螺纹特征，还原了引擎与航模传动机构的连接接口；引擎壳体的连接螺栓孔、定位销孔都采用阵列特征批量生成，孔位的位置度、孔径参数都符合小型内燃机的装配规范。材质与渲染阶段，针对不同部件赋予了差异化的材质属性：气缸散热段赋予磨砂铝合金材质，调整金属粗糙度与反射参数还原铸铝件的哑光金属质感；曲轴输出轴、连接螺栓等运动部件赋予抛光钢材材质，提升金属高光反射效果还原机加工零件的表面特征；密封件、调节旋钮等部件赋予黑色工程塑料材质，调整材质的漫反射参数区分塑料与金属的视觉差异。渲染阶段采用三点布光方案，主光源从侧上方投射突出引擎的散热鳍片层次，辅助光源补全暗部细节避免结构阴影过深，背景采用渐变灰色调突出引擎主体结构，最终渲染效果清晰展现了该甲醇引擎的整体外观与结构细节。设计过程中重点考量了小型甲醇引擎的轻量化与结构紧凑性特征，整体模型的外轮廓尺寸、部件布局都严格参照航模用15级甲醇引擎的真实比例，各部件的装配关系经过运动仿真校验，可直观展现二冲程甲醇发动机的工作过程，可用于航模动力结构教学、引擎改装设计参考、相关科普内容的三维展示使用。
