CM-6型火花塞高精度三维结构模型

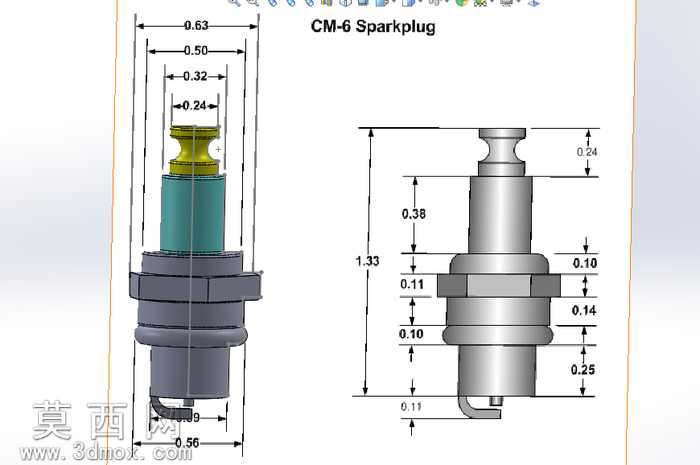

本模型为CM-6规格火花塞的全参数化三维建模成果，建模过程严格对照工程图纸的标注尺寸进行1:1还原，全程采用SolidWorks软件完成全流程设计，确保各部分尺寸公差与图纸标注完全匹配，可直接用于结构验证、装配模拟与教学演示场景。建模阶段采用多实体分步构建的思路，首先完成主体金属壳体的结构搭建：针对壳体上的多层阶梯轴结构、六角拧动部位、下部密封螺纹段、侧电极弯折结构，分别采用旋转凸台、拉伸切除、扫描特征完成构建，对六角部位的棱边做了符合实际加工要求的微小倒角处理，还原真实零件的加工工艺特征；壳体金属材质采用哑光合金钢材质参数，调整表面粗糙度参数模拟锻压加工后的金属质感，对不同直径的阶梯衔接处做了圆角过渡处理，避免应力集中的结构缺陷，还原真实火花塞壳体的结构强度设计。其次完成中心绝缘组件的建模：中部的陶瓷绝缘段采用旋转凸台一次性成型，表面设置细腻的陶瓷釉面材质参数，还原陶瓷部件光滑绝缘的外观特性；上部的金属接线端子采用拉伸与旋转组合特征构建，表面做亮面金属材质处理，还原接线端的导电金属质感；中心电极与下部侧电极分别采用耐高温镍基合金材质参数，电极端部的细小结构做了精细化处理，还原火花塞点火端的真实结构形态。模型装配阶段采用同轴心、端面重合等标准配合关系完成各部件的总装，确保各零件的相对位置与图纸标注完全一致，接线端子突出高度、绝缘段长度、壳体各阶梯段的直径与长度尺寸、电极间隙均严格对照图纸标注数值设置，无尺寸偏差。渲染阶段采用工作室均匀光照环境，分别对金属部件、陶瓷部件设置对应的反射、折射参数，让不同材质的视觉区分度清晰，既完整展示产品的外观形态，也通过半透明辅助视角展示内部绝缘结构与电极的装配关系，清晰呈现火花塞从接线端到点火端的完整结构逻辑，可直观展现该型号火花塞的紧凑结构设计与各部件的功能分区。
