高精度手动线性位移定位滑台结构

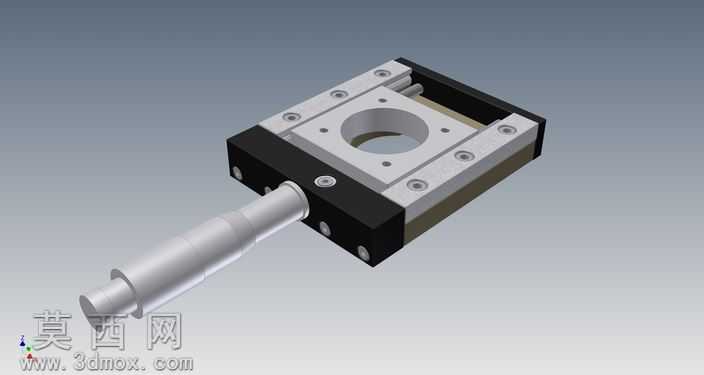

本作品为手动驱动式线性定位滑台三维模型，建模阶段采用自底向上的装配设计思路，首先完成各基础零件的参数化建模：针对滑台承载台部分，先绘制带中心安装通孔的方形安装板草图，通过拉伸凸台生成基体，再在安装板对应位置绘制沉头安装孔、定位销孔的草图，使用异型孔向导特征生成符合标准件规格的安装孔位，保证后续装配时螺丝、销钉可完全匹配；针对滑台的固定基座部分，绘制带导轨安装槽的矩形基体草图，拉伸后添加侧边的调节杆安装孔、端盖固定孔特征，同时在基座内部预留出丝杆传动的容纳空腔，保证传动部件的安装空间。针对手动驱动的调节杆部分，采用旋转凸台特征生成带握持段、连接段的杆体结构，在杆体与滑台动子连接的位置绘制卡簧槽、轴肩定位特征，保证驱动时的传动稳定性。装配阶段严格按照实际机械装配的约束关系添加配合：导轨部分添加导轨与基座的重合配合、滑块与承载台的重合配合，保证动子部分可沿导轨方向做无卡滞的直线运动；丝杆传动部分添加丝杆与基座的同轴心配合、丝杆螺母与承载台的固定配合、调节杆与丝杆的同轴心固定配合，实现转动调节杆即可带动承载台做直线位移的传动逻辑。材质与渲染阶段，为金属结构件赋予哑光铝合金材质，调节杆的握持段赋予磨砂不锈钢材质，基座底部的缓冲垫赋予黑色丁腈橡胶材质，渲染时采用柔和的工业产品打光方案，添加轻微的环境反射效果，清晰展现各零件的结构轮廓与装配关系。该线性定位器可实现单方向的高精度可重复位移定位，整体结构紧凑，安装孔位采用标准规格设计，可直接集成到各类需要精密位置调整的实验工装、检测设备、小型自动化机构中，建模过程中所有配合均经过干涉检查验证，无零件干涉问题，各活动部件的运动行程符合设计预期，完整还原了手动线性定位滑台的真实结构与传动逻辑。
