钢丝绳工具用指骨关节连接轴结构设计

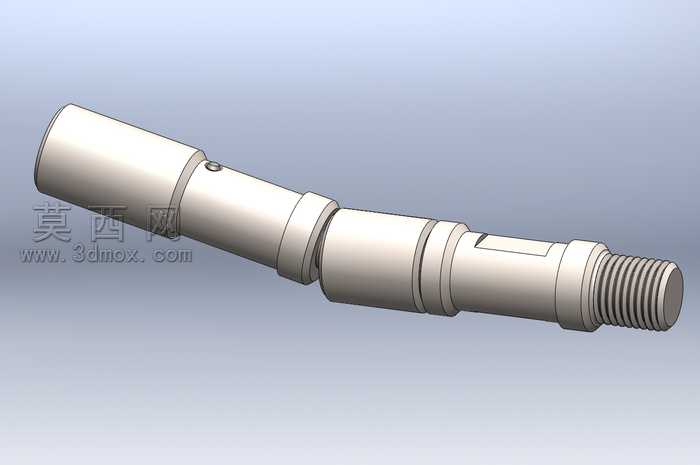

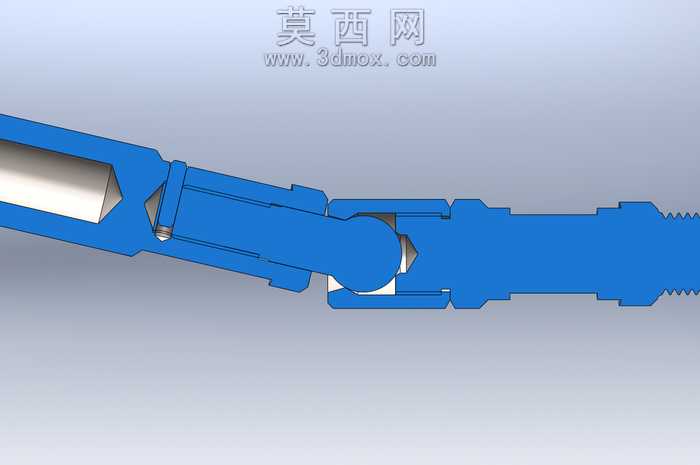

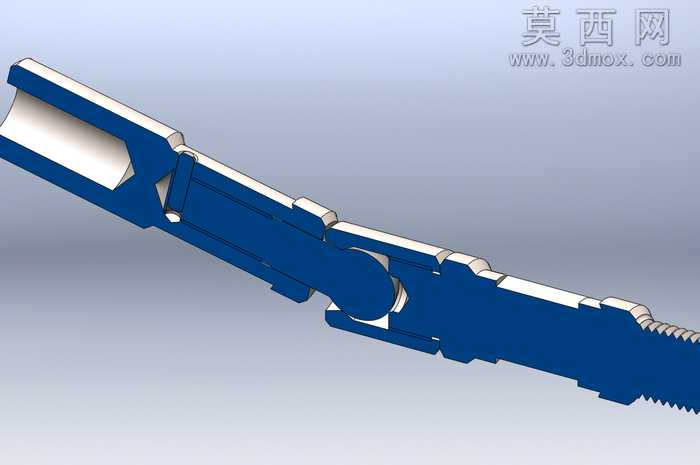

本作品为钢丝绳工具配套的指骨关节连接构件，采用三维参数化建模方式完成整体结构搭建，建模过程中以实际工况下的受力需求为核心依据，先通过草图绘制完成各轴段的轮廓基准，依次完成光轴段、定位环槽、铰接配合段、键槽安装位、末端外螺纹段的特征构建，各轴段的直径、长度参数均经过配合公差校验，确保与对应球窝组件、锁紧部件的装配精度。模型渲染阶段采用金属哑光材质模拟合金钢加工后的表面质感，通过环境光遮蔽效果突出轴肩、环槽、螺纹等结构的轮廓层次，清晰展现各部位的加工特征与衔接关系。结构设计上，该构件采用分段式轴身布局，靠近左端的光轴段用于穿接钢丝绳端的固定套，中部的环形凸台与凹槽构成铰接配合的球窝限位结构，可实现小角度的灵活偏转，为钢丝绳工具提供多方向的活动自由度，避免钢丝绳在受力弯折时出现应力集中断裂的问题；中后段的键槽结构用于配套传动部件传递扭矩，末端的外螺纹段用于装配锁紧螺母，实现整个铰接组件的轴向定位，防止作业过程中部件松脱。设计过程中重点考量了铰接部位的转动顺滑度与结构强度，对球窝配合面的圆角参数进行了优化，既保证转动时无卡滞，又避免应力集中导致的轴身断裂，同时各轴段的过渡位置均采用圆角处理，消除机械加工过程中的应力集中隐患，整体结构紧凑，装配逻辑清晰，可直接导入工程模块生成加工图纸，适配各类钢丝绳索具、柔性传动工具的铰接部位使用需求，能够有效提升配套工具的作业灵活性与使用寿命。
