双足仿人竞技展示机器人结构设计

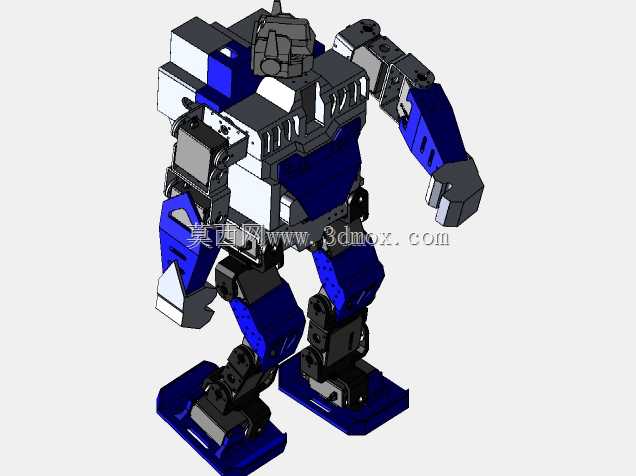

　　这款双足仿人构型的设备，核心定位是面向竞技赛事与技术展示场景的专用行走作业载体，整体采用模块化分块设计思路，从躯干核心舱到四肢关节单元均做了独立的结构拆分，既方便后期调试阶段的部件更换，也能在竞技碰撞场景下快速替换受损模块，降低维护成本。从结构布局来看，躯干部分作为整机的承载核心，内部预留了充足的走线空间与控制元件安装位，胸部区域的格栅式结构并非装饰件，而是兼顾散热通风与结构减重的功能设计，在保证躯干壳体结构强度的前提下，通过镂空格栅降低上半身重量，优化整机重心分布，为双足行走的稳定性提供基础支撑。

　　四肢关节部分采用了多自由度铰接设计，肩部、肘部、髋部、膝部、踝部均设置了独立的转动副，每个关节的连接位置都做了限位结构设计，避免运动过程中出现超程磕碰导致的结构损坏，关节连接件采用金属与工程塑料组合的材质搭配，受力较大的髋、膝关节铰接位置使用金属件保证连接强度，非主要受力的外壳覆盖件采用硬质工程塑料，进一步控制整机自重。腿部结构做了分段式配重设计，大腿、小腿段的重量依次递减，将更多重量集中在靠近躯干的位置，减少行走过程中下肢的转动惯量，降低行走控制的难度，同时足部采用了大接触面积的平底设计，足底预留了防滑垫安装槽，静态站立时的支撑边界覆盖整机重心投影范围，保证静态展示与动态行走过程中的抗倾覆能力。

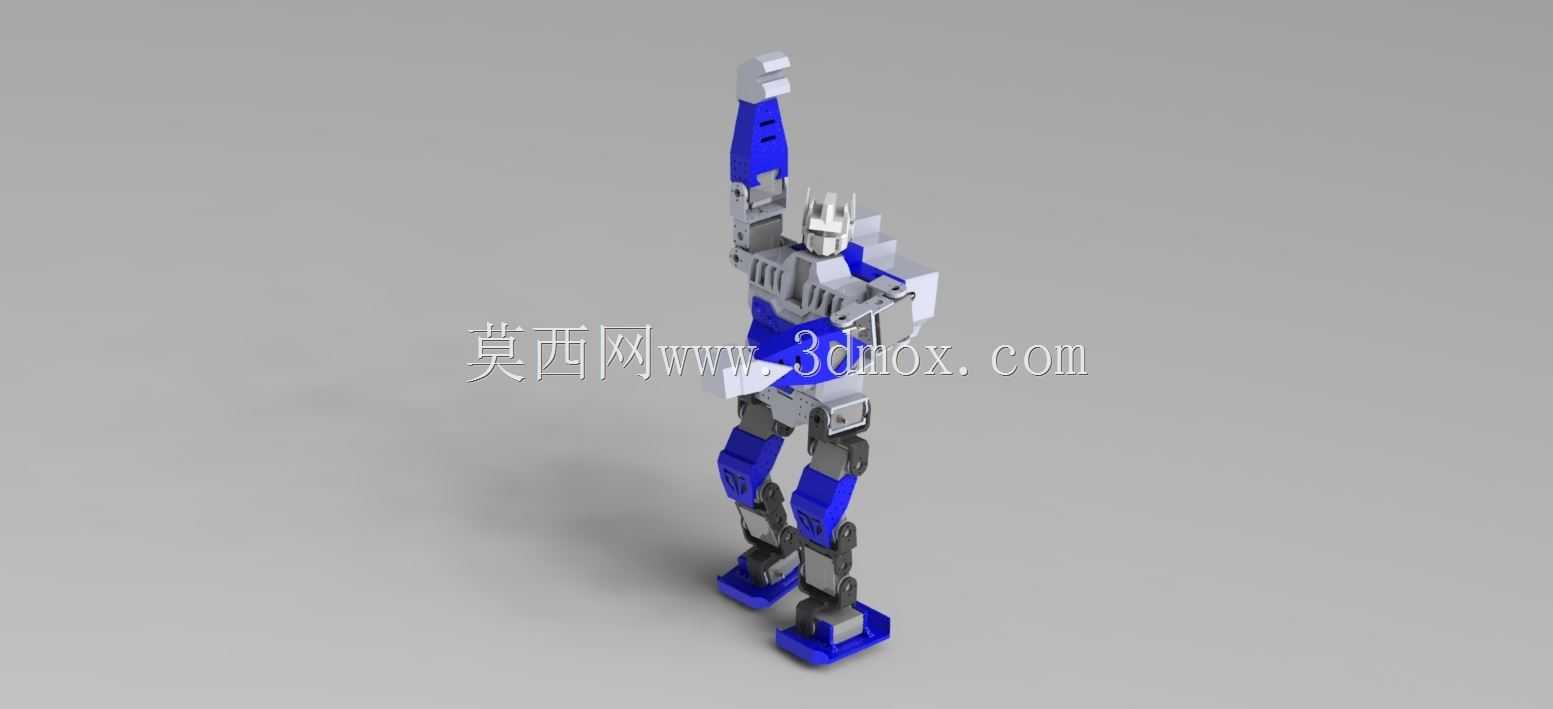

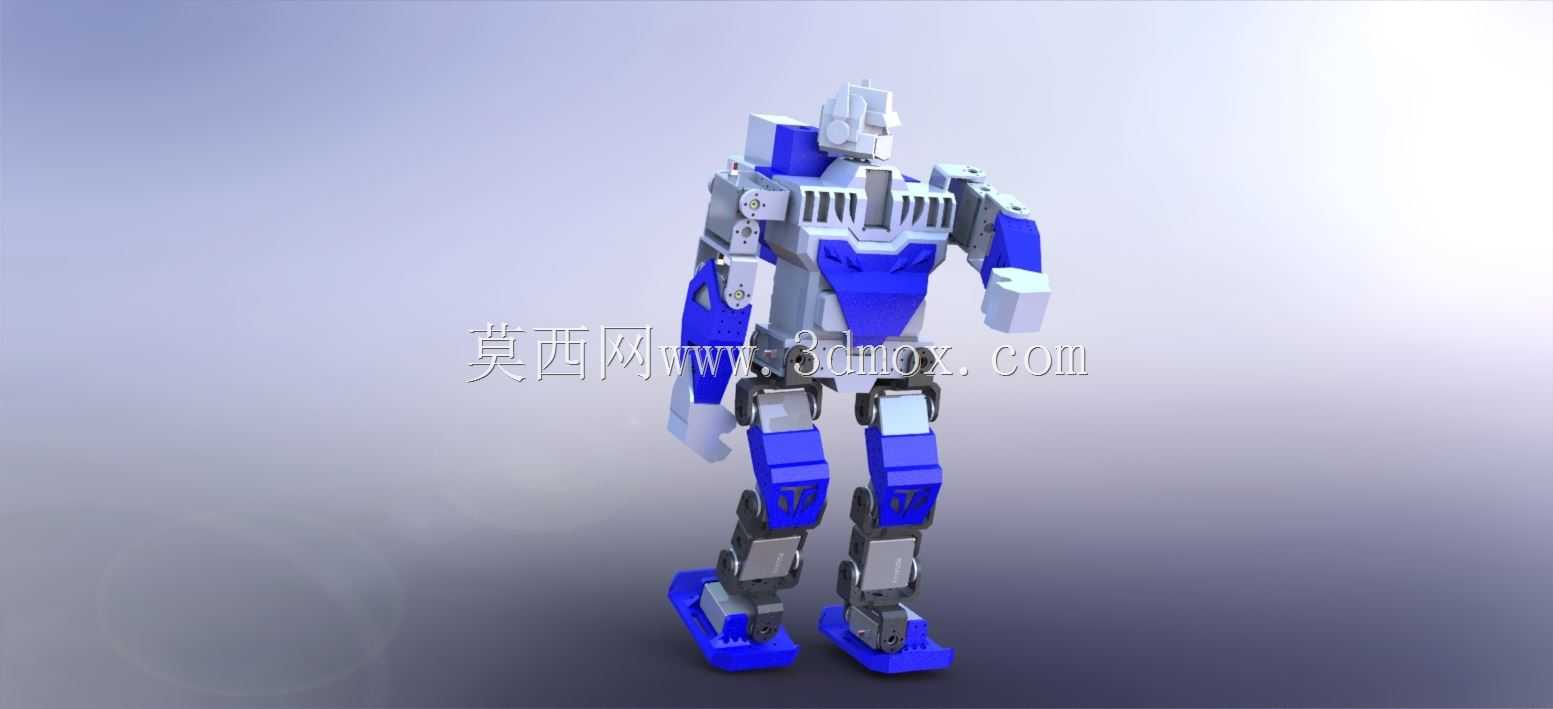

　　从实际应用场景出发，这类仿人设备在竞技场景中需要完成行走、肢体动作展示、轻度对抗类动作，因此结构设计上特意在手臂、腿部的外侧做了加厚的防撞凸缘，碰撞发生时凸缘结构率先接触受力，避免直接冲击关节铰接位置；在技术展示场景中，整机的外露结构件做了分色处理，蓝色覆盖件与银灰色结构件形成清晰的视觉区分，能够让观摩人员直观区分外壳防护部分与内部承载结构，方便展示机械结构的运动逻辑。设计过程中对整机的安装边界做了严格控制，整机直立状态下的高度、肩宽、前后厚度尺寸均匹配赛事规则对参赛设备的尺寸限制，各关节运动过程中不会出现部件超出预设轮廓边界的情况，避免竞技过程中因尺寸超限影响参赛资格。

　　走线设计上，所有动力线与信号线均从结构件内部的预留孔位穿过，外部无裸露线缆，既避免运动过程中线缆被拉扯损坏，也让整机外观更加整洁，适配技术展示场景的视觉需求。躯干背部预留了电池舱与开关安装位，电池采用快拆结构设计，更换电池时无需拆解躯干外壳，能够在赛事间隙快速完成能源补给。关节处的铰接轴均采用快拆销连接，调试过程中可以快速拆解单个关节，调整阻尼参数或者更换扭簧等复位零件，无需将整机关节完全拆解，大幅提升调试效率。足部的踝关节设置了微小的俯仰与侧倾自由度，能够适配不平整的展示地面，在轻微坡度的地面上也能保证足底完全接触支撑面，避免行走过程中出现打滑或者侧翻的情况。整体结构的重心经过反复调校，静态站立时重心落在双足支撑区域的几何中心附近，行走过程中重心转移路径经过优化，单脚支撑阶段重心投影始终落在支撑足的接触范围内，保证行走动作的流畅性与稳定性，既能够满足竞技赛事中的动作完成度要求，也能在技术展示场景中稳定完成预设的行走、摆臂等演示动作，直观展示双足仿人结构的运动特性与机械设计逻辑。
