农用六轮摇臂转向行走机构设计

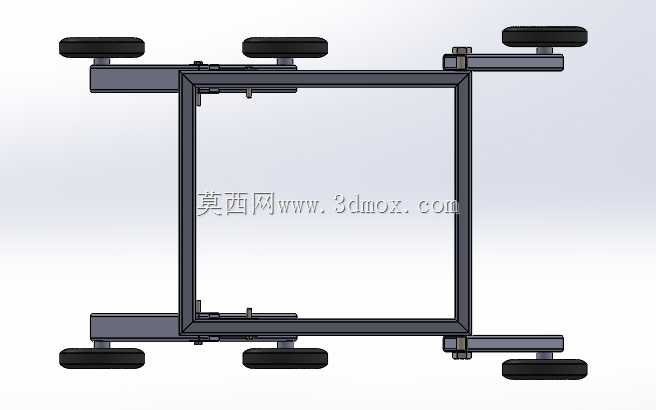

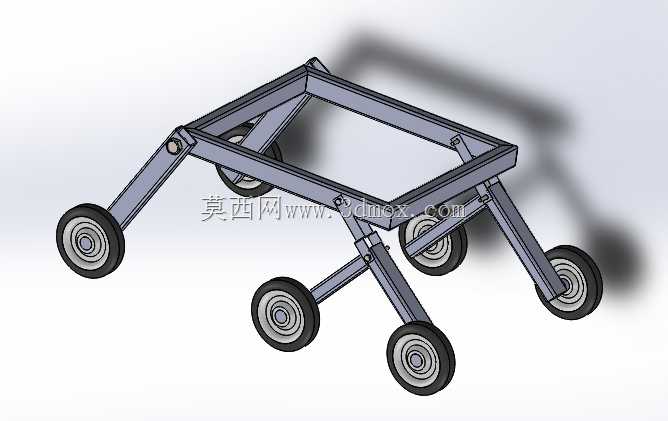

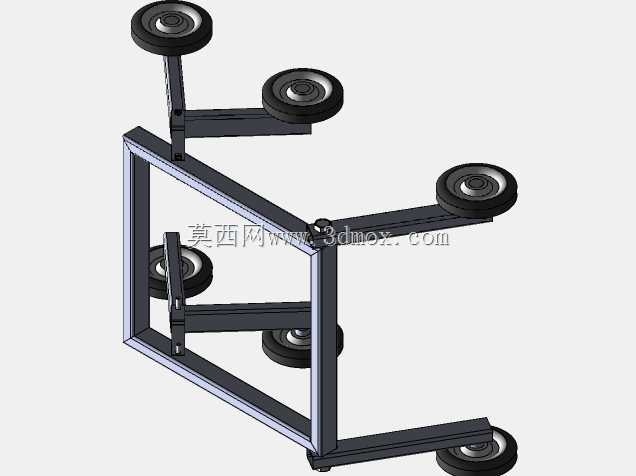

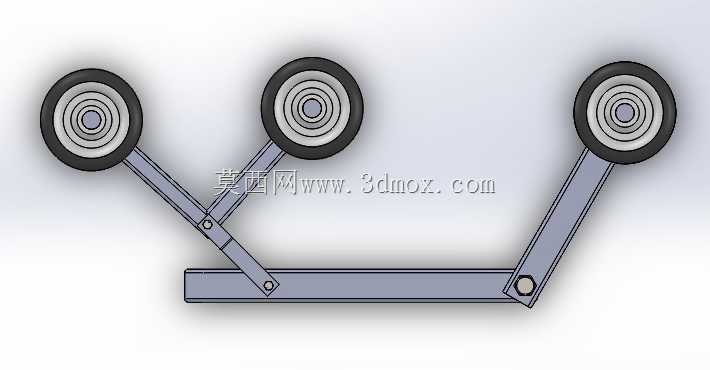

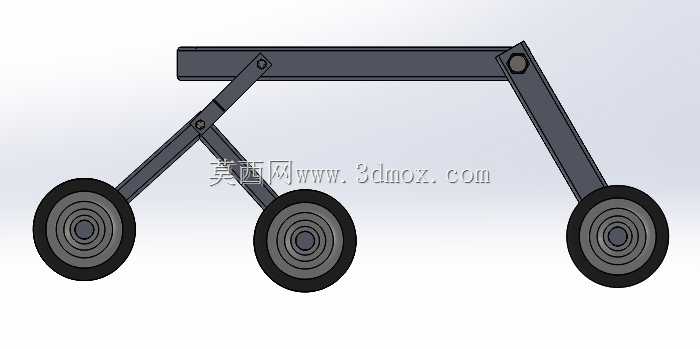

　　这款摇臂转向架行走机构，主要面向非结构化农田作业场景设计，适配丘陵、坡地、田埂交错的复杂农用作业环境，解决传统轮式农用底盘在起伏地块通过性不足、易打滑侧倾的痛点。从结构布局来看，整机采用六轮独立摇臂铰接设计，主框架为矩形管材拼接的承载基体，所有摇臂铰接点均配置耐磨衬套，预留足够的摆动间隙，单组摇臂可绕铰接点实现上下25度范围内的自适应摆动，行走过程中遇到凸起田埂或者凹陷垄沟时，对应位置的摇臂会随地形起伏自主调整轮组高度，保证六个行走轮始终与地面保持有效接触，避免单轮悬空导致的牵引力损失。

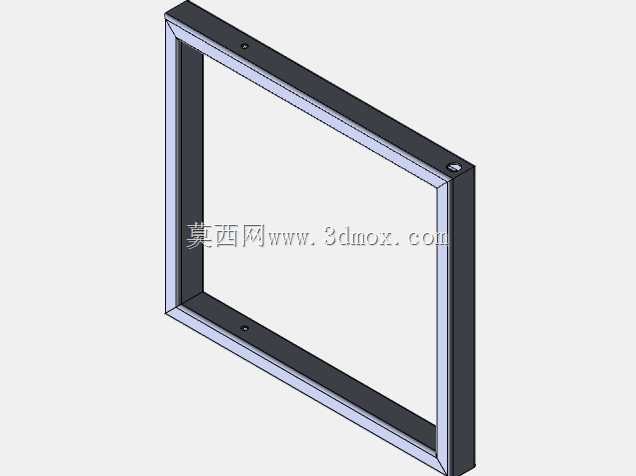

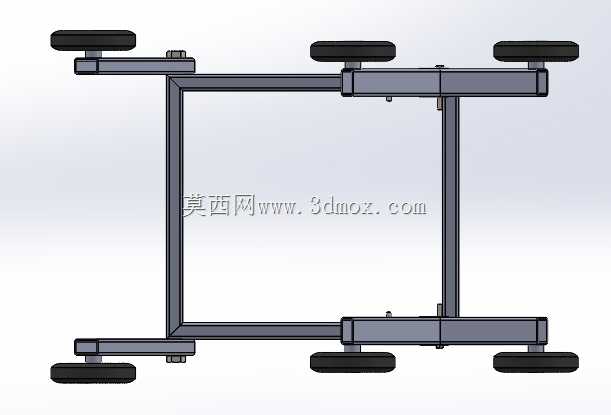

　　转向功能通过摇臂的同步偏转实现，区别于传统阿克曼转向结构，该机构将转向动作集成在摇臂铰接端，转向时三组同侧摇臂同步偏转对应角度，最小转弯半径可控制在1.2倍机身长度范围内，适配农田里狭窄的作业通道转向需求，不需要预留过大的转向空地。主承载框架的上平面预留了标准化安装孔位，安装边界尺寸为长820mm、宽560mm，可直接挂载小型播种组件、农药喷洒模组、田间巡检传感器套件等不同作业终端，框架下方预留了30mm的离地间隙，避免行走过程中刮蹭作物秸秆或者田间土块。

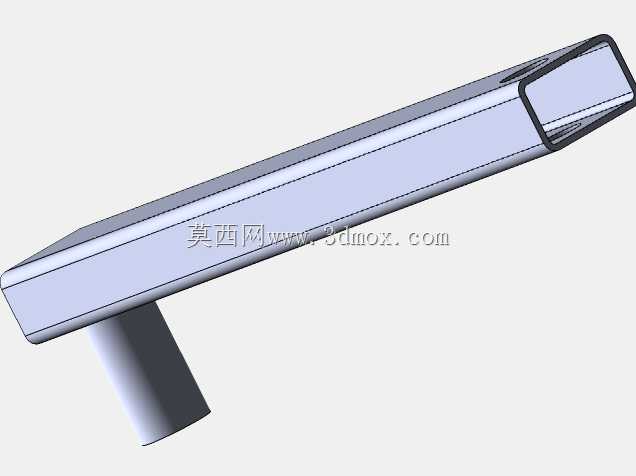

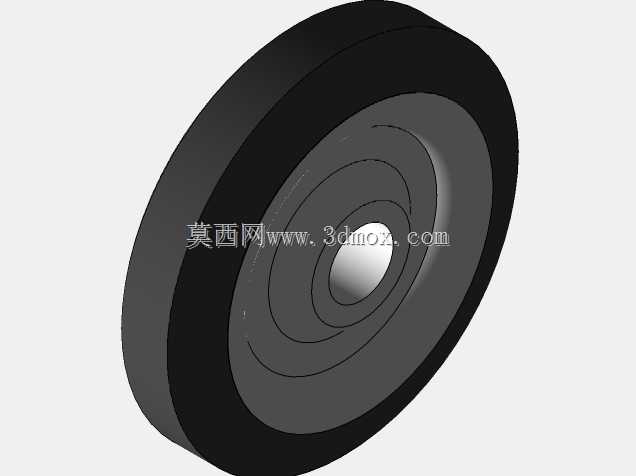

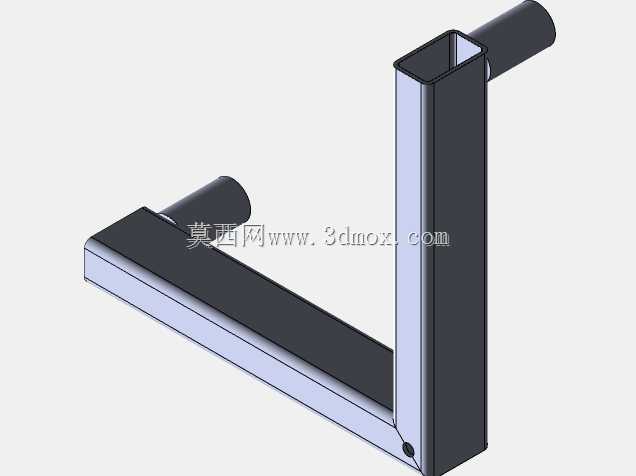

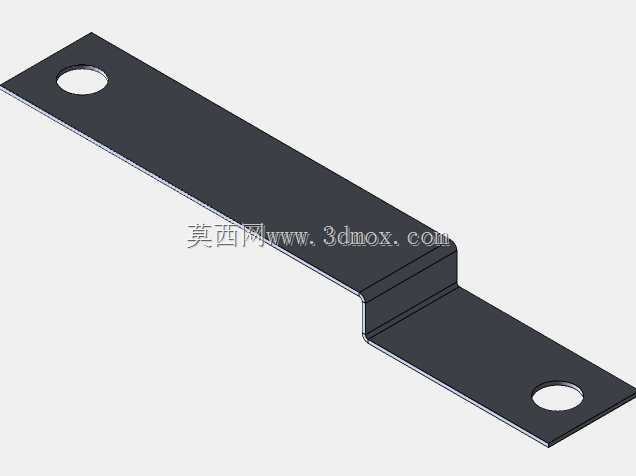

　　轮组采用窄幅实心橡胶轮设计，轮径120mm，轮宽30mm，窄幅轮面可以减少对农田作物垄间的碾压破坏，实心轮结构不需要额外维护充气，避免田间尖锐秸秆扎破轮胎的故障。摇臂构件采用等边角钢折弯焊接成型，在保证结构强度的前提下控制整机自重，空载状态下整机重量控制在18kg以内，搭配对应功率的驱动电机后，可承载25kg的作业载荷在15度以内的坡地稳定行走。

　　设计过程中重点校核了摇臂铰接点的受力工况，针对单侧轮组遇到100mm高度障碍物的极限工况，对铰接销轴的剪切强度、摇臂根部的弯曲强度做了仿真验证，所有受力构件的安全系数均取2.5以上，满足田间作业的冲击载荷要求。摇臂的摆动行程处设置了软质限位块，避免摇臂摆动角度过大导致轮组与主框架发生运动干涉，同时缓冲越障时的刚性冲击。布线槽集成在主框架的管材内侧，驱动线路、转向控制线路均可从管材内部穿行，避免田间作业时枝条、秸秆刮扯线路造成故障。

　　该行走机构不需要配置复杂的独立悬挂系统，整体结构零件数量少，加工工艺以管材切割、钻孔、焊接为主，普通机加工车间即可完成生产制造，后期维护仅需要定期在铰接点加注润滑脂，使用成本较低。不同于平整路面使用的常规移动底盘，该机构的轮组接地比压控制在15kPa以内，在松软的农田表层行走时不会出现过深的陷轮问题，摇臂的自适应摆动不需要额外的传感器或者主动控制单元介入，纯机械结构即可实现地形适配，电控系统仅需要控制行走驱动与转向动作，控制逻辑简单，故障率远低于带主动悬挂的复杂行走平台。在实际田间测试场景中，该机构可顺利通过高度80mm的垂直障碍物，跨越宽度120mm的垄沟，在起伏地块行走时的机身侧倾角始终控制在8度以内，保证挂载的作业设备始终保持相对平稳的工作姿态，避免因机身倾斜过大导致喷洒不均、播种深度不一致等作业质量问题。
