三杯式小型风速检测传感装置结构

　　做户外气象监测、小型光伏场站环境采集、农业小气候观测的工程人员，大多接触过这类三杯式风速检测部件，它没有复杂的光电集成外壳，把核心的机械传动与风杯感应结构做了完整呈现，适合做结构验证、小批量定制加工的参考原型。这类风速检测部件的核心应用场景，覆盖了户外分布式环境监测点、小型风力发电设备的入风侧风速采集、工地扬尘监测站的风速联动采集、农业大棚的通风口风速反馈，甚至部分航模爱好者的户外飞行场地风速自测也会用到同结构的小型装置，相比大型气象站的专业风速仪，这类小型结构的安装门槛更低，适配的安装场景更灵活，不需要做复杂的混凝土基础，普通的金属立杆、设备支架顶部都可以完成固定。

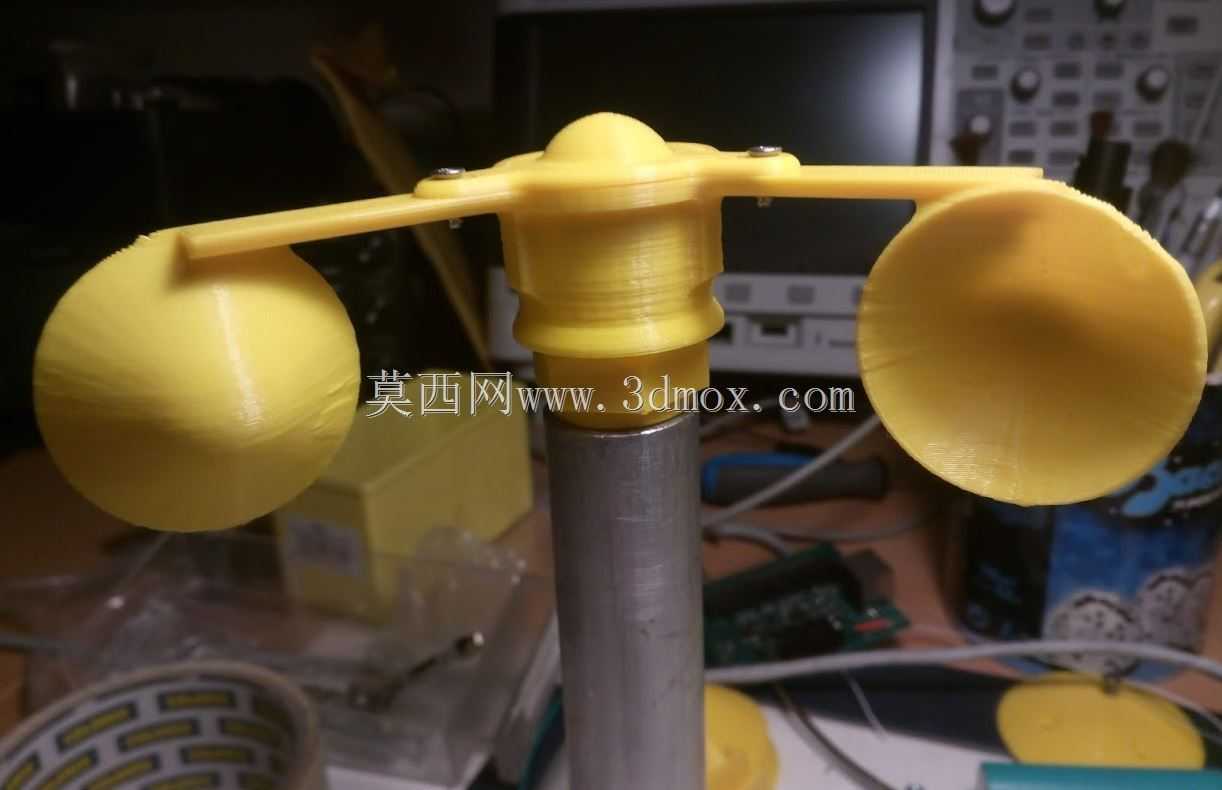

　　从功能特性来看，三杯式的风杯结构是经过长期工程验证的成熟方案，三个半球形风杯沿回转中心均匀呈120度分布，不管哪个方向来风，作用在凹面风杯上的风压都会大于凸面侧，产生的转矩差会带动中心回转轴持续转动，不会出现风向死角带来的启动卡滞，相比螺旋桨式的风速采集结构，它对安装的垂直度偏差容忍度更高，不需要额外做精准的水平校准就能保证基础测量精度，日常使用中也不容易被空中的浮尘、落叶、小飞虫卡滞转动副，维护周期更长。

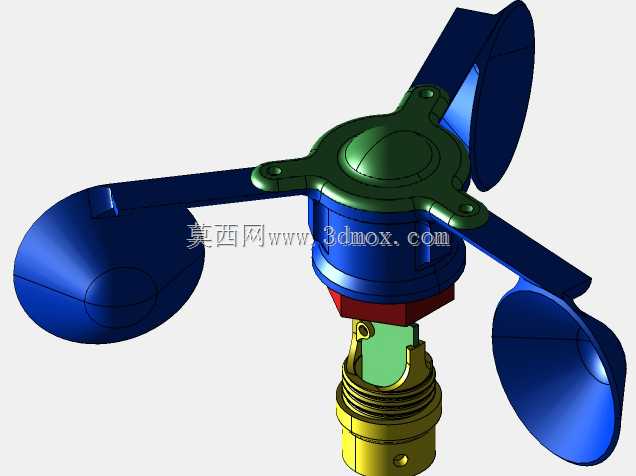

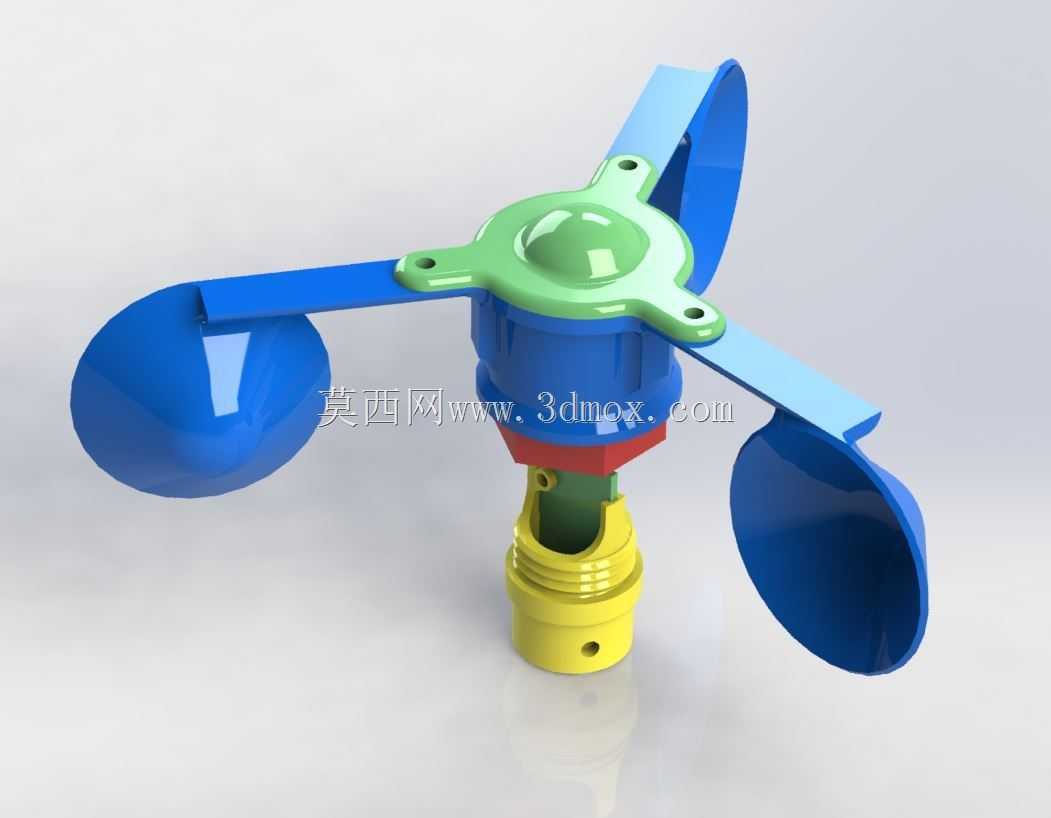

　　设计这套结构的时候，首先要考虑的是转动惯量的匹配，风杯的壁厚、单杯重量要和下部的转轴阻尼做匹配，不能因为风杯过重导致低风速下无法启动，也不能因为风杯过轻导致高风速下转动惯量过大，带动内部计数部件出现过冲误差。上部的绿色压盖是三个风杯臂的定位固定件，三个安装凸耳分别对应一个风杯臂的安装位，做了沉孔设计，安装螺丝之后不会突出表面，减少额外的风阻干扰，压盖和中心基座的配合做了止口定位，保证三个风杯臂的安装平面度，避免装配后出现风杯高低差带来的转动不平衡。风杯和支臂的连接做了一体化的过渡设计，支臂的截面做了流线型修型，减少支臂自身在转动过程中带来的风阻损耗，风杯的半球形曲面做了等壁厚设计，不管是做3D打印快速成型还是注塑开模，都能保证壁厚均匀，不会出现缩痕、打印填充不均的问题。

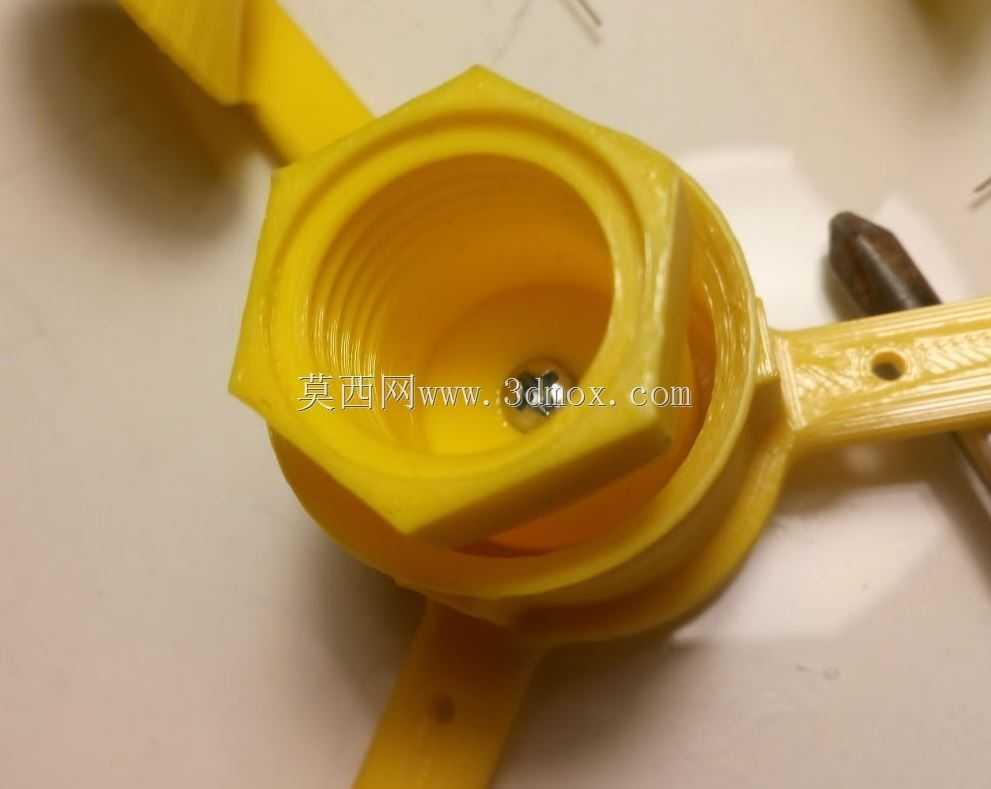

　　下部的连接结构做了多段式的适配设计，最上方的红色密封垫位置，是用来和上部的传感计数腔体做密封配合的，防止户外使用时雨水、沙尘顺着转轴间隙进入内部的计数模块；中间的绿色安装块做了扁位定位，装配时可以卡在支架的安装槽内，防止整个风速装置在大风下出现跟转；下方的黄色螺纹段是标准的管螺纹结构，可以直接适配市面上通用的气象支架立杆，不需要额外做转接件，螺纹段上方的多道环形槽是密封圈安装位，配合支架安装管的内壁可以实现径向密封，避免雨水顺着螺纹缝隙渗入立杆内部的接线空间。最下方的转轴伸出段，是用来连接内部的转速采集部件的，不管是霍尔传感计数还是光电码盘计数，都可以通过这个轴段的转动输出脉冲信号，换算成对应的实时风速值。

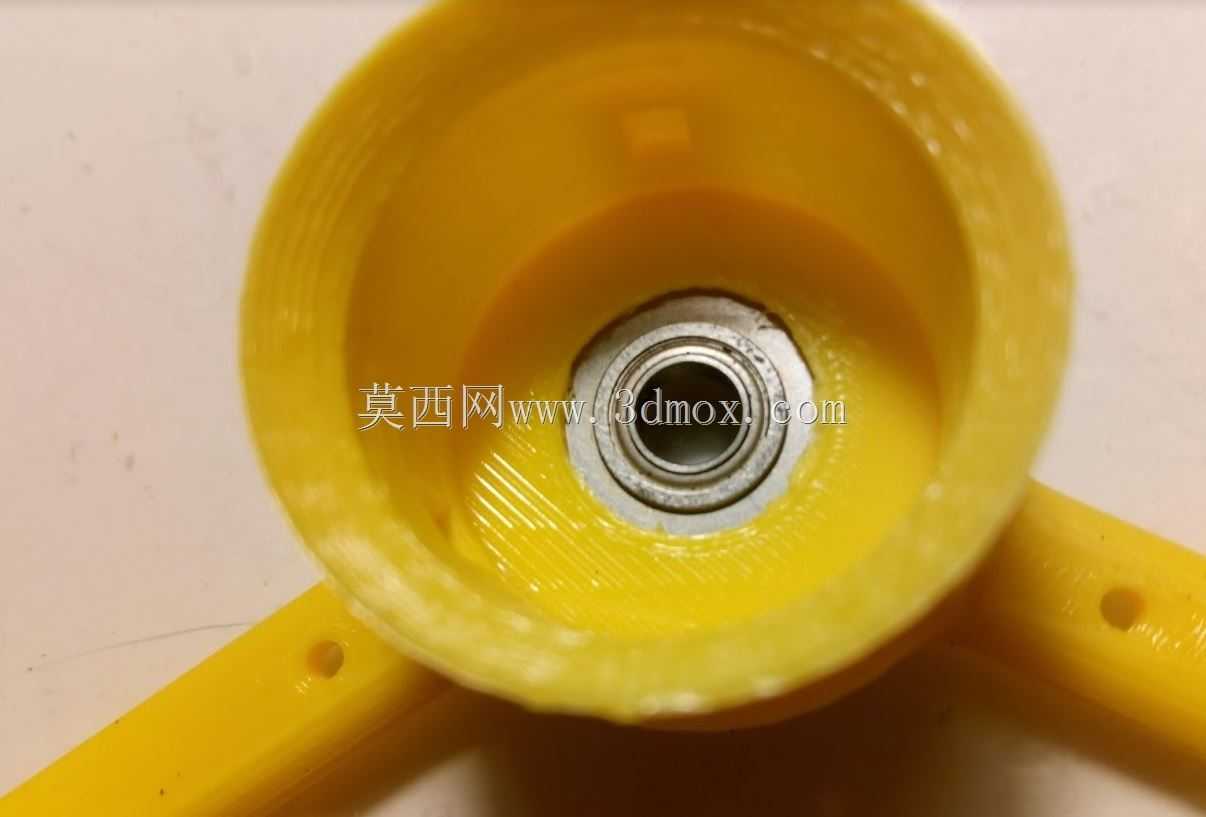

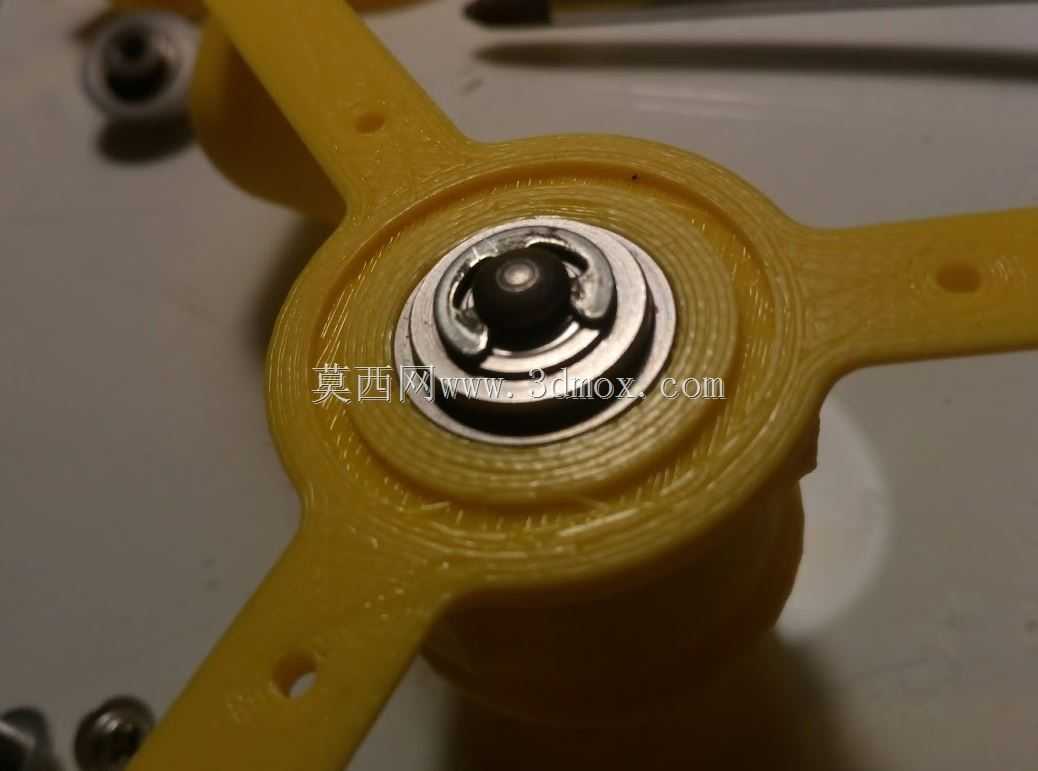

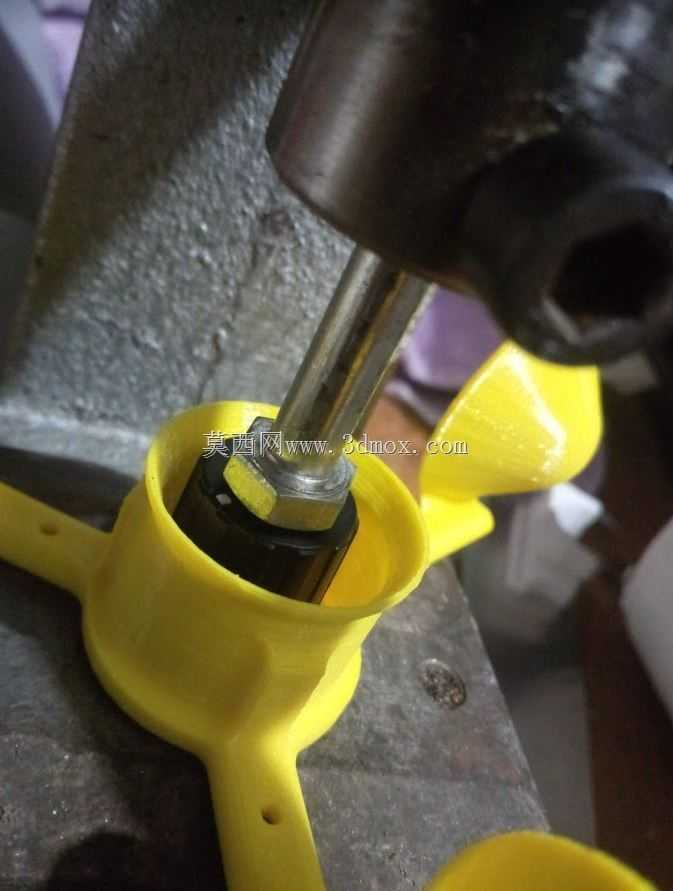

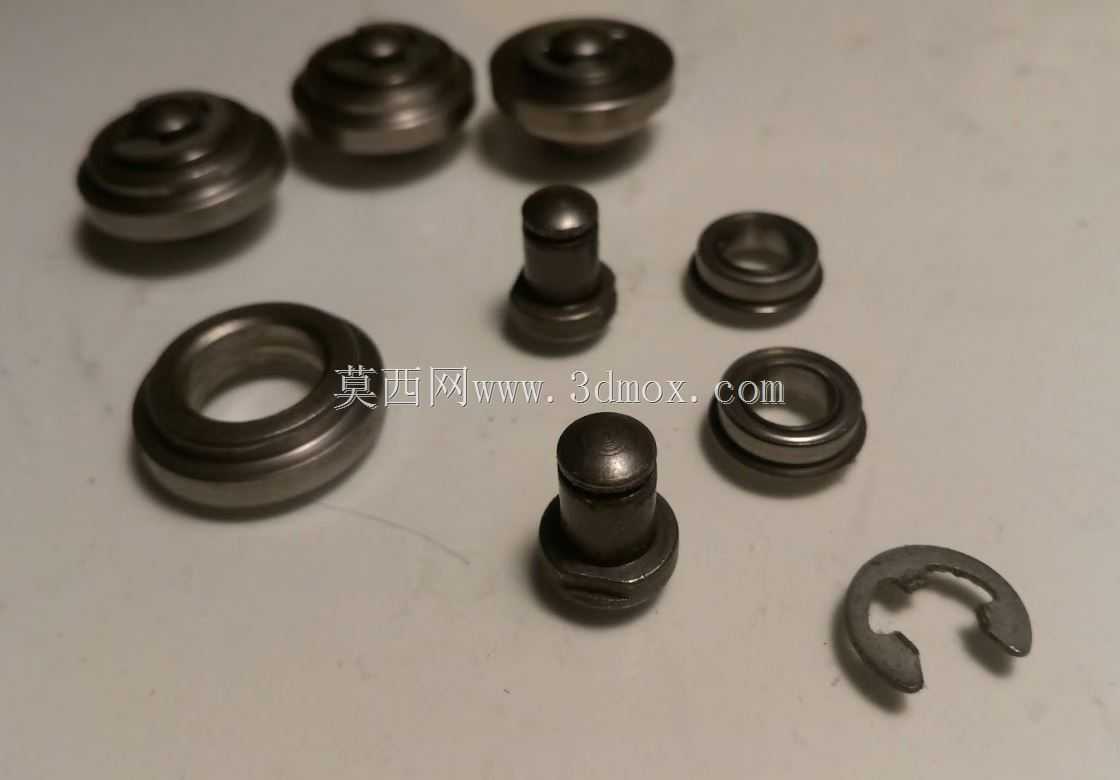

　　关于安装边界的尺寸控制，这套结构的风杯回转直径控制在常规小型风速计的通用尺寸范围内，安装后三个风杯的最外沿不会超出常规支架的顶部防护范围，不会因为回转半径过大导致运输过程中出现磕碰；整体的轴向高度做了压缩，重心尽量靠近下部的安装螺纹位置，减少大风下的整体晃动量，降低支架的承重载荷要求。转动副的设计上，上部的风杯转轴和基座之间预留了轴承安装位，可以适配微型深沟球轴承，减少转动阻尼，保证0.3m/s左右的低风速下就能顺利启动，满足户外微风环境下的检测需求。在做结构验证的时候，还要考虑动平衡的调校，三个风杯的重量差要控制在很小的范围内，避免高速转动时出现离心振动，长期振动会导致轴承磨损加快，缩短整体的使用寿命，所以每个风杯支臂的安装位都做了可微调的结构，装配时可以通过小范围调整风杯的固定位置，实现整体转动组件的动平衡校准。
