贴片式一氧化碳检测传感组件结构设计

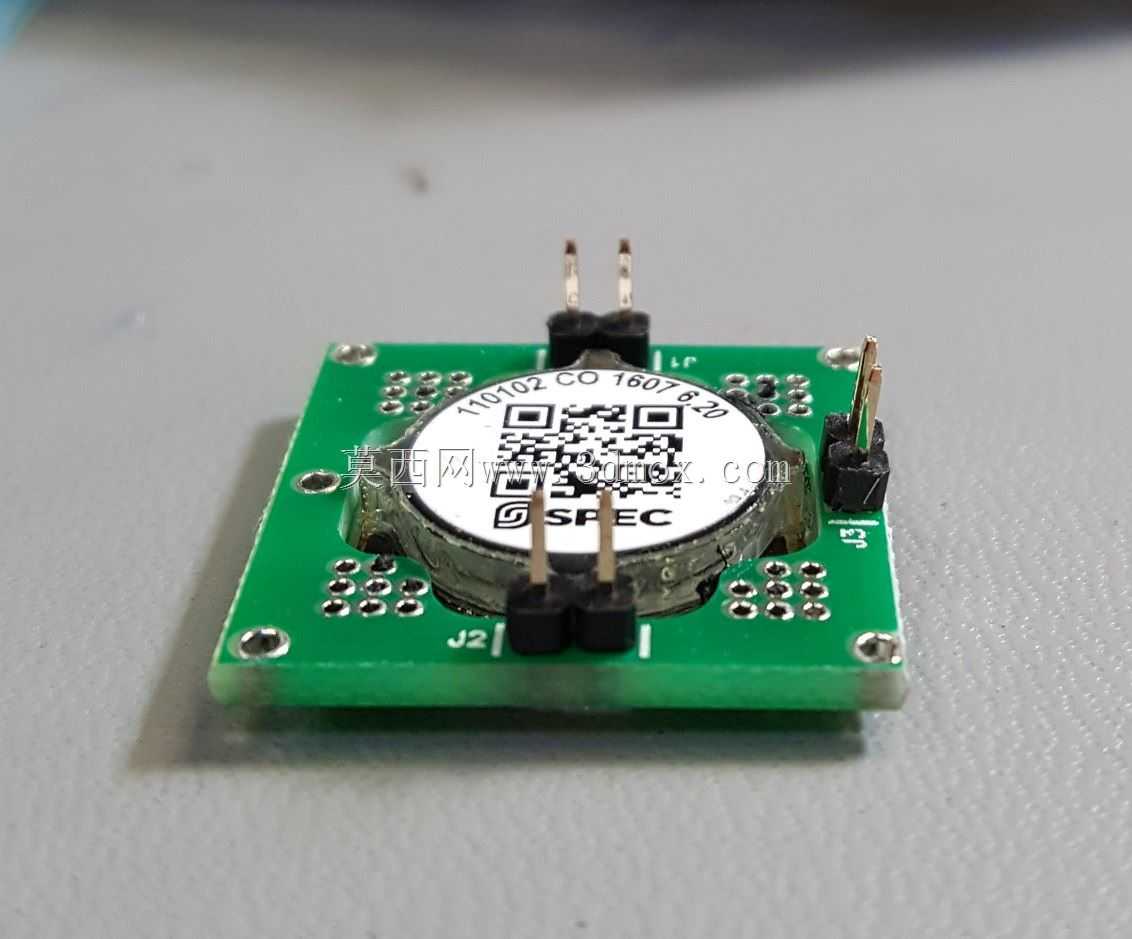

　　在民用燃气安全监测、工业有限空间作业防护、地下车库通风联动、智能家居环境感知这类场景里，一氧化碳浓度检测的核心传感部件选型，直接决定整套监测系统的响应可靠性与长期运行稳定性，这款贴片式一氧化碳检测传感组件，就是针对小空间集成、低功耗运行需求开发的气敏检测单元。从实际落地的安装场景来看，它不需要额外设计复杂的气路导流结构，依靠PCB载板预留的四个角定位孔就能直接锁附在终端设备的主控板上，插针式的电气接口可以直接匹配常规2.54mm间距的排针座，不管是手工打样焊接还是批量波峰焊生产都能适配，不会给终端产品的生产组装增加额外工艺成本。

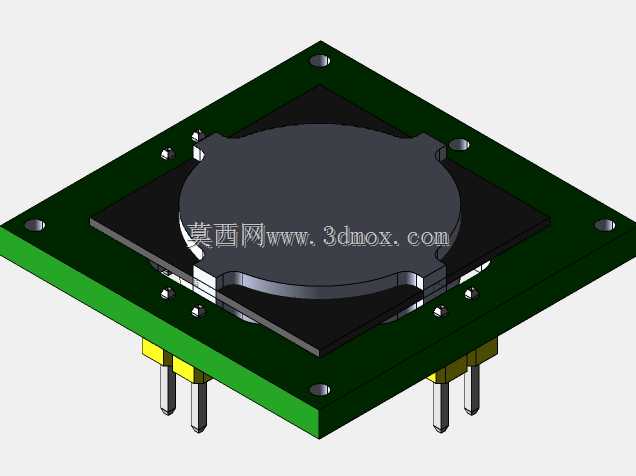

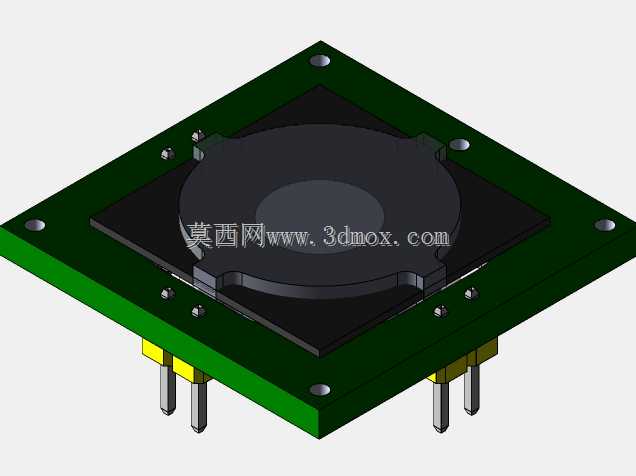

　　设计这款组件的时候，首先要平衡气敏核心的防护要求与气体接触效率，核心气敏元件被圆形的防护盖罩住，防护盖边缘预留的缺口结构不是随意开设的，是经过流道验证的进气通道，既可以阻挡环境中的大颗粒粉尘、飞溅液滴直接接触气敏膜片造成元件失效，又能保证环境中的一氧化碳气体可以顺畅扩散到敏感膜表面，不会因为防护结构的遮挡导致响应迟滞。载板采用绿色FR-4玻纤板材质，板层内部布设有信号调理线路，把气敏元件输出的微弱电信号做前置放大、温度补偿处理后，再通过底部的直插引脚输出到主控电路，不需要用户额外设计复杂的信号调理电路，能大幅缩短终端产品的开发周期。

　　从安装边界尺寸来看，这款组件的整体外轮廓为20x20mm的正方形，总厚度包含底部插针在内控制在10mm以内，对于安装空间的预留要求很低，哪怕是手持便携式气体检测仪、家用燃气报警器这类内部空间极其紧凑的终端产品，也能轻松找到合适的安装位置，不会和周边的电池、主控芯片、蜂鸣器等部件产生结构干涉。四个安装孔的孔位公差按照IT12级精度控制，和终端载板的定位柱配合时，既能保证装配顺畅，又不会因为间隙过大导致插针偏斜、焊接虚接的问题。底部的四组直插引脚采用对称排布设计，具备防呆属性，装配时不会出现插反的情况，能有效降低生产线上的错装率。

　　在功能特性层面，这款传感组件的检测量程覆盖0-1000ppm的一氧化碳浓度区间，完全覆盖民用安全报警阈值与工业作业环境的安全浓度限值要求，响应时间控制在30秒以内，恢复时间不超过60秒，能在浓度超标时快速输出触发信号，联动报警装置或通风设备动作。设计过程中特意在气敏元件与载板之间增加了黑色的隔热衬垫层，避免载板上其他发热元件的温度传导到气敏核心，导致检测数值出现漂移，哪怕终端设备内部存在局部温升，也能保证检测精度维持在允许误差范围内。防护盖采用阻燃ABS材质注塑成型，具备一定的抗冲击能力，在组装、运输过程中如果发生轻微磕碰，也不会损坏内部的敏感元件，同时材质本身不会释放干扰检测的挥发性有机气体，避免造成传感器误报。

　　对于做结构设计与设备选型的工程师来说，选用这款集成式传感组件不需要单独开模定制传感器的防护外壳，也不需要反复调试气敏元件的信号参数，只需要按照给定的外形尺寸预留安装空间，按照引脚定义连接供电与信号线路就能完成集成，能有效降低项目的开发风险，缩短产品的上市周期。在做结构干涉检查的时候，要注意在组件的上方预留至少3mm的净空区域，不要覆盖防护盖的进气缺口，保证气体流通顺畅，同时要避免把组件布置在直接对着出风口或者容易被液体喷淋的位置，虽然防护盖具备一定的防泼溅能力，但长期被气流直吹或者液体浸润还是会影响检测精度与使用寿命。
