集成MS5637与HDC1080的环境传感外壳结构

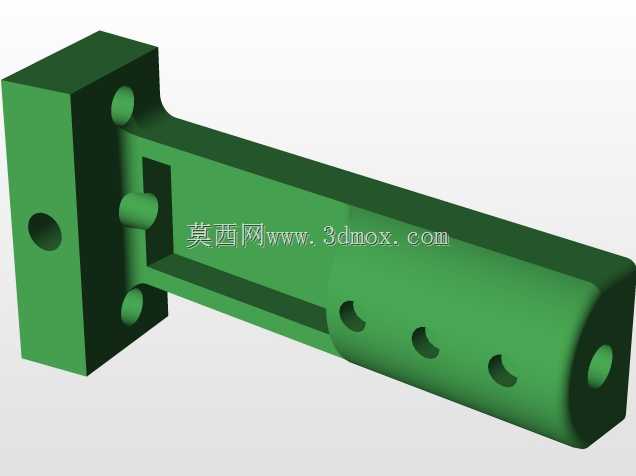

　　在工业现场环境监测、小型气象站搭建、农业大棚环境参数采集、室内空气质量监测等场景中，集成压力、温度、湿度三类参数检测的传感单元，往往需要兼顾安装便捷性、PCB防护性与气流通畅性，这套适配MS5637压力传感芯片与HDC1080温湿度传感芯片的外壳结构，正是针对这类集成检测需求完成的结构设计。从实际使用场景来看，这类集成传感单元常被安装在设备机柜侧壁、户外监测立杆、农业设施支架上，外壳左侧的L型安装座就是针对这类安装场景设计，安装座上预留的四个沉孔可适配M3规格的固定螺丝，既可以直接通过螺丝锁附在平整的安装立面，也能配合L型转接支架固定在管状立杆上，安装座与主体筒身之间做了加厚的过渡筋，避免安装锁紧时应力集中导致筒身变形，

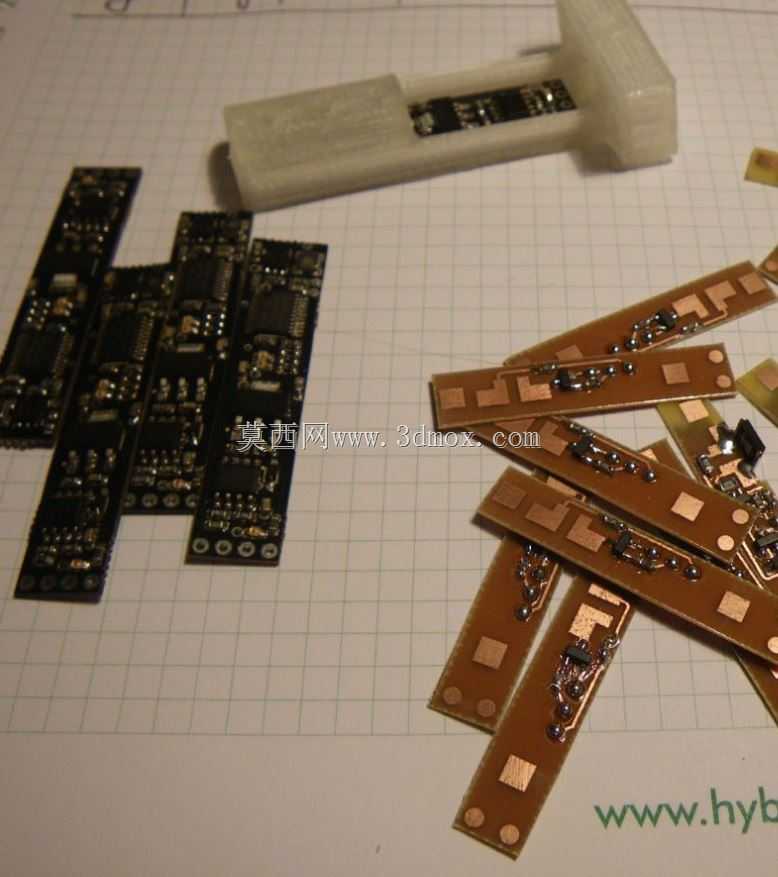

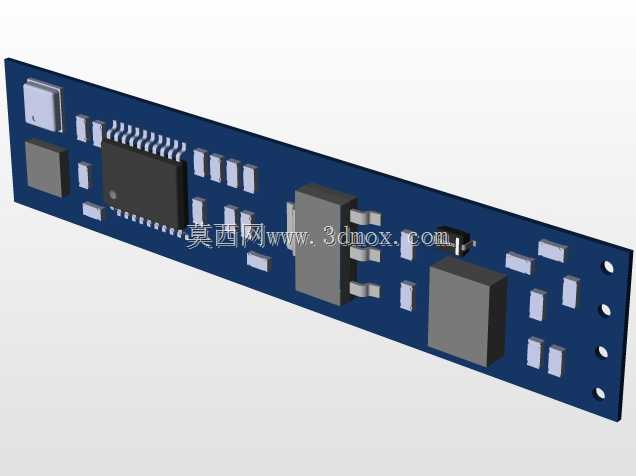

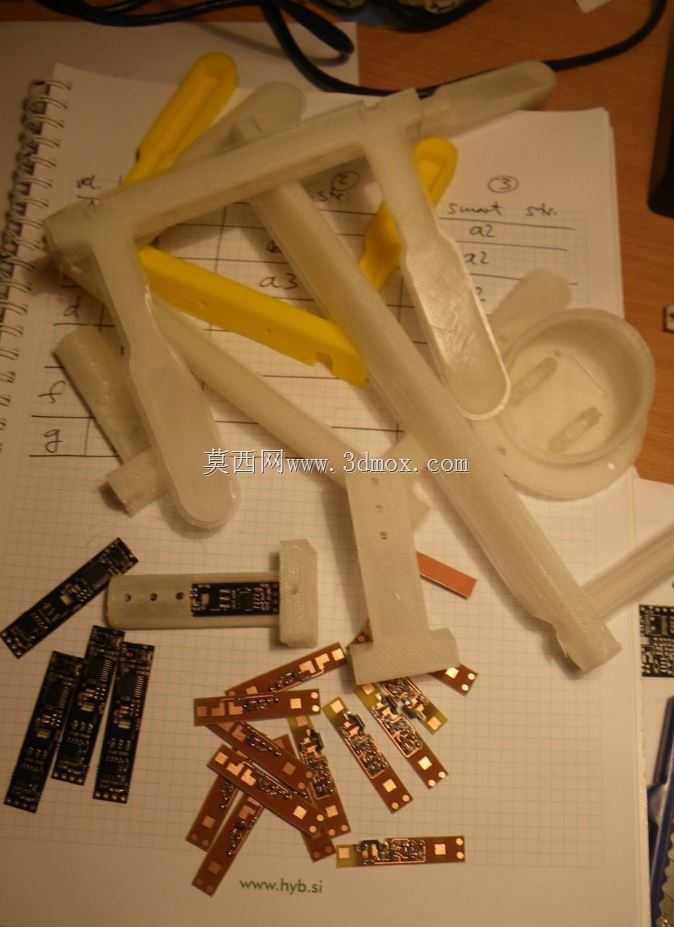

　　影响内部PCB的固定精度。主体筒身采用半开放的腔体设计，内部腔体尺寸完全匹配对应PCB的外形轮廓，PCB可从筒身尾端直接滑入腔体，腔体内部预留的定位凸台刚好卡在PCB的安装孔位处，不需要额外打胶就能完成PCB的轴向定位，避免运输或使用过程中PCB移位导致传感芯片与通气孔错位。筒身侧壁开设的三个半圆形通气槽，是经过气流模拟验证的位置设计，既能够保证外部空气顺畅流入腔体内部，让温湿度、压力芯片充分接触被测空气，保证检测数据的响应速度与准确性，又能避免大颗粒灰尘、飞溅水滴直接溅落到芯片表面，配合可选配的透气防水膜，可满足IP54级别的防护需求，适配户外半露天的使用场景。筒身末端的中心通孔是为走线预留的通道，

　　PCB上的供电与通讯线缆可从该孔穿出，连接到后端的采集主控单元，孔位边缘做了圆角倒边处理，避免穿线时割伤线缆绝缘层，造成短路隐患。从设计思路上看，这套结构没有采用传统的上下扣合外壳方案，而是采用一体化的侧装腔体设计，减少了外壳零件数量，不需要额外设计卡扣或螺丝柱来固定上下壳，既降低了3D打印或注塑生产的成本，也减少了装配步骤，现场安装时只需要将焊好元件的PCB滑入腔体，在尾端打少量密封胶固定线缆即可完成组装，大幅提升了装配效率。安装座的厚度设计为8mm，足够承受常规安装场景下的外力冲击，即使在户外遇到大风、轻微磕碰的情况，也不会出现安装座断裂的问题。筒身的外径设计为20mm，整体长度从安装座立面到筒身尾端为65mm，

　　属于非常紧凑的尺寸规格，不会占用过多安装空间，即使在空间局促的设备机柜内部，也能轻松找到合适的安装位置。在实际选型使用时，需要注意安装方向尽量让通气槽朝下，避免雨水或冷凝水顺着槽口流入腔体内部，长期积留影响芯片寿命；安装座的固定螺丝锁紧扭矩建议控制在0.6N·m以内，避免扭矩过大导致安装座开裂。这套结构的壁厚统一设置为2mm，对于3D打印的PLA、PETG材料，或者注塑的ABS、PC材料都有足够的结构强度，不需要额外做加厚处理，同时也能控制整体重量，整套外壳装配完成后的总重量不到20g，对安装支架的负载要求极低。腔体内部的定位凸台高度为1.5mm，刚好将PCB托在腔体中心位置，让PCB两面都留有足够的空气流通间隙，避免PCB贴紧壳体内壁导致温湿度检测出现滞后偏差。筒身前端的封闭设计，是为了避免正面直射的气流直接冲击压力芯片，造成压力检测数据出现波动，保证压力检测的稳定性。
