单轨格雷码微型绝对位置光电编码器结构

　　在小型精密回转工位、微型执行机构、便携检测设备这类安装空间极度受限的场景里，常规多码道光电编码器的体积往往难以适配，这类应用既需要断电后仍能保留位置信息的绝对位置检测能力，又对器件的径向、轴向尺寸有严苛限制，同时还要控制传感单元的布设数量，降低配套电路的布线与信号处理复杂度。这款微型绝对位置光电编码器正是针对这类紧凑空间的回转位置检测需求设计，核心采用5个光学传感器搭配单轨码道的结构方案，通过单轨上排布的格雷码编码图案，实现30个绝对位置的分辨能力，相比传统多码道绝对编码器，单轨设计大幅压缩了码盘的径向尺寸，不需要在码盘上排布多圈同心码道，码盘整体外径可以做到极小的尺寸，适配微型回转轴的安装需求。从结构设计逻辑来看，

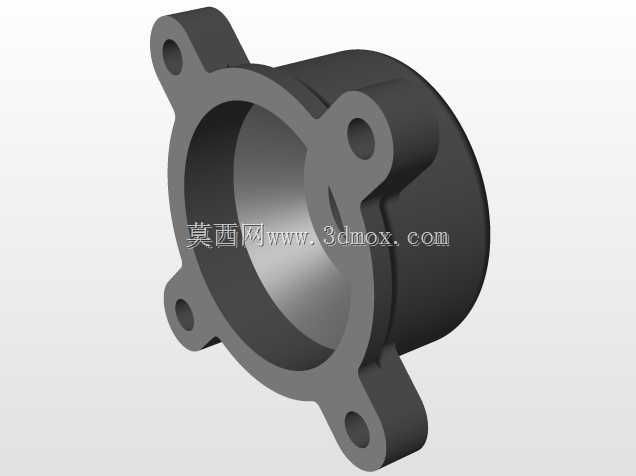

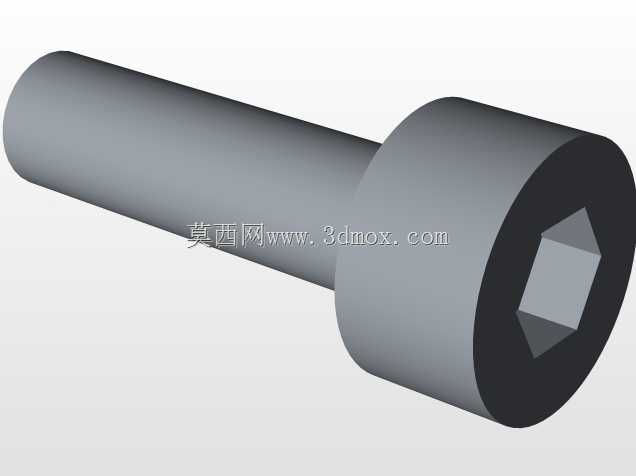

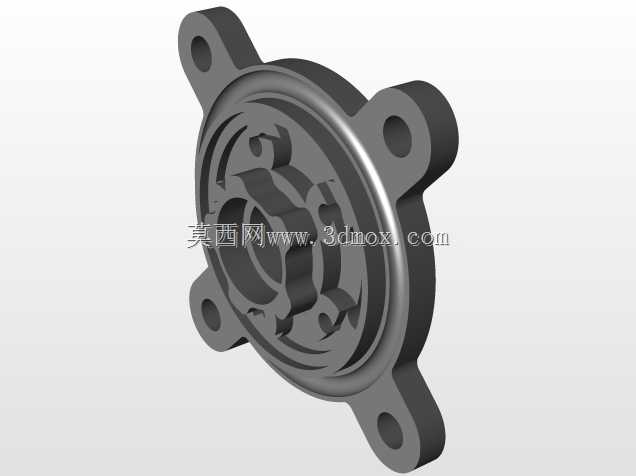

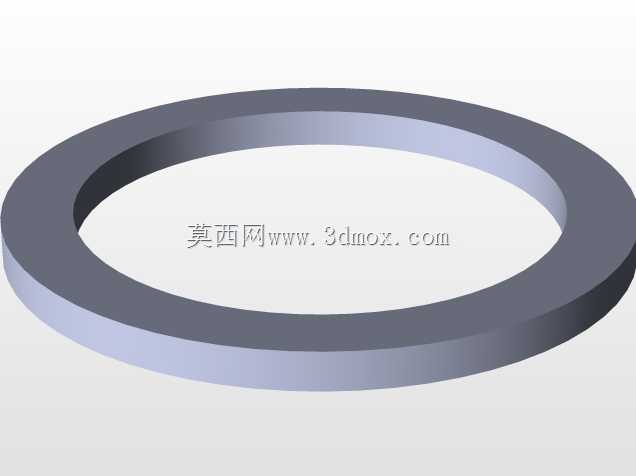

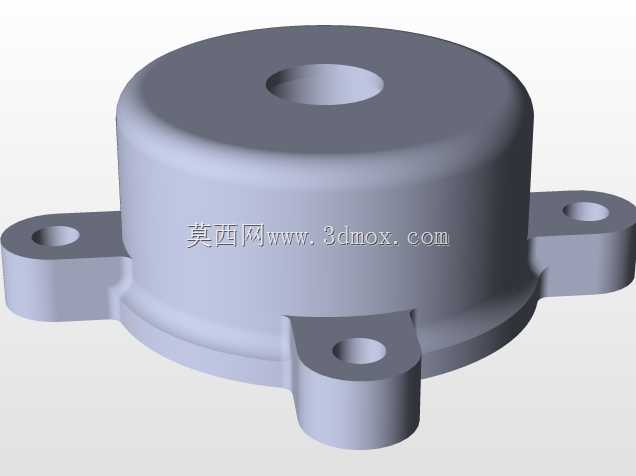

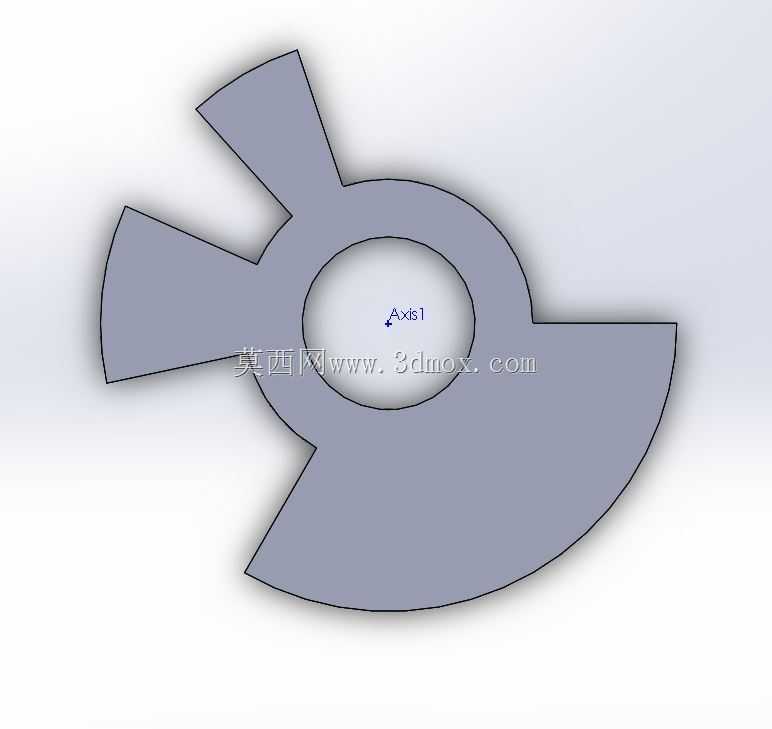

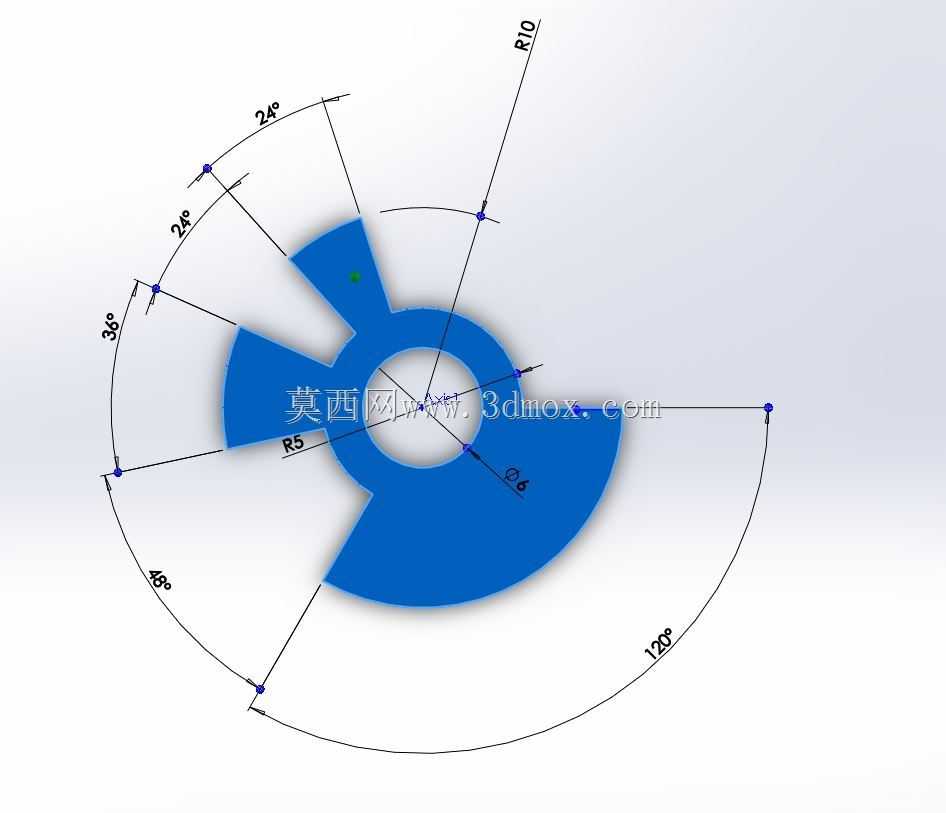

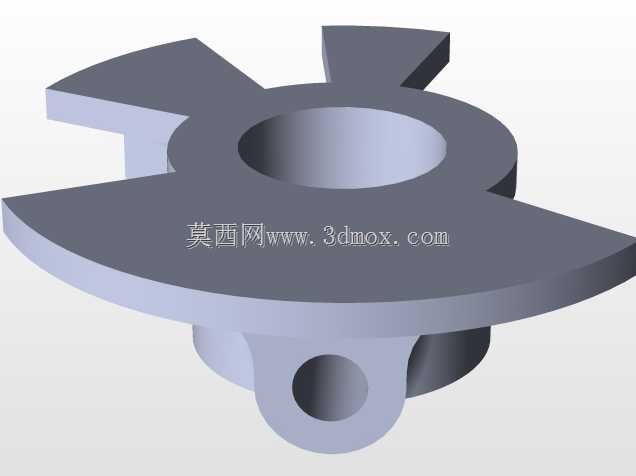

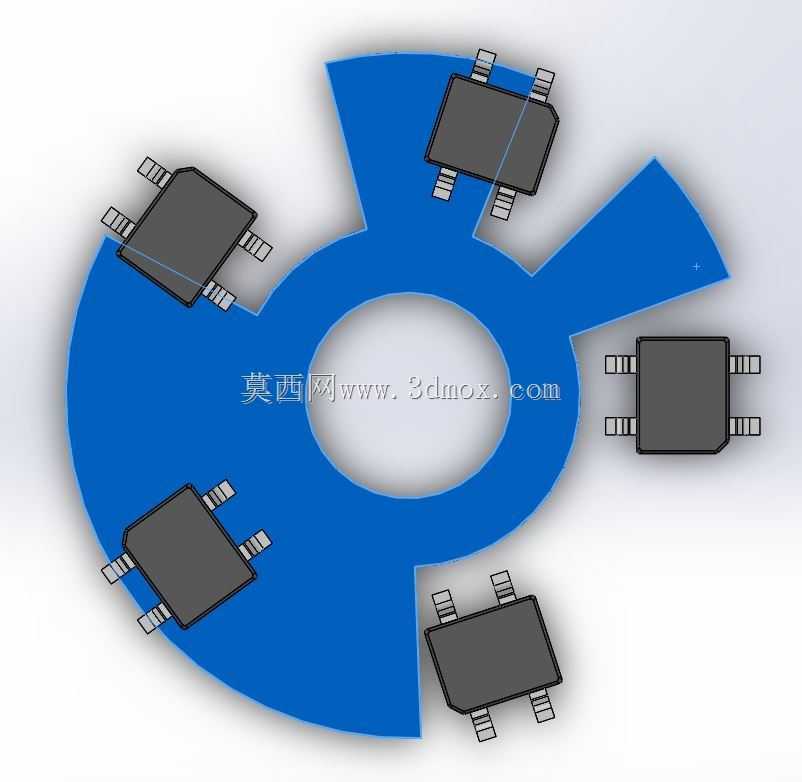

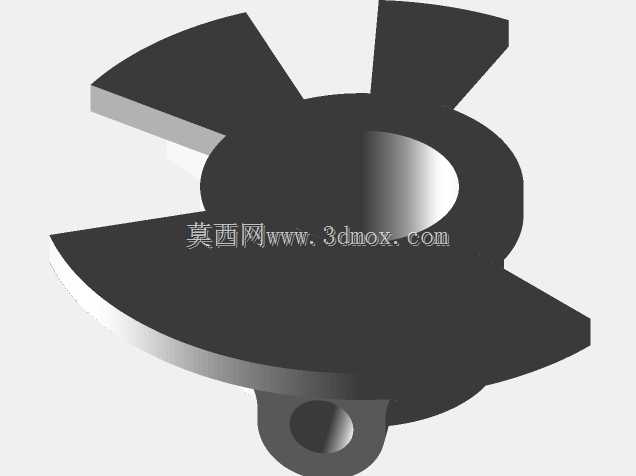

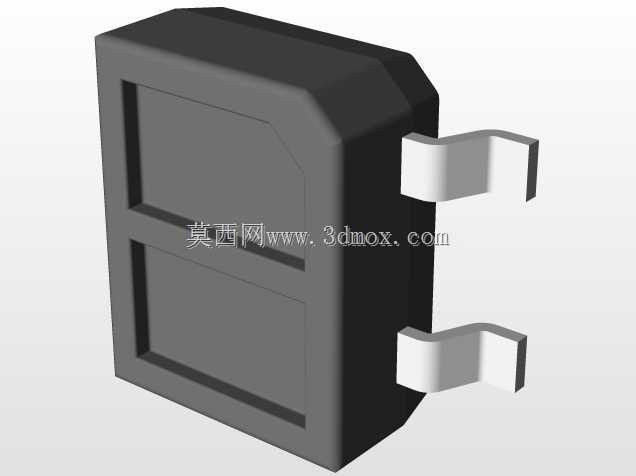

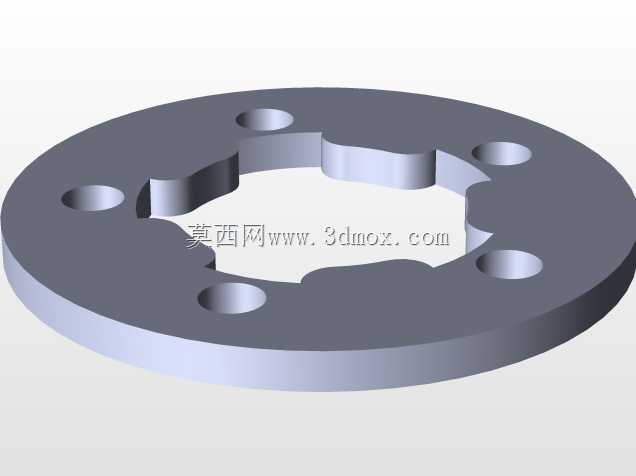

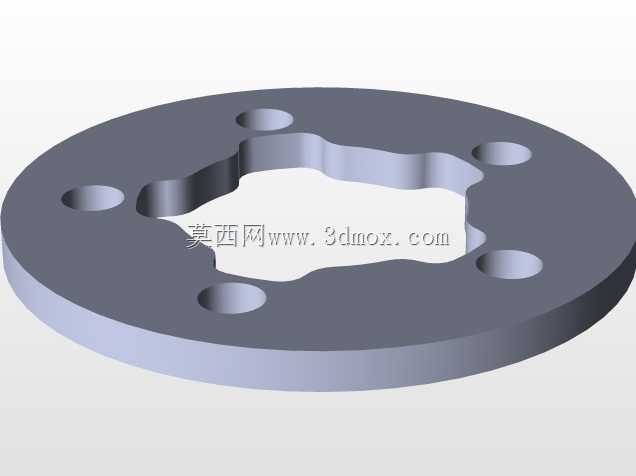

　　码盘采用扇形带中心安装孔的结构形式，中心孔直接与被测回转轴配合，通过轴孔的公差配合保证码盘与转轴的同轴度，避免转动过程中出现码盘偏心导致的读码误差；码盘上的三个不同角度的凸沿与扇形缺边共同构成单轨格雷码的编码图案，每个角度位置对应的码道通断状态唯一，且相邻位置切换时只有一位传感器的输出状态发生跳变，从根本上避免了二进制码切换时可能出现的多位跳变带来的读数误码问题，这也是格雷码编码在位置检测场景中最核心的应用优势。5个光学传感器沿码盘的单码道圆周方向排布，每个传感器对应码道上的一个检测点位，传感器的发射端与接收端分置码盘两侧，当码盘随转轴转动时，码盘的实体部分会遮挡光路，缺口部分允许光线通过，传感器将光信号转换为电信号后，

　　通过5位二进制的格雷码组合，即可唯一对应转轴当前所处的角度位置，全程不需要额外的归零操作，设备上电瞬间即可读取当前的绝对位置，不存在增量式编码器开机需要找参考点、断电后位置丢失的问题，非常适合需要频繁启停、断电后需要保留位置信息的小型回转机构。在安装边界设计上，码盘的轴向厚度做了薄型化处理，整体轴向占用空间极小，不需要预留多码道传感器的多层布设空间，5个传感器可以在同一平面内沿圆周排布，配套的电路PCB也可以做薄型化设计，整个编码器组件的轴向总厚度可以控制在毫米级，能够嵌入到微型舵机、小型旋转工作台、便携检测仪器的转轴内部，不会额外增加设备的整体体积。实际应用中，这类微型编码器可以用于小型云台的角度位置反馈、微型阀门的开度检测、

　　小型自动化设备的回转工位定位、手持检测设备的旋钮位置识别等场景，相比磁电式微型编码器，光电式的检测精度不受周边磁场干扰，在靠近电机、磁钢等带磁部件的安装场景下，检测稳定性更有优势；而单码道的设计相比同分辨率的多码道光电编码器，零件加工难度更低，码盘的图案只需要单圈加工，不需要保证多圈码道的位置度公差，无论是采用蚀刻加工还是精密冲压加工码盘，良率都更高，装配时也不需要调整多组传感器的相对位置，只需要保证5个传感器沿圆周的角度位置与设计值一致即可，大幅降低了批量生产时的装配调试难度。在结构细节处理上，码盘的边缘做了无毛刺设计，避免高速转动时出现气流扰动带来的抖动，中心安装孔的公差选用过渡配合，既可以保证与转轴的连接牢固度，又不会因为过盈量过大导致码盘安装时出现变形，影响码道的平面度；码盘的材质选用不透光的薄型金属片，兼顾结构强度与薄型化需求，长期使用不会出现塑料码盘的老化变形问题，在常规工业环境的温度范围内，尺寸稳定性更好，能够长期保证检测精度的一致性。信号输出层面，5路传感器的输出直接对应格雷码的5位数据，后端只需要通过简单的格雷码转二进制码的逻辑转换，即可输出对应的位置数值，不需要复杂的信号处理算法，对后端控制器的算力要求极低，即便是最简单的8位单片机也可以轻松完成数据读取，进一步降低了整套检测方案的硬件成本，非常适合对成本敏感的大批量民用、工业用小型设备的位置检测需求。
