电路用传输发射传感器结构设计

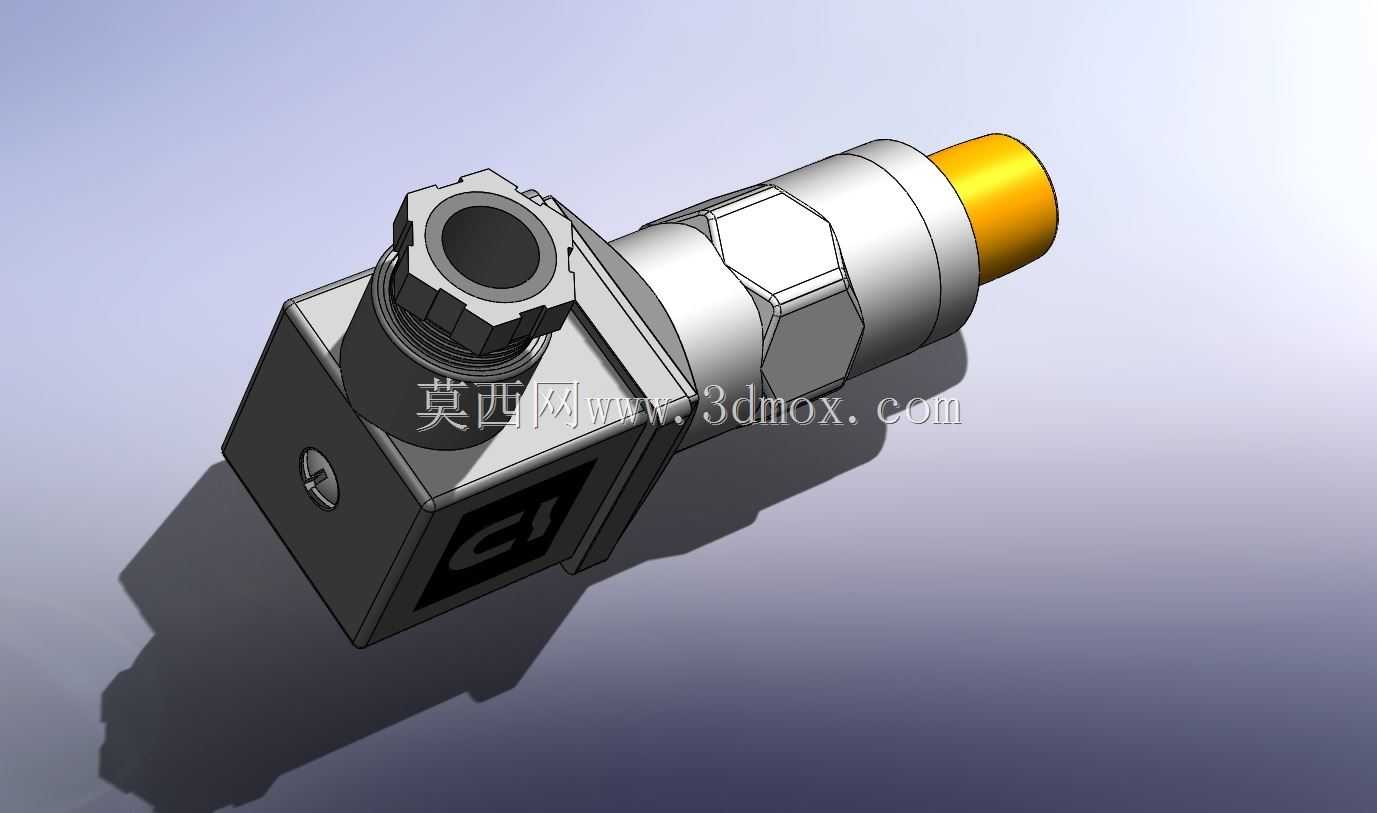

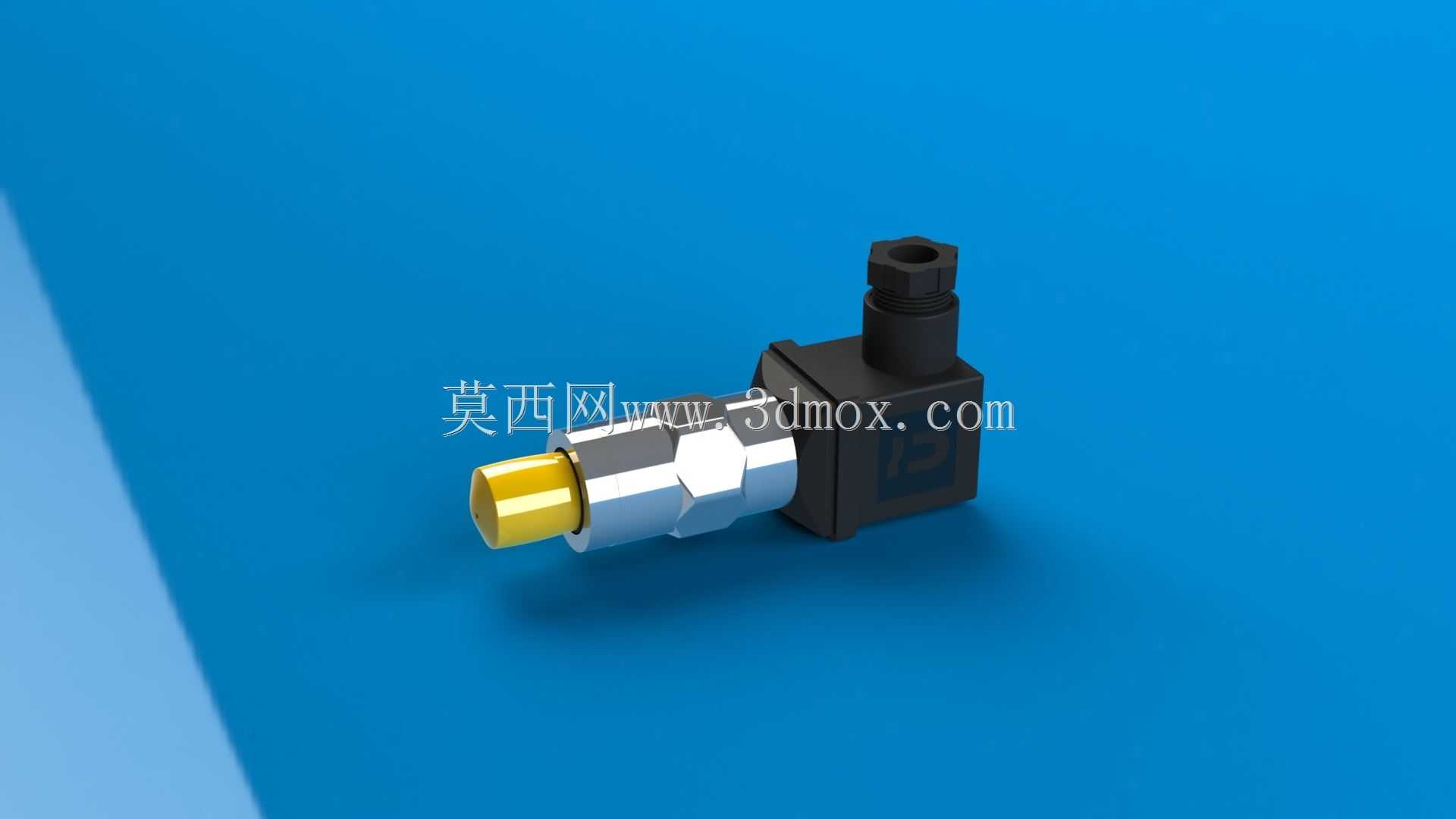

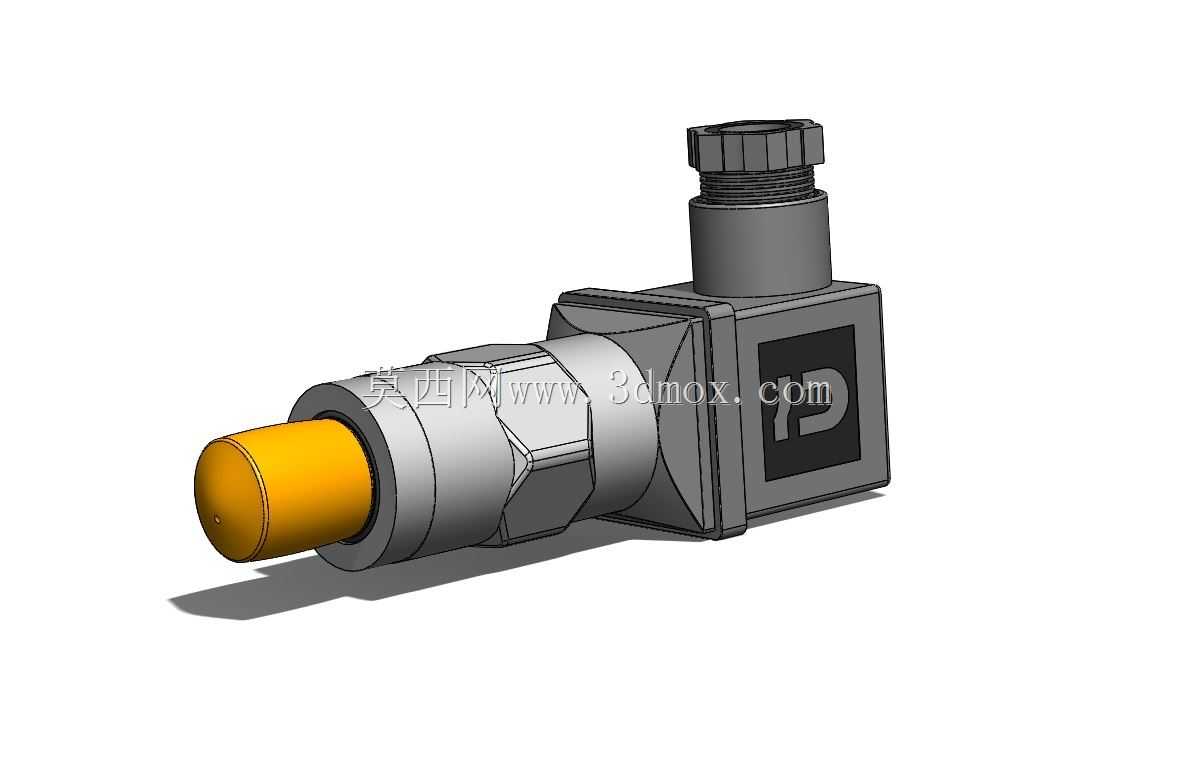

　　在工业测控、电路信号传输的实际工程场景中，这类发射传感部件承担着前端信号采集与链路传输的核心作用，常被集成在液压系统状态监测、工业自动化产线信号采集、小型机电设备的电路信号反馈回路中，负责将被测位置的物理量转换为可传输的电信号，通过配套的电路链路传递至后端处理单元，为设备的运行状态判断、闭环控制提供基础数据支撑。从结构设计的角度来看，该部件采用了分体式的功能分区设计，前端的金属接头段承担介质对接与信号感应的核心功能，表面做了防锈镀层处理，适配常规工业环境下的介质接触需求，接头处的六角结构是专门为安装紧固设计的受力位，可匹配标准开口扳手完成安装锁紧，避免安装过程中出现打滑、施力不均导致的密封失效问题。

　　中段的金属过渡段做了阶梯轴式的尺寸设计，既可以保证内部感应元件的安装空间，又能通过台阶面实现安装时的轴向定位，控制部件插入对接端口的深度，避免过度插入顶坏内部电路或者插入不到位导致信号接触不良。尾部的黑色塑壳段是内部电路的防护腔体，采用工程塑料注塑成型，具备基础的绝缘、防尘能力，顶部的出线接头做了外螺纹结构，可配套标准的电缆防水接头，实现引出线缆的固定与进线位置的密封，防止工业现场的粉尘、水汽从进线位置进入腔体内部，造成电路短路或者元件腐蚀。在实际安装边界的考量上，这类传感器的整体径向尺寸控制在常规工业安装孔的适配范围内，轴向总长度适配多数小型设备的安装空间预留，安装时不需要对原有设备的安装位做额外的扩孔或者切削改造，

　　可直接替换同规格的老旧传感部件，降低设备维护的改造成本。设计过程中，针对电路传输的抗干扰需求，金属接头段与塑壳段的衔接位置做了屏蔽衔接结构，可将前端感应区域的干扰信号通过金属壳体导出，避免外部电磁环境对传输信号造成干扰，保证信号传输的稳定性，尤其是在变频设备、伺服电机周边的强电磁环境下，这种屏蔽结构的设计能有效降低信号丢包、数值漂移的概率。从使用场景的适配性来看，该部件的结构设计兼顾了固定式安装与临时检测的使用需求，前端接头的标准规格可适配多数工业场景下的通用检测接口，不需要定制专属的对接接头，在设备日常巡检、故障排查的临时检测场景中，也可以快速对接完成信号采集，不需要复杂的安装调试流程。在建模过程中，

　　需要重点关注各段衔接位置的同轴度公差，尤其是前端感应头与中段金属壳体的同轴度，若同轴度偏差过大，安装时会出现对接卡滞、密封面贴合不严的问题，直接影响部件的防护等级与信号传输精度；尾部塑壳与金属段的配合位置需要设计合理的扣合或者粘接限位结构，保证长期使用过程中不会因为设备振动出现两段松脱的情况，避免内部电路暴露在工业环境中。另外，顶部出线接头的内孔尺寸需要匹配常规的传感线缆外径，既不能过大导致密封失效，也不能过小造成线缆穿装困难，建模时需要预留足够的公差带，适配不同厂家生产的同规格线缆的尺寸偏差。这类传感部件虽然整体体积不大，但在整个电路测控链路中属于前端核心部件，结构设计上的细节处理直接决定了整个检测回路的可靠性，比如六角安装位的对边尺寸需要严格遵循标准紧固件的尺寸规范，否则现场维护时会出现扳手不匹配、无法紧固拆卸的问题；金属壳体的壁厚需要兼顾结构强度与内部元件的安装空间，壁厚过薄会导致安装紧固时出现壳体变形，挤压内部的感应元件造成参数偏移，壁厚过厚则会造成材料浪费，同时增大部件整体重量，长期使用可能因为振动导致安装螺纹滑牙。
