LM2596可调直流降压电源模块结构设计

　　在工业控制板卡供电、嵌入式开发原型验证、小型机电设备低压供电、车载电子改装、实验室电路调试等场景中，非隔离式DC-DC降压模块是应用频次极高的基础供电部件，这类部件不需要复杂的外围电路设计，就能完成高压直流到低压直流的稳定转换，大幅缩短硬件开发的周期，降低分立元件搭焊带来的故障概率。本次呈现的LM2596架构可调降压模块，核心采用成熟的LM2596开关稳压芯片作为主控，区别于固定输出版本的模块，这款设计通过三个多圈可调电位器的配置，可实现输出电压的连续调节，同时支持输出电流阈值的可调限制，最大持续输出电流可达3A，能够覆盖绝大多数小功率负载的供电需求。

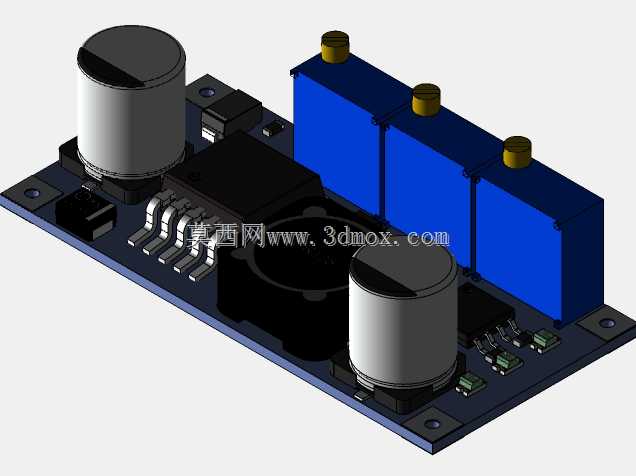

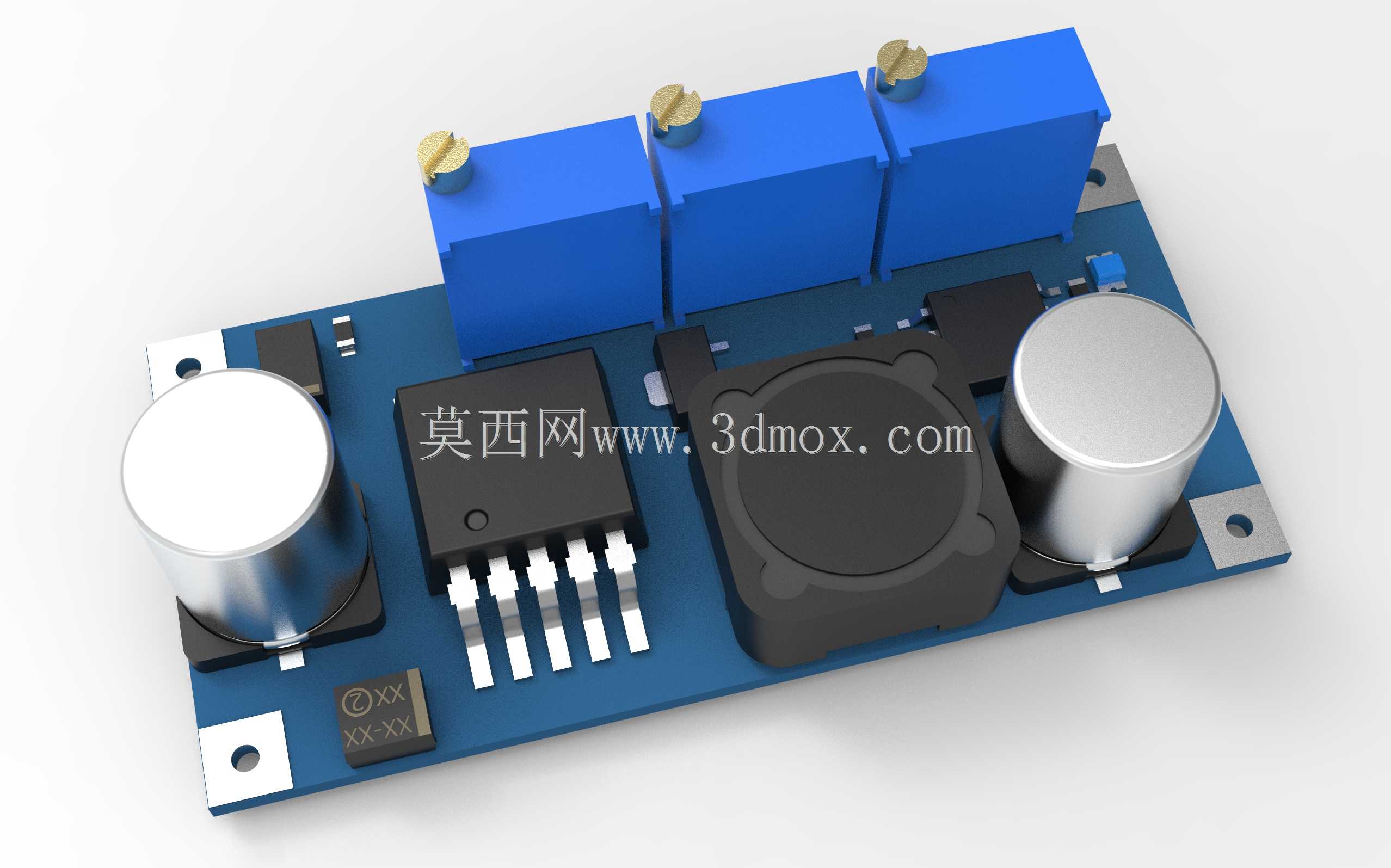

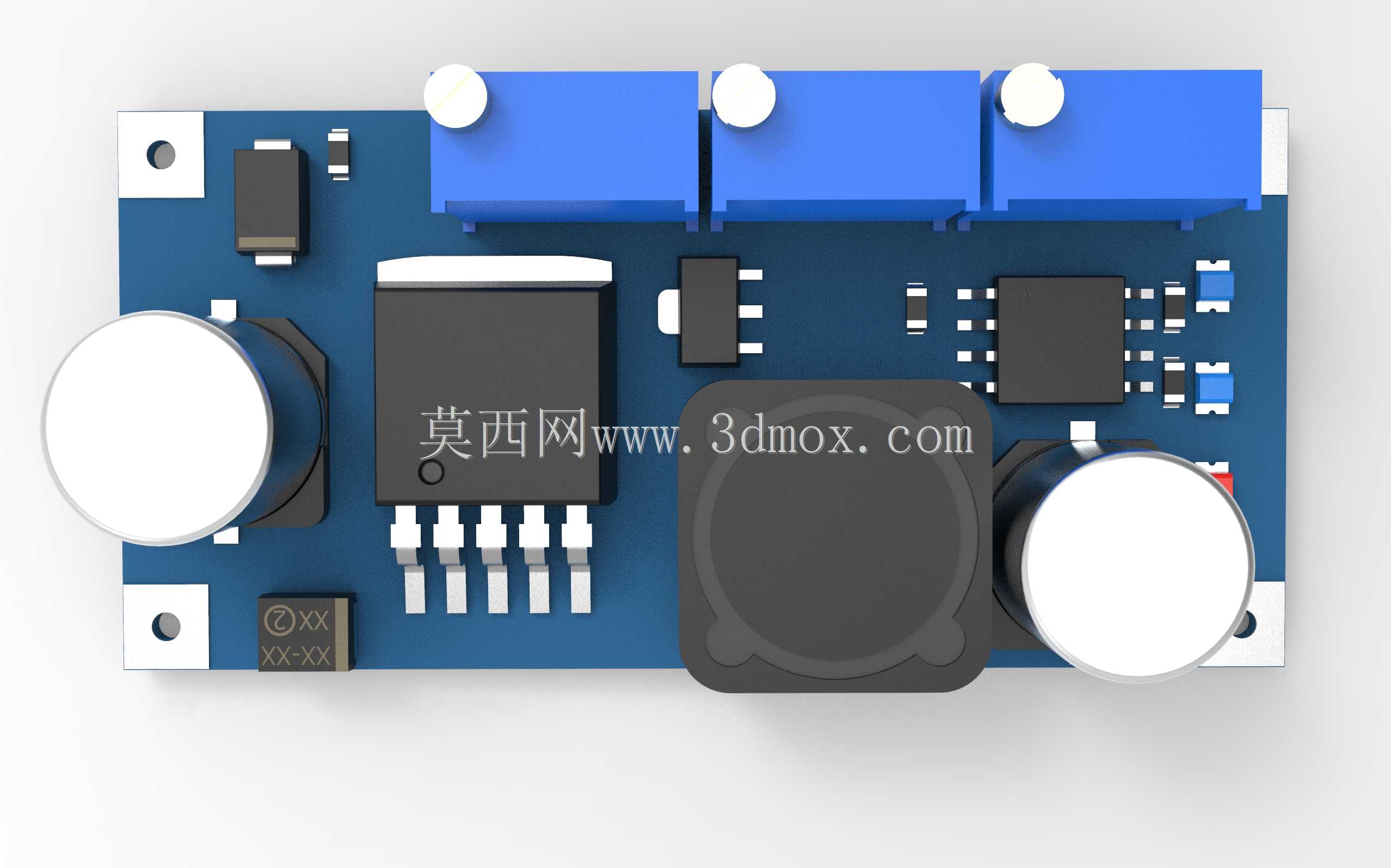

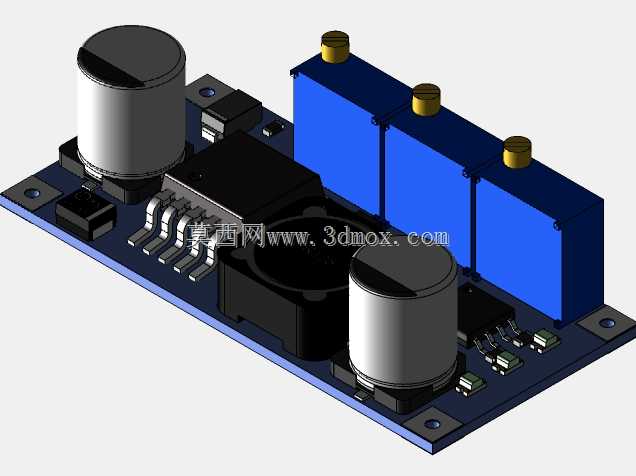

　　从电路布局的设计思路来看，模块采用单面FR-4玻纤板作为基底，功率回路与信号回路做了清晰的分区：输入端布置大容值铝电解电容完成输入滤波，吸收前端供电的纹波与浪涌冲击，紧邻芯片引脚布置高频去耦电容，降低开关动作产生的高频干扰；功率电感选用屏蔽式封装，相比开放式电感能够大幅降低漏磁，避免对周边敏感器件造成电磁干扰，输出端同样搭配铝电解电容与陶瓷电容的组合滤波，保证输出电压的纹波控制在较低水平。三个蓝色多圈电位器沿电路板上边缘一字排开，分别对应输出电压调节、恒流阈值调节、过流保护点调节，电位器选用金属旋钮的精密多圈型号，调节精度高，旋钮顶部的一字槽方便用螺丝刀精细调整参数，调试过程中不需要额外焊接元件，直接旋转旋钮即可完成参数整定。

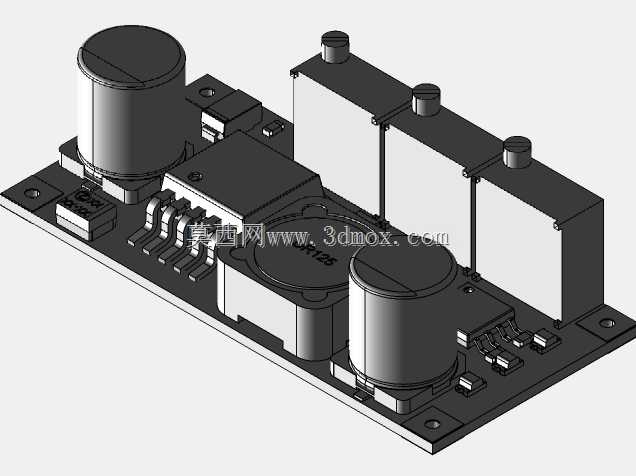

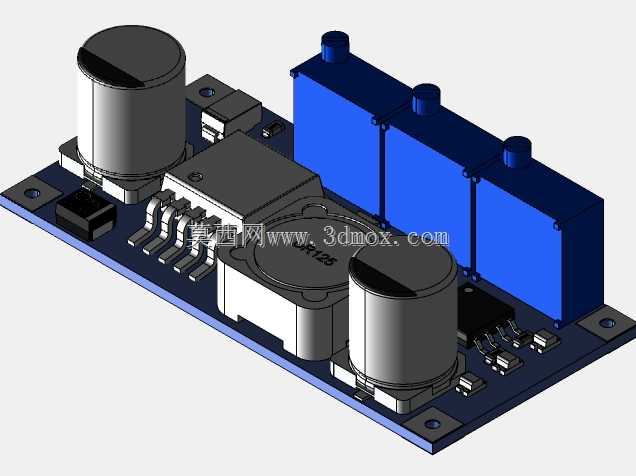

　　从安装边界与结构尺寸来看，电路板采用矩形布局，四个角预留了标准直径的安装孔，孔位间距符合通用小功率电源模块的安装规范，既可以用铜柱配合螺丝固定在设备壳体内部的安装柱上，也可以通过背胶粘贴在平整的结构面上，安装方式灵活。板上元件的高度做了统一管控，最高的元件为两端的铝电解电容，整体高度控制在常规电子元件的安装限高范围内，不会占用过多的设备内部垂直空间，适配紧凑结构的设备内部安装需求。输入输出端采用焊盘式接线设计，也可根据使用需求自行焊接接线端子，方便不同场景的接线操作，无论是杜邦线插接做原型验证，还是直接焊线做永久式连接都能适配。

　　在实际使用场景中，这类模块常被用于将工业现场常见的24V直流供电转换为5V、12V等板卡需要的工作电压，给传感器、单片机控制板、小型继电器模组等部件供电；在车载改装场景中，可将车辆12V或24V的电瓶电压转换为车载电子设备需要的固定电压，避免车辆启动、发电机工作时的电压波动损坏后装电子设备；在实验室调试场景中，可配合可调直流电源，输出不同的电压值给待测电路供电，配合板载的电位器可以快速调整输出参数，不需要反复更换固定电压模块。设计过程中充分考虑了散热需求，LM2596芯片本身自带散热焊盘，在电路板上对应位置做了铺铜处理，能够将芯片工作产生的热量通过铜箔快速散出，在3A满负载输出的工况下，不需要额外加装散热片也能维持稳定工作，若长期工作在满负载、高环境温度的场景，也可在芯片表面粘贴小型散热片进一步提升散热能力。

　　模块的元件排布充分考虑了生产焊接与后期维修的便利性，所有直插元件与贴片元件的间距都符合SMT生产的工艺要求，不存在元件过近导致焊接连锡的风险，后期若出现元件损坏，也有足够的操作空间进行拆焊更换。功率回路的走线做了加宽处理，能够承载3A持续电流通过时的载流需求，避免走线过窄导致的线路压降过大、走线发热等问题，大电流路径的走线尽量短直，减少回路电感带来的尖峰干扰。板上还预留了指示灯的安装位置，可直观指示模块的工作状态，方便调试过程中快速判断模块是否正常工作。
