带踏板手动旋转式管道安装支撑顶升装置

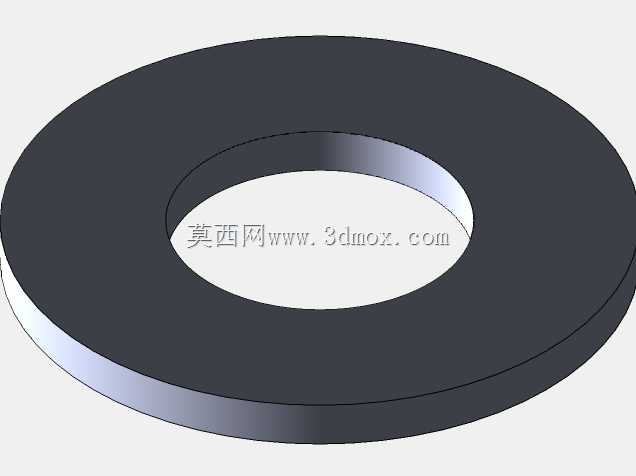

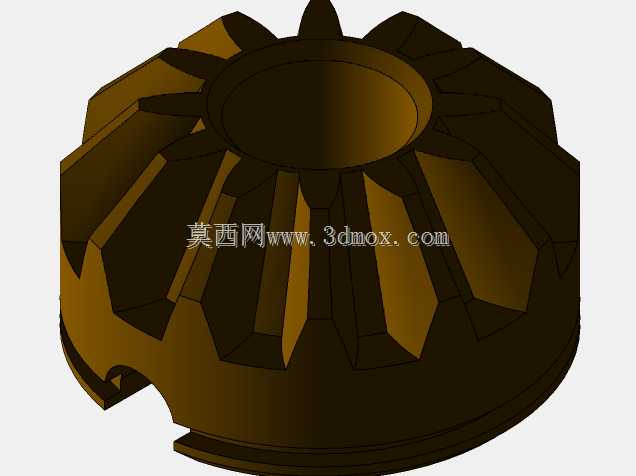

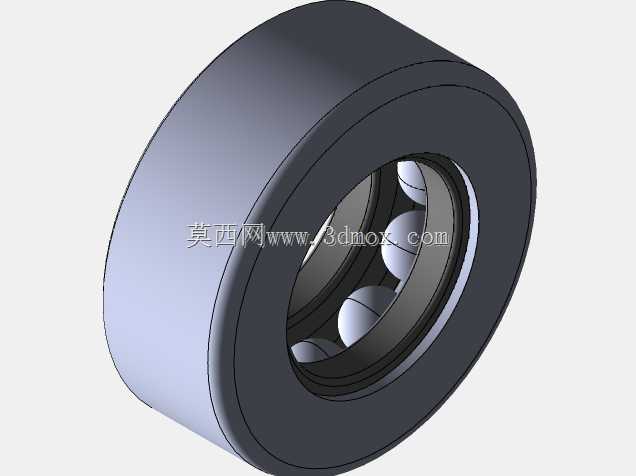

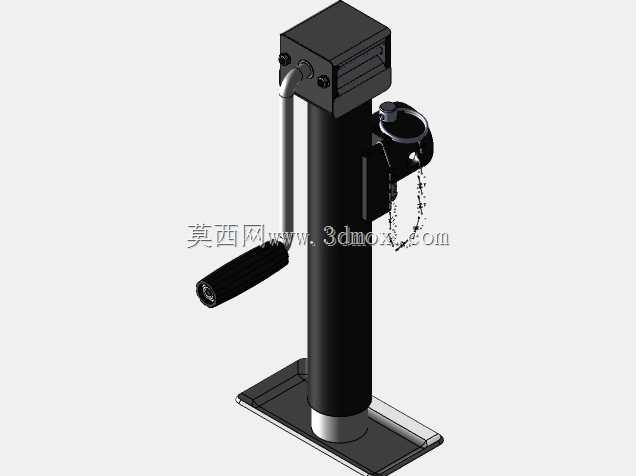

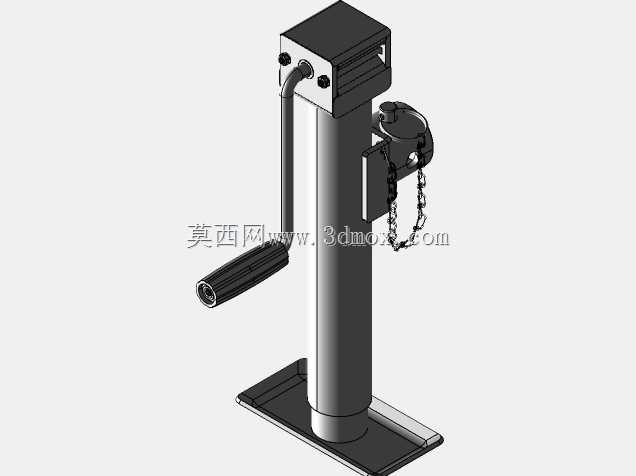

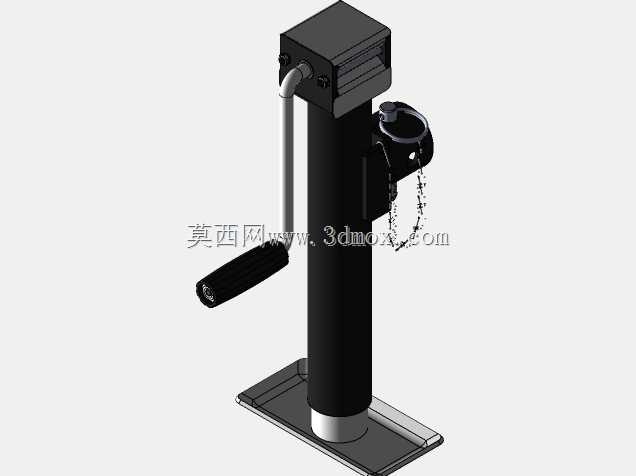

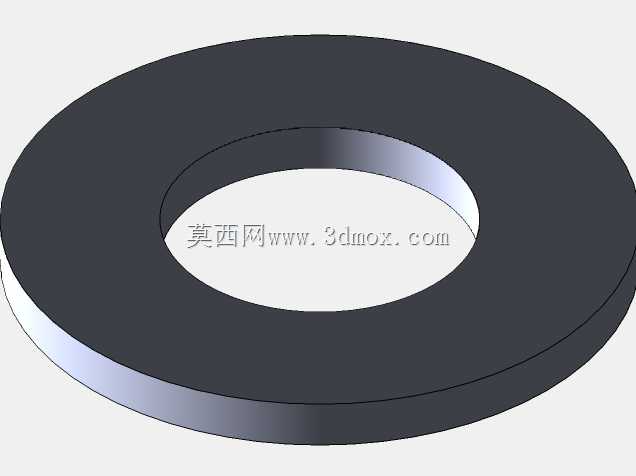

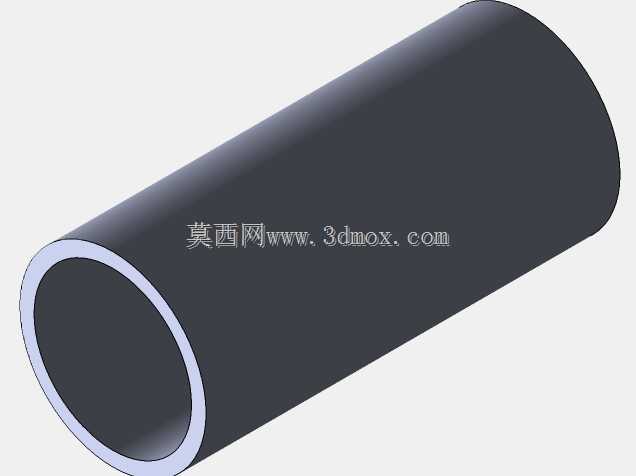

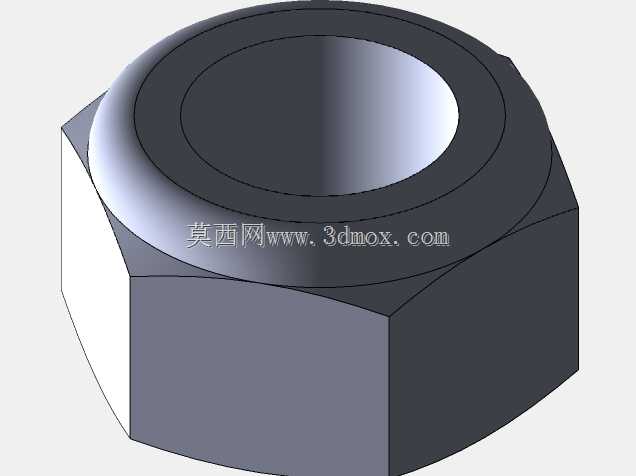

　　在户外管线铺设、拖车挂载管线临时固定、小型管路对接作业场景里，这类带旋转功能的手动顶升支撑装置的使用频率远高于常规立式千斤顶，核心原因是常规千斤顶仅能提供垂直方向的顶升力，无法在支撑到位后通过旋转调整上部承载的管道周向角度，而管道对接作业中，管口法兰的螺栓孔对位、管道焊缝组对的错边量调整，都需要在支撑承重的状态下完成小角度周向微调，这也是这类装置区别于普通承重千斤顶的核心设计出发点。从结构功能来看，装置主体采用立式套筒式承载结构，外套筒作为主要承力构件，底部设置带翻边的支撑底板，底板的长宽尺寸经过适配，既能够在松软的户外泥土地面提供足够的接地面积避免下陷，也能在拖车底盘的安装位上通过螺栓完成固定，不会因为顶升受力出现侧翻。

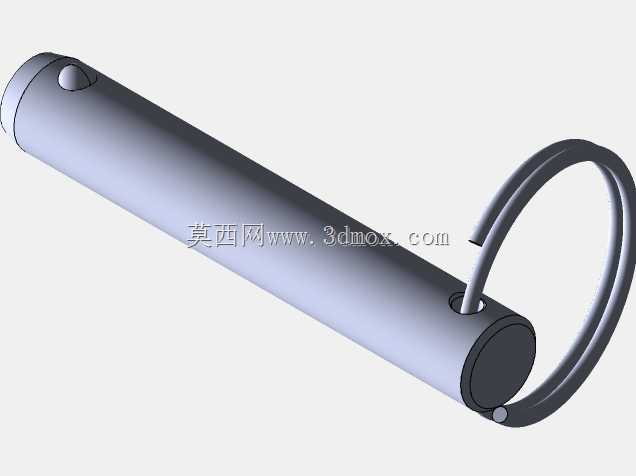

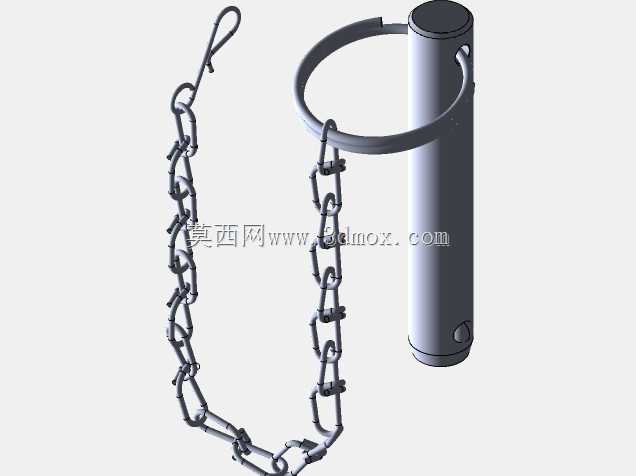

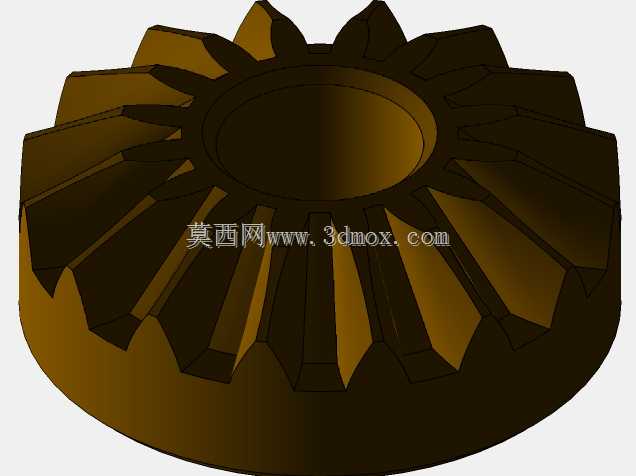

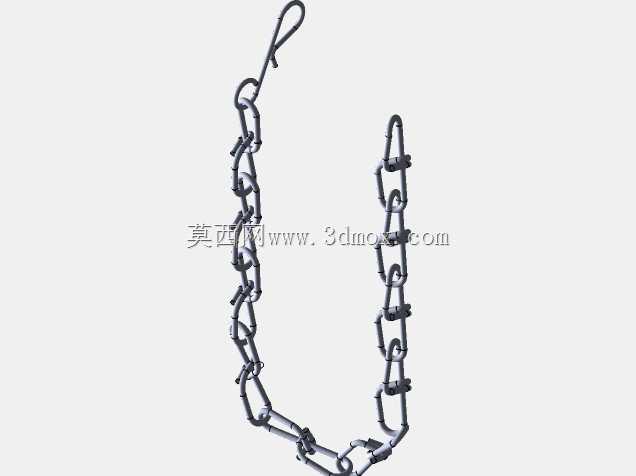

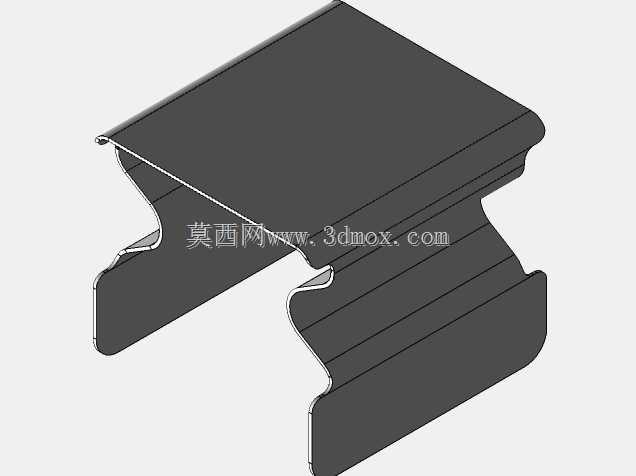

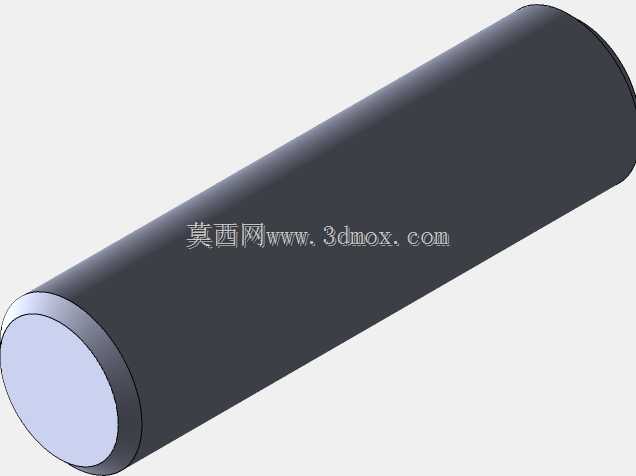

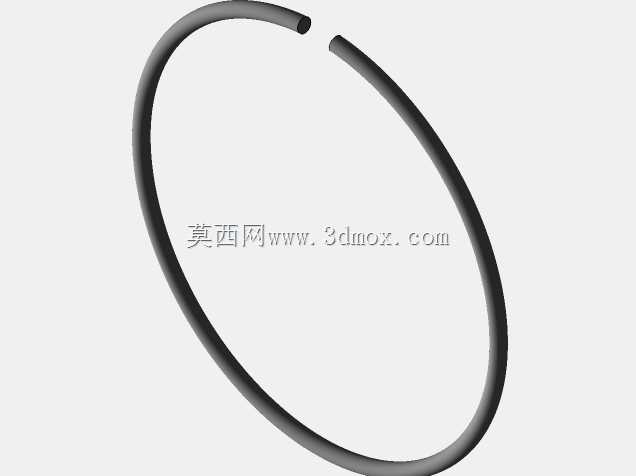

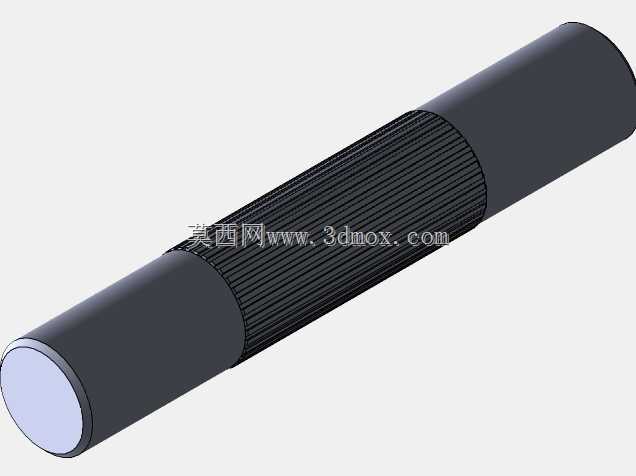

　　上部的承载端设置可旋转的管托结构，管托侧面带锁止插销，当管道旋转到目标对位角度后，插销插入外套筒对应位置的定位孔内，即可锁死旋转自由度，避免组对焊接或者法兰紧固过程中管道出现周向窜动。操作端采用摇把加踏板的复合操作结构，摇把连接内部的齿轮传动副，通过齿轮啮合带动内部丝杠升降，相比直接螺纹旋动的结构，齿轮传动的操作力更小，单人即可完成数吨级管道的顶升调整，踏板的设置主要用于快速预升，当需要快速把支撑装置升到接近管道底部的位置时，可以直接踩动踏板完成大行程快速升降，到位后再通过摇把进行毫米级的微调顶升，大幅减少空行程的操作时间。内部的传动结构采用齿轮与螺钉配合的限位方式，升降行程的上下极限位置都设置了硬限位，

　　避免操作过程中出现丝杠脱出或者套筒过位卡死的问题，锁止结构附带的链条主要用于防止插销丢失，作业时拔出插销完成旋转调整后，插销通过链条挂在装置本体上，不会因为现场杂物多、作业人员走动出现零件遗失的问题。从安装边界来看，装置的主体套筒外径控制在常规管道支撑的安装尺寸范围内，底部安装孔的孔位间距适配多数拖挂设备底盘的预留安装位，不需要额外做安装板的二次加工即可直接固定，上部管托的弧形开口尺寸适配常见的圆形管道外径范围，不需要额外更换管托配件就能覆盖多数中小管径的管道支撑需求。设计过程中需要重点考虑的是承载状态下旋转结构的配合间隙，间隙过大会导致管道调整时出现晃动，影响组对精度，间隙过小则会在承重后出现旋转卡滞，

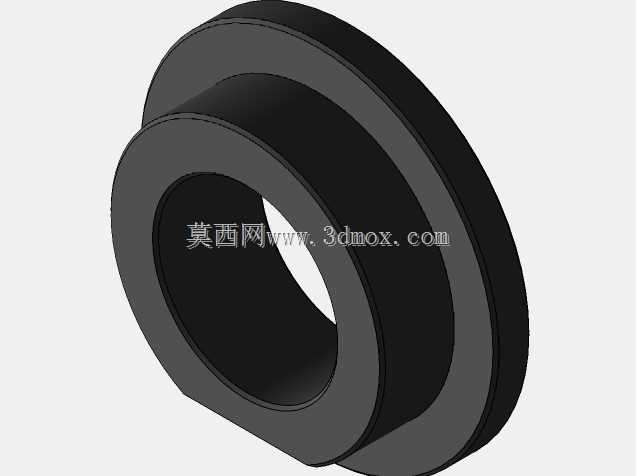

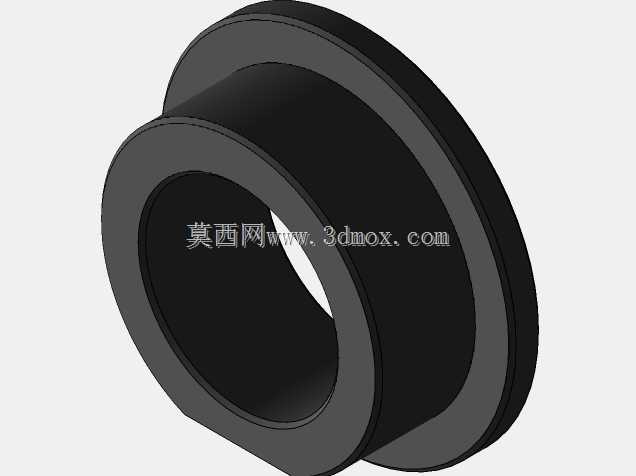

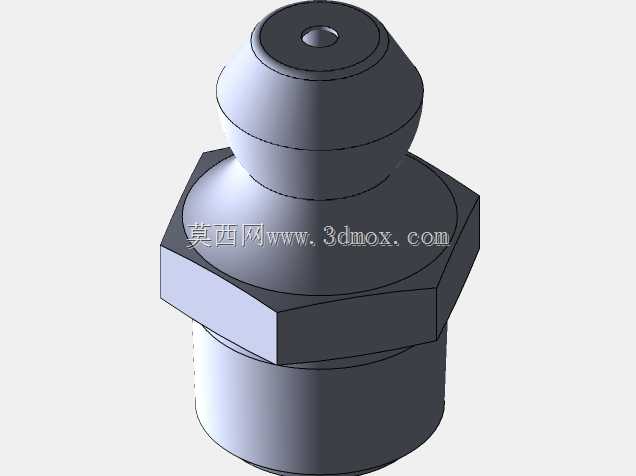

　　需要在旋转配合面设置自润滑衬套，减少长期户外使用后的锈蚀磨损问题，同时外套筒的表面做喷塑处理，适应户外作业的潮湿、多尘环境，避免套筒表面锈蚀导致升降阻力增大。这类装置的实际使用场景并不局限于管道安装，在拖车驻车时的车身支撑、小型设备安装时的水平度调整、户外临时作业平台的支撑调平场景中都能适用，核心是兼顾了垂直顶升承重与周向旋转调整的双重功能，相比单一功能的支撑件，能够减少作业现场携带的工具种类，降低作业人员的装备负重。在结构建模过程中，需要重点验证齿轮传动副的啮合重合度，确保摇把转动过程中没有卡滞点，同时要校核套筒壁厚的承力强度，在额定承载工况下套筒的变形量要控制在允许范围内，避免出现承重后套筒弯曲导致的升降卡死问题，底部支撑底板的翻边高度也要做对应校核，保证在偏载受力时底板不会出现变形翘曲。锁销的定位孔需要沿外套筒周向等距分布，孔位间距对应管道调整的常用角度间隔，确保调整后能够快速找到锁止位置，不需要额外做角度测量就能完成常用角度的对位，提升现场作业的效率。
