带剪切螺栓保护的4S系列农机PTO传动轴

　　在农用动力机械与作业机具的动力传递场景中，PTO传动轴是衔接拖拉机动力输出端与还田机、打捆机、旋耕机等后置机具的核心传动部件，常年在露天泥水环境、大扭矩波动、频繁启停的工况下服役，过载失效是这类部件最常见的故障诱因。这款4S系列带剪切螺栓的PTO轴，核心设计逻辑就是通过剪切螺栓的预设失效阈值，实现传动系统的过载保护，避免扭矩突增时打坏机具内部齿轮、损伤拖拉机动力输出端花键，大幅降低田间作业的故障维修成本。

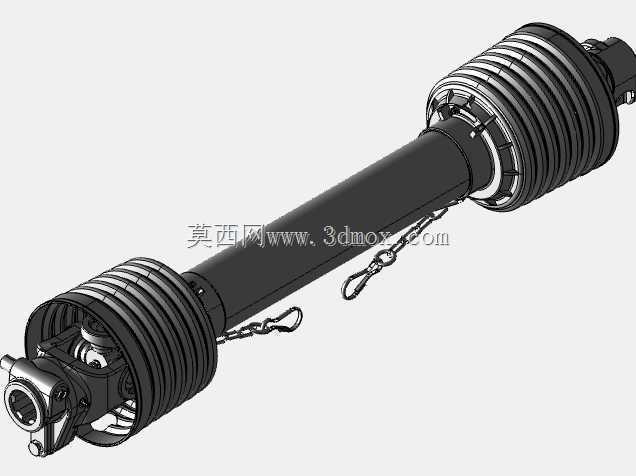

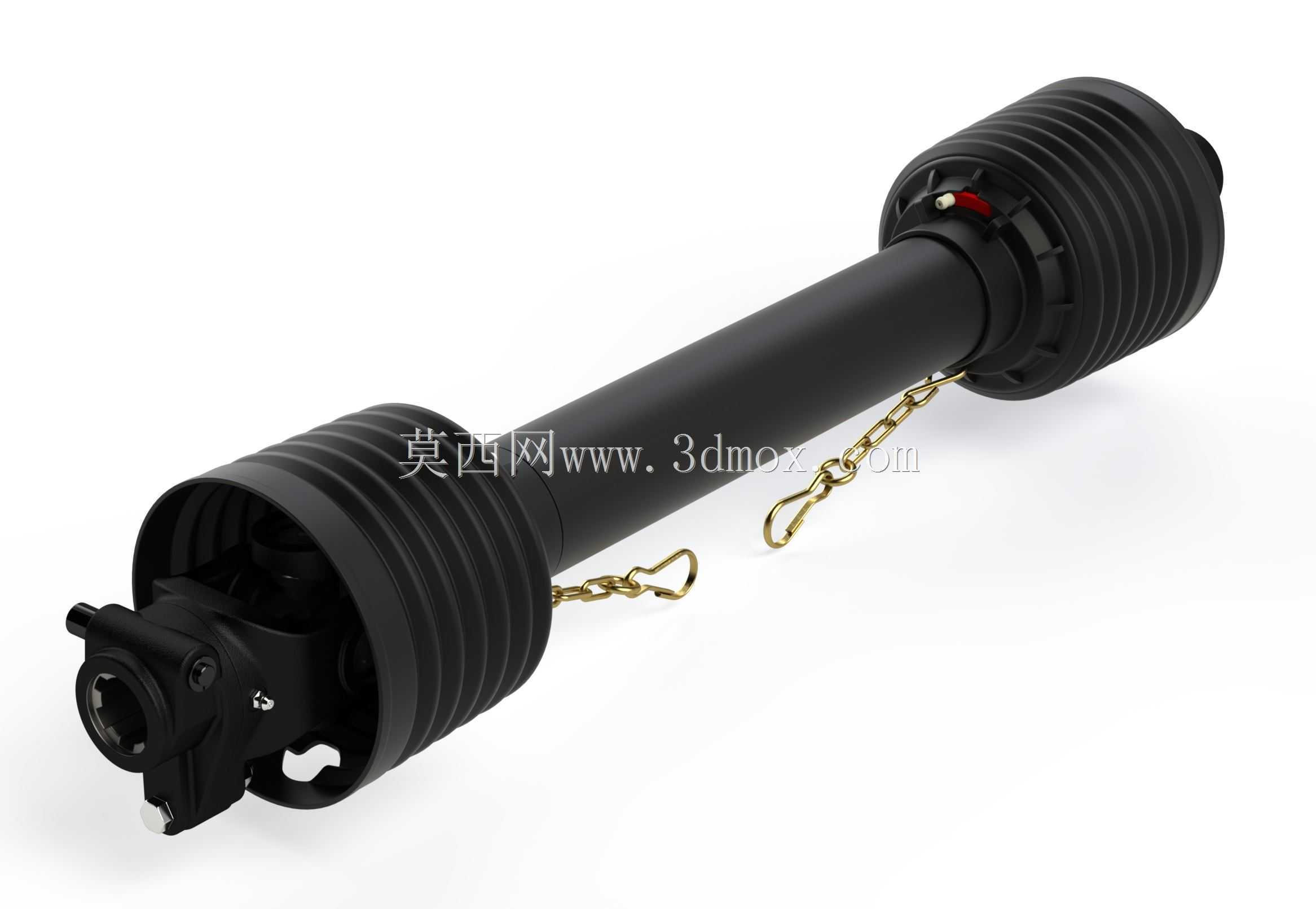

　　从结构设计来看，轴体两端的轭架采用锻钢材质加工，与轴颈在装配状态下完全受约束，不会出现作业过程中的径向窜动；两端的花键规格为1-3/8'Z6，是当前中小马力农用拖拉机后置动力输出的通用标准花键尺寸，安装时可直接匹配对应规格的法兰接口，无需额外加工转接套。轴身外部覆盖的波纹防护套采用耐候橡塑材质，可阻挡田间泥水、秸秆碎屑进入花键配合面，减少配合面的磨粒磨损，日常保养时只需定期掀开防护套在花键表面涂抹润滑脂即可，维护门槛极低。防护套外侧配套的金属挂链，主要用于传动轴与机具脱开时的悬挂固定，避免轴体直接垂落磕碰地面造成轴身变形、轭架错位。

　　剪切螺栓作为核心保护元件，安装在轭架与轴管的连接位置，其剪切扭矩经过精准标定，当传递扭矩超过设计阈值时，螺栓会率先被剪断切断动力传递路径，此时只需更换同规格剪切螺栓即可恢复作业，无需拆解整个传动轴或维修机具内部传动结构，非常适合田间突发过载的快速抢修。设计过程中特意对轭架与轴管的配合公差做了优化，剪切螺栓剪断后不会出现轭架与轴管卡死的情况，更换螺栓时无需使用大锤敲击拆解，普通随车工具即可完成操作。

　　从安装边界来看，该款传动轴的伸缩行程适配常规三点悬挂机具的提升行程范围，当机具提升至最高运输位置时，轴管不会出现顶死脱开的情况，当机具下降至作业深度时，花键配合段仍有足够的啮合长度，不会出现花键滑脱的风险。两端的十字万向节可适配一定角度的偏摆，即使作业时机具与拖拉机存在小角度的不同轴，也能平稳传递动力，不会出现传动卡滞、抖动的问题。

　　实际田间作业场景中，这类带剪切螺栓保护的PTO轴，相比普通摩擦片式离合器PTO轴，结构更简单、维护成本更低，尤其适合地块零散、作业负载波动大的散户农机用户，不需要定期调整摩擦片间隙，也不会出现摩擦片打滑烧蚀的问题，只要常备几个同规格剪切螺栓，就能应对绝大多数过载工况。设计时也考虑了不同用户的使用需求，除了原生的三维模型结构外，也预留了花键规格、轴管长度的参数化调整空间，设计人员可根据不同马力段拖拉机、不同作业机具的安装需求，快速调整对应尺寸生成适配的结构，无需从零开始建模，大幅缩短农机传动系统的设计周期。需要注意的是，更换剪切螺栓时必须使用同扭矩等级的标准螺栓，不能随意用普通螺栓替代，否则会失去过载保护作用，甚至造成更严重的传动部件损坏。
