50mm宽带棘轮拉紧捆绑组件结构设计

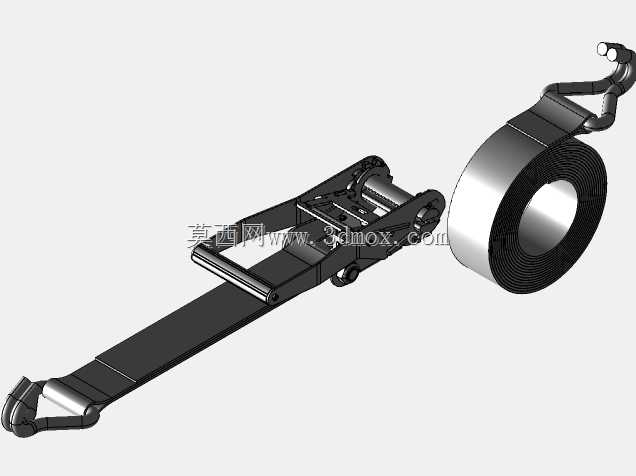

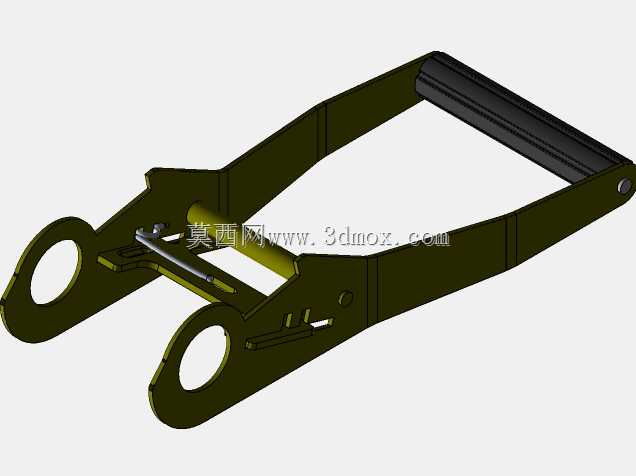

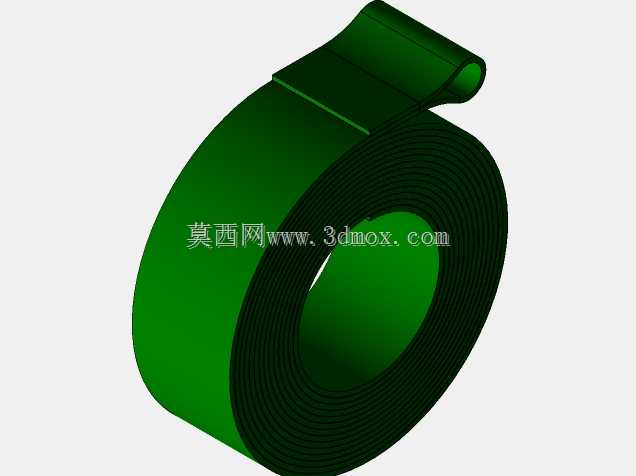

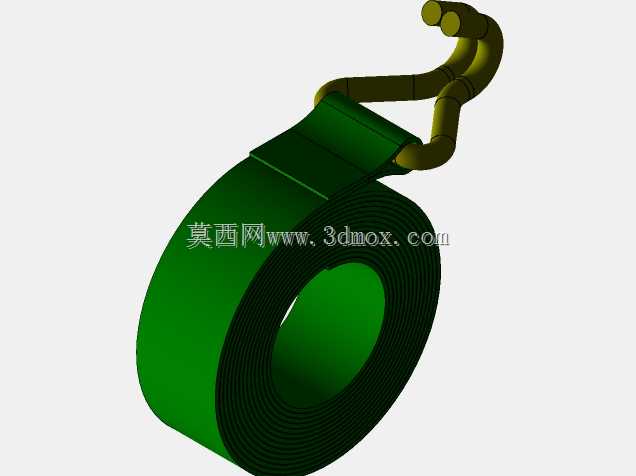

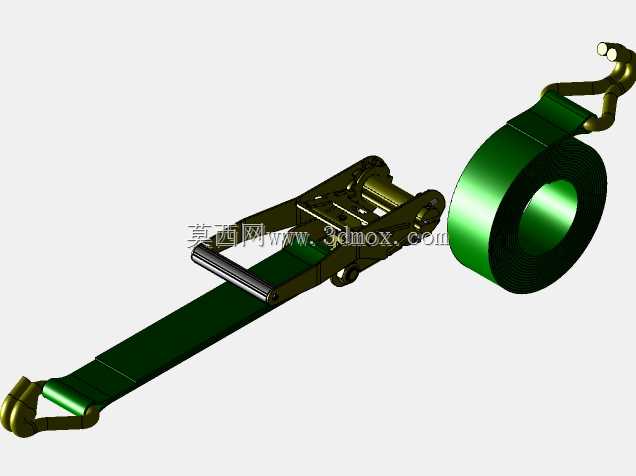

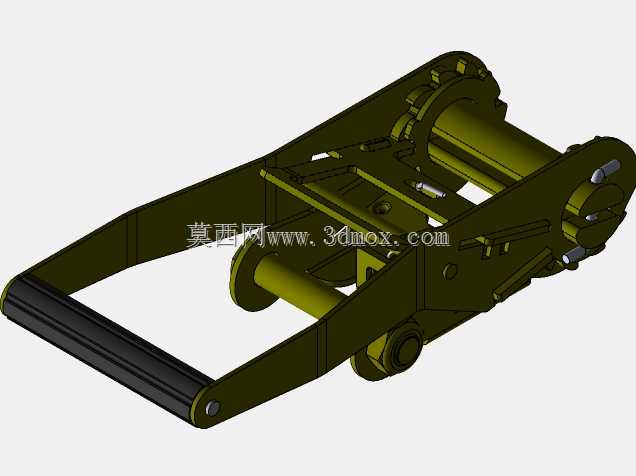

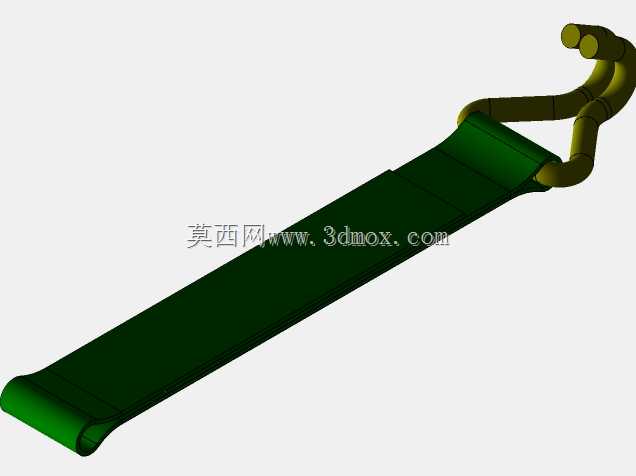

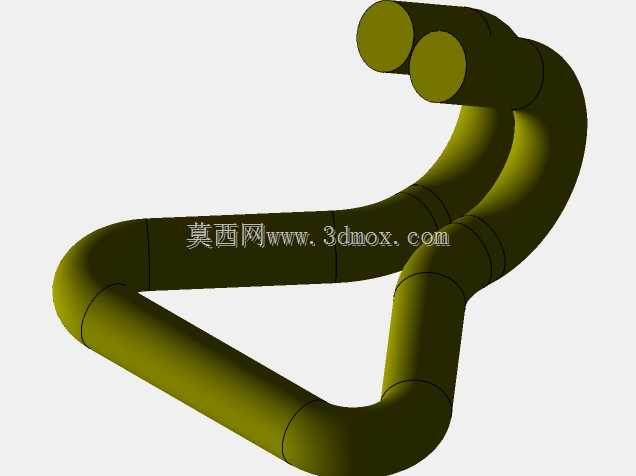

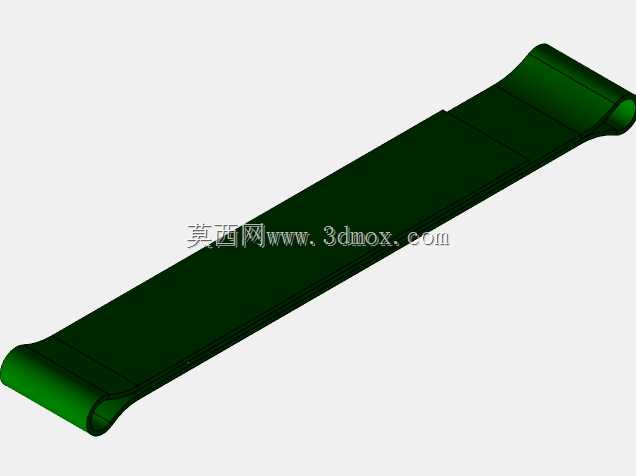

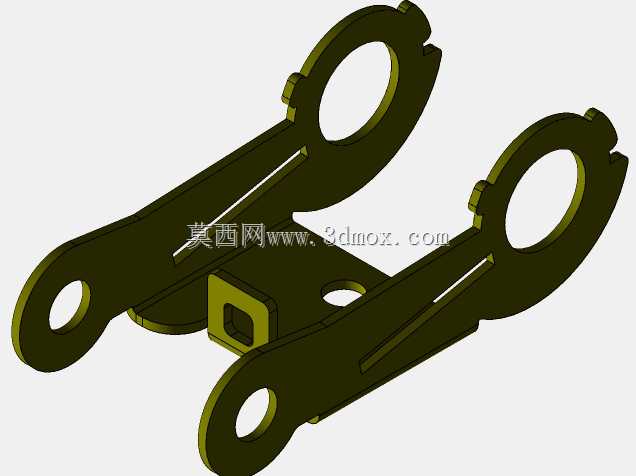

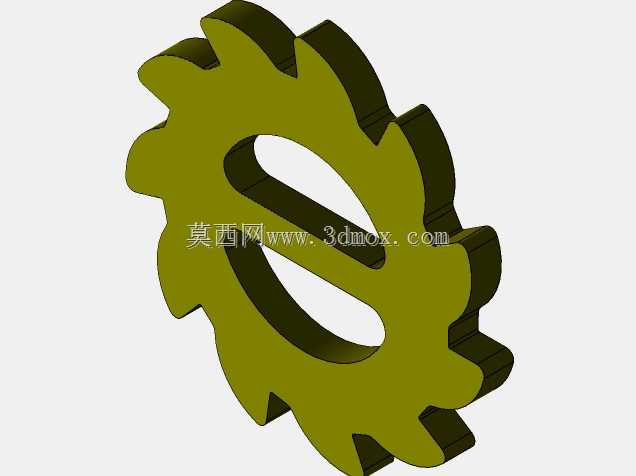

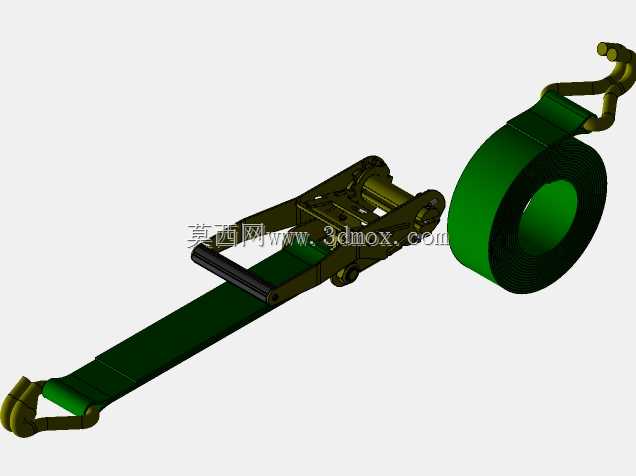

这款50mm宽带棘轮拉紧组件，是物流运输、货物周转、重型设备固定场景中不可或缺的实用五金构件，主要用于货运过程中对托盘货物、大件设备、零散建材的捆扎固定，避免运输途中因颠簸、急刹、转向造成的货物移位、倾倒、散落问题，广泛适配公路货运、铁路运输、仓储堆垛、设备搬迁等多个作业场景，相比传统绳索捆扎，其张紧力可控、固定牢靠、操作便捷、可反复使用的特性，能大幅降低货物固定的作业时间，提升运输环节的安全系数。整套组件包含棘轮张紧机构、50mm宽度高强度织带、端部双挂钩三个核心部分，设计时充分考虑了实际作业的操作逻辑：棘轮机构采用偏心锁止结构，通过扳动张紧手柄即可逐步收卷织带，实现张紧力的线性调节，锁止棘爪在受力状态下会自动卡入棘轮齿槽，不会出现松脱打滑的问题，释放时只需拨动解锁拨片，即可快速松开织带完成解绑，整套操作无需额外辅助工具，单人即可快速完成捆扎与解绑作业。织带部分采用50mm标准宽度设计，相比窄带拥有更大的受力接触面积，能有效降低被捆扎货物表面的局部压强，避免捆扎过程中压损货物外包装或工件表面，织带长度可根据实际捆扎需求灵活适配，常规工况下可满足周长4米以内的货物捆扎需求，特殊场景也可按需调整织带长度。端部的挂钩采用弯折成型的金属结构，挂钩开口尺寸适配货运车辆边钩、托盘锚点、设备吊耳等常规固定点位，挂钩根部做了圆弧过渡处理，避免应力集中造成的断裂风险，同时挂钩与织带的连接部位采用压合缝接工艺，保证连接部位的破断拉力满足重载捆扎的受力要求。设计过程中参考了实际作业的受力边界，棘轮主体采用金属材质做结构支撑，核心受力部件的厚度经过受力校核，能承受额定张紧拉力下的反复载荷，不会出现结构变形、齿面崩损的问题；同时模型设置了张开与锁止两种配置状态，可直观展示机构的作业原理与动作行程，方便使用者快速理解操作逻辑，也可作为同类捆扎产品设计、结构优化的参考依据，安装使用时只需将两端挂钩挂接在对应的固定锚点上，反复扳动张紧手柄直至织带达到所需张紧度即可，解锁时避开织带回弹方向拨动解锁件，即可缓慢松开织带完成解绑，全程操作无复杂步骤，适配一线作业人员的操作习惯。
