e50e60系列商用咖啡机控制装置结构设计

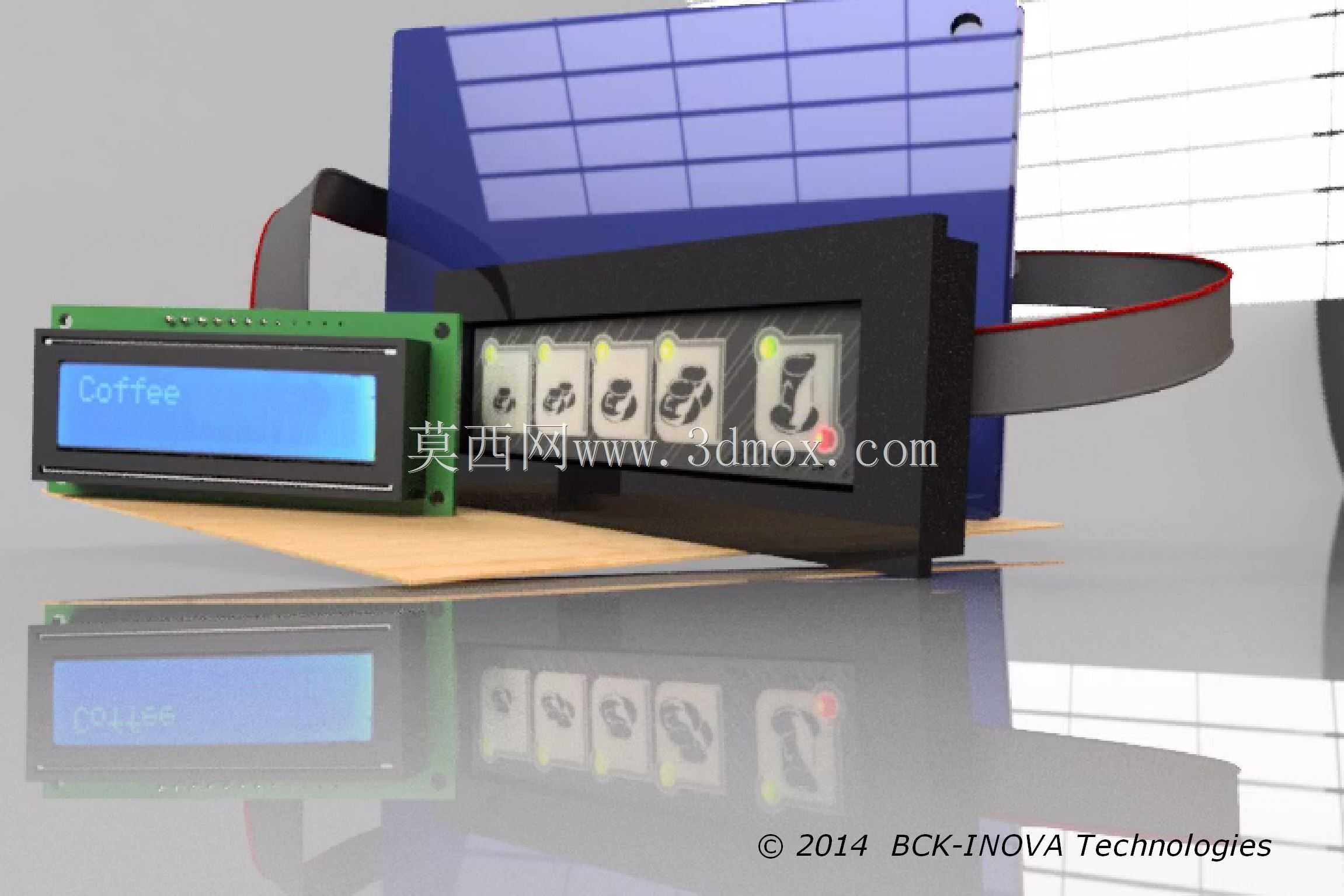

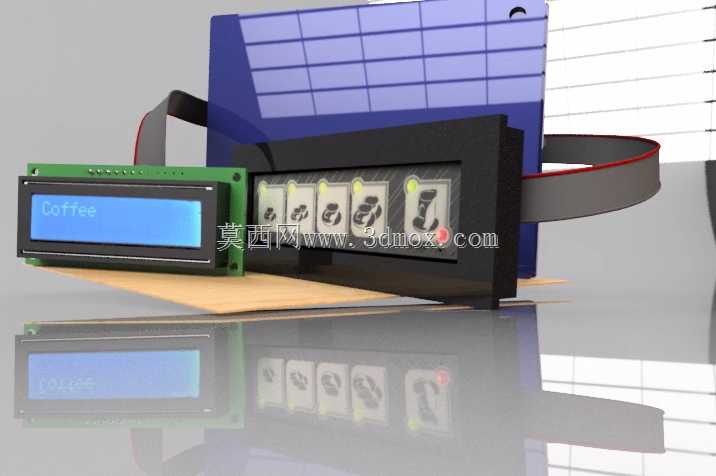

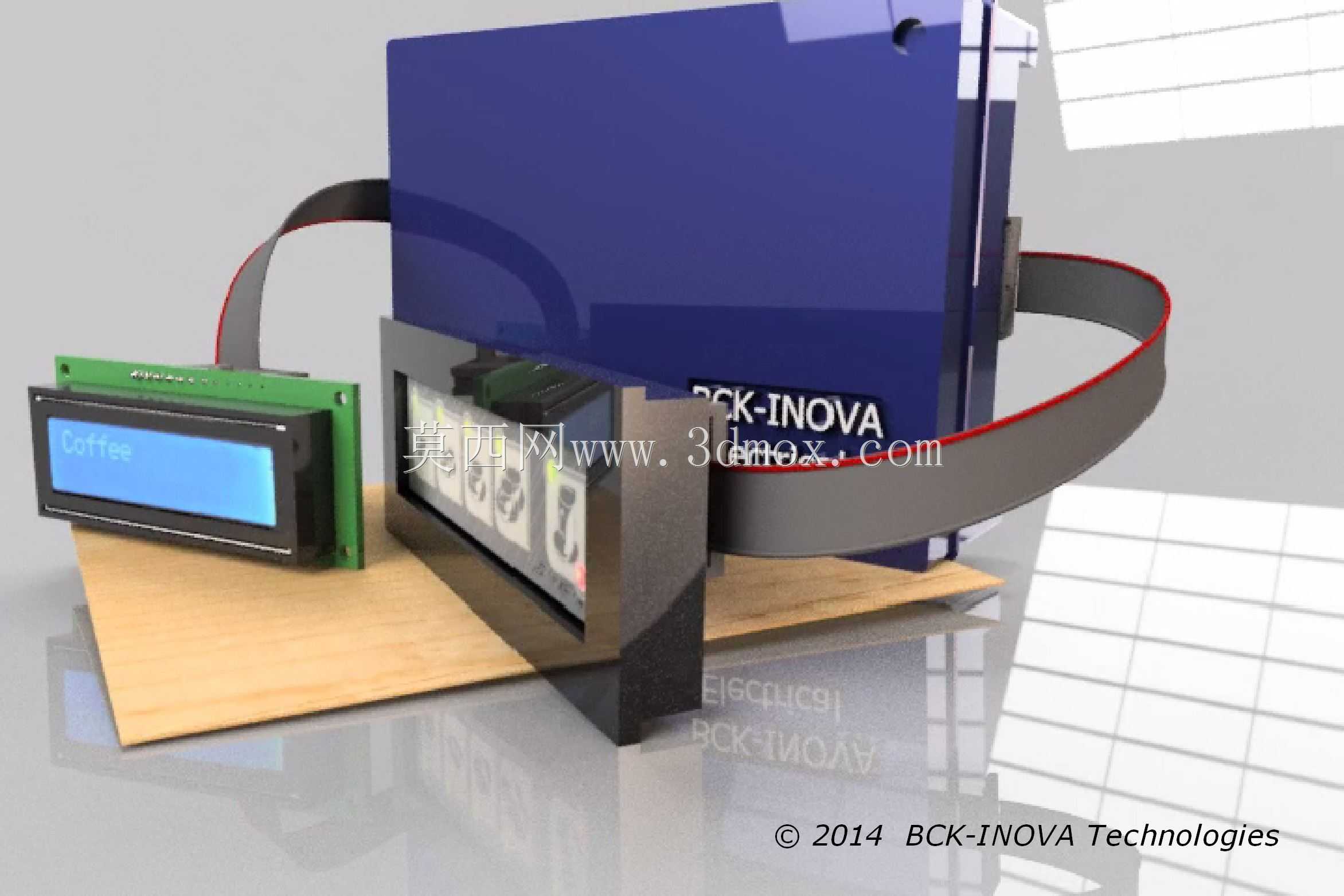

　　商用饮品制作场景中，设备控制端的稳定性直接决定单店出餐效率与出品一致性，这套适配e50、e60系列商用咖啡机的控制装置，正是围绕连锁咖啡门店高频次、长时间连续作业的实际需求完成结构设计。从门店实际运维角度看，商用咖啡机日均出杯量多在200-500杯区间，操作端需要承受咖啡师高频次按键触碰、咖啡液飞溅侵蚀、蒸汽环境下的温湿度波动，这套控制装置在结构布局上做了针对性适配。核心交互区域采用分体式排布，左侧为液晶显示模块，可实时反馈锅炉温度、萃取压力、出杯计数等核心运行参数，模块采用嵌入式安装结构，显示面板与设备前面板的贴合缝隙控制在0.2mm以内，避免咖啡残渣、清洁用水渗入内部电路；右侧为功能按键组，每个按键对应单杯萃取、双杯萃取、

　　蒸汽输出、热水输出等常用操作，按键采用凸起式硅胶密封结构，按压力度设置在2.5-3N区间，既保证咖啡师戴防滑操作手套时也能准确触发，又避免误触导致的出品失误。整套控制装置的安装边界完全匹配e50、e60系列咖啡机的前面板预留位，整体横向安装尺寸适配原有面板开孔，纵向深度控制在75mm以内，不会挤占咖啡机内部锅炉、水泵、管路的原有排布空间，安装时仅需通过侧边四个固定孔位完成锁附，无需对原有设备机身做二次切割或打孔改造，适配门店现有设备的升级替换需求。电路连接部分采用排线快插接口，排线长度预留150mm的装配余量，接口处做了防呆设计，运维人员更换模块时无需对照接线图即可完成插接，单模块更换时间可控制在5分钟以内，

　　大幅降低门店设备停机等待时间。从设计思路上看，这套控制装置没有追求冗余的功能堆叠，所有结构设计都围绕商用场景的可靠性与易维护性展开：显示模块的保护面板采用高透防刮亚克力材质，表面做了防雾涂层处理，避免咖啡机蒸汽升腾时面板凝水遮挡显示内容；按键区域的标识采用模内注塑工艺，不会因为长期擦拭、触碰出现标识磨损脱落的问题；模块外壳采用阻燃ABS材质，可耐受设备内部临近锅炉区域的持续高温烘烤，长期工作环境温度耐受上限可达85℃，不会出现壳体变形、电路短路的问题。在实际门店应用中，这套控制装置还兼顾了不同操作习惯咖啡师的使用需求，按键排布间距设置在18mm以上，避免相邻按键的误触发，

　　显示模块的倾斜角度与咖啡师站立操作时的视线夹角保持在15度左右，无需刻意低头即可清晰读取所有运行参数。装置背部的散热结构采用格栅式自然散热设计，无需额外加装散热风扇，既减少了设备运行的额外噪音，也避免了风扇积尘带来的后期维护需求，散热格栅的开孔方向朝向设备内部冷空气流通区域，可在设备运行时通过内部空气自然流动带走模块工作产生的热量，保证电控元件长期稳定运行。针对商用场景常见的清洁需求，整套控制装置的外露面均做了平滑无死角设计，没有容易积存咖啡残渣、奶渍的凹槽缝隙，日常清洁时仅需用湿抹布擦拭即可完成清理，不会出现污渍长期积存滋生细菌的问题。从结构建模的细节来看，所有卡扣、固定柱的壁厚都做了均匀化处理，避免注塑生产时出现缩痕、翘曲等成型缺陷，模块装配的公差配合采用基孔制间隙配合，装配间隙控制在0.1mm，既保证组装时的顺畅度，也避免长期使用后出现模块松动异响的问题。
