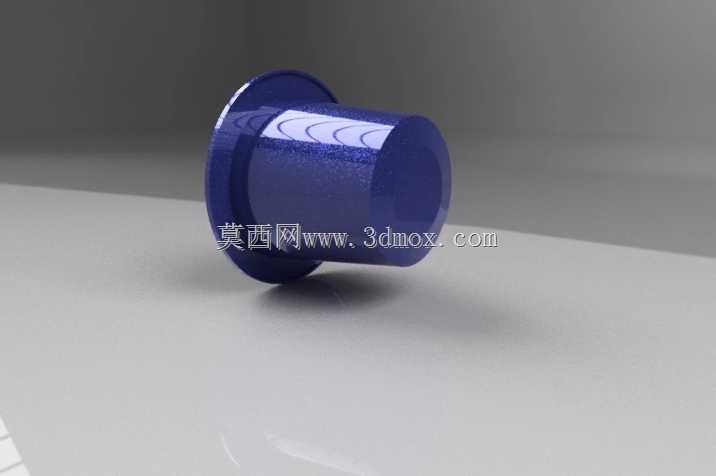

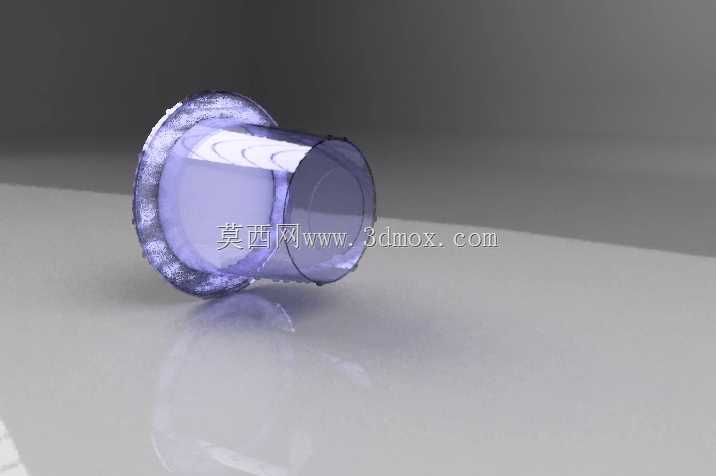

蓝色胶囊式咖啡冲泡配件结构设计

　　这款胶囊式咖啡冲泡配件，主要适配家用及商用半自动、全自动胶囊咖啡机的冲泡腔工位，作为单次咖啡粉的密封承载容器使用，在整个咖啡萃取流程里承担粉仓密封、承压导流、风味留存的核心作用。日常使用场景覆盖家庭早餐台的日常咖啡制作、便利店现磨咖啡工位的快速出餐、办公室自助咖啡角的高频取用，相比传统手冲的滤杯、粉碗结构，这种胶囊式结构能提前完成咖啡粉的预封装，用户使用时无需额外称量、填压咖啡粉，直接装入设备即可完成萃取，大幅降低咖啡制作的操作门槛，同时减少咖啡粉散落在设备周边的清洁负担。

　　从功能特性来看，该配件整体采用两端带凸缘的筒式结构，大端凸缘作为安装定位基准，装入咖啡机冲泡腔时，凸缘端面会与设备的上密封胶圈紧密贴合，承受萃取过程中9-15bar的泵压冲击，避免高压热水从配合缝隙溢出；筒身主体为等直径薄壁结构，内壁做了0.3°的脱模斜度，既满足注塑成型的工艺要求，也能让预封装的咖啡粉饼在填充时均匀落料，不会出现局部架桥导致的填充密度不均问题；小端凸缘为萃取液出口端，内侧设计有环形的导流槽，当高压热水穿透咖啡粉层完成萃取后，液体会顺着导流槽汇聚到中心出口，避免液体沿筒壁流淌造成的残留挂壁。

　　设计过程中首先考虑的是食品接触材料的成型特性，主体选用食品级蓝色PP材质，这种材料具备足够的抗冲击韧性，在120℃的萃取水温下不会出现形变、析出问题，同时材料本身的表面张力较低，萃取完成后液体残留量能控制在0.2ml以内，减少每次使用后的风味残留。结构设计阶段先做了冲泡腔的配合边界逆向，确认大端凸缘的外径尺寸与设备密封胶圈的压缩量匹配，胶圈压缩率控制在25%-30%区间，既保证密封性能，也不会因为压缩量过大导致胶囊装入、取出时的阻力过大；筒身的壁厚控制在1.2mm，在满足15bar承压要求的前提下尽可能减少材料用量，降低单件生产成本，同时壁厚均匀性控制在±0.1mm以内，避免注塑成型时出现缩痕、翘曲问题，保证批量生产时的尺寸一致性。

　　安装边界方面，该配件的轴向总长度适配主流胶囊咖啡机的冲泡腔行程，装入设备后，上端的注水刺针能刚好穿透大端的密封铝箔，刺入深度控制在3mm，既保证热水能顺利注入胶囊内部，也不会因为刺入过深破坏粉层的填充结构；下端的出口刺针穿透小端密封层后，与胶囊内部的导流槽预留0.5mm的间隙，避免刺针顶住导流槽导致液体流出不畅。筒身外壁做了细微的磨砂纹理处理，一方面是增加用户拿取时的摩擦力，手上沾有少量水渍时也不会出现打滑掉落的问题，另一方面磨砂纹理能掩盖注塑过程中可能产生的轻微流痕，提升成品的外观质感。

　　在结构强度校核阶段，针对筒身做了18bar的静压爆破测试模拟，确认筒身的环向应力远低于PP材料的屈服强度，正常使用过程中不会出现爆囊问题；两端凸缘的根部做了R0.5mm的圆角过渡，避免应力集中导致的凸缘断裂问题，即使设备的开合机构出现轻微的对位偏差，凸缘也能通过圆角导向顺利滑入密封工位，不会因为硬接触出现崩边。考虑到胶囊是一次性使用配件，结构设计时没有做多余的卡扣、加强筋结构，在满足功能要求的前提下尽可能简化模具结构，降低模具加工成本和批量生产的成型周期，适配大规模自动化灌装生产线的上料要求，胶囊在灌装线上的输送轨道里能顺畅滑动，不会出现卡料、翻倒的问题。
