商用半自动意式咖啡萃取设备结构设计

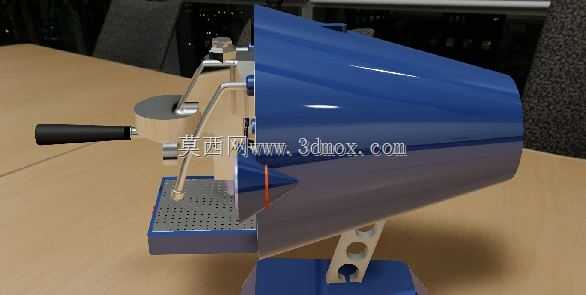

　　这款商用咖啡设备的结构设计，核心围绕线下连锁咖啡门店、精品咖啡馆的高频连续作业场景展开，区别于家用小型咖啡机的低负载设计，所有受力部件均按照日均300杯以上的萃取作业强度做结构强化。设备的冲煮头区域采用下沉式接水盘布局，接水盘表面密布直径3mm的沥水孔，孔位按照矩阵式排布，既可以承接萃取过程中滴落的咖啡液、清洗冲煮头的废水，也能临时放置压粉后的粉碗，沥水孔下方设置可拆卸的废水收集槽，槽体边缘做翻边密封结构，避免抽拉清理时废水滴漏到设备台面上。操作手柄的卡接结构采用双耳式快装设计，卡入冲煮头后旋转45度即可完成锁止，锁止位置设置有限位凸台，避免操作人员用力过大导致手柄过位卡滞，手柄握持段做了15度的倾角优化，

　　匹配操作人员站立操作时的手腕自然角度，长时间连续操作也不会产生腕部疲劳。设备的主体外壳采用大弧度流线型曲面设计，曲面的曲率半径经过反复调整，既可以避免直角外壳容易积存污渍、清洁难度大的问题，也能在紧凑的吧台安装空间内减少棱角磕碰的风险，外壳底部的支撑脚采用高度可调的橡胶防滑结构，调节行程为10mm，可以适配不同平整度的吧台台面，同时橡胶材质可以隔绝设备内部水泵工作时产生的振动传递到吧台，减少作业时的共振噪音。蒸汽棒的布局设置在冲煮头的侧方，采用多轴可转动的关节结构，转动关节的阻尼力度经过调校，既可以任意悬停在需要的打奶泡角度，也不会因为蒸汽喷射的反作用力出现位置偏移，蒸汽棒的端头采用四孔出汽设计，出汽孔的角度按照斜向45度排布，

　　打奶泡时可以在奶缸内形成均匀的涡流，快速打出绵密的奶泡，蒸汽管路内部设置有冷凝水回流结构，每次开启蒸汽前不会喷出大量冷凝水稀释牛奶。设备的内部管路布局采用分层式设计，热水管路、蒸汽管路、电路走线分别设置在不同的走线槽内，管路之间预留有足够的散热间隙，避免高温管路对电路元器件产生热辐射影响，所有管路的连接部位均采用快插式密封接头，后期维护更换部件时不需要复杂的焊接或者螺纹密封操作，降低售后维护的时间成本。安装边界方面，设备的台面占用尺寸经过优化，横向宽度控制在适合中小型咖啡馆吧台的尺寸范围内，背部预留有30mm的散热间隙，不需要紧贴墙面安装，设备的进水接口、废水接口均设置在背部下方位置，和吧台内的上下水点位对接时不需要额外弯折管路，

　　电路接线位置设置有独立的防水盖板，避免清洁台面时的水溅入接线端子引发安全隐患。冲煮头的出水系统采用均流布水设计，布水盘上的出水孔按照环形排布，萃取时热水可以均匀浸透粉碗内的咖啡粉层，避免出现局部过萃或者萃取不足的问题，布水盘采用快拆结构，每次营业结束后可以直接取下清洗，避免咖啡油脂积存滋生细菌。设备的整体配重经过合理分配，重心集中在设备底部的锅炉区域，即使操作人员在侧面用力操作蒸汽棒或者卡紧手柄时，设备也不会出现侧倾晃动的问题，底部支撑脚的橡胶垫和吧台表面的摩擦系数经过测试，正常操作力度下不会出现设备移位的情况。
