悬挂式自动干粉灭火装置结构设计

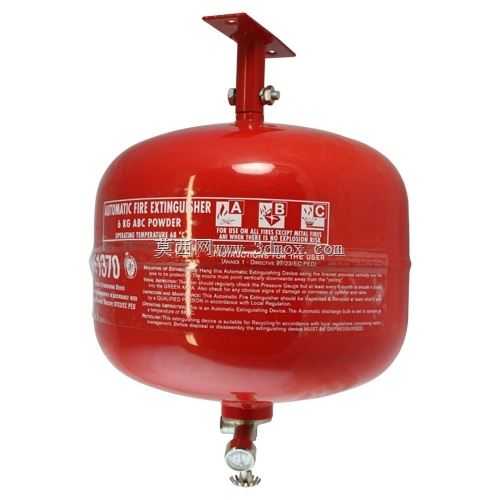

　　在工业厂房、仓储库房、配电间、电缆隧道这类存在火灾隐患、人员值守密度低的封闭或半封闭空间里，固定点位的自动灭火装置是防控初起火灾的核心设施，悬挂式干粉灭火装置因为无需布设复杂管网、安装后不占用地面通行空间、触发响应速度快，在这类场景的应用占比逐年提升。做这个装置的三维结构设计时，首先要锚定实际安装场景的边界条件：常规工业建筑的梁下、网架下弦、配电柜体上方的预留安装空间，竖向净空通常在0.4米到1.2米区间，横向安装点位间距按照灭火覆盖半径不超过3米的要求排布，因此装置的整体外形采用扁球形储压罐体设计，相比同容积的圆柱形罐体，扁球结构的竖向高度更低，能适配更多低矮安装空间，同时罐体的曲面受力更均匀，在1.5MPa的常规工作压力下，

　　罐体壁厚可以控制在合理范围，避免整体重量过大增加安装结构的载荷负担。罐体顶部的安装支架采用L型折弯钢板结构，折弯处设置加强筋，支架上预留两个长条形安装孔，既可以适配膨胀螺栓直接固定在混凝土顶面，也能通过抱箍固定在钢结构网架杆件上，长孔的设计可以抵消现场安装时的孔位偏差，降低现场施工的对位难度，支架和罐体之间采用螺纹连接加锁紧螺母的结构，避免长期使用后受震动出现罐体偏转、脱落的问题。罐体下部的触发启动机构是整个装置的功能核心，设计时兼顾感温自动触发和应急手动启动的双重需求：感温元件采用标准动作温度68℃的玻璃球，对应环境温度升高到阈值时玻璃球破碎，阀体内的密封结构自动泄压，罐体内充装的超细干粉灭火剂在氮气压力驱动下，

　　从罐体下部的喷口均匀向四周喷射，整个喷射过程能在3秒内完成，在保护半径范围内形成足够的灭火浓度，快速扑灭A类固体火、B类液体火、C类气体火以及E类带电设备火灾，适配绝大多数工业场景的火灾类型。喷口位置的导流结构经过多次流道仿真优化，避免干粉喷射时出现局部浓度过高、覆盖盲区的问题，同时导流罩的弧度设计能减少喷射时的反冲力，避免装置启动时出现大幅晃动影响固定结构稳定性。在建模过程中，对罐体的焊缝位置、密封结构的配合公差做了细节还原：罐体上下两部分的环焊缝采用缩口咬合结构，焊接后的焊缝凸起高度控制在2mm以内，避免影响外部标识的粘贴；阀体和罐体连接的密封面采用O型圈密封结构，配合公差按照H7/g6选取，保证长期储压状态下的密封性能，

　　减少日常运维的压力检测频次。装置的外部标识区域预留了足够的平面位置，用于标注灭火剂类型、充装量、工作压力、生产日期、维护周期等信息，符合消防产品的标识规范要求。考虑到实际运维需求，罐体顶部预留了充压接口，在日常检测时如果出现压力不足的情况，可以通过专用接口补充氮气，不需要整体拆卸装置，降低后期维护成本。安装支架的承重设计按照装置总重量的5倍做安全余量校核，即使在长期受建筑震动、温度交变的工况下，也能保证结构连接可靠，不会出现脱落风险。整个装置的所有外露金属部件都做了环氧粉末喷涂处理，涂层厚度不小于60μm，能适应潮湿、多粉尘的工业环境，避免出现锈蚀影响结构强度和外观。在结构细节上，玻璃球触发机构的外部设置了可拆卸的防护网罩，既避免日常巡检、设备维护时意外碰碎玻璃球导致误喷，也不会阻碍环境热气流接触感温元件，保证触发响应的灵敏度。
