咖啡机控制电路板结构三维设计

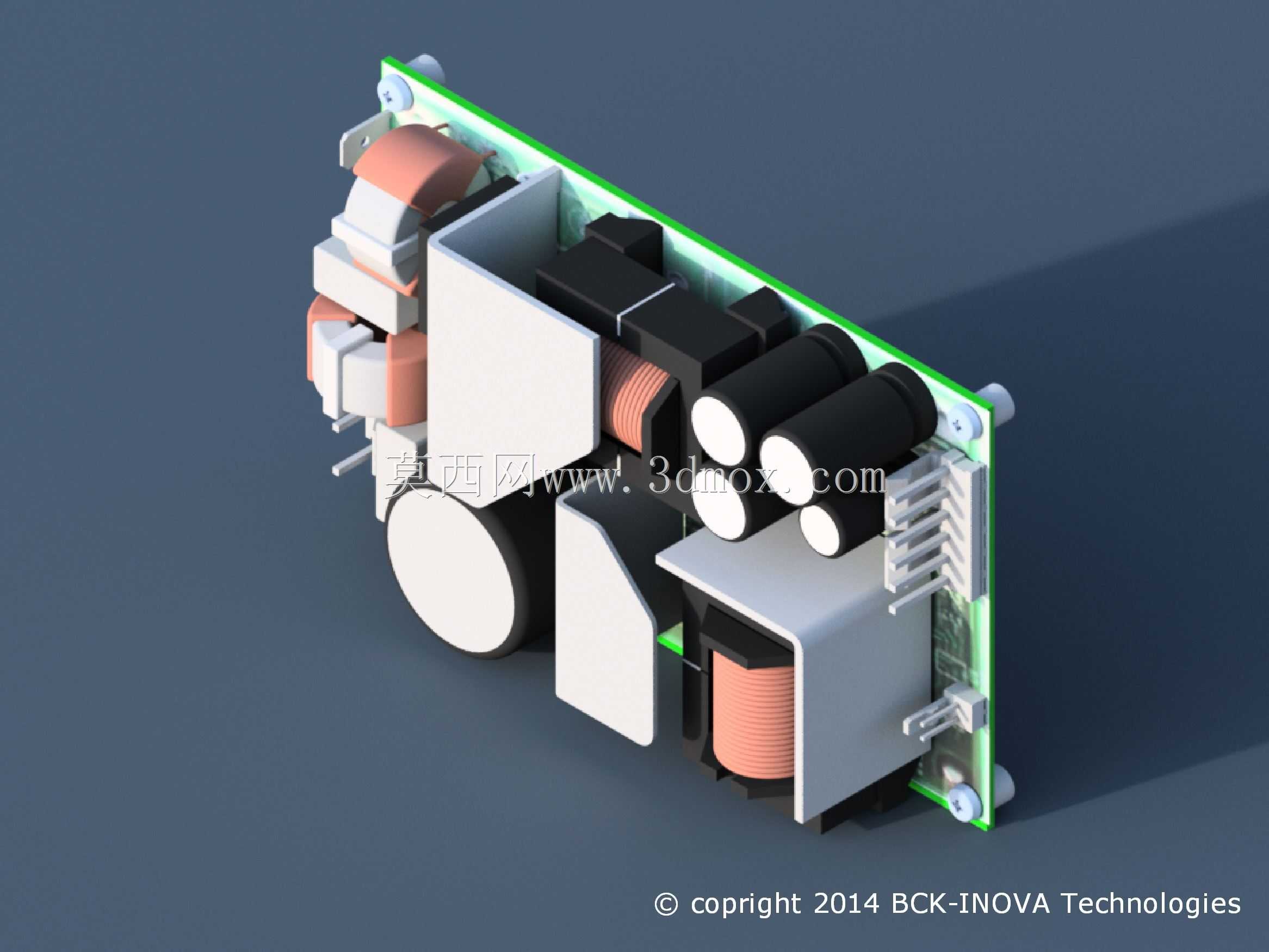

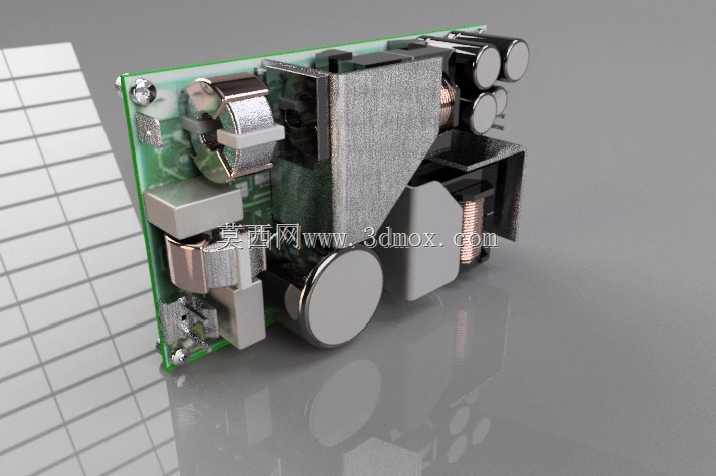

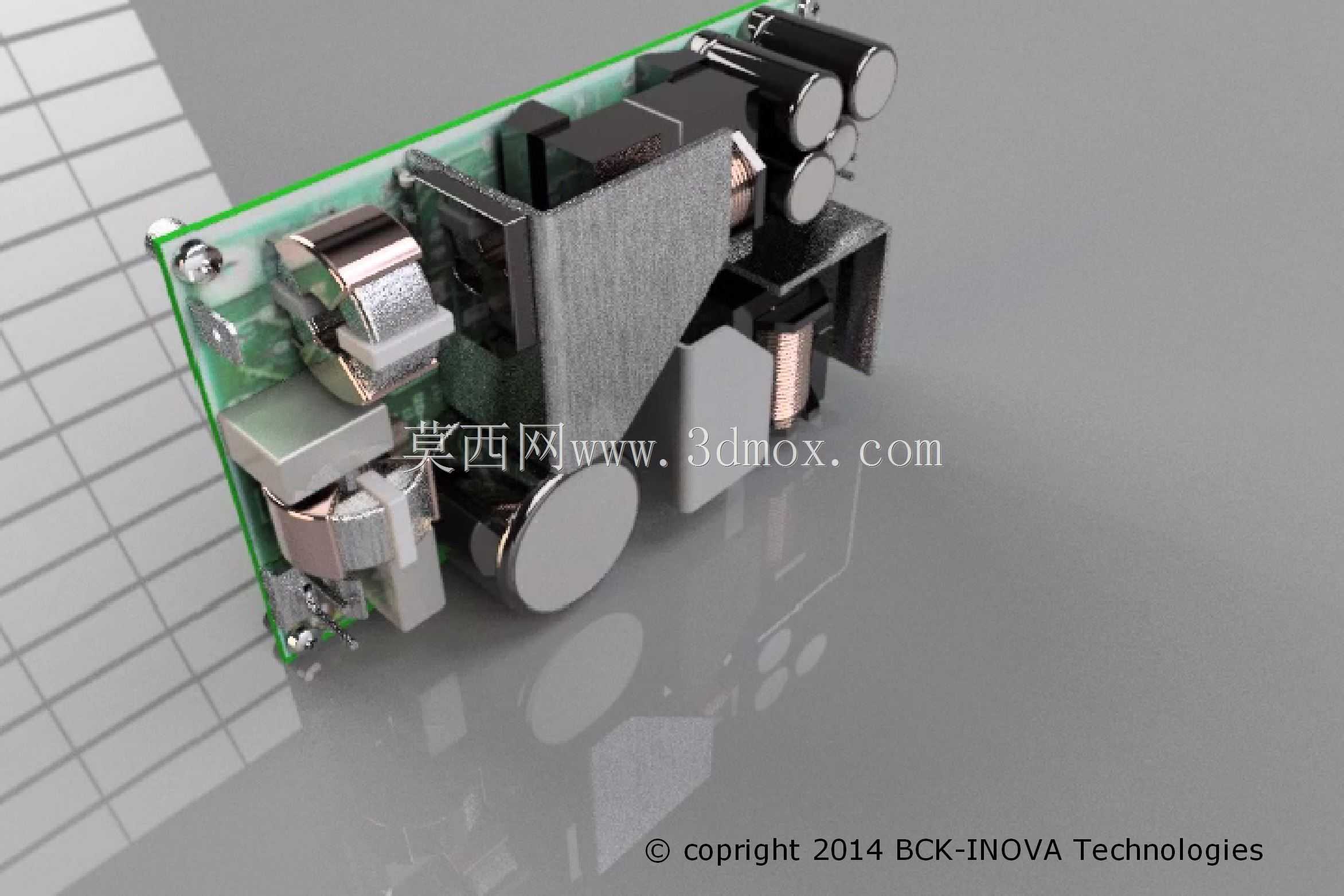

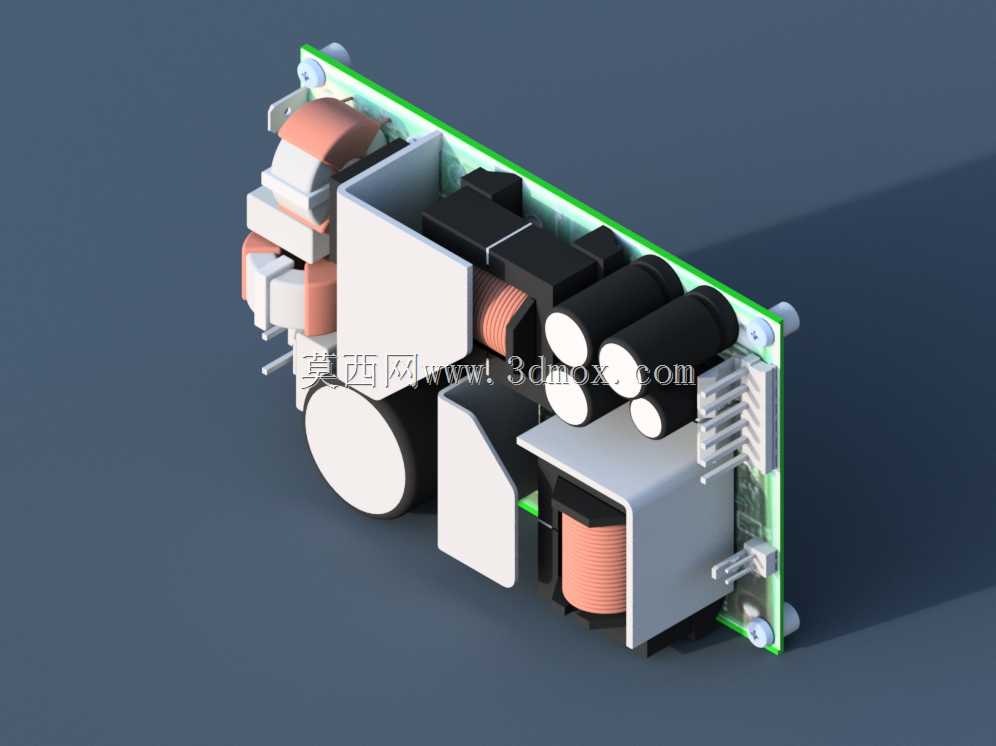

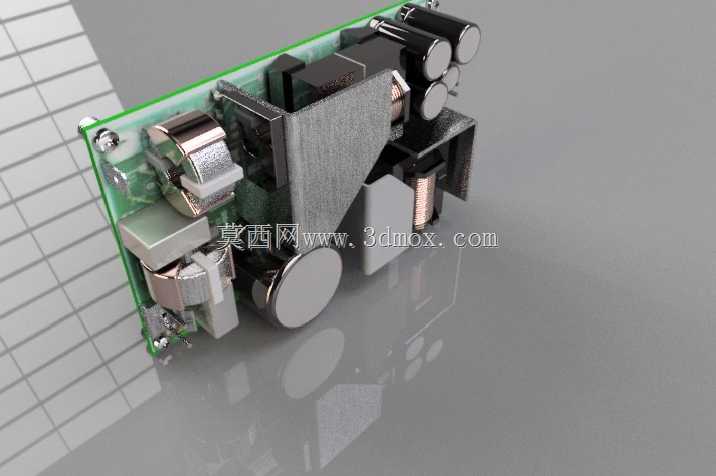

　　这款控制板是商用饮品制作设备的核心电控载体，主要适配台式全自动咖啡机的整机控制需求，在整机布局中安装于设备前侧操作面板后方的预留安装仓内，承担整机加热模块启停、泵组流量调控、萃取时长计时、状态指示灯信号输出的核心控制功能，是衔接用户操作输入与各执行部件动作的核心中转部件。从结构设计层面看，板体采用FR-4环氧玻纤基板作为基材，边缘做了0.5mm的圆角倒角处理，避免安装过程中板边毛刺划伤设备内部走线绝缘层，四个角位预留了M3规格的沉头安装孔，孔位同轴度公差控制在0.1mm以内，可直接通过铜柱与设备内部的塑料安装支架固定，安装后板体与周边金属结构件的安全间隙预留不小于3mm，满足低压电控部件的安规绝缘距离要求。

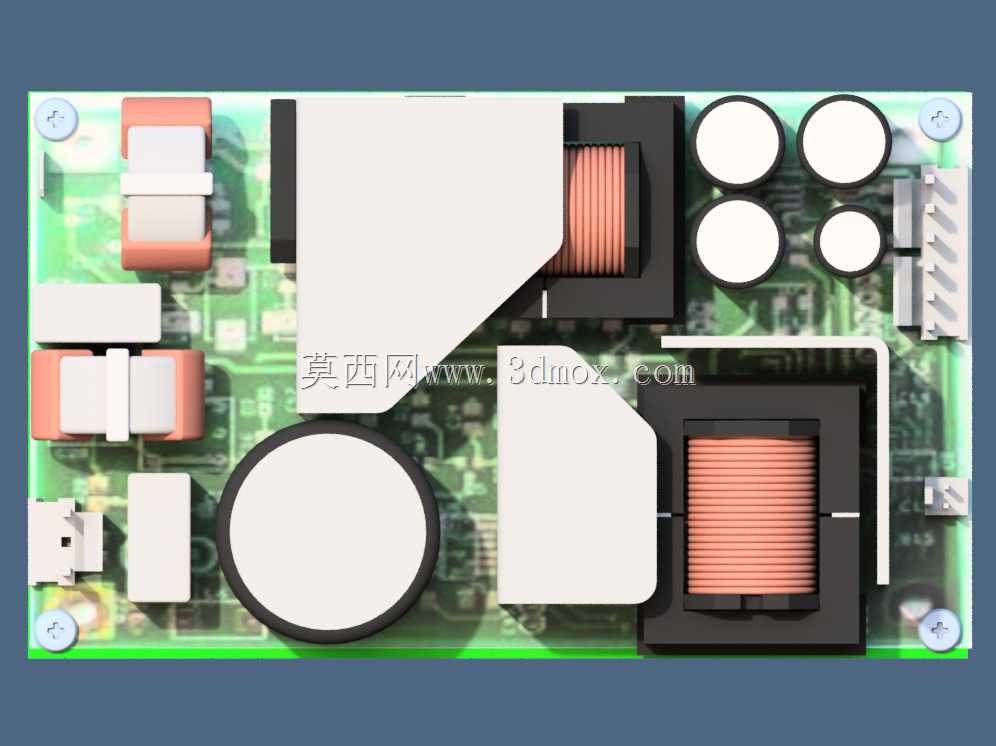

　　板上元件布局遵循强弱电分离的排布原则，高压侧的整流桥、滤波电容组集中布置在板体靠近电源输入接口的一侧，其中大体积的铝电解电容采用卧式贴板加固设计，电容本体与板体之间增加了耐高温泡棉缓冲垫，可抵消设备工作过程中水泵启停产生的持续振动，避免电容引脚长期受交变应力出现脱焊断裂问题；低压侧的控制芯片、信号接插件集中布置在板体靠近操作按键的一侧，接插件采用带锁扣的卧式针座，插拔线束时不会出现松脱移位，针座引脚的焊盘做了加大泪滴设计，提升反复插拔后的焊盘附着强度。板体边缘预留了多组不同规格的接线端口，分别对应加热管供电、温度传感器信号输入、水泵驱动输出、按键板信号对接的接线需求，每个端口旁都做了凸起的丝印标识位，生产装配时可快速对应线束定义，

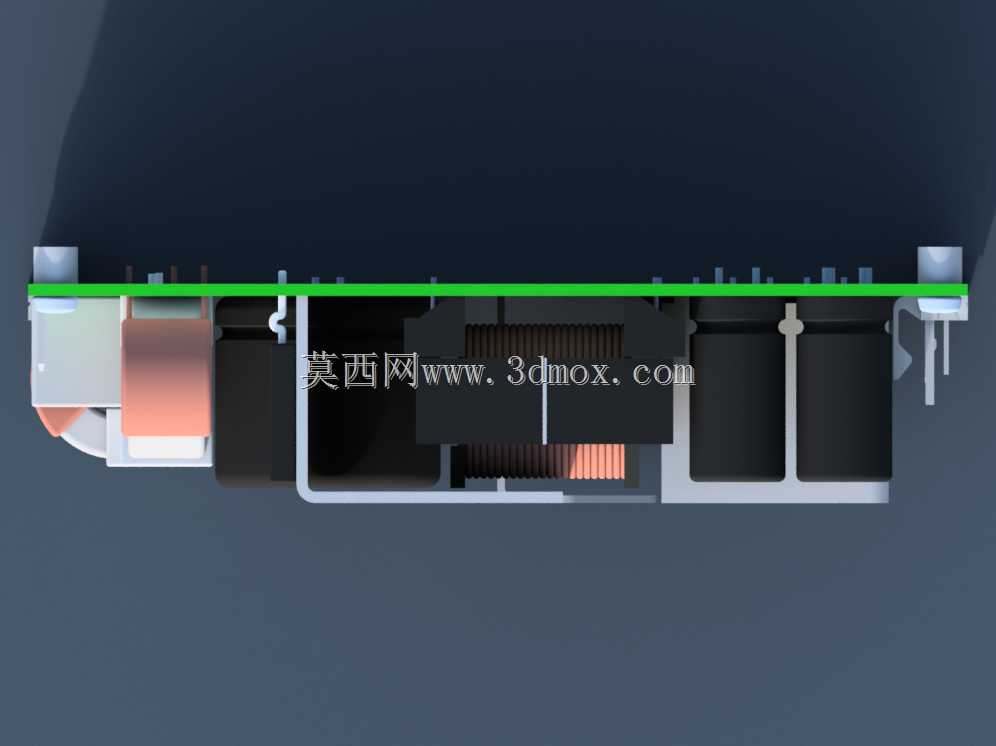

　　减少错接概率。板载的功率元件背部都预留了散热焊盘，可直接贴装铝制散热片，散热片与板体之间通过耐高温绝缘垫片隔离，既保证热量快速传导散出，又避免散热片带电引发安规问题。考虑到咖啡机内部长期处于高湿、多蒸汽的使用环境，板体整体做了三防漆喷涂处理，喷涂厚度控制在25-40μm之间，覆盖所有焊盘与元件引脚位置，接插件的插针接触区域做了遮蔽处理，避免漆层影响接触导通性能。从安装适配性来看，板体整体外形尺寸控制在120mm80mm25mm的范围内，最高的元件高度不超过25mm，可适配多数中小型商用咖啡机的内部安装空间，不需要对设备原有结构做额外裁切改造，替换原有控制板时可直接对位安装，接插件定义与市面主流同类型设备兼容，可直接替换适配。

　　设计过程中针对元件排布做了多轮迭代优化，最初版本将大电容布置在板体中部，后续测试发现该位置刚好对应设备蒸汽管路的布设路径，长期受蒸汽直吹会加速电容电解液老化，因此调整了电容组的安装位置，将其偏移至远离蒸汽管路的板体边角位置，同时在对应位置增加了塑料挡片的安装位，进一步阻隔蒸汽扩散。另外针对板上的电感元件，设计时在其周边预留了足够的磁干扰屏蔽距离，避免电感工作时的电磁辐射影响周边温度传感器的采样精度，保证水温控制的误差维持在±1℃的合理区间内，满足咖啡萃取过程的水温控制要求。
