商用咖啡机内置电气控制接线装置

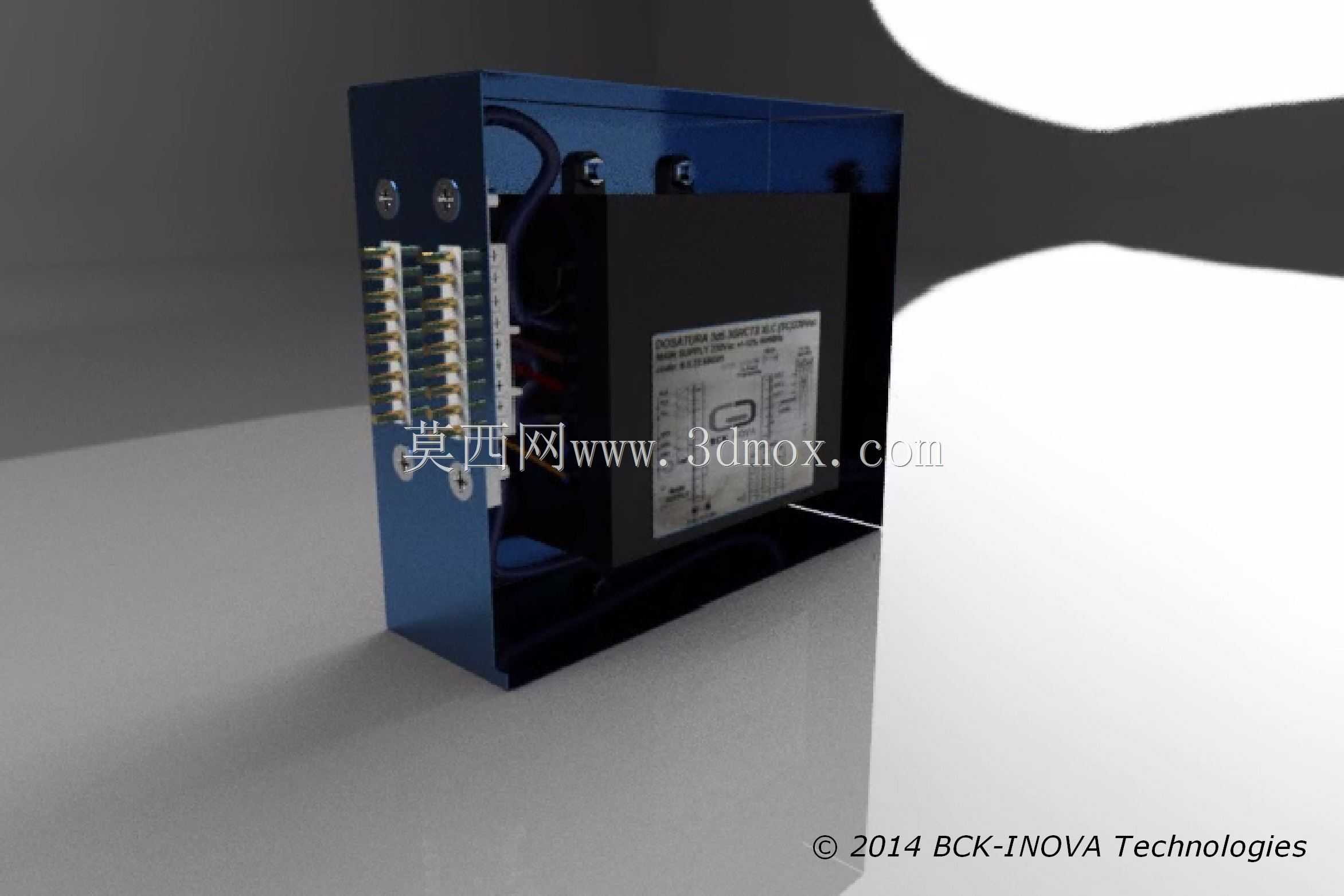

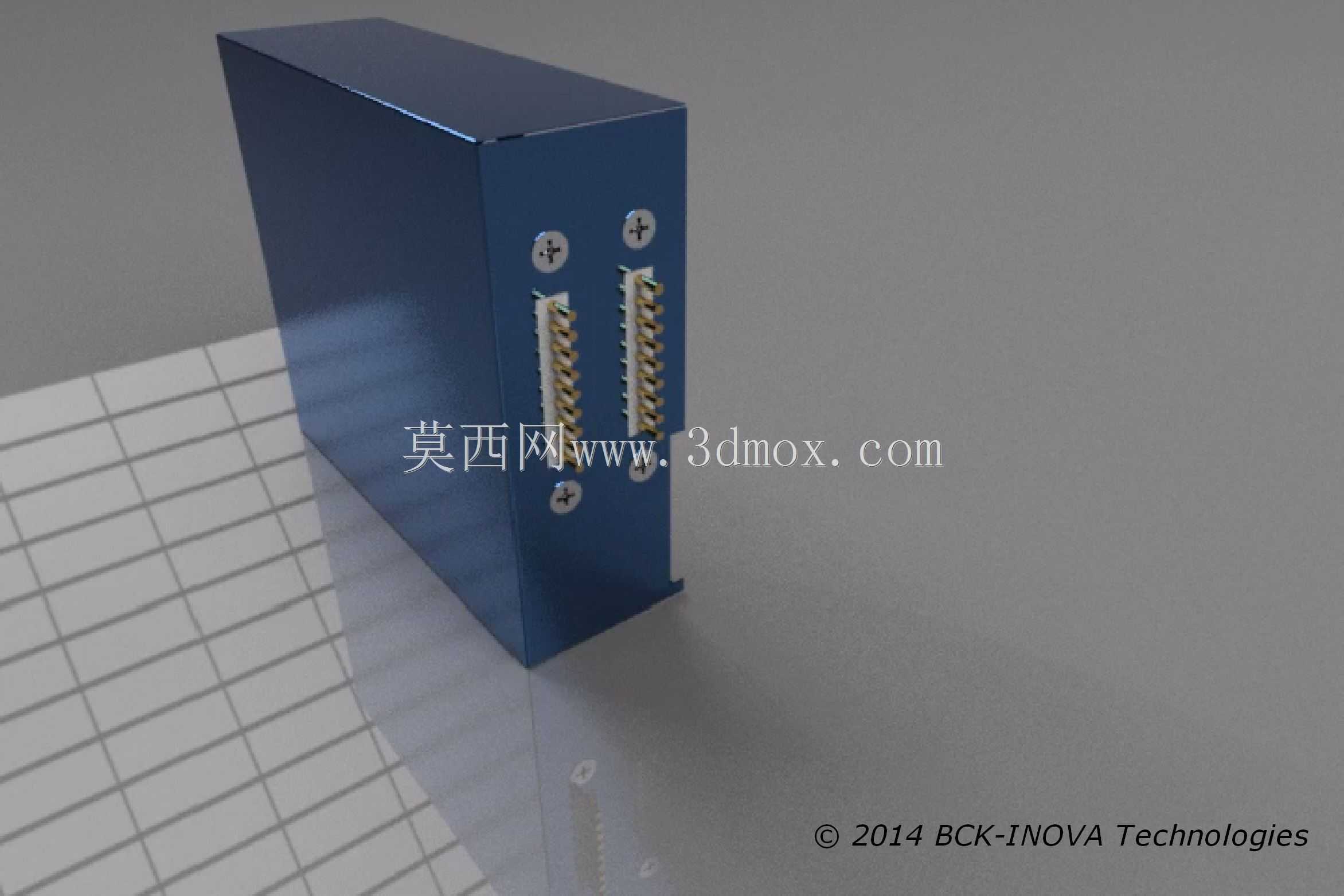

　　在商用餐饮设备的结构设计环节，电气控制单元的集成化设计直接决定了整机的装配效率与后期维护便捷性，这款适配e60系列商用咖啡机的电气装置，正是针对商用饮品设备高频运维、紧凑安装的需求开发的集成式电控组件。日常商用场景中，咖啡机需要持续完成锅炉温控、水泵启停、剂量校准、萃取计时等多回路协同控制，传统散线布线的电控结构不仅装配时需要逐一核对线序，后期更换故障部件时往往需要拆解大半机身内部结构，运维耗时久，对门店营业影响较大。这款电气装置采用模块化集成思路，将核心控制板、接线端子排、布线通道全部整合在独立安装腔体内，所有外接线路通过侧边的多pin接线端子统一引出，端子排上明确标注了各回路的正负极与功能定义，装配时无需在机身内部零散走线，

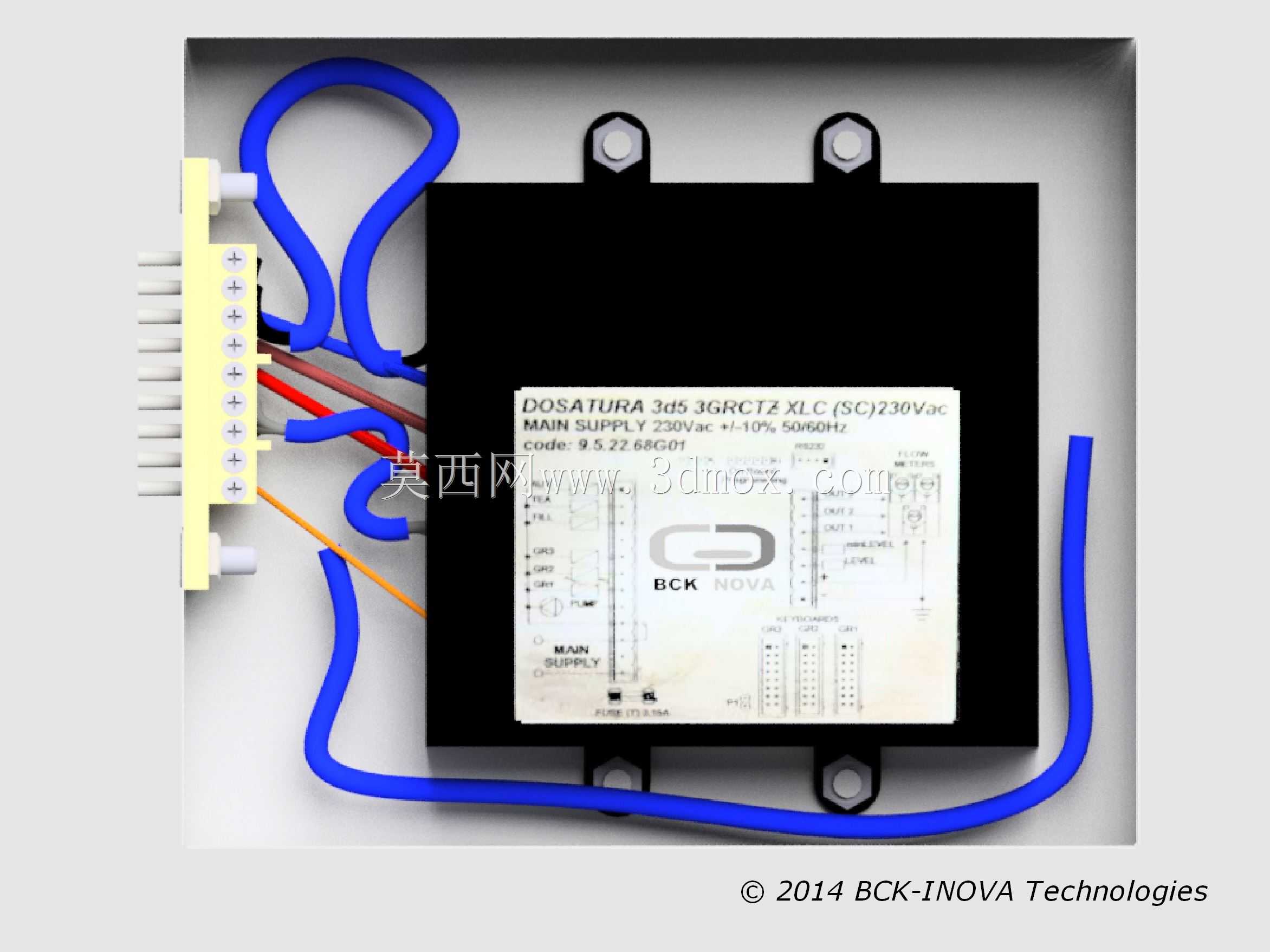

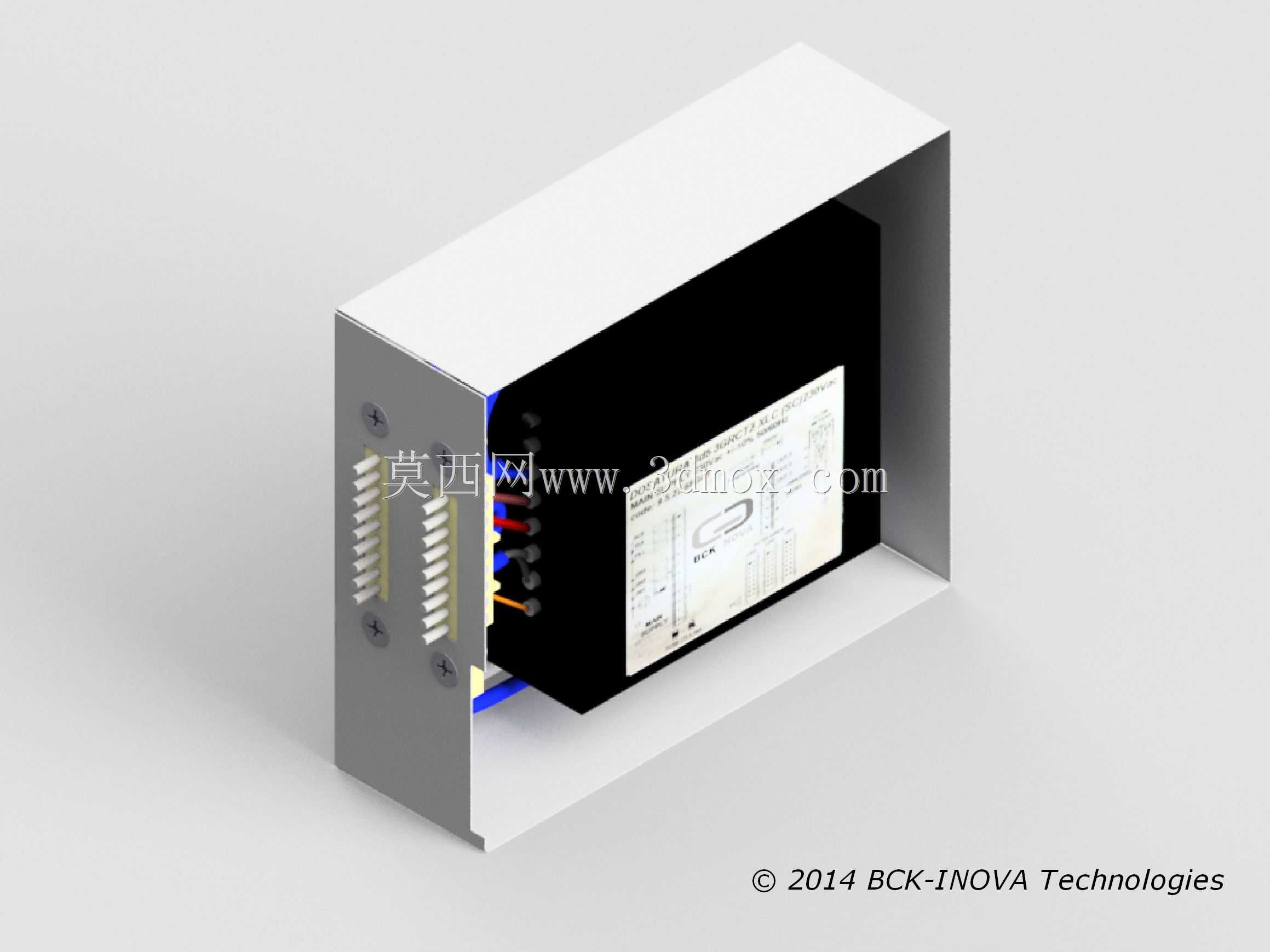

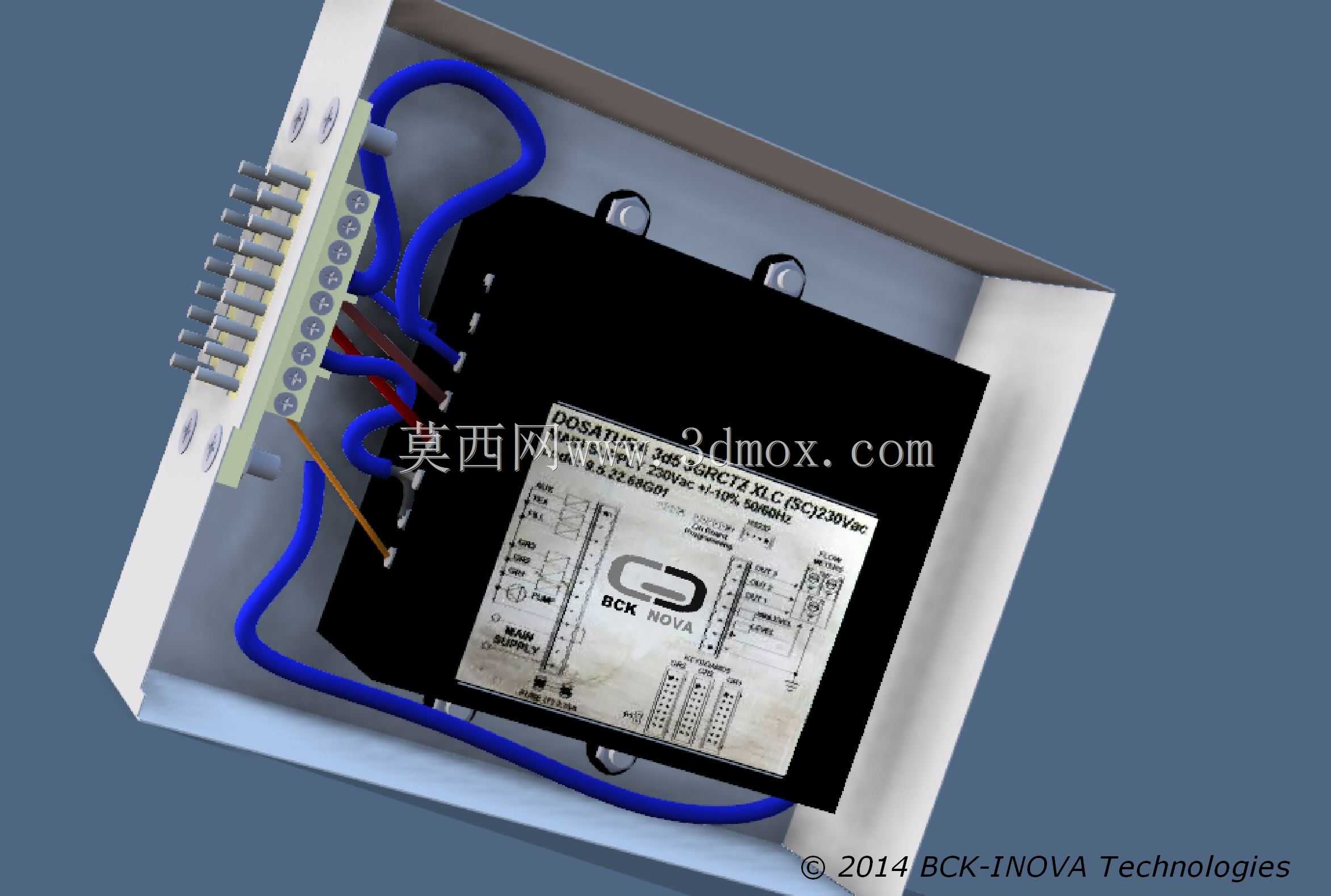

　　只需将对应功能的外接插头与端子排对接即可完成接线，大幅降低了装配阶段的错接概率。从安装边界来看，整个装置采用方形安装基座，四个角位预留了标准螺栓固定孔，可直接固定在咖啡机机身内部的预设安装位上，安装孔位的间距匹配商用咖啡机通用的内部安装梁尺寸，不需要额外加工转接支架，装置整体的凸起高度控制在较低范围内，不会与周边的锅炉、水管、粉仓等部件产生空间干涉，布线时特意预留了不同颜色的动力线与信号线的走线路径，蓝色大线径线缆走装置外围的预留线槽，承担大电流供电回路的传输，红、棕、橙等小线径信号线沿端子排侧边排布，强弱电分离的布线逻辑既避免了信号干扰，也让后期排查线路时能快速区分回路功能。装置核心的控制模块采用密封式安装结构，

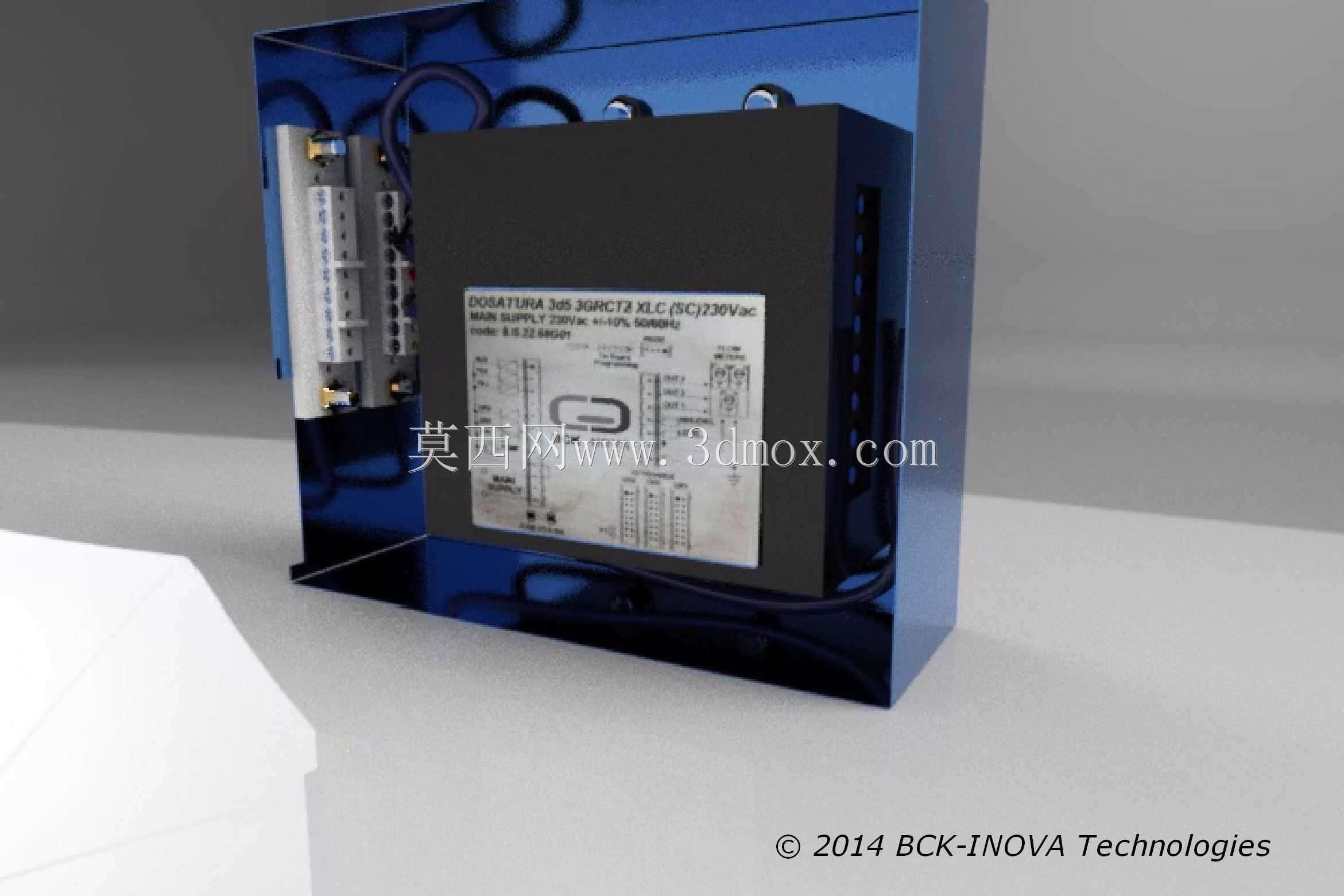

　　表面印刷了各回路的参数标识与接线定义，即使运维人员没有携带原厂图纸，也能通过面板上的标识快速核对各端口的功能，模块与基座之间采用卡扣加螺栓的双重固定方式，设备运输或者长期运行产生的振动不会导致模块移位或者接线松脱，适配商用设备长时间高负荷运行的工况。在实际运维场景中，当电控部分出现故障需要更换时，不需要逐一拆除每根接线，只需松开四个固定螺栓，拔下端子排上的外接插头，即可整体取下旧装置，再将新装置对准安装位固定、插好外接插头就能完成更换，整个更换过程不需要专业电工逐线调试，门店运维人员经过简单培训就能操作，大幅缩短了设备的停机维护时间。设计阶段还充分考虑了商用厨房的使用环境，装置的所有接线部位都做了防泼溅遮挡结构，

　　咖啡机日常制作饮品时产生的蒸汽、偶尔溅出的液体不会直接接触到接线触点，降低了短路故障的发生概率，布线时预留的线缆长度刚好适配端子到各外接部件的距离，不会出现线缆冗余堆积或者长度不足拉扯接线的问题，整个装置的结构设计完全围绕商用设备易装配、易维护、高可靠性的核心需求展开，没有多余的冗余结构，所有结构细节都服务于实际装配与使用场景。
