嵌入式智能控制板卡安装壳体结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:490753
  • 嵌入式智能控制板卡安装壳体结构设计

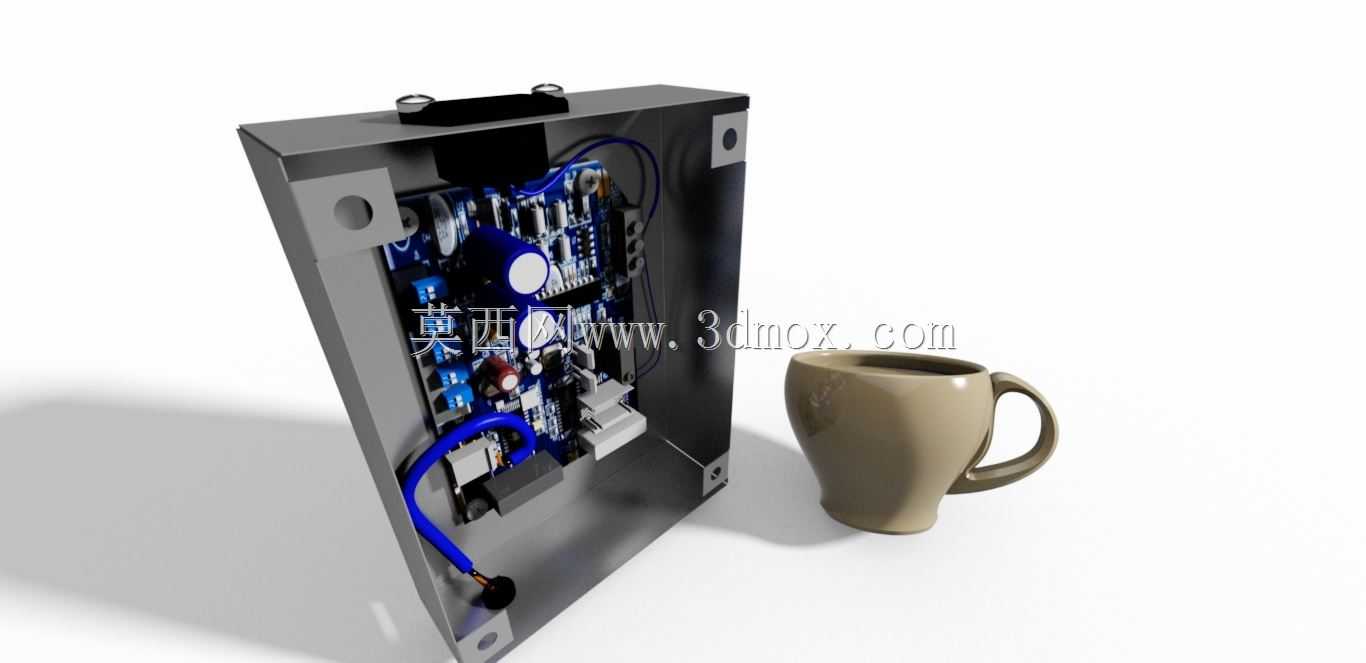

  这款嵌入式智能控制单元的结构设计,核心围绕工业现场狭小空间内的板卡集成安装需求展开,从实际落地的安装场景倒推整体结构的尺寸边界与固定逻辑。日常在产线设备改造、小型智能工位升级的场景里,经常遇到原有设备电控舱预留空间不足,无法容纳大尺寸控制箱体的问题,这款壳体的外形尺寸严格控制在单杯咖啡的占位区间内,安装法兰边预留的四个沉头固定孔,可直接适配现有设备舱壁的M4安装螺孔,不需要额外扩孔或者增加转接支架,现场安装时仅需四颗螺丝即可完成固定,大幅降低现场改造的施工工作量。

  壳体采用1.2mm厚冷轧钢板折弯成型,侧边做了15度的斜切处理,并非单纯的外观造型考量——斜切面刚好正对设备维护时的操作视角,板卡上的状态指示灯、调试接口无需额外增加导光柱或者延长线,维护人员站在设备正面就能直接观察板卡运行状态,插拔调试线缆时也不会被壳体边缘遮挡操作空间。壳体内部预留了三组不同高度的PCB安装柱,可兼容厚度1.6mm到2.4mm的常规控制板卡,安装柱的位置避开了板卡上的高压电容、功率器件等发热元件的投影区域,避免安装柱与板卡元件产生干涉,同时在板卡功率元件对应的壳体背部区域,预留了阵列式通风散热孔,自然对流状态下即可满足板卡持续运行的散热需求,不需要额外加装散热风扇,减少了后期维护的易损件更换成本。

  走线结构的设计上,壳体底部预留了两个直径8mm的线缆过孔,过孔边缘做了翻边钝化处理,避免穿线时线缆绝缘层被钢板锐边割破,过孔位置对应板卡的电源输入、信号输出端子区域,线缆接入后可直接压接在端子上,内部不需要预留多余的走线冗余空间,进一步压缩整体结构体积。壳体上盖采用卡扣加一颗固定螺丝的组合固定方式,日常调试时仅需拧下一颗螺丝即可翻开上盖操作板卡上的拨码开关、跳线帽,卡扣结构可以避免螺丝丢失后上盖直接脱落,适配工业现场复杂的维护环境。

  从电路集成的角度考量,壳体内部的净空高度预留了18mm的空间,除了安装常规的控制板卡之外,还可以叠加安装小型的信号隔离模块、继电器扩展板,不需要更换更大尺寸的壳体,适配不同项目的功能扩展需求。安装法兰边的厚度做了局部加厚处理,达到2mm,避免长期震动环境下固定孔位置产生变形,导致壳体松动移位,法兰边与壳体主体之间采用点焊连接,焊点位置做了打磨钝化处理,不会划伤安装人员的手部。

  实际应用中,这类小型嵌入式控制单元可直接集成在小型智能检测工位、自动化单机的控制回路中,替代原有体积庞大的独立控制箱,减少设备整体的占地面积,同时因为壳体直接贴装在设备舱壁上,板卡与被控元件之间的线缆长度可以缩短到最短,减少信号传输过程中的干扰,提升控制信号的稳定性。设计过程中特意规避了复杂的曲面结构,所有折弯角度均为常规钣金加工可实现的90度、15度标准角度,不需要开模即可通过常规钣金折弯、冲压工艺完成加工,加工成本控制在较低区间,适合小批量定制项目的快速落地。壳体表面采用哑光喷塑处理,颜色为工业常用的浅灰色,可适配大多数工业设备的外观配色,不会在设备整体外观上产生突兀的视觉效果。
