半自动咖啡机模块化集成管路组件结构

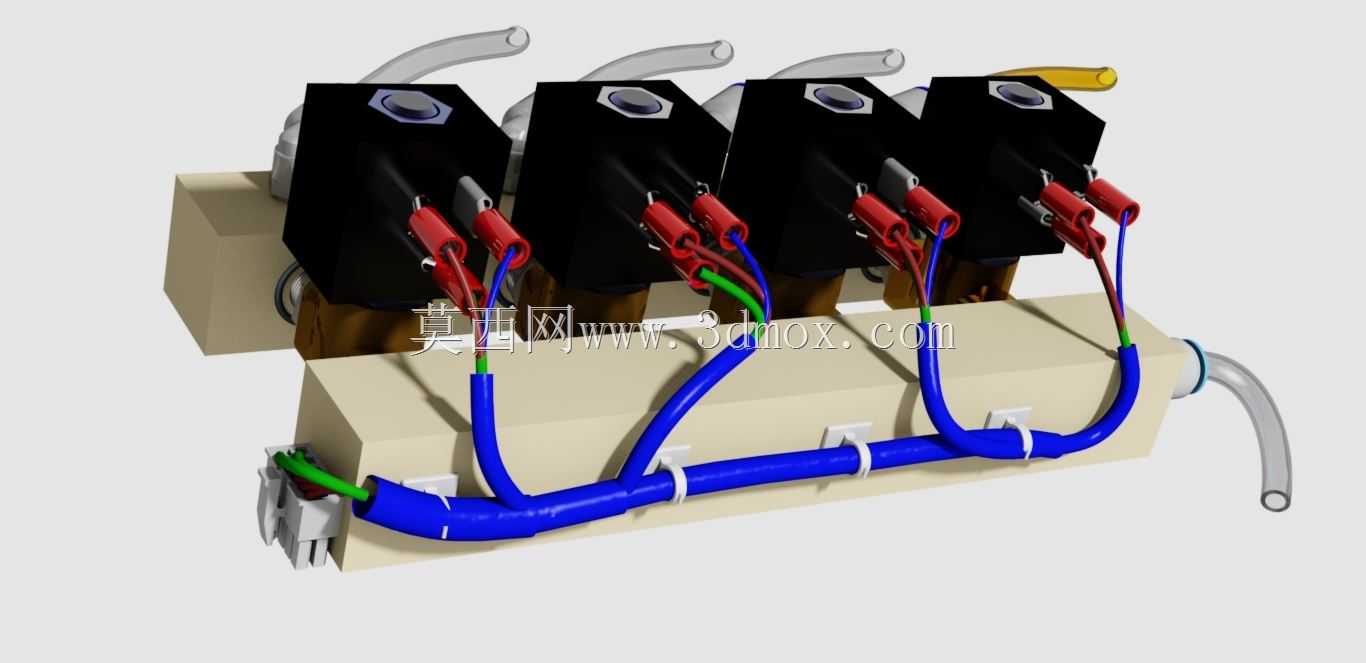

　　这套模块化组件是面向商用半自动咖啡机开发的核心流体集成单元，主要应用于连锁咖啡店、独立咖啡馆、自助现磨咖啡点位的半自动咖啡机内部，承担咖啡萃取水路、蒸汽管路、泄压回路的集成输送与通断控制功能，替代传统分散式管路拼接的装配方案，解决传统咖啡机内部管路杂乱、装配效率低、后期维护排查困难的行业痛点。从结构设计逻辑来看，整个模块采用基座集成式布局，将多组流体控制阀、管路接头、走线槽统一整合在一块高强度工程塑料基座上，基座本身做了等距安装孔位设计，可直接适配主流半自动咖啡机的内部安装腔体，不需要额外做转接支架加工。组件上集成的多组红蓝色管路分别对应高压热水进水、萃取出水、蒸汽输送、泄压回水的不同回路，

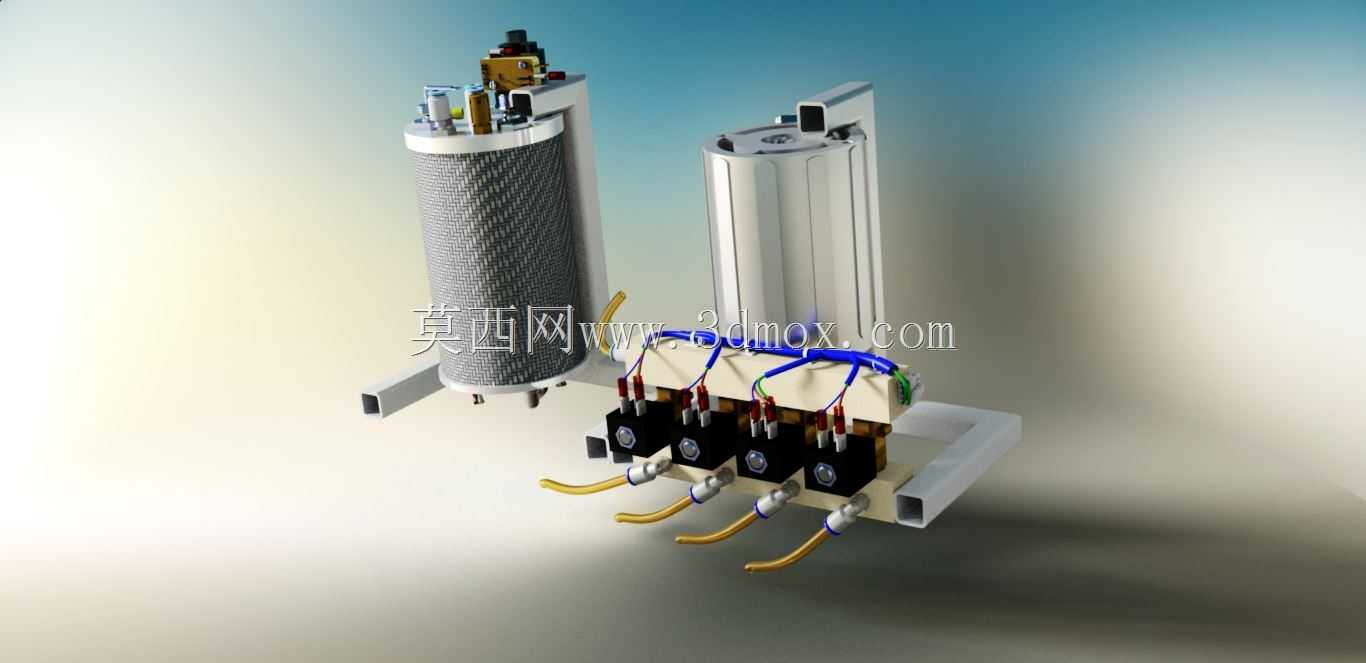

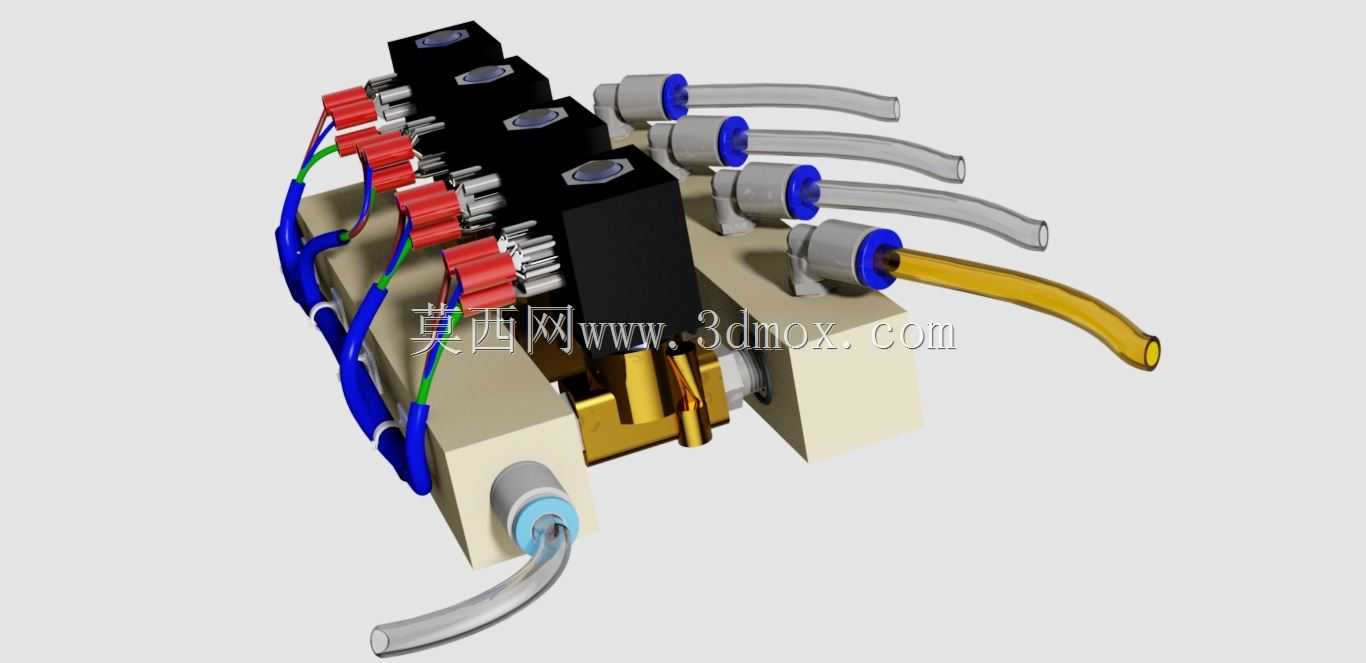

　　不同颜色的管路在生产装配阶段可直接通过颜色区分回路走向，大幅降低产线装配的错接率，也方便后期运维人员快速定位故障管路。外露的快插式接头采用标准食品级规格，可直接对接咖啡机的锅炉单元、冲泡头、蒸汽 wand 接口，不需要额外做管路焊接或打胶密封，接头处的密封结构采用耐高压食品级硅胶圈，可长期耐受9bar的萃取水压以及120℃以上的蒸汽温度，避免长期高温高压工况下出现渗漏问题。模块侧面预留的电气接插口采用集成式插排设计，可直接对接咖啡机的主控板输出端，每个阀组的控制线都在模块内部做了规整走线，外部没有飞线，避免咖啡机内部高温高湿环境下线路老化短路的风险。从安装边界来看，整个模块的外形做了切角避让设计，

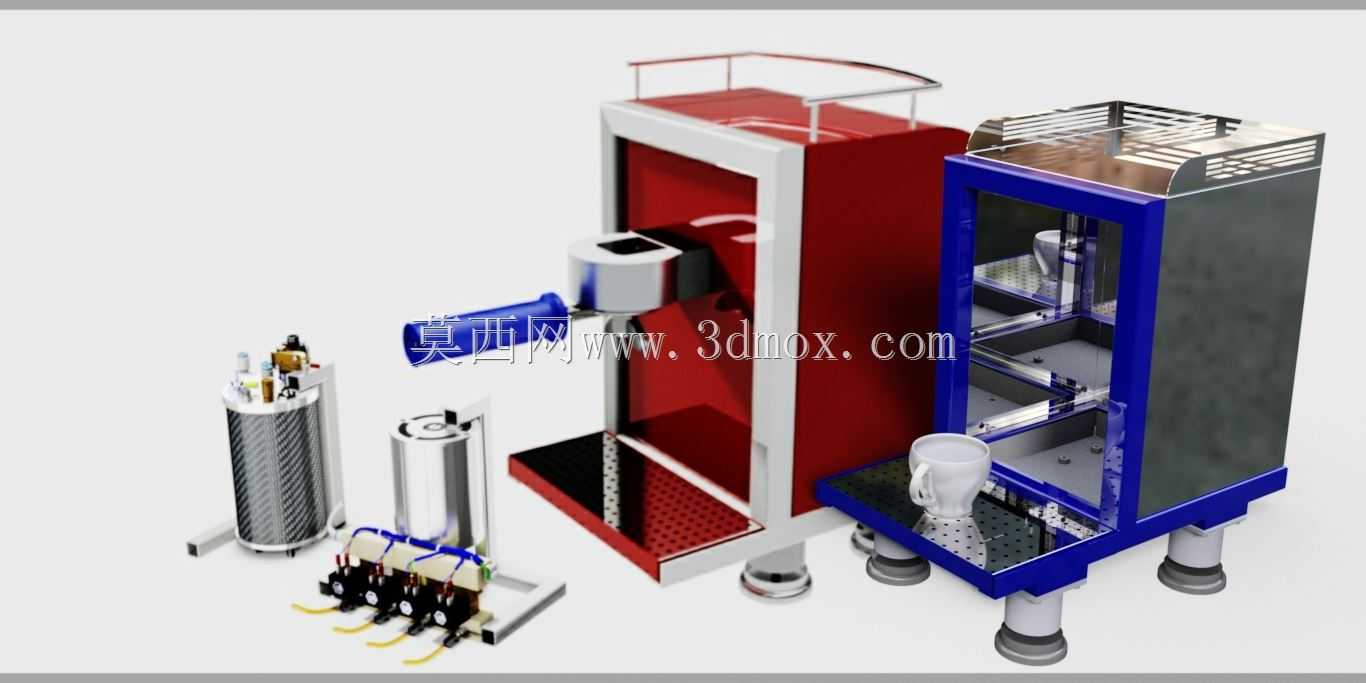

　　可适配咖啡机内部靠近锅炉侧的狭窄安装空间，基座的厚度控制在合理范围内，不会与周边的粉碗支架、锅炉保温层、外壳钣金产生干涉，安装时只需要对准基座上的四个固定孔位拧上紧固件，再对接对应的流体接头与电气插排即可完成装配，相比传统分散式管路装配方案，单台设备的装配工时可缩短40%以上。在功能特性上，这套模块化组件可同时支持两路萃取头的流体控制、一路蒸汽输出控制以及一路泄压回路控制，完全覆盖双头半自动咖啡机的流体控制需求，阀组的通断响应速度控制在毫秒级，可精准匹配咖啡机主控的萃取时长、蒸汽输出量的控制逻辑，不会出现阀组延迟开启或关闭导致的萃取压力不稳、蒸汽输出量不准的问题。模块上的管路排布做了折弯半径优化，

　　所有管路的折弯处都预留了足够的曲率半径，避免管路出现死折导致流体阻力增大、流量不足的问题，金属接头与塑料基座的连接部位做了加强筋结构，可承受多次插拔维护的受力，不会出现接头断裂的问题。在实际应用场景中，采用这套模块化组件的半自动咖啡机，在后期维护时不需要逐一拆解分散的管路，只需要将整个模块拆下即可完成阀组更换、密封件更换等操作，大幅降低运维的时间成本，同时集成式的结构也减少了管路接头的总数量，从根源上降低了渗漏点的数量，提升设备长期运行的可靠性。设计阶段还充分考虑了食品接触材料的合规性，所有与水、蒸汽接触的部件都采用符合食品接触安全标准的材质，不会在高温工况下析出异味或有害物质，保障咖啡出品的食品安全。
