复古紧凑型商用半自动咖啡萃取设备结构设计

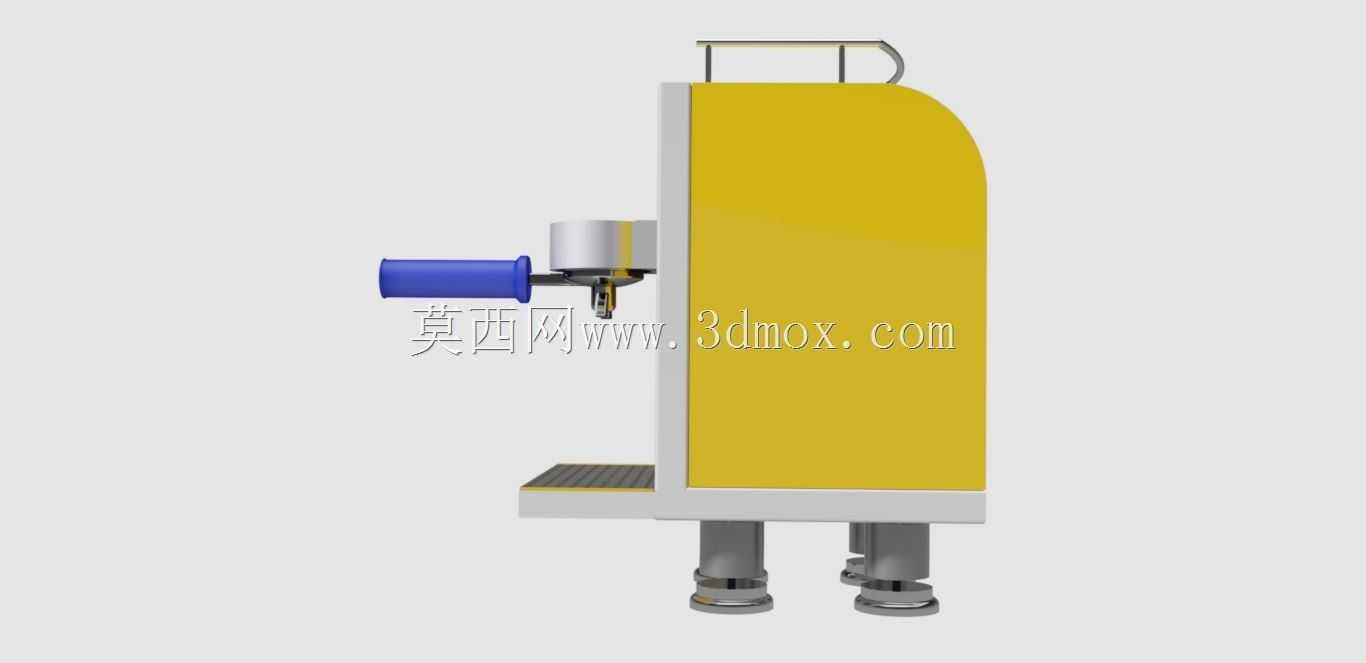

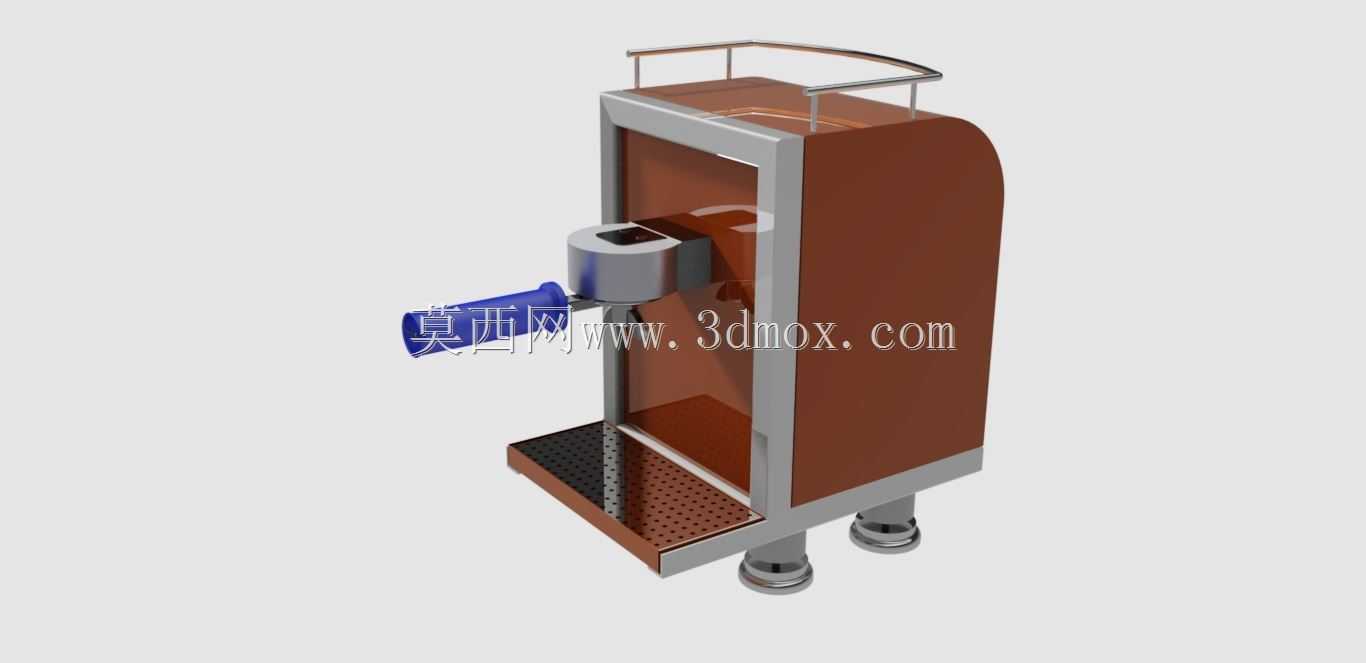

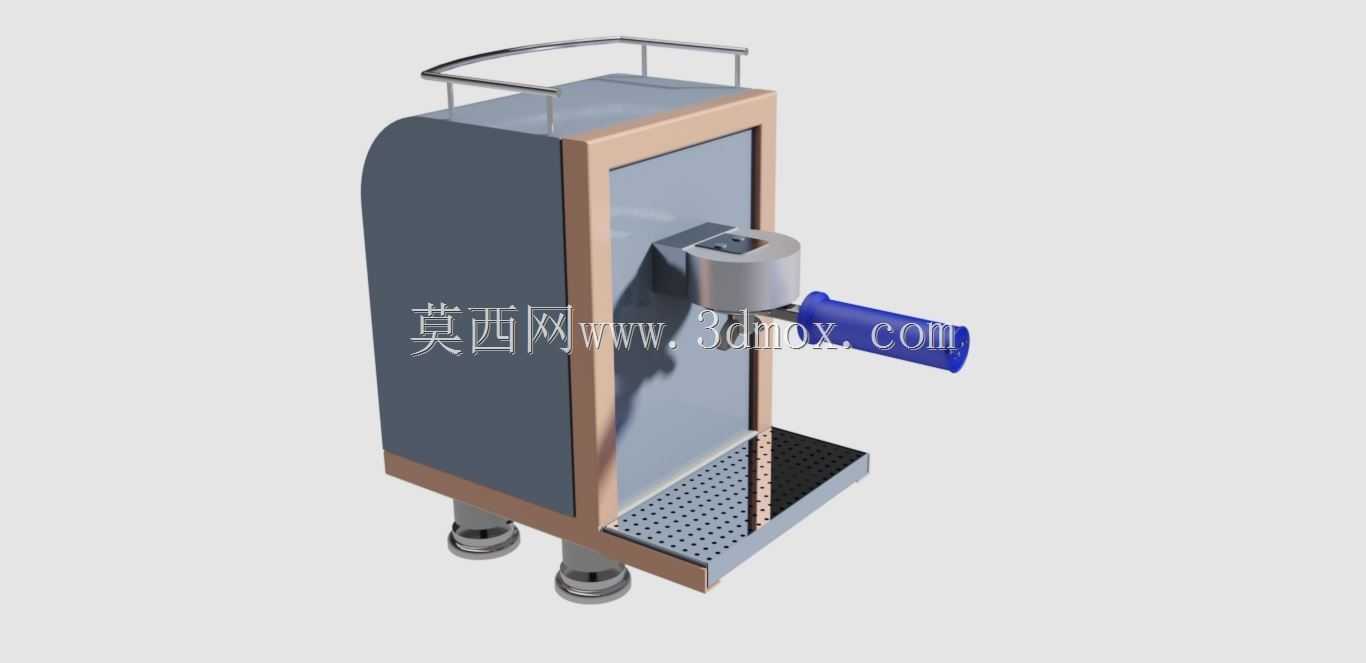

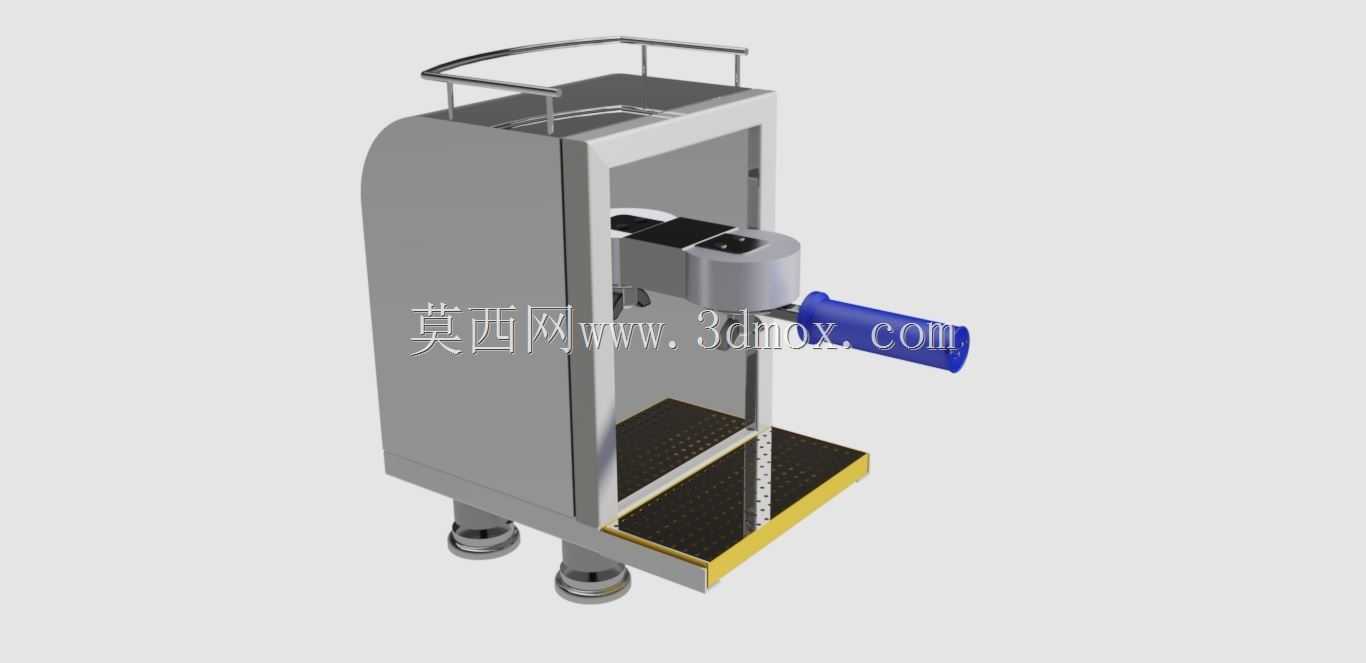

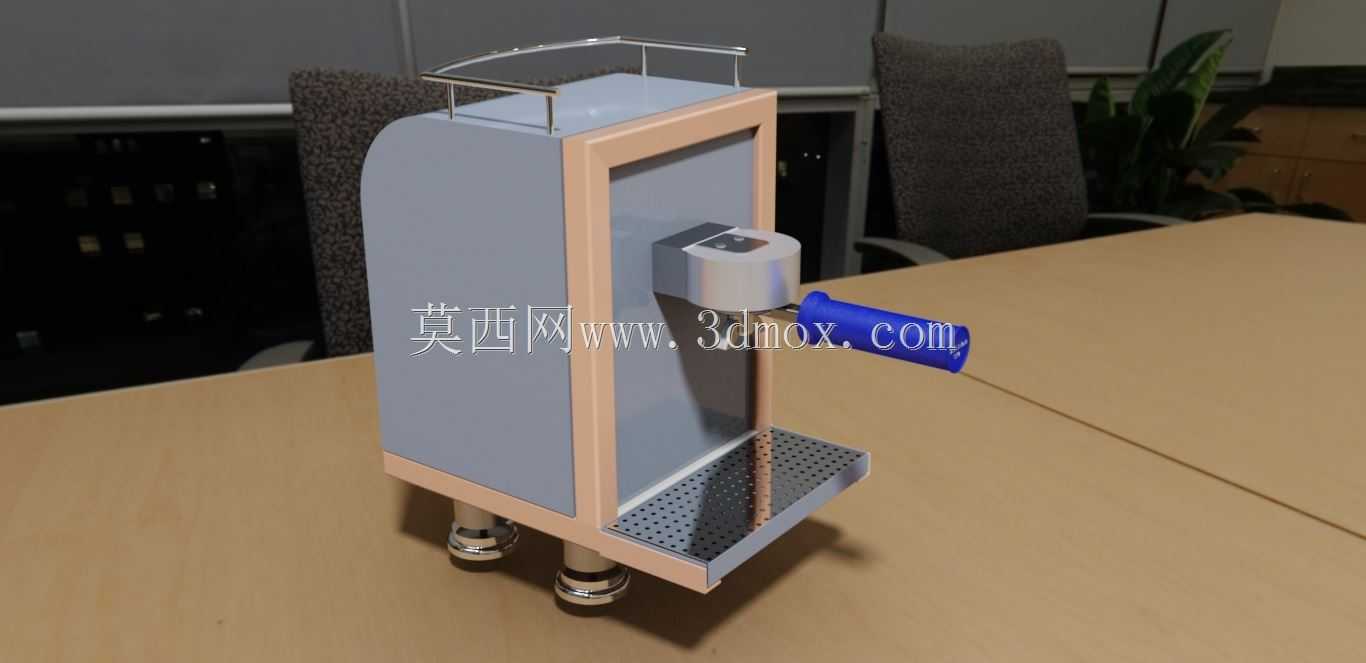

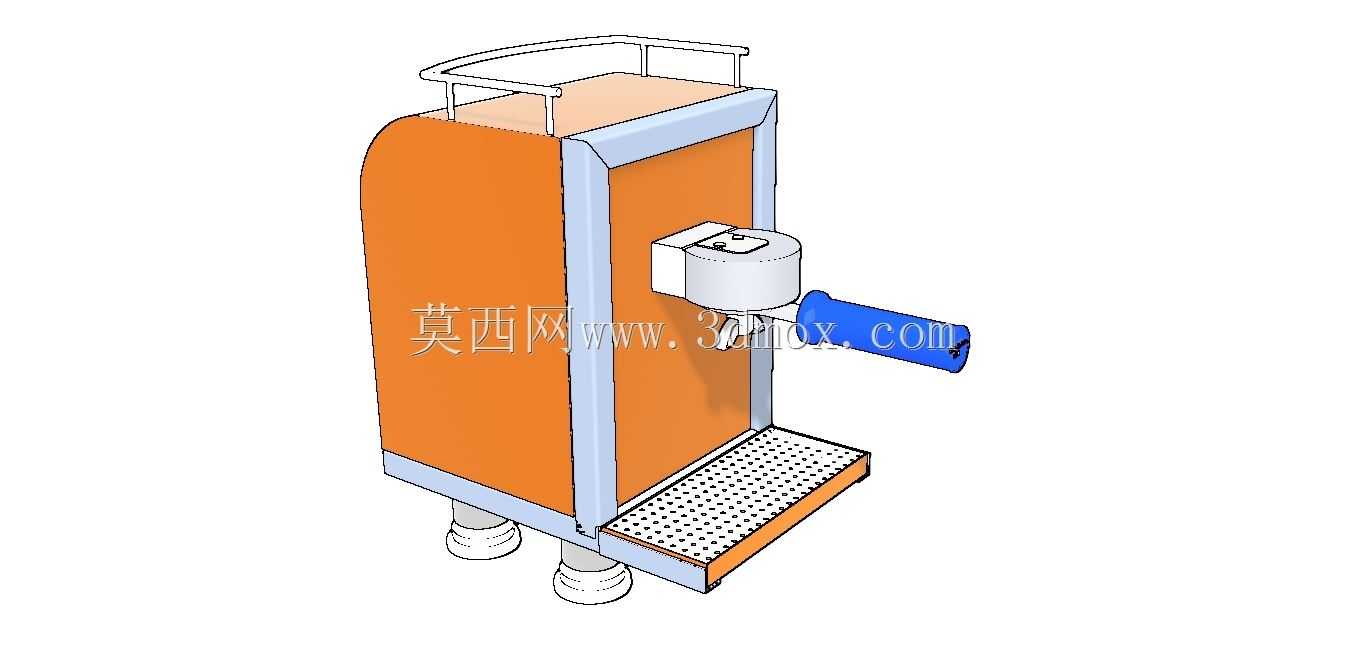

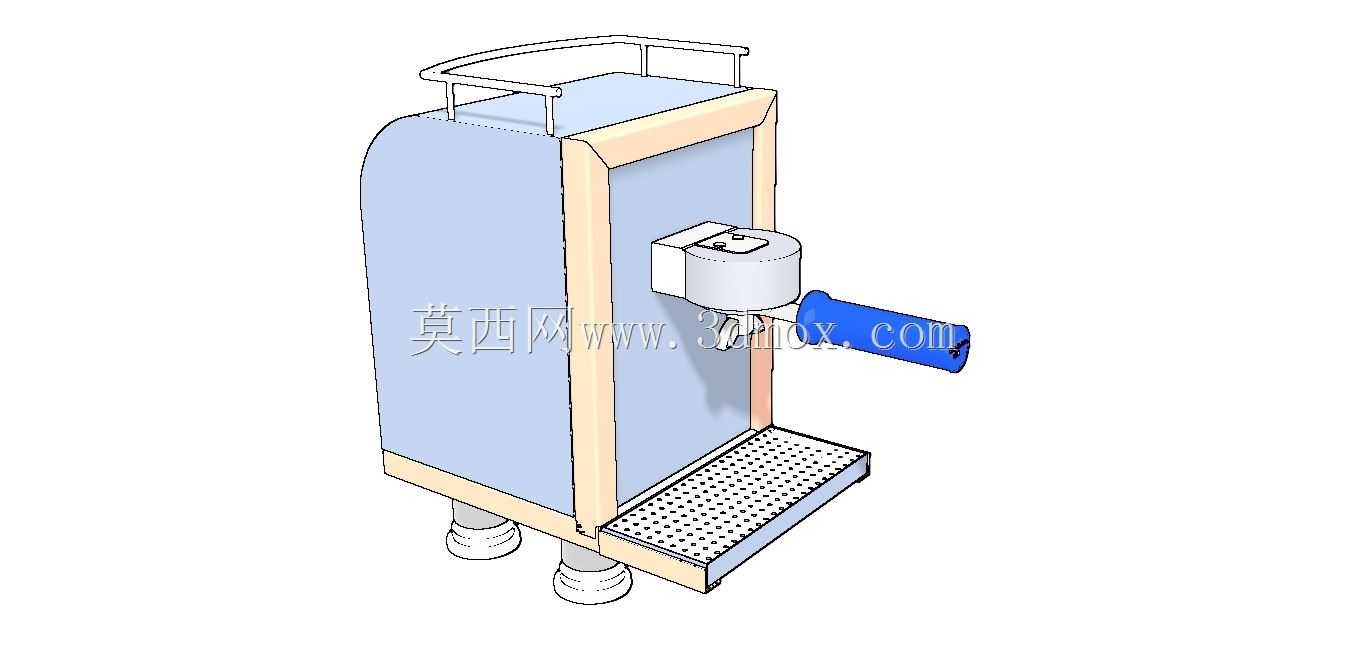

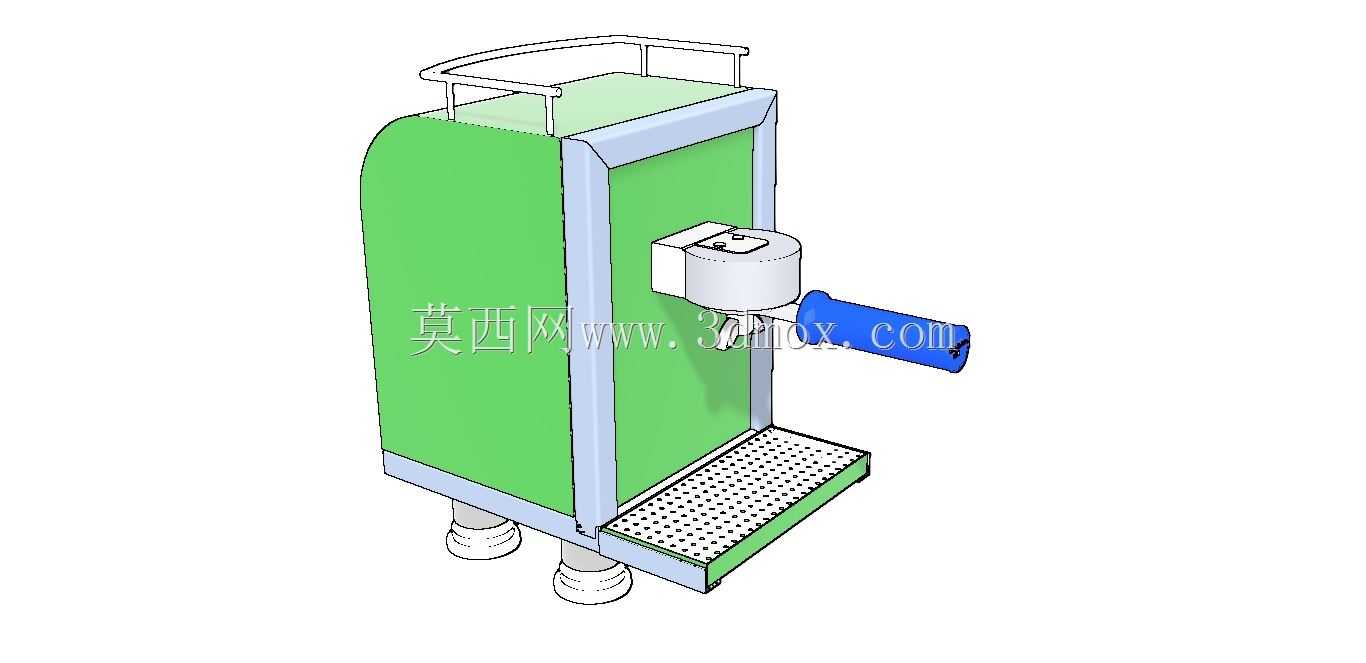

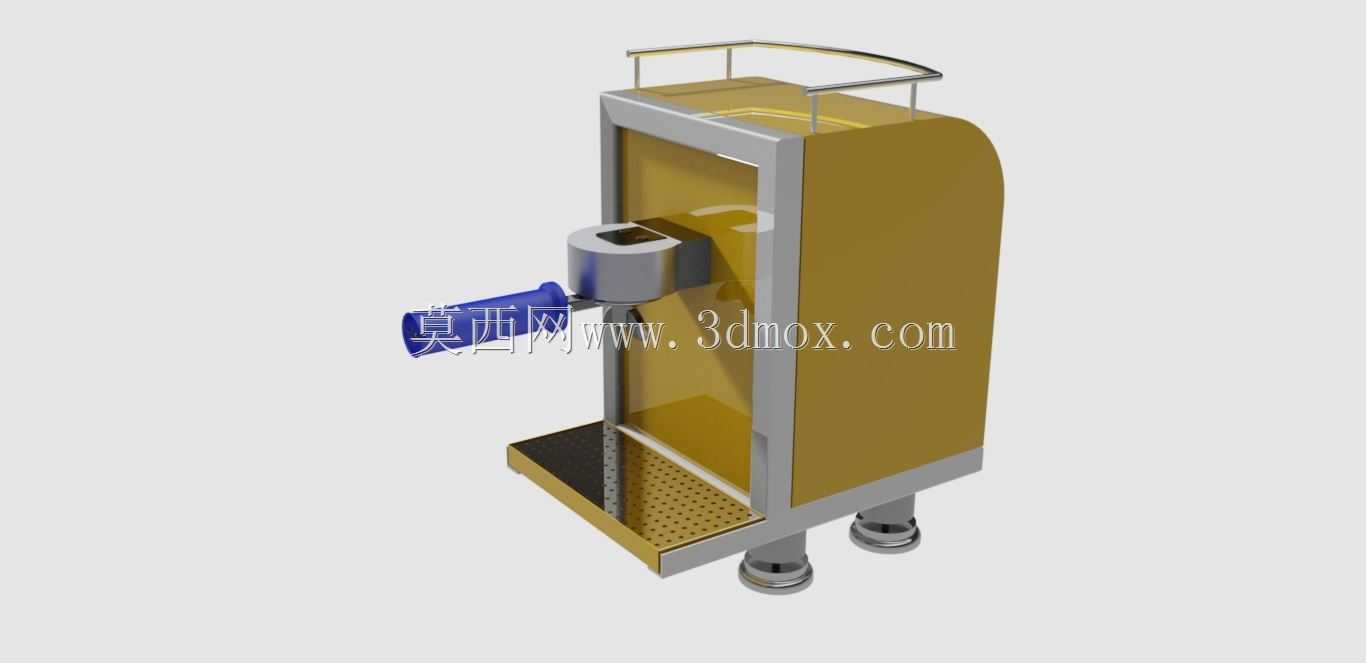

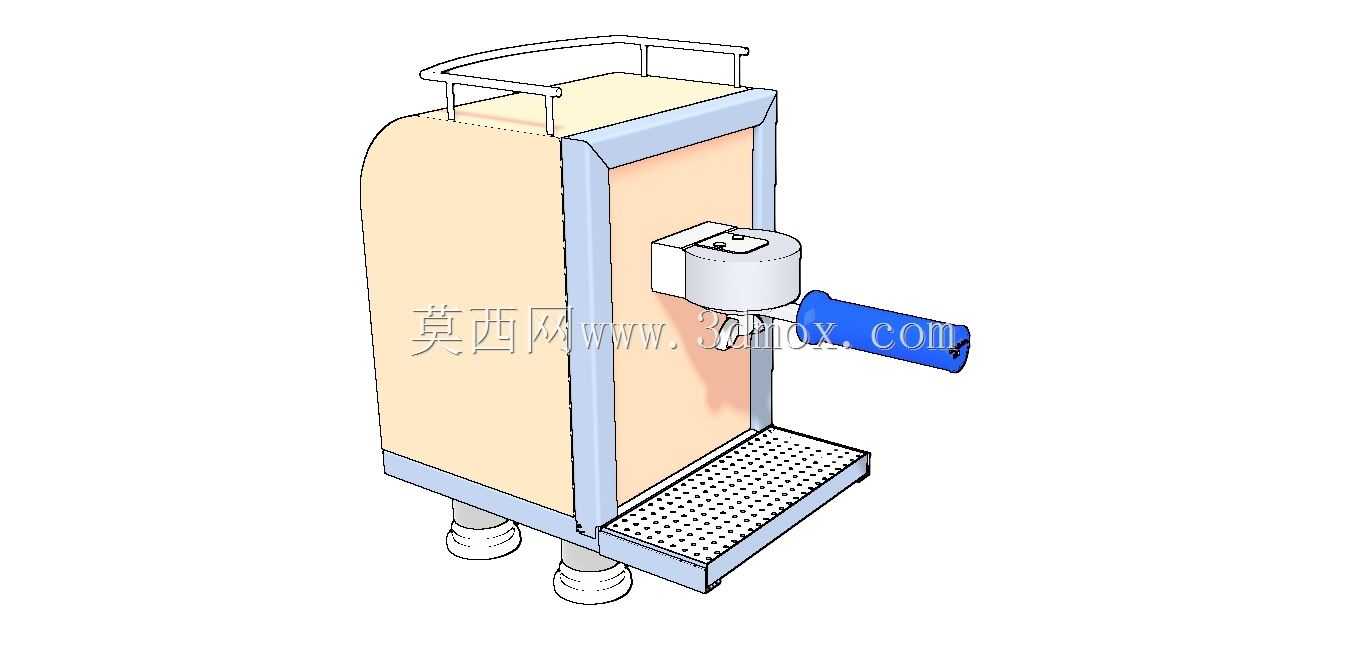

　　这款面向小型商用场景打造的半自动咖啡萃取设备，在结构规划阶段就把空间占用作为核心约束指标，整体采用窄幅立式布局，机身宽度控制在200mm区间，纵深仅350mm，整体高度不超过500mm，能够适配吧台边角、移动餐车操作台、小型精品咖啡店窄面工位等局促安装场景，不需要对现有操作台做开孔或结构改造，底部设置的两个可调防滑支撑脚，可适配存在10mm以内高度差的不平整台面，安装时仅需预留后方30mm的散热间隙、右侧50mm的操作手柄活动空间即可完成部署，大幅降低了小型经营场所的设备进场门槛。设备核心功能围绕意式咖啡高压萃取逻辑搭建，前端设置的标准58mm萃取头接口，可兼容市面通用的粉碗与压粉配件，手柄采用防滑绝缘包覆设计，

　　操作人员装取粉柄时的施力角度经过反复校核，手腕自然下垂状态即可完成扣合锁紧动作，不需要刻意抬臂调整姿态，单班次连续制作数十杯饮品也不会产生明显的操作疲劳。接水托盘采用带密集沥水孔的抽拉式结构，托盘深度设计为30mm，可容纳连续制作15杯饮品产生的废水与洒落咖啡液，抽出清理时不会出现积液滴漏问题，托盘边缘做了翻边强化处理，长期抽拉使用也不会出现形变翘边。顶部设置的一体式金属防护栏，既可以作为温杯区的围挡，避免放置的预热咖啡杯因台面震动滑落，也可临时放置压粉器、清洁刷等小型操作工具，充分利用立式机身的顶部闲置空间。机身外壳采用模块化拼接结构，主立面的装饰板与内部机架采用卡扣加隐藏式螺丝的固定方式，后期需要检修内部管路、加热组件时，

　　仅需拆除底部两颗固定螺丝即可取下整块侧板，不需要完全拆解机身外壳，大幅降低日常维护的操作难度。外观设计上借鉴了上世纪中期商用设备的圆润弧面造型语言，机身侧边缘全部做了R15的圆角过渡，没有尖锐的直角结构，既能够避免操作人员过往时磕碰受伤，也在视觉上弱化了金属设备的冷硬感，适配复古风格的咖啡馆、复古主题餐吧的空间装修调性。水路系统内置了小型即热式加热模块，不需要搭配大型外置锅炉，开机后30秒即可达到萃取所需的92℃工作温度，避免了传统大型咖啡机长时间待机预热的能耗浪费，设备进水接口采用标准快插结构，既可以搭配外接净水管路实现自动供水，也可搭配内置可拆卸水箱使用，适配没有预留给排水接口的临时经营点位。蒸汽输出管路做了独立的隔热包覆，

　　日常打奶泡操作时不会出现管路外壁烫伤操作人员的问题，蒸汽开关采用拨杆式结构，调节蒸汽量时的阻尼感经过调校，可精准控制出气量，满足不同奶泡厚度的制作需求。在结构强度校核阶段，机架主体采用1.2mm厚的304不锈钢板材折弯成型，所有拼接位置都做了满焊处理，整机满载状态下可承受15kg的顶部载荷，不会出现机架形变问题，机身底部的支撑脚采用橡胶防滑材质，与台面的摩擦系数达到0.6以上，操作人员用力扣合萃取手柄时，机身不会出现滑移错位。操作区域的布局经过多轮人机工程验证，萃取头的安装高度距离台面220mm，常规高度的咖啡杯可直接放置在接水托盘上接取萃取液，不需要额外搭配增高垫，蒸汽棒的活动角度覆盖0-120度范围，可适配不同容量的奶缸，操作时不需要大幅度调整奶缸位置。设备的所有外接管路走线都隐藏在机身背部的走线槽内，外部看不到明装的管线，既提升了外观整洁度，也避免了日常清洁时水液溅到管线接口处引发的漏电风险。
