咖啡机内置圆柱加热储液部件结构设计

　　在商用及家用全自动咖啡机的内部结构布局中，这类圆柱型储液加热构件是决定饮品萃取稳定性的核心功能件之一，日常使用中承担着常温净水暂存、定温加热保温、为萃取单元输送恒温热水的多重作用，直接关联咖啡出品的水温一致性与连续出杯能力。从结构设计逻辑来看，采用圆柱型壳体并非随意选型，首先圆柱曲面在同等壁厚、同等材料用量的前提下，内部承压能力远高于方形腔体，咖啡机加热过程中腔体内会产生0.1-0.3MPa的微压，圆柱结构可让应力均匀分布在侧壁，无需额外增设加强筋就能避免长期热循环下的腔体变形，同时圆柱内壁无直角死角，日常使用中不易残留水垢，后期维护清洁的难度更低。

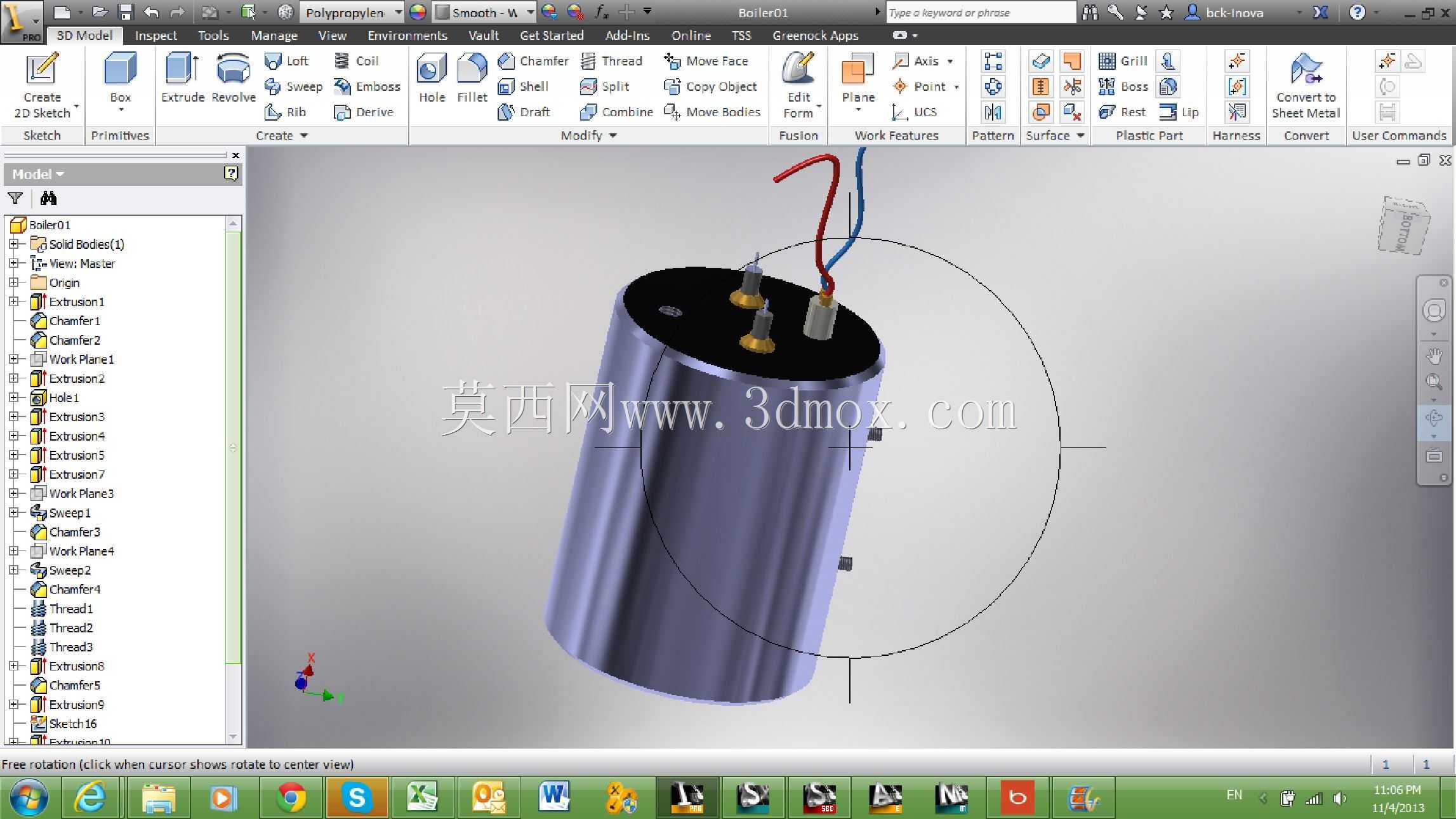

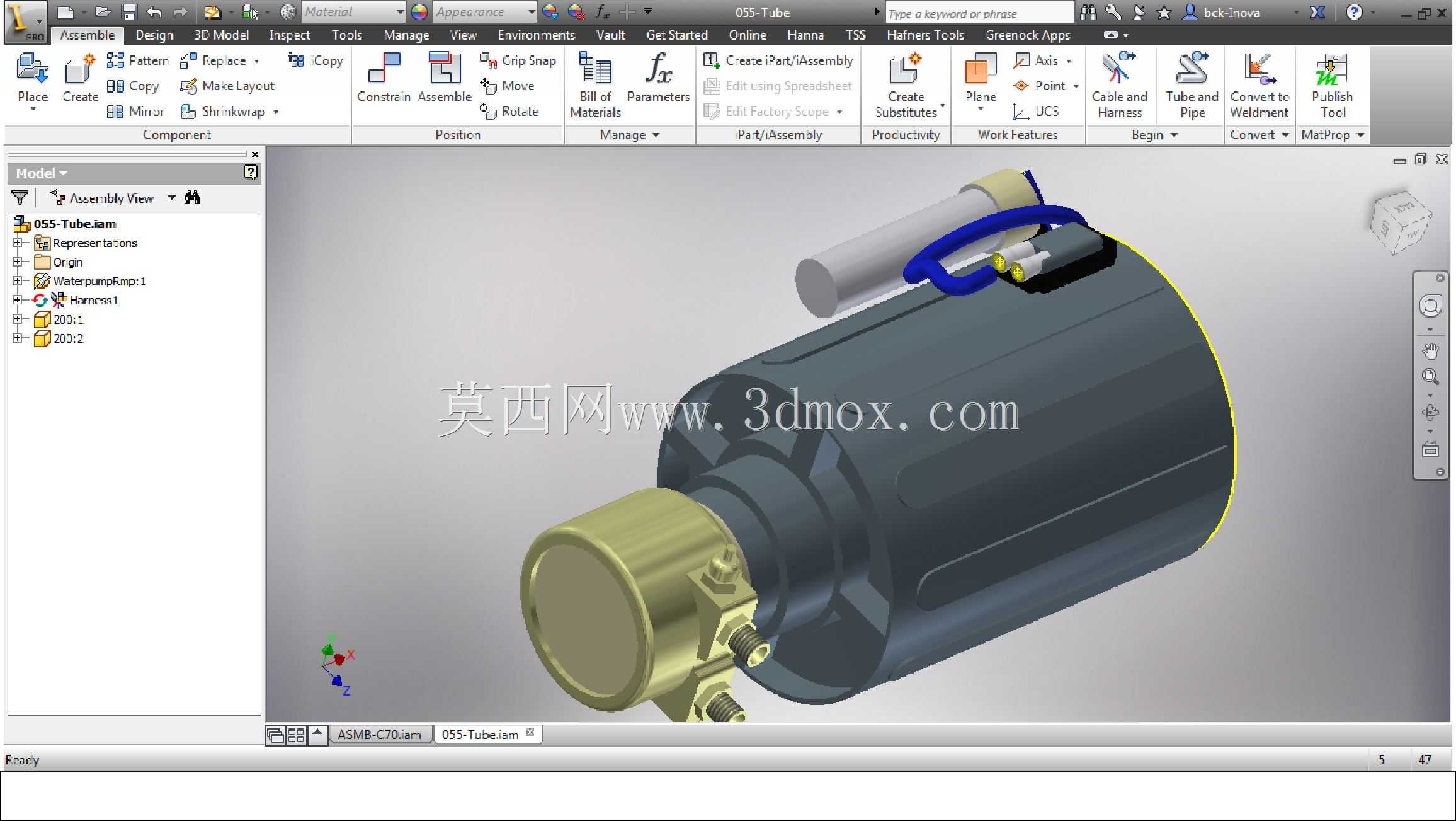

　　构件顶部的端盖采用密封压合结构，三个引出端子分别对应加热棒供电、温度传感器信号传输、接地保护，接线端伸出端盖的高度控制在12mm以内，既预留了线束插接的操作空间，也不会过多占用咖啡机内部的上部安装空间，避免与上方的豆仓、磨豆组件产生结构干涉。端盖与筒体的连接采用卷边压合加食品级硅胶密封圈的结构，密封圈的压缩量设计为25%，可在-10℃到120℃的工作温度区间内保持稳定密封性能，不会因反复热胀冷缩出现渗漏问题。

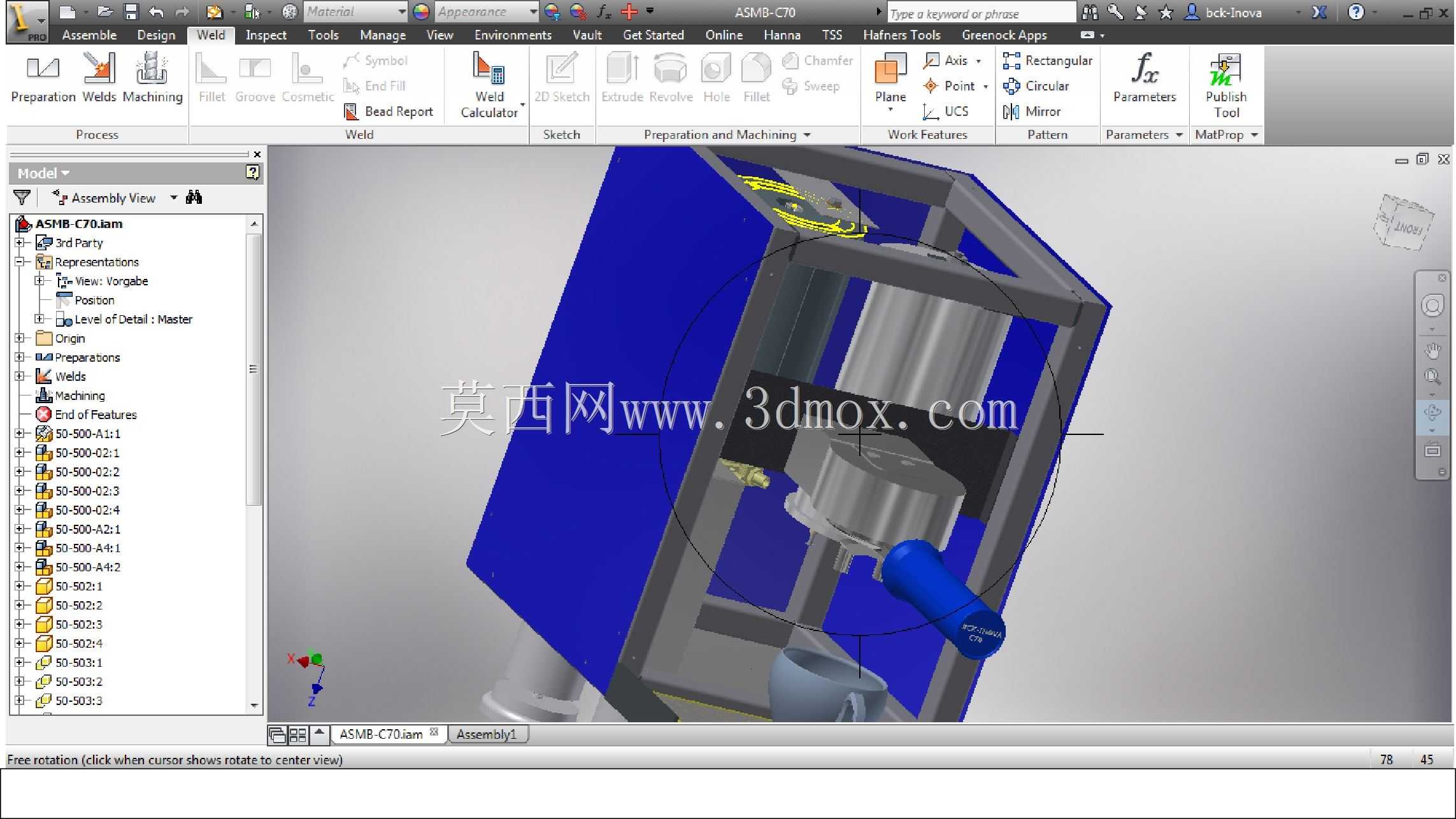

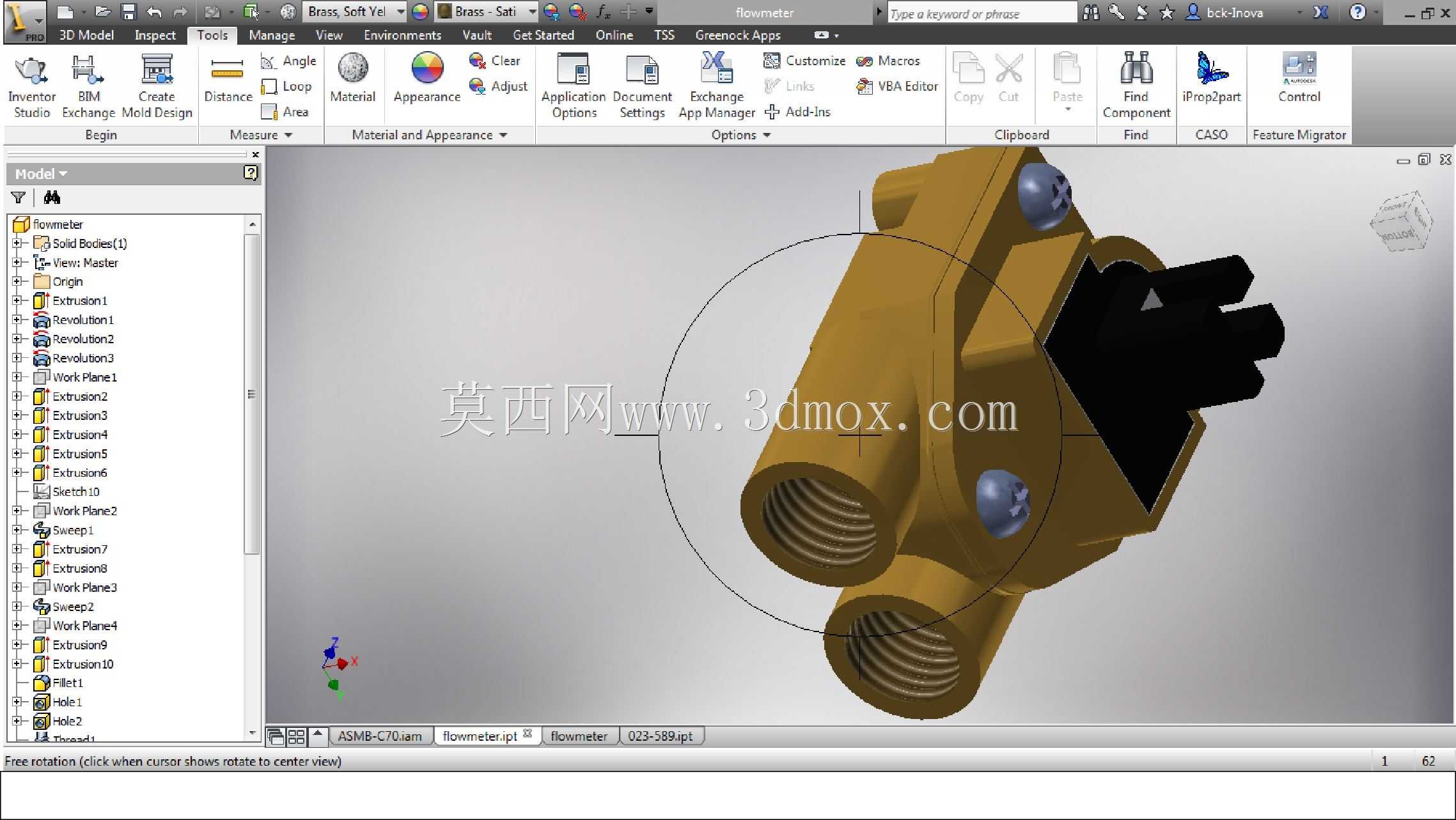

　　从安装边界来看，该构件的外径设计为68mm，总高度132mm，适配多数台式全自动咖啡机的中部安装仓尺寸，筒体下部预留了2个M4的安装螺孔位，可通过L型支架直接固定在咖啡机的内部钣金机架上，安装时筒体与周边的水泵、管路之间预留至少8mm的间隙，既避免加热过程中的热量传递影响周边电气元件的寿命，也给后期检修拆装预留足够的操作空间。筒体侧面下部预留了出水接头位，出水位置距离筒体底部5mm，可保证腔体内的存水完全排空，避免长期不用时残留积水滋生细菌；上部预留了进水接头与溢流口，进水接头连接水箱供水管路，溢流口则通过硅胶管连接至咖啡机底部的接水盘，当进水电磁阀出现故障无法闭合时，多余的水可从溢流口排出，不会溢出到机器内部造成电路短路。

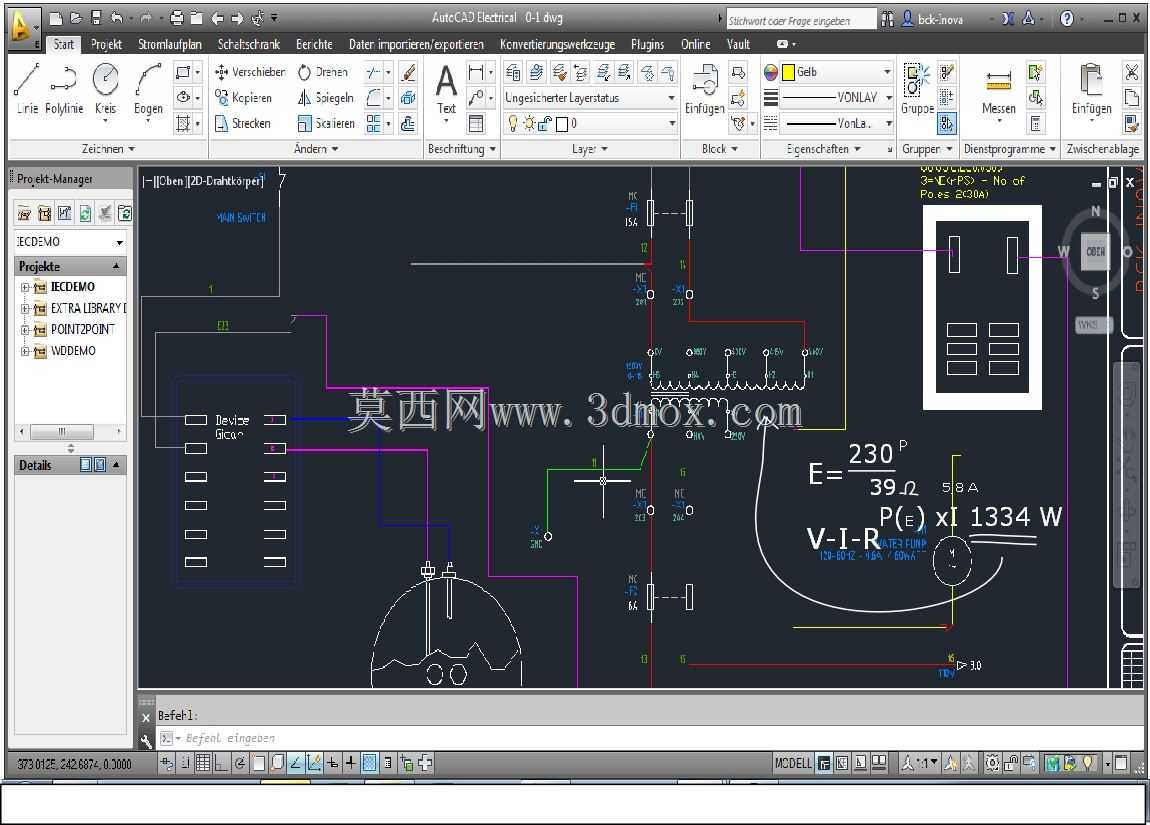

　　设计过程中针对壁厚做了多轮仿真验证，筒体采用304食品级不锈钢材质，壁厚设定为0.8mm，既可以满足承压要求，也能控制整体重量，单构件重量控制在210g左右，不会给整机带来过多的重量负载。加热棒采用浸入式设计，直接固定在端盖上伸入腔体内部，加热功率根据机型不同可适配1200W到1600W的规格，加热时热量直接传递给腔体内部的水体，热效率比外置加热结构高15%以上，同时端盖上集成的NTC温度传感器探头直接接触水体，温度检测误差控制在±1℃以内，可精准控制加热水温在92℃到96℃的咖啡萃取最佳温度区间。

　　在实际装配场景中，该构件的接线端采用防呆设计，三个接线端子的直径分别为4mm、3mm、3mm，接地端子采用单独的4mm规格，装配时不会出现线束接反的问题，降低生产线的装配出错率。筒体表面做了哑光拉丝处理，既可以提升不锈钢表面的抗指纹、抗腐蚀能力，也能减少加热过程中对外的热辐射，降低咖啡机外壳的温升，避免用户使用时触碰外壳出现烫感。针对不同容量的咖啡机机型，该结构可通过调整筒体高度来改变腔体容积，在保持外径、安装接口、端盖结构完全通用的前提下，可衍生出200ml、300ml、400ml三种不同容积的版本，覆盖单杯家用机到连续出杯商用机的不同需求，无需重新开模制作端盖与安装支架，大幅降低衍生型号的开发成本与周期。
