小型蒸汽发生装置结构三维设计

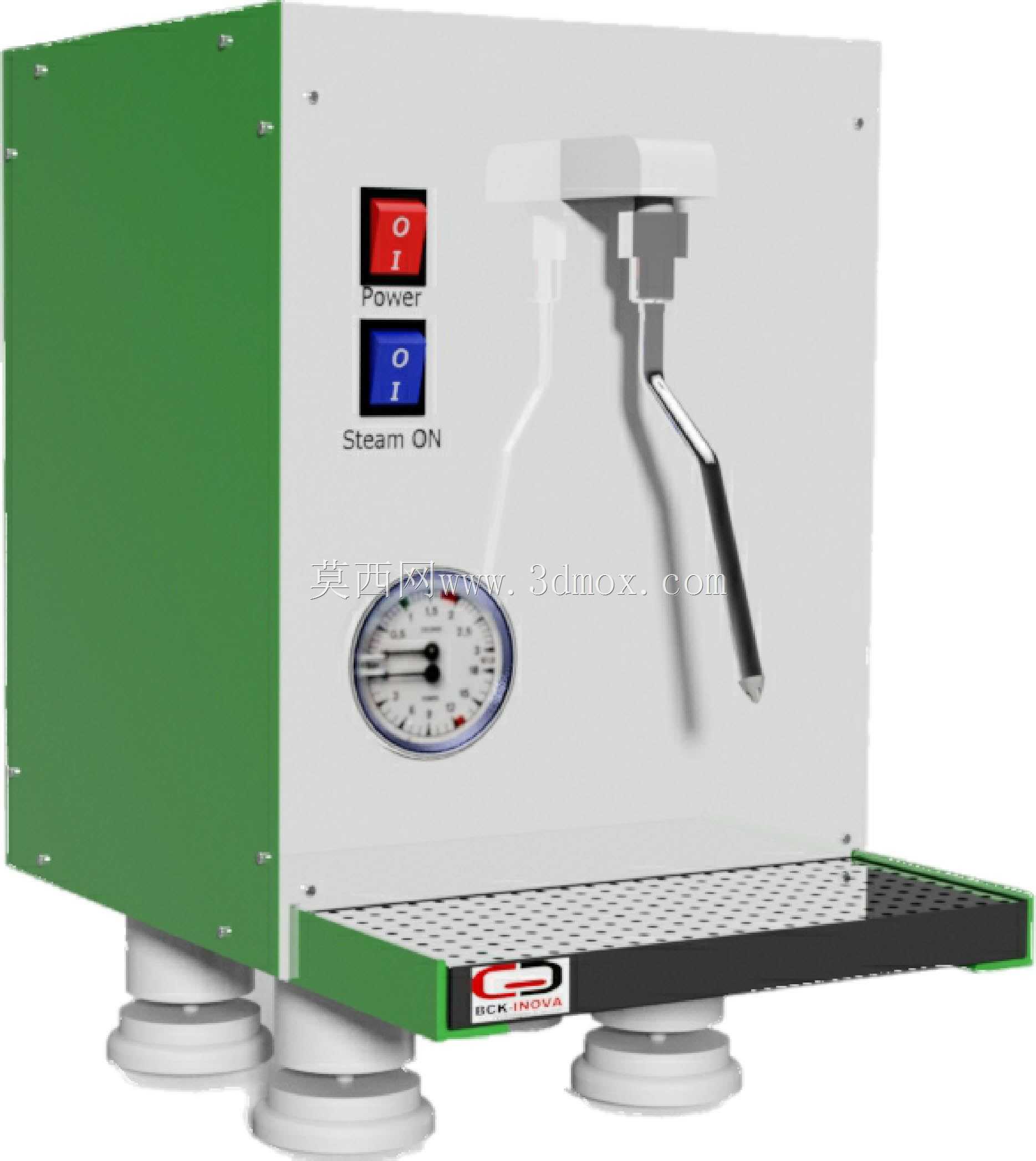

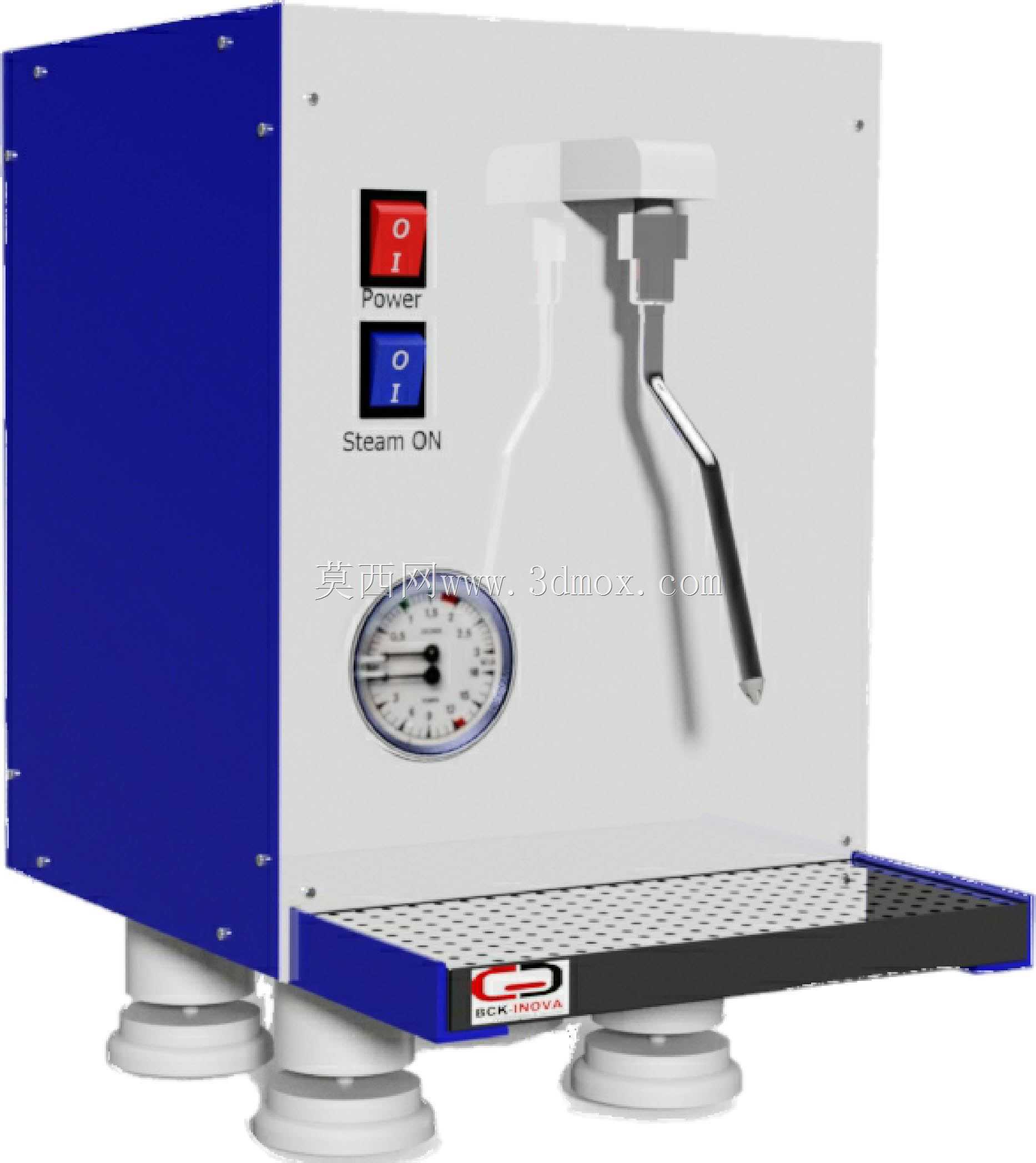

　　开关下方设置圆形耐震压力表，实时显示加热舱内的蒸汽压力，压力表的量程覆盖0到2bar的常用工作压力区间，表盘刻度清晰，操作人员站在操作位可快速读取压力数值，判断设备是否达到工作状态。蒸汽输出管路从面板中部伸出，采用可小角度摆动的金属万向结构，末端搭配防烫手柄，操作人员握持手柄即可调整蒸汽喷头的位置，对准需要加热的容器，操作时无需接触高温金属管路。设备底部设置四个可调式支撑脚，单个支撑脚的调节行程为10mm，可适配吧台台面的不平整情况，保证设备放置平稳，支撑脚采用防滑橡胶材质，避免操作过程中设备移位。接水盘设置在蒸汽喷头下方，采用抽拉式结构，盘体表面布满沥水孔，可承接操作过程中滴落的冷凝水与溢出的液体，接水盘与设备主体采用卡扣连接，这款小型蒸汽发生装置的结构设计，核心围绕商用饮品制作场景的实际使用需求展开，在餐饮门店的吧台操作场景中，这类设备主要承担牛奶打泡、饮品加热、小型器具高温蒸汽消毒的功能，日常使用频率高，操作时需要操作人员单手完成蒸汽输出控制，因此整体结构布局完全贴合吧台站立操作的人机工程要求。从结构布局来看，设备主体采用侧置储水加热舱与正面操作区分离的设计，左侧蓝色舱体为密封加热水罐的安装位，内部预留了加热管安装腔、水位检测组件安装位以及压力安全组件的固定接口，加热舱与正面蒸汽输出管路之间采用隔热密封连接结构，避免热量传递到正面操作面板造成操作人员烫伤。正面操作面板上集成了两个翘板开关，上方为设备总电源开关，下方为蒸汽输出控制开关，

　　拆卸清理无需额外工具。在设计思路上，这款设备优先考虑了日常维护的便捷性，左侧加热舱的侧板采用快拆螺丝固定，需要清理水垢、更换加热组件时，仅需拆卸侧板即可接触内部核心部件，无需整体拆解设备外壳。设备的外形尺寸控制在宽度320mm、深度400mm、高度380mm的范围内，完全适配商用吧台的常规预留安装空间，背部预留了电源进线口、进水接口（若为外接供水版本）以及泄压阀的排气口，安装时背部距离墙面需预留至少50mm的散热间隙，保证加热舱工作时的热量可正常散出。管路设计上，蒸汽输出管路全程做了隔热包裹，仅在喷头位置保留金属出汽段，减少管路内的蒸汽冷凝水存量，避免开启蒸汽时喷出大量冷凝水影响饮品制作效果。压力控制部分除了正面的压力表显示，

　　内部结构还预留了压力控制器与安全阀的安装位，当舱内压力超过设定安全阈值时，压力控制器会自动切断加热电源，若压力控制器失效，安全阀会自动开启泄压，形成双重安全防护，避免压力过高造成安全隐患。操作面板的开关位置设置在压力表上方，距离蒸汽喷头的水平距离为120mm，操作人员在调整蒸汽喷头位置后，可随手触碰开关控制蒸汽输出，无需大幅度移动手臂，符合吧台高效操作的动作逻辑。设备外壳采用1.2mm厚的冷轧钢板折弯成型，表面做喷塑处理，左侧舱体的蓝色喷塑与正面面板的浅灰色喷塑形成视觉区分，既可以让操作人员快速识别设备的功能分区，也能在长期使用中耐污渍、耐擦拭，适配餐饮场景的清洁需求。蒸汽喷头采用可拆卸式设计，可根据使用需求更换不同孔径的喷头，

　　适配大流量蒸汽消毒或者小流量精准打奶泡的不同场景，喷头与管路的连接采用标准螺纹，更换时无需专用工具，徒手即可完成拆装。接水盘的深度为30mm，可容纳单次操作产生的全部废水，避免废水溢出污染吧台台面，接水盘内部还预留了水位检测浮球的安装位，高配置版本可实现接水盘水满提醒功能，提示操作人员及时倾倒废水。从安装边界来看，设备的底部支撑脚外接圆直径为280mm，吧台放置时仅需要预留350mm见方的平整台面即可，设备总重量控制在12kg以内，单人即可完成搬运与位置调整，无需额外的吊装或固定安装，插电即可使用，适配小型咖啡店、茶饮店、便利店吧台的灵活布置需求。设备的散热主要依靠左侧舱体的自然散热，因此左侧位置不能紧贴其他设备或者墙面，需预留30mm以上的空气流通间隙，保证加热舱的工作温度维持在合理区间，延长加热组件的使用寿命。
