餐饮商用小型蒸汽发生动力装置结构

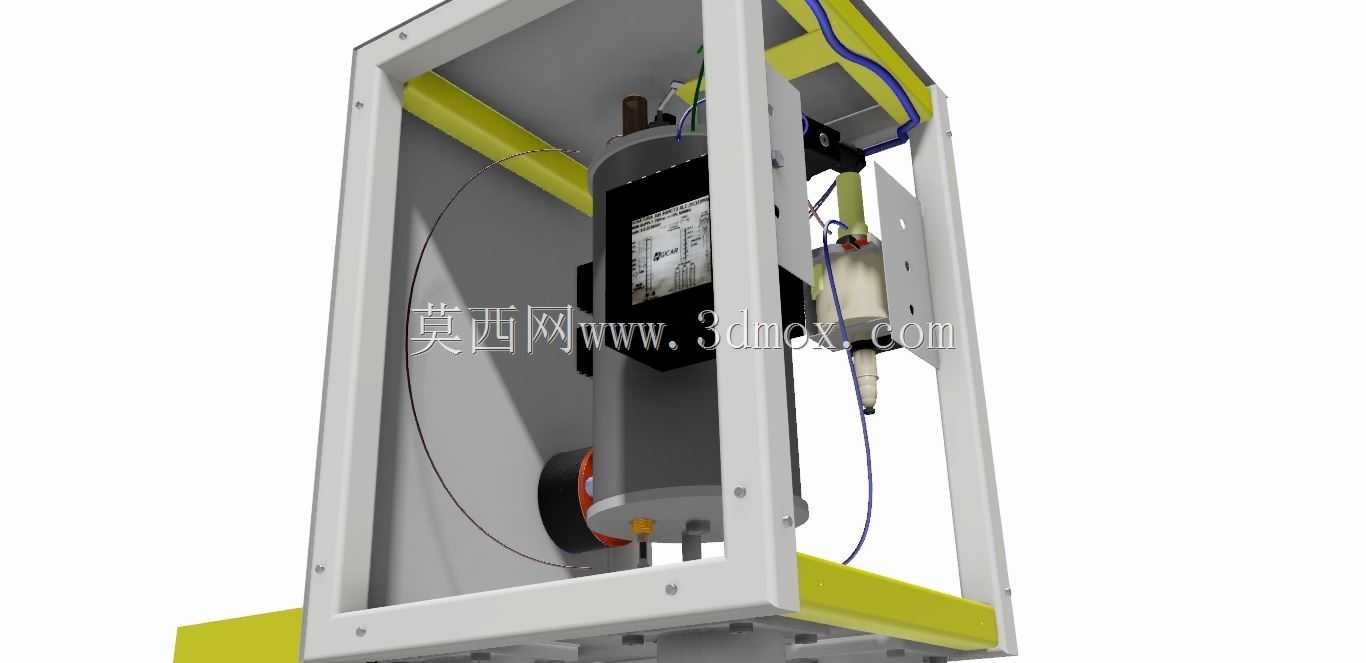

　　这款小型蒸汽动力装置的设计初衷，是适配餐饮经营场景下对紧凑空间、低占地蒸汽供给的需求，常见于独立咖啡馆、小型西餐厅、轻食门店这类经营面积有限的商业场所，主要承担茶咖出品环节的蒸汽供给功能，可完成奶泡打发、茶饮加热、小型器具高温消杀等日常经营动作。从结构布局来看，整机采用立式框架承载结构，外围框架通过标准铝型材拼接成型，框架内侧预留了足够的走线与部件安装间隙，所有核心功能部件均集成在框架内部空间内，没有外凸的冗余结构，安装时仅需预留对应柜体的嵌入空间即可，不需要额外预留侧面操作检修的冗余尺寸，适配多数商用吧台的下部柜体安装位。核心的蒸汽发生罐体采用立式筒状结构布置在框架中心位置，罐体外侧做了保温层包覆处理，减少工作过程中的热量散失，

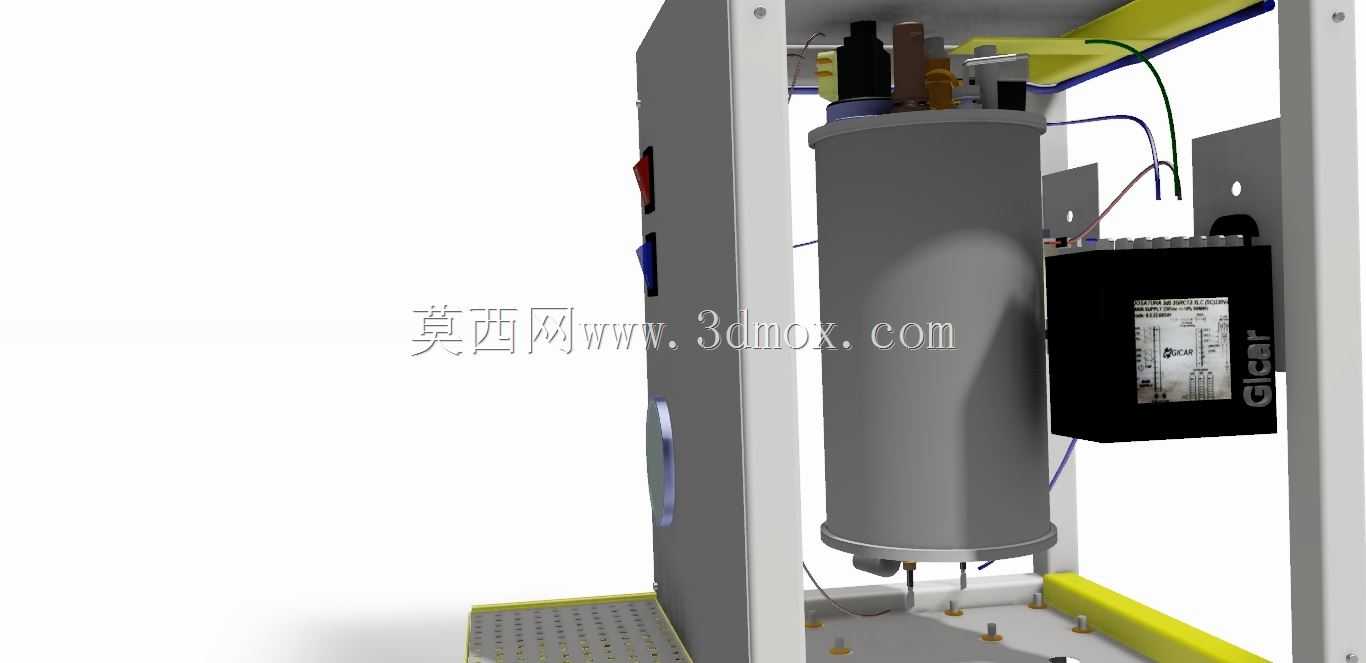

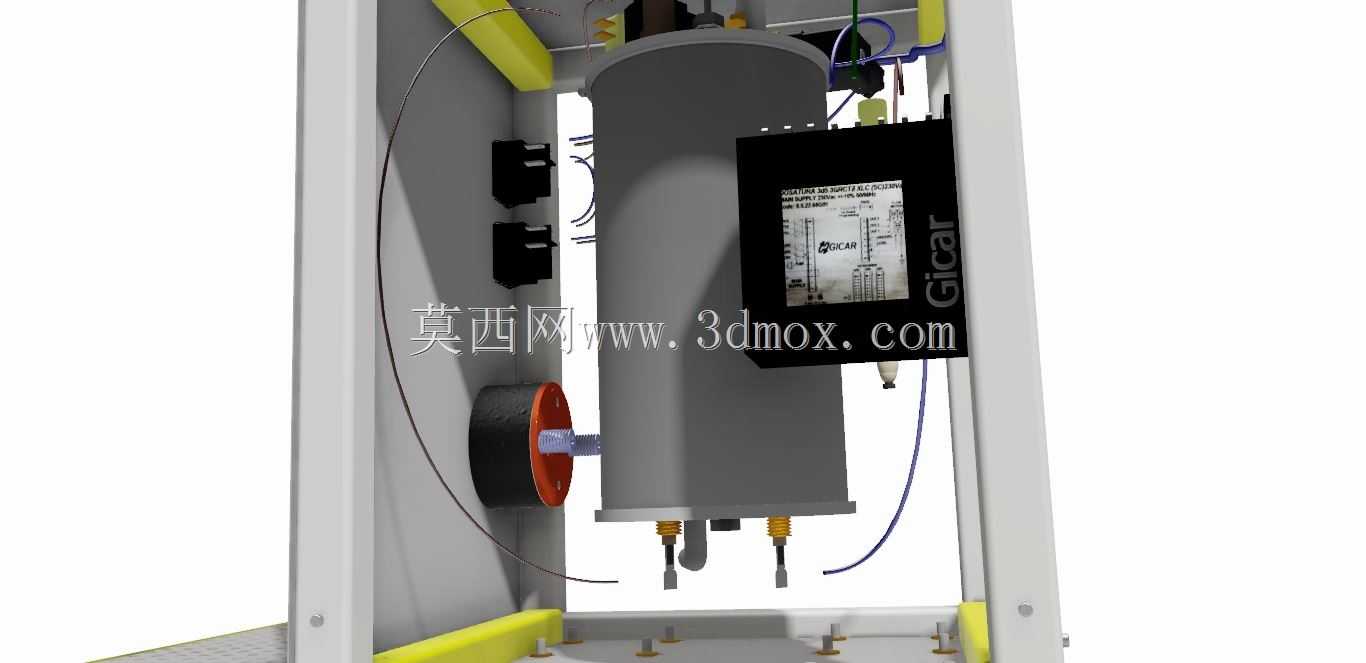

　　同时避免框架外壁温度过高带来的操作安全隐患。罐体上部集成了压力监测与控制模块，可实时监测罐内蒸汽压力，匹配不同出品需求的蒸汽输出量，罐体下部设置了进水接口与排污接口，可直接对接门店的净水供给管路，日常维护时仅需打开下部排污口即可排出罐内沉积的水垢，不需要拆解整体框架。电气控制模块布置在罐体侧方的安装板上，所有强弱电线路通过框架内侧的走线槽规整排布，线路与高温罐体之间预留了足够的安全间隙，部分靠近高温区域的线路额外套有耐高温防护套管，避免长期高温环境下线路老化带来的安全风险。蒸汽输出管路从罐体上部引出，延伸至框架外侧的操作位，管路末端配有专用的蒸汽控制阀，操作时可通过控制阀精准调节蒸汽输出量，适配不同奶泡打发、茶饮加热的操作需求。

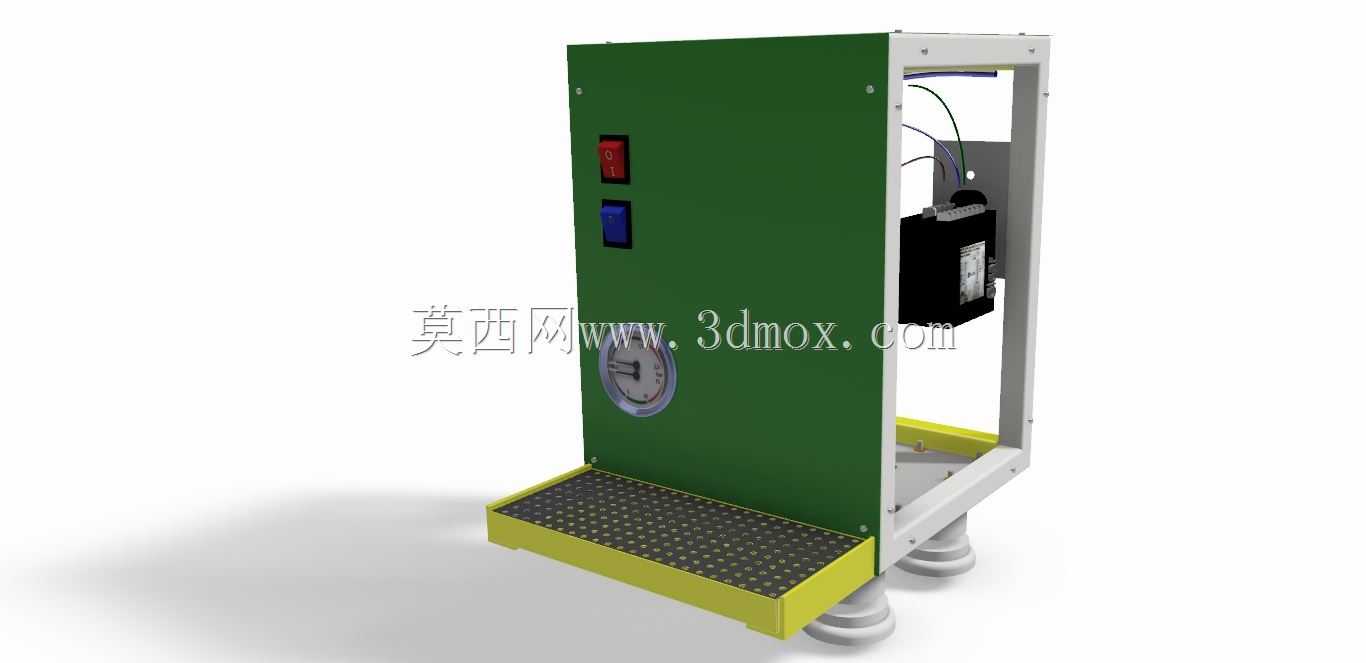

　　整机的供电设计做了双电压适配，可匹配不同地区商用供电的120V-60Hz与230V-50Hz两种供电规格，不需要额外加装电压转换设备即可直接接入当地商用供电回路。从安装边界来看，整机的立式框架尺寸控制在小型吧台柜体的常规容纳范围内，安装时仅需在柜体对应位置预留进水、排水管路的穿孔，以及供电线路的接入位即可，不需要对现有吧台结构做大规模改造。框架底部设置了可调式支撑脚，可根据安装地面的平整度调节整机水平度，避免长期运行过程中因设备倾斜带来的罐体水位异常、管路受力不均等问题。在结构设计的细节上，这款装置没有采用复杂的集成式压铸外壳，而是采用型材框架加可拆卸防护面板的结构，日常检修时仅需拆下对应侧的防护面板即可接触到内部所有功能部件，

　　不需要将整机从安装位完全拆解移出，大幅降低了日常维护的操作难度。蒸汽发生罐体的固定采用上下两处抱箍结构与框架横梁连接，抱箍与罐体之间垫有减震缓冲垫，可减少设备运行过程中因罐体内部水沸腾产生的振动传递到框架与外部吧台，降低运行过程中的噪音传递。设备的安全防护设计上，除了基础的压力控制模块，还在罐体上部设置了超压泄压结构，当罐内压力超过安全阈值时会自动泄压，避免超压带来的安全风险，同时所有电气部件均做了防水防护处理，可适配餐饮场所日常清洁时的溅水环境，不会因日常清洁的水渍导致电气故障。从实际使用的适配性来看，这款装置的蒸汽输出量完全匹配小型门店的高峰出品需求，单台设备可同时支持1-2个咖啡出品位的蒸汽使用需求，不需要配置大型的中央蒸汽锅炉，大幅降低了小型门店的设备投入成本与空间占用成本。
