咖啡机内置蓝色电气控制模块结构

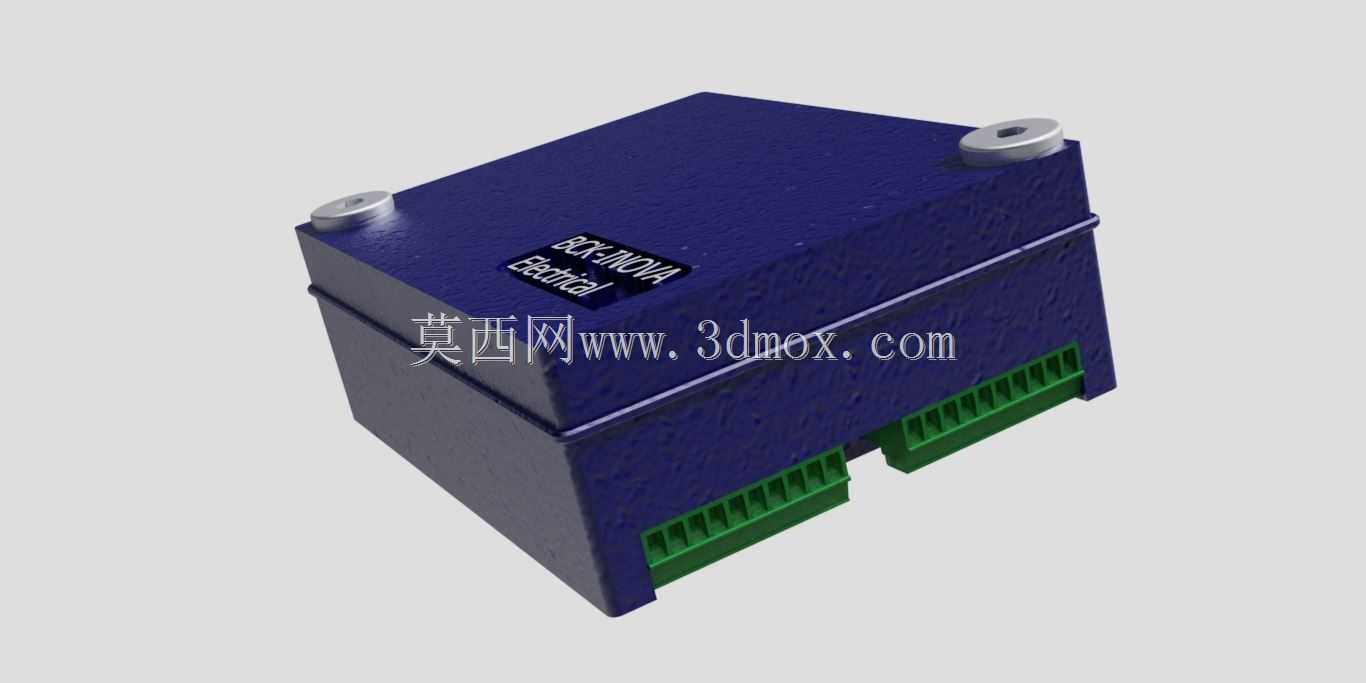

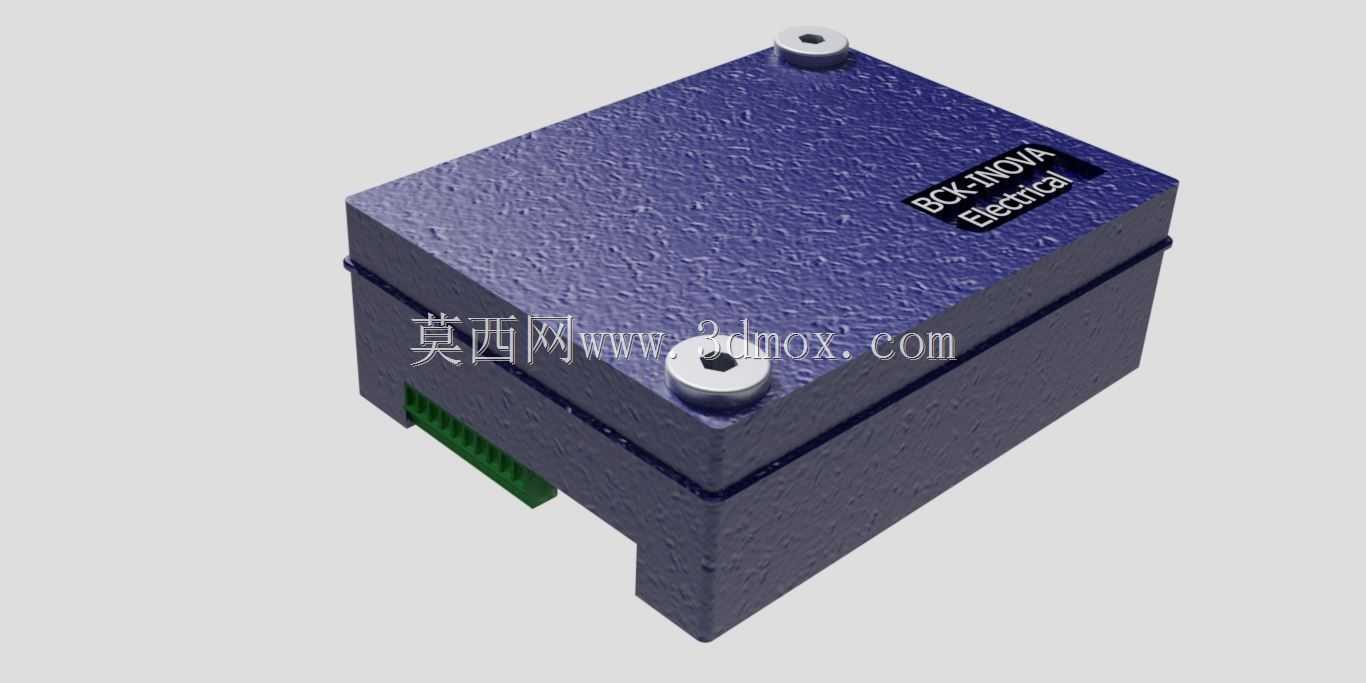

　　这款电控模块是面向商用半自动咖啡机开发的内置核心控制部件，日常安装在咖啡机机身内部的侧方安装仓内，紧邻锅炉与水泵组件，主要承担整机加热回路通断、泵组启停逻辑、萃取时长计时、温度信号采集转换的核心功能，是咖啡机实现稳定萃取、蒸汽输出、自动补水等操作的核心电控载体。从结构设计来看，整体采用方正密封式壳体结构，外壳选用阻燃级工程塑料注塑成型，表面做哑光磨砂处理，深蓝色的壳体配色既可以和咖啡机内部其他金属管路、组件形成视觉区分，方便售后维护时快速定位，也能在长期高温高湿的机身内部环境下，避免壳体表面凝露形成的水流直接渗入内部电路。壳体顶部设置两个对称的金属固定柱，柱体内嵌铜质内螺纹，

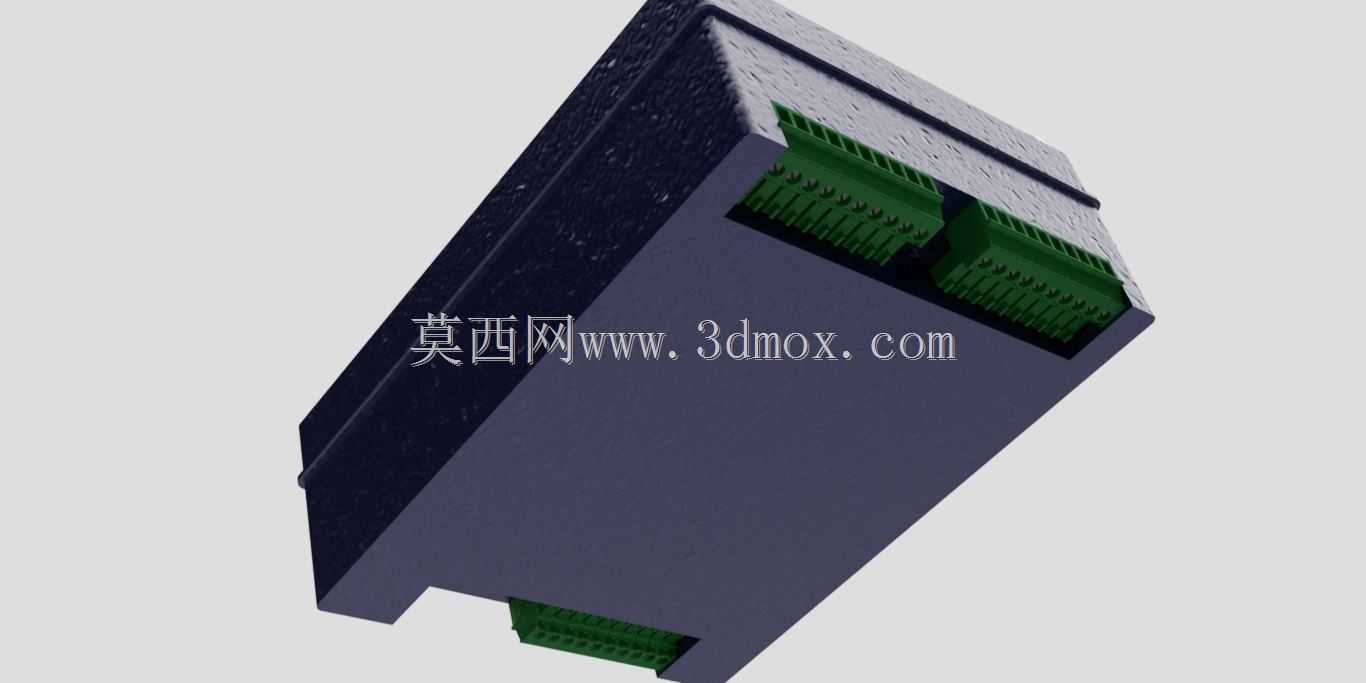

　　安装时可以直接通过M3规格的螺丝从安装仓的支架上方锁紧固定，不需要额外加装固定压片，安装边界预留了两侧各5mm的操作间隙，方便维修时直接拆装螺丝，不需要拆解周边的水管与蒸汽管路。壳体下方伸出两组绿色的插拔式接线端子排，端子排采用90度向下出线的设计，端子间距为3.81mm，刚好适配咖啡机内部常用的0.5-1平方毫米多股铜芯控制线，接线时导线从端子排下方垂直接入，不会和壳体底部的安装平面产生干涉，端子排旁预留了防呆卡扣位，插接线束时可以直接和线束端的卡扣锁合，避免咖啡机工作时的水泵振动导致线束松脱。壳体的上下盖采用超声波焊接工艺做密封处理，接缝处做了一圈凸起的止口结构，焊接后可以达到IP40的防护等级，

　　能够阻挡咖啡机内部制蒸汽时产生的细小水雾、咖啡豆研磨时飘散的细粉进入壳体内部，避免内部电路板出现短路、触点氧化的问题。设计过程中特意将壳体的棱角做了R2的圆角过渡，一方面是避免安装时锋利的棱角割伤安装人员的手部，另一方面也可以减少壳体在注塑成型时的应力集中问题，避免长期在咖啡机内部60度左右的工作环境下出现壳体开裂的情况。顶部的标识区域采用激光雕刻工艺标注了模块的电气属性，不会因为长期的高温熏蒸出现标识脱落、模糊的问题，方便售后排查故障时快速确认模块参数。模块的整体外形尺寸控制在长70mm、宽60mm、高45mm的范围内，安装时只需要在固定支架上预留对应大小的安装位即可，不需要为模块单独设计复杂的固定结构，

　　能够适配目前市面上多数单头、双头商用咖啡机的内部安装空间，也可以经过简单的固定孔位调整后，适配其他小型商用饮品设备的电控安装需求。模块内部的电路板采用沉板式安装，所有发热元件都贴合壳体的内壁安装，通过壳体本身进行被动散热，不需要额外加装散热风扇，既减少了整机的故障点，也避免了风扇转动带来的振动影响咖啡萃取时的压力稳定性。接线端子的引脚都做了镀锡处理，能够长期在高湿环境下保持良好的导电性能，减少接触电阻过大导致的端子发热问题。
