迷你胶囊意式浓缩咖啡机结构设计

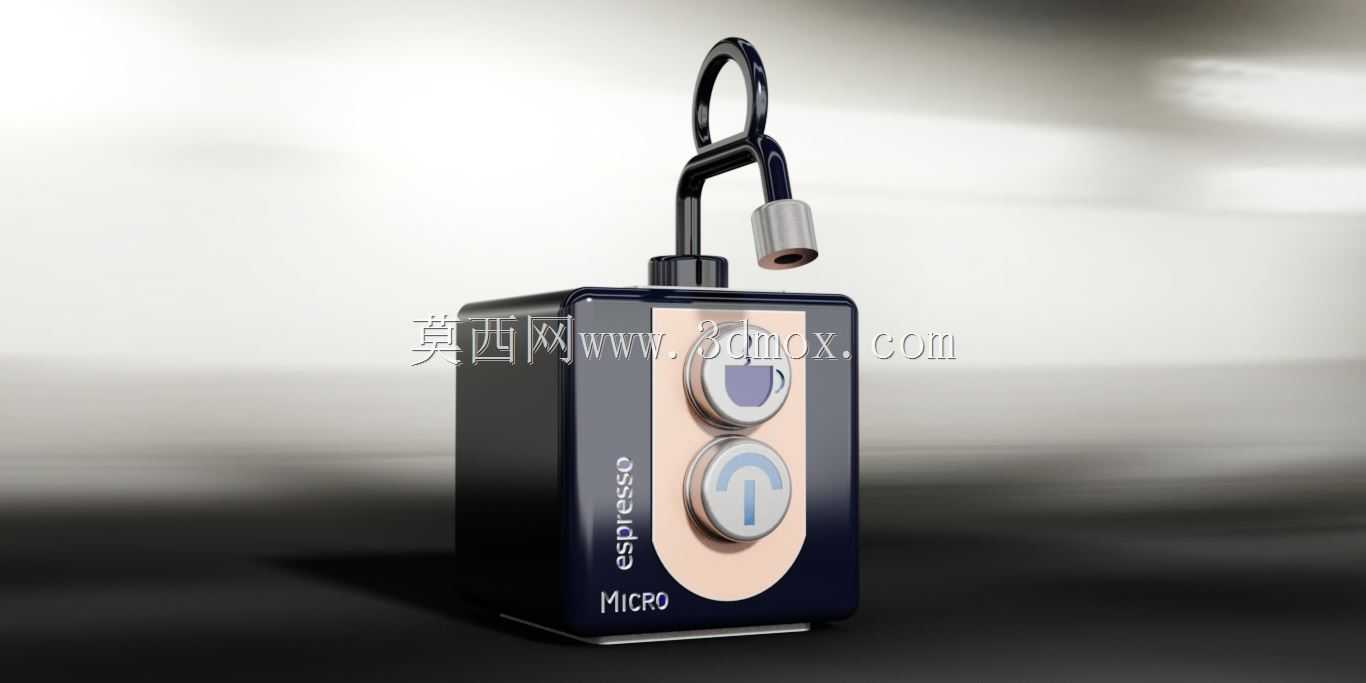

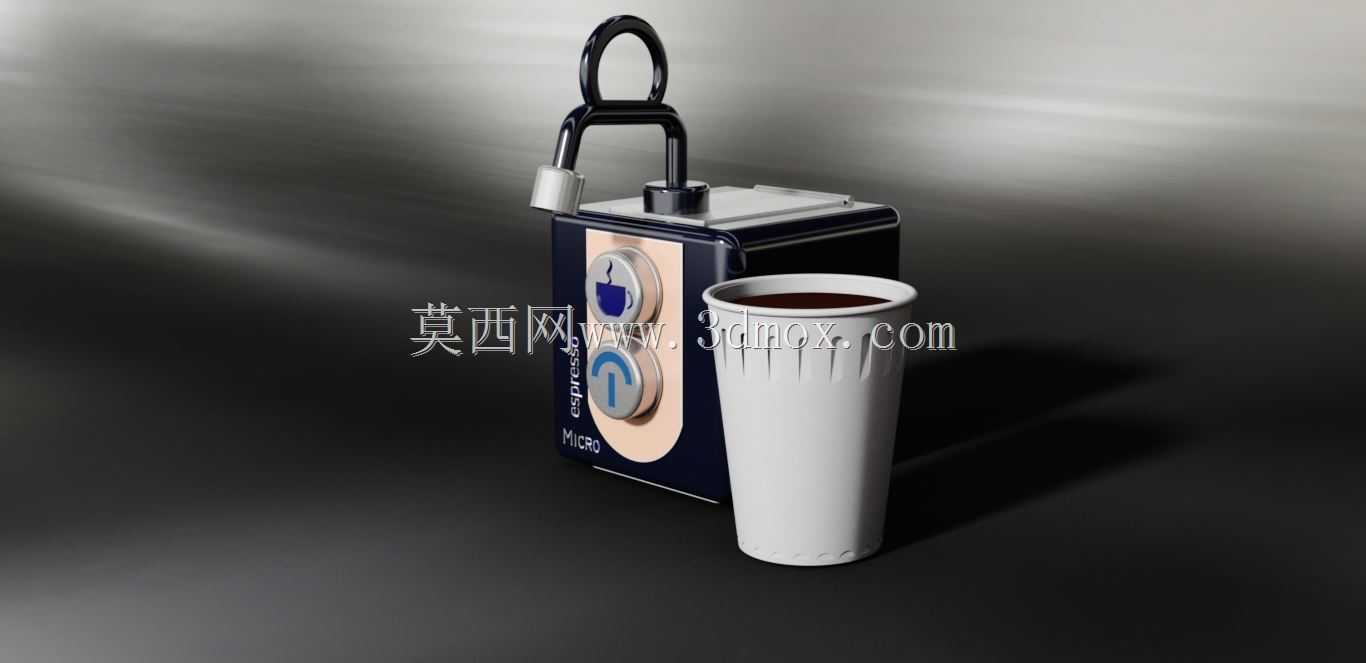

　　这款微型意式浓缩咖啡机的三维结构设计，核心瞄准桌面级小型饮品制备场景，适配单人办公、居家小户型、户外便携等对设备占地要求严苛的使用环境，区别于商用大型咖啡机的多管路冗余设计，整机采用立方块式紧凑布局，将冲泡腔体、水路增压模块、控制按键、胶囊仓全部整合在单块立方壳体内部，最大化压缩无效安装空间，实际放置时仅需占用普通马克杯大小的台面区域，无需预留额外的侧边操作间隙，正面操作区域即可完成全部使用动作。

　　从实际使用逻辑出发，设计时优先考虑胶囊适配的通用性，冲泡腔体的尺寸边界严格匹配市面主流意式浓缩咖啡胶囊的外形公差，胶囊装入后通过周向硅胶密封圈实现高压密封，避免萃取过程中出现漏液、泄压问题，水路增压模块内置在壳体下半部分，采用微型电磁泵提供稳定萃取压力，压力输出区间控制在意式咖啡标准萃取压力范围内，保证咖啡油脂的析出效果，同时水路做了短路径优化，减少残留水存量，避免长期使用后管路积水滋生异味。

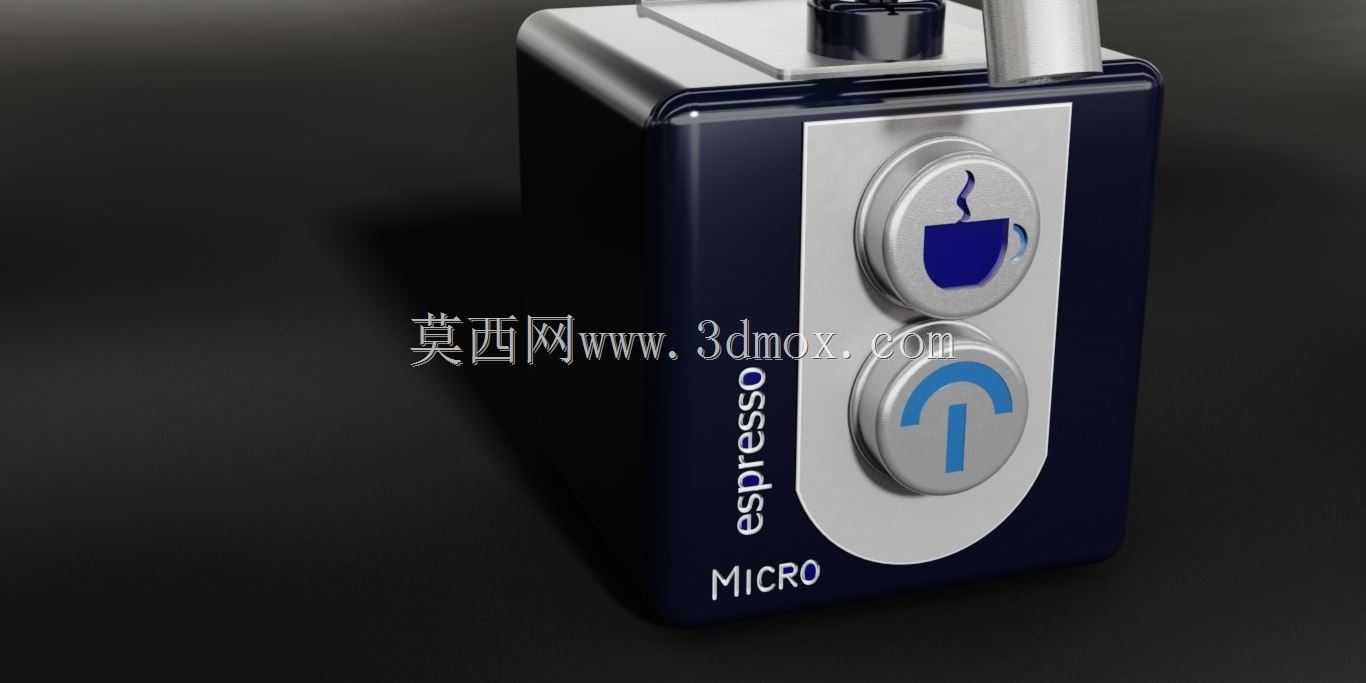

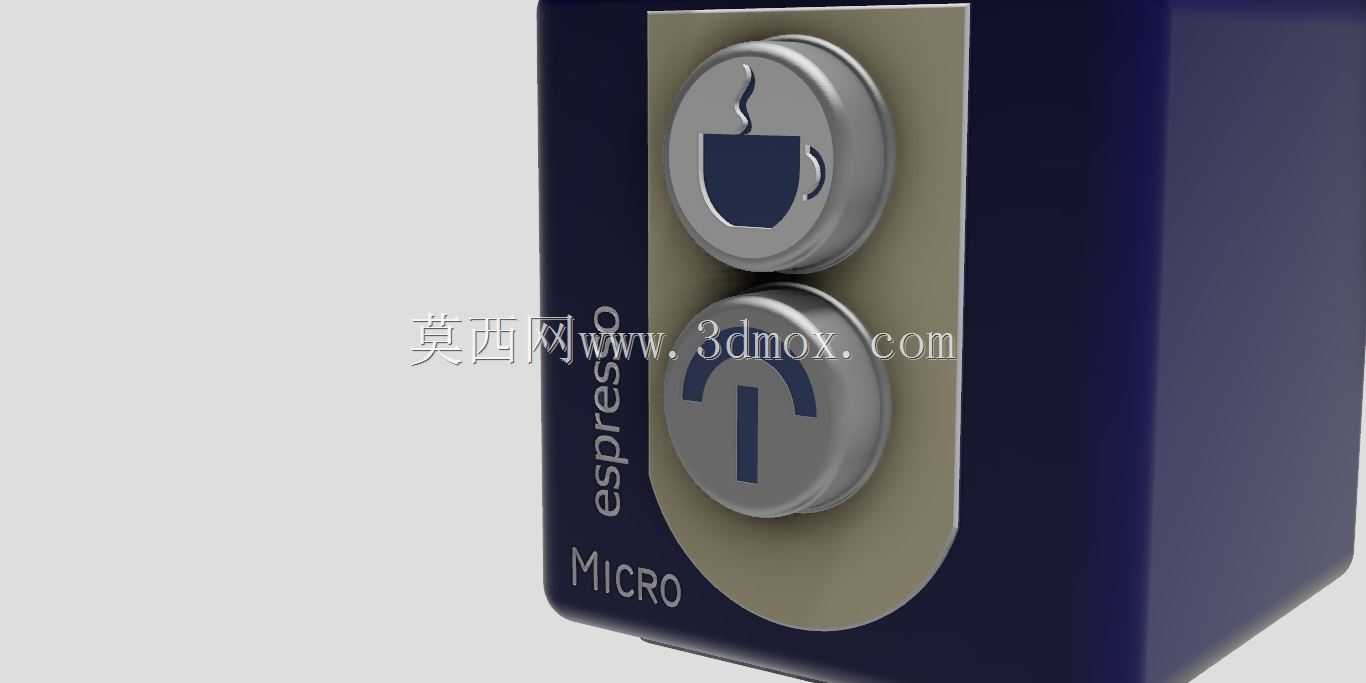

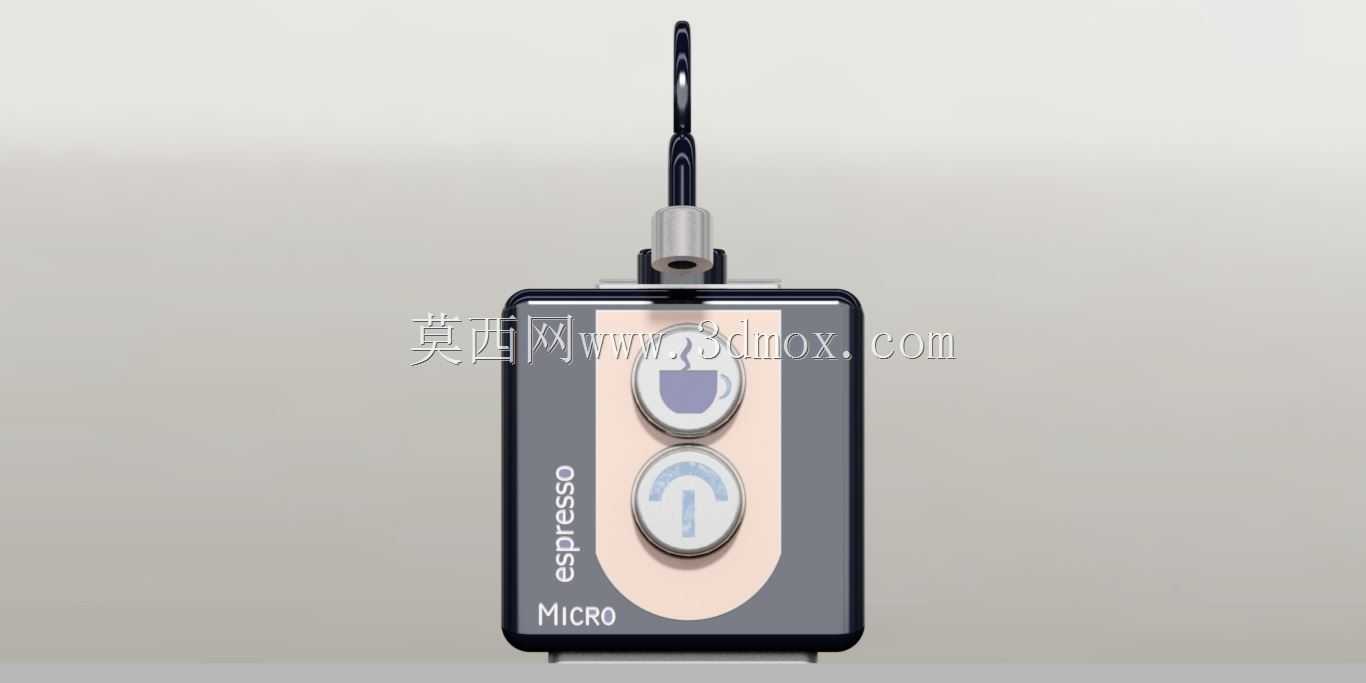

　　外观交互设计上，正面设置两枚物理按键，上方按键对应咖啡萃取功能，按键表面蚀刻咖啡杯标识，下方按键对应电源开关与预热状态指示，按键采用下沉式金属质感设计，与正面米色装饰面板形成视觉层次，壳体主体采用深蓝色磨砂塑料材质，既可以遮盖日常使用产生的指纹与轻微划痕，也能和厨房、办公区的多数桌面配色形成协调搭配，侧面印有产品功能标识，无需额外粘贴说明标签，减少后期装配工序。

　　结构装配层面，整机壳体采用上下扣合加侧边螺丝固定的方式，内部元器件通过筋位定位，不需要额外设置独立的安装支架，减少零件数量的同时降低装配复杂度，维修时仅需拧下底部固定螺丝即可拆开上盖，对内部泵体、管路、控制板进行检修更换，底部预留四个防滑胶垫的安装位，胶垫高度控制在2mm，既可以起到防滑减震的作用，也不会额外增加整机高度，背部预留进水口与电源线出线位，进水口可适配常规瓶装水接口或者小型外接水箱，满足不同使用场景的供水需求，电源线出线位做了圆角防割处理，避免长期弯折出现线皮破损。

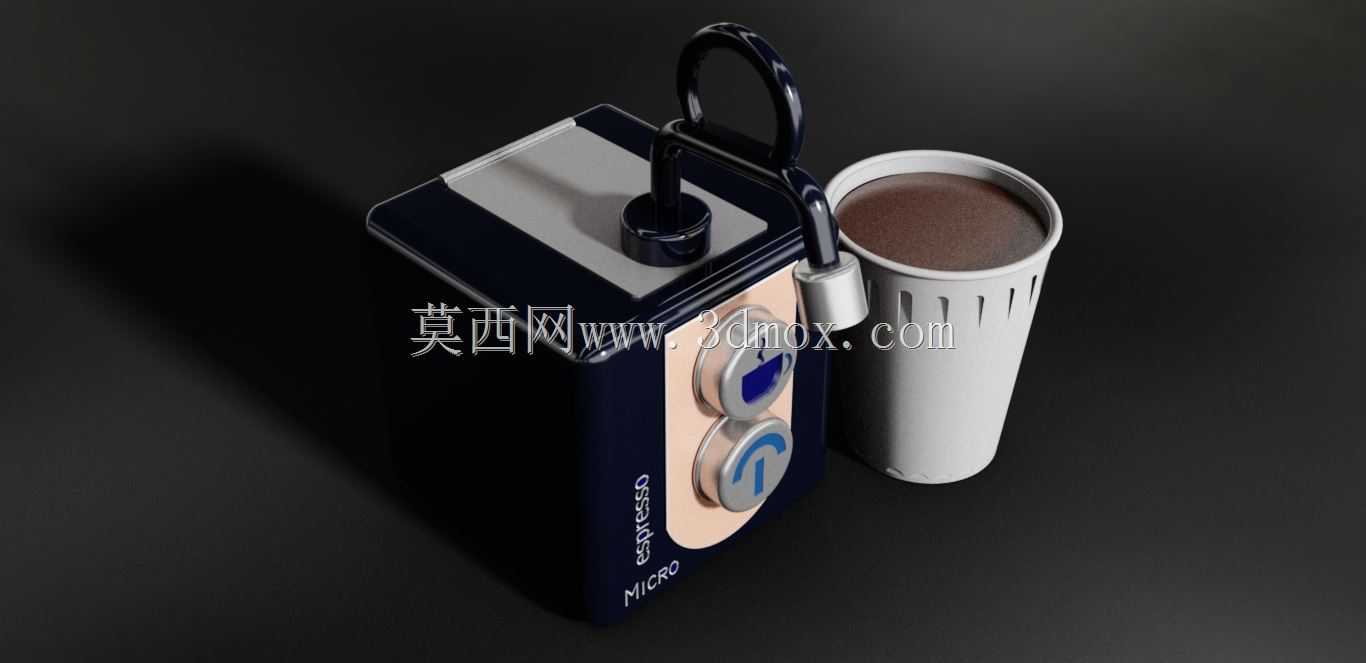

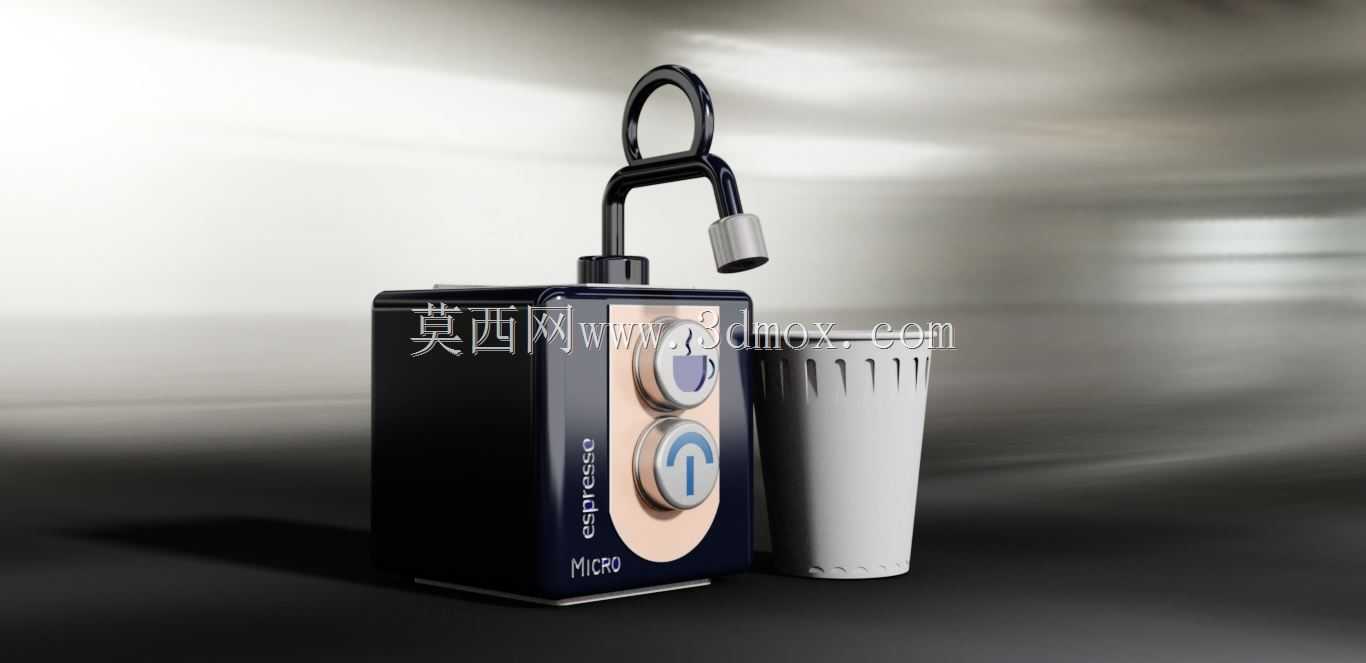

　　设计过程中针对操作安全做了多重结构考量，按键内部设置防水胶圈，防止饮品泼溅渗入内部电路，冲泡腔体出口处设置防烫导流嘴，导流嘴伸出长度控制在15mm，刚好适配常规小容量意式浓缩咖啡杯的杯口位置，萃取时咖啡液直接流入杯内，不会出现飞溅问题，壳体表面所有棱角均做R3以上圆角处理，避免移动、使用过程中磕碰划伤，内部电路与水路之间设置隔水挡板，即使管路出现轻微漏水也不会直接接触电路部分，降低短路风险。

　　从建模逻辑来看，整机采用自顶向下的设计思路，先确定整体外形尺寸边界，再拆分内部各个功能模块的占位空间，逐一细化每个零件的结构细节，按键与面板之间的配合间隙控制在0.2mm，既保证按键按压顺畅无卡滞，也不会出现过大缝隙影响外观，壳体壁厚均匀控制在2mm，避免注塑生产时出现缩痕、翘曲等问题，所有卡扣结构均做了拔模角度处理，满足量产开模的工艺要求，装饰面板与主体壳体之间采用定位柱加背胶的固定方式，装配后无明显段差，外观整体性更强。
