咖啡胶囊冲泡酿造装置结构设计

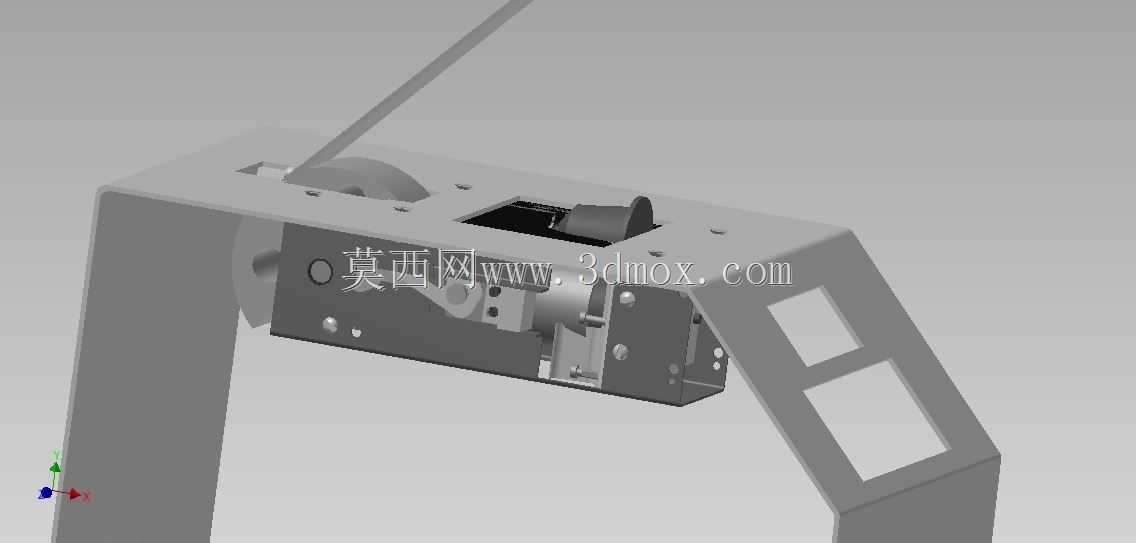

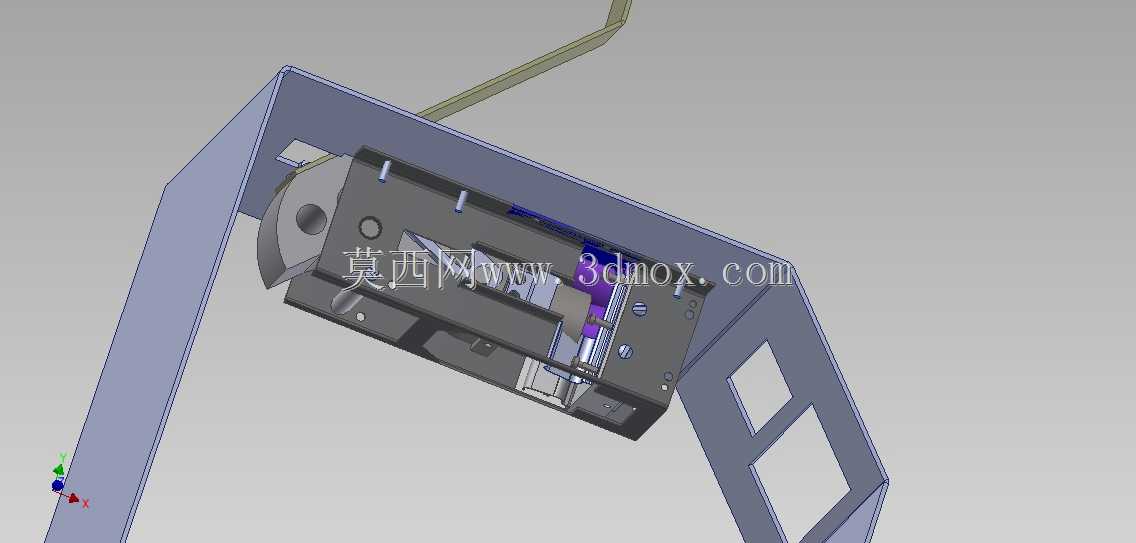

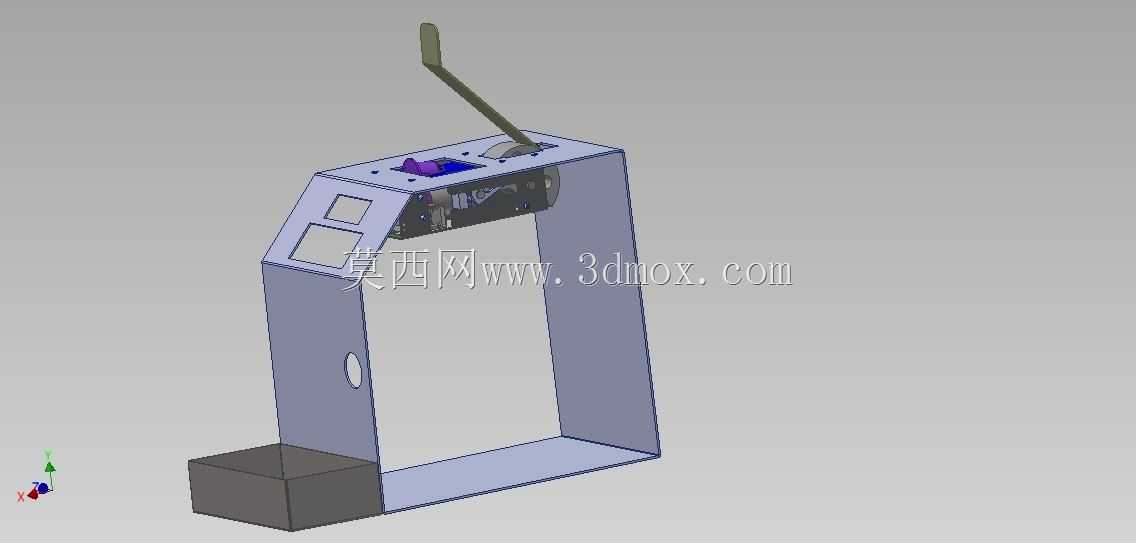

　　在现制饮品的商用与家用场景中，咖啡胶囊的标准化封装特性解决了咖啡粉定量、保鲜的痛点，但配套的冲泡执行机构长期存在结构冗余、操作行程不合理的问题，这套胶囊酿造装置的三维结构，正是针对小空间场景下的胶囊冲泡需求做的定向结构优化。从实际安装边界来看，整套机构的主体安装基座采用冷轧钢板折弯成型，整体安装面的长宽尺寸控制在180mm*120mm范围内，基座上预留的4个M5安装孔位呈矩形分布，孔位中心距分别为160mm和100mm，既可以直接嵌入台式小型咖啡机的内部腔体，也能通过支架固定在桌面式手动冲泡架上，适配不同场景的安装需求，外露的操作杆件最大伸展长度为220mm，操作时的回转半径不超过150mm，不会和周边的水杯、粉渣盒等配件产生运动干涉。

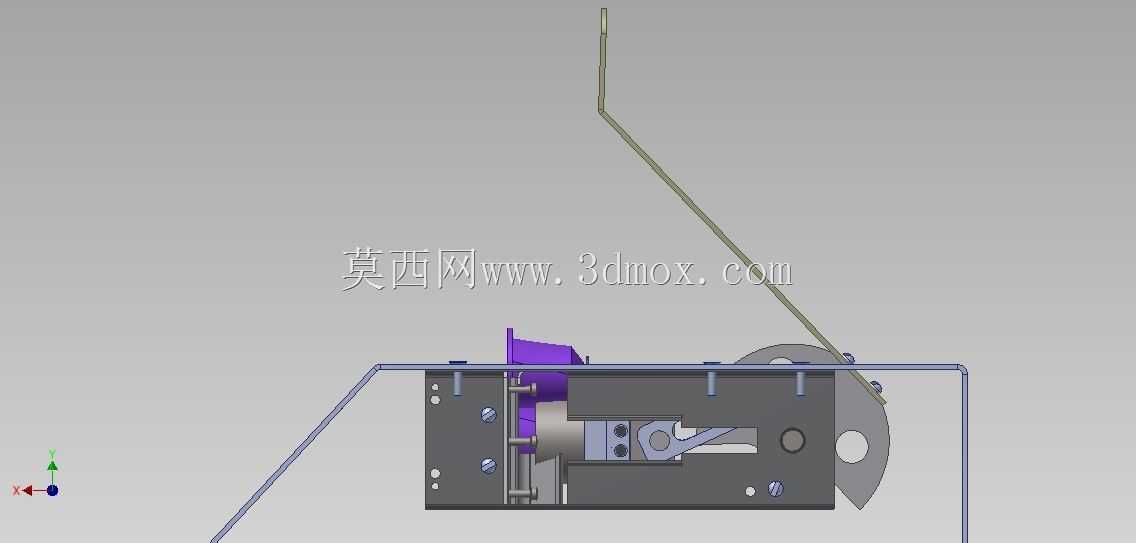

　　从功能实现逻辑来看，这套机构的核心动作分为三个连贯的行程段：初始状态下操作杆处于抬升位，此时胶囊容纳腔处于敞开状态，用户可以将单颗标准尺寸的咖啡胶囊放入定位槽内，定位槽的内壁做了和胶囊锥度匹配的15度斜角导向，不需要刻意对准就能让胶囊完全落座；当向下扳动操作杆时，首先通过连杆机构带动上密封压头下行，压头边缘的硅胶密封圈会先和胶囊上沿贴合，形成密封腔室，继续扳动操作杆到锁止位时，机构内部的刺针会同时刺破胶囊的上下铝箔封层，此时进水通道和出水通道同时导通，外接的加压热水就可以从进水端进入胶囊内部，完成咖啡液的萃取后从出水端导流到接水容器中；萃取完成后向上抬起操作杆，压头先上行复位，同时内部的顶出机构会将使用过的胶囊自动推落到下方的废渣收集区，不需要手动抠取残留胶囊。

　　设计过程中重点考量了手动操作的力臂匹配，操作杆的铰接点位置经过多次迭代调整，最终将扳动操作的最大施力控制在15N以内，即使是力量较小的用户也能单手完成锁止操作，不会出现压合不到位导致的漏水问题。连杆机构的铰接点全部采用不锈钢销轴配合自润滑铜套，长期反复使用也不会出现卡顿、松旷的问题，所有和水、咖啡液接触的零部件都采用食品级304不锈钢或者PP材质，避免长期使用出现锈蚀、异味的问题。机构的侧面预留了标准G1/8的进水接口，可以直接对接常见的小型咖啡机增压水泵，也可以改接手动加压的水囊结构，适配不同的供水方案，出水端的接口做了通用的10mm快插结构，可以直接接食品级硅胶管将萃取好的咖啡液导出。

　　从结构可靠性角度来看，基座上的所有传动部件都做了隐藏式设计，外部没有裸露的齿轮、弹簧等容易夹手的零部件，操作过程中的运动部件都设置了限位挡块，不会出现超行程运动导致的结构损坏，压头的密封件采用快拆结构，不需要额外工具就能取下更换，日常维护的难度极低。这套结构没有采用复杂的电子控制元件，全部动作通过纯机械连杆实现，故障率远高于带电控锁止的同类结构，适合在户外移动咖啡车、小型办公室茶水间、家用桌面等场景使用，既可以作为独立的手动冲泡装置使用，也可以作为核心功能模块嵌入到不同外观造型的胶囊咖啡机产品中，缩短整机产品的开发周期。在建模过程中，所有的配合公差都按照常用的机加工和钣金加工精度设置，钣金件的折弯半径预留了1.5倍板厚的工艺余量，注塑件的拔模斜度统一设置为1.5度，不需要额外调整结构就能直接对接生产加工，零部件的通用化率达到85%以上，大部分标准件都可以直接从市面上采购，不需要开模定制，能有效降低整套装置的生产制造成本。
