咖啡机用双刻度压力检测部件结构设计

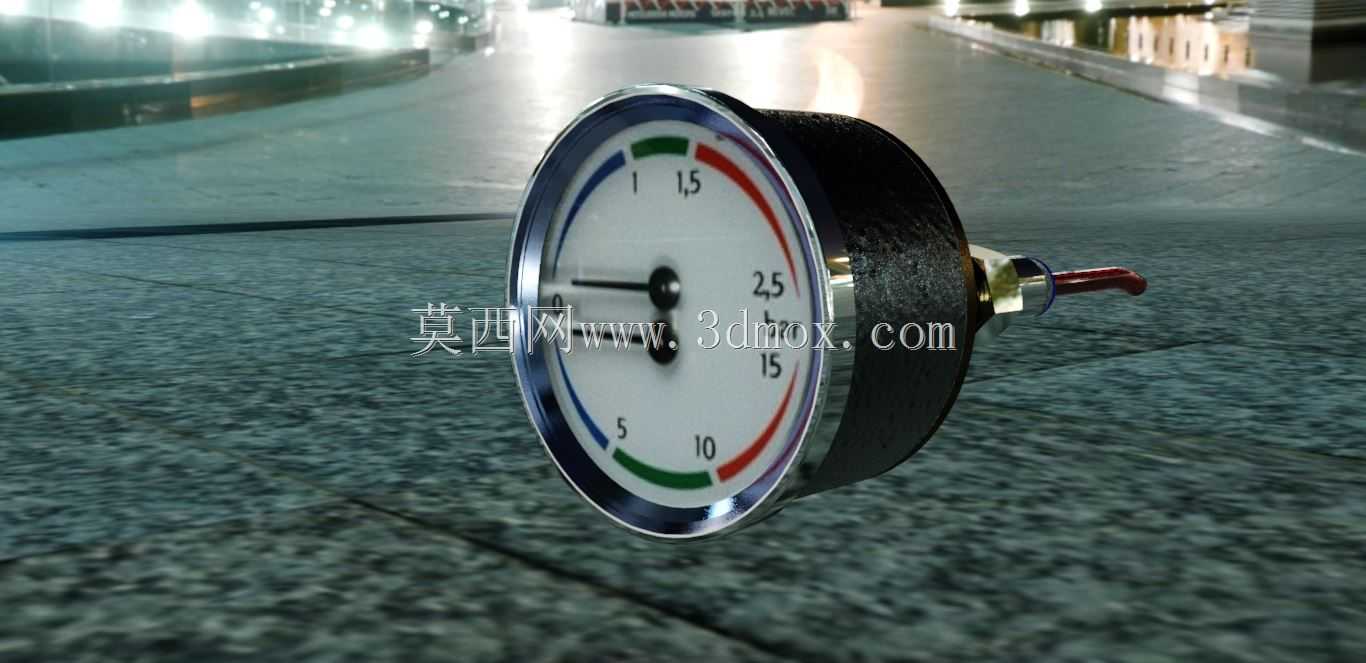

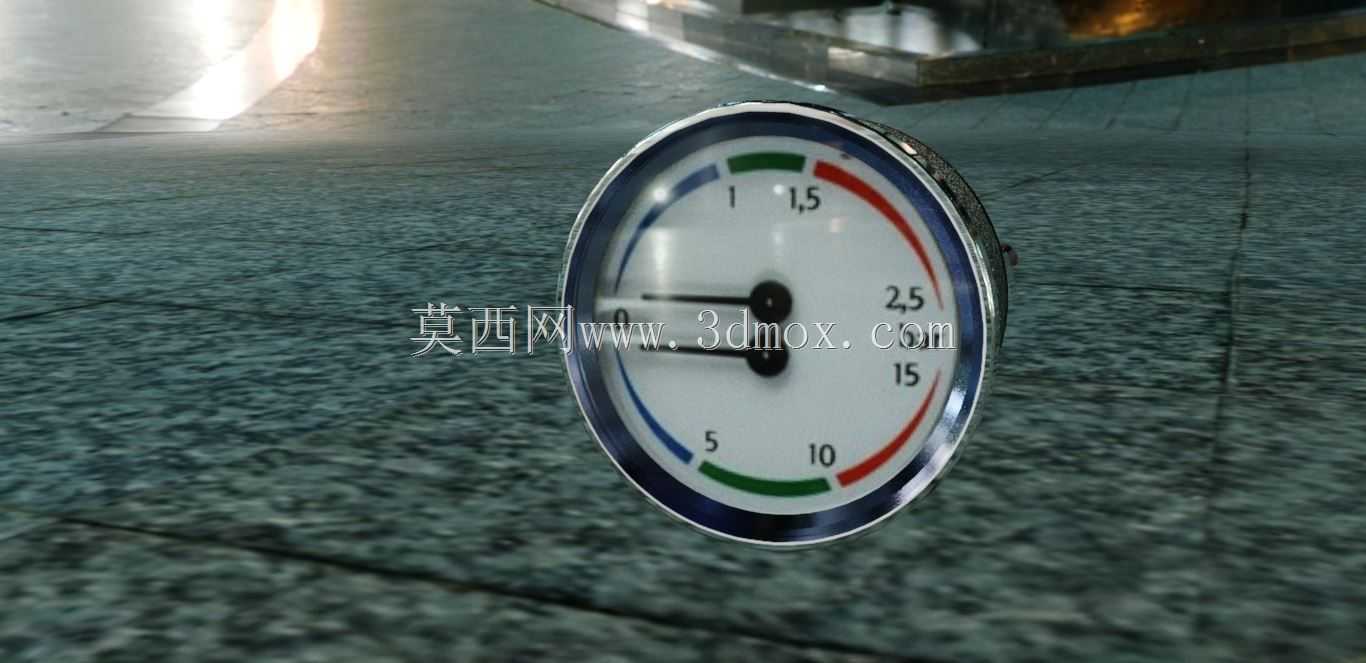

　　在商用与家用半自动咖啡设备的流体控制系统中，压力检测部件是直接决定萃取品质的核心元件，这款适配咖啡壶的双刻度压力计，正是针对咖啡萃取场景的特殊工况做了定向结构优化。日常咖啡萃取作业时，冲煮头的水压需要稳定维持在9bar左右的区间，而蒸汽打奶环节的蒸汽压力则需要控制在0.2-0.5bar的常用范围，常规单量程压力计要么在低压蒸汽段刻度分辨率不足，要么高压水段量程冗余过大读数偏差高，这款双刻度结构的设计，就是把两个常用工况的刻度区间做了同表盘的分区排布，水压段覆盖0-15bar量程，把咖啡萃取常用的8-10bar区间做了刻度加密，蒸汽段覆盖0-2.5bar量程，将0.2-0.5bar的常用打奶区间做了标识强化，操作人员不用切换量程就能快速读取两个回路的压力数值，减少作业中的读数误差。

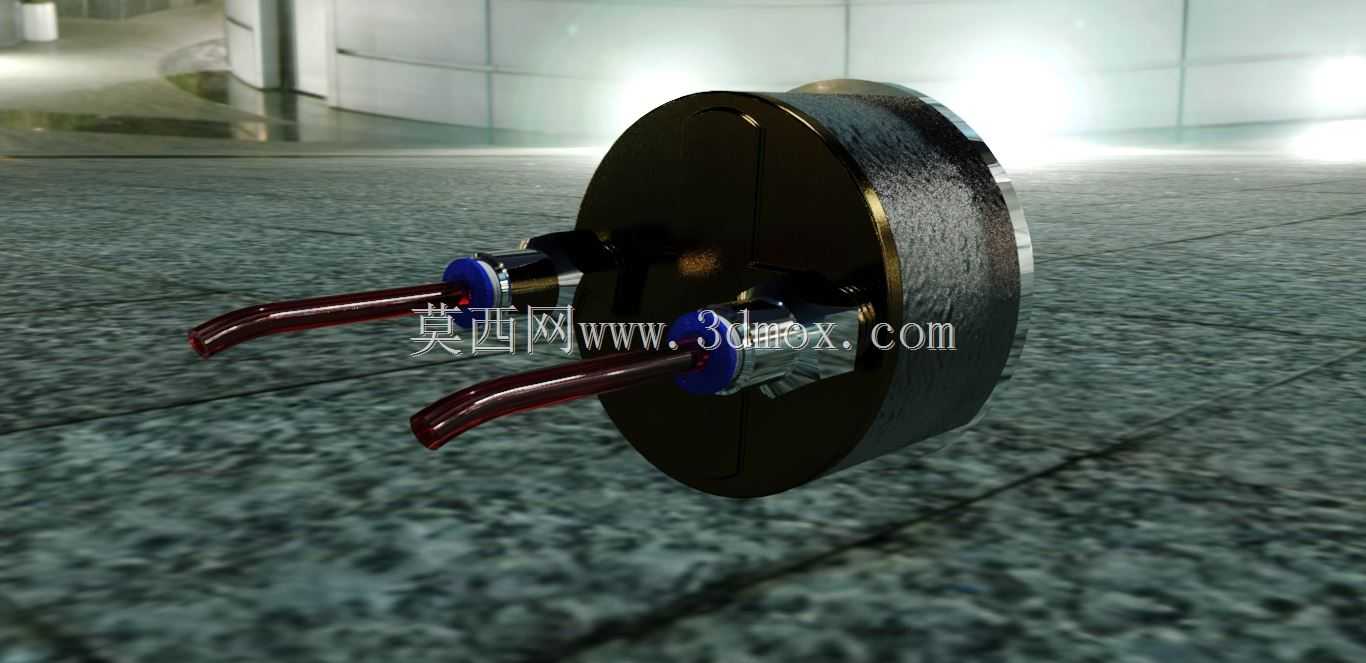

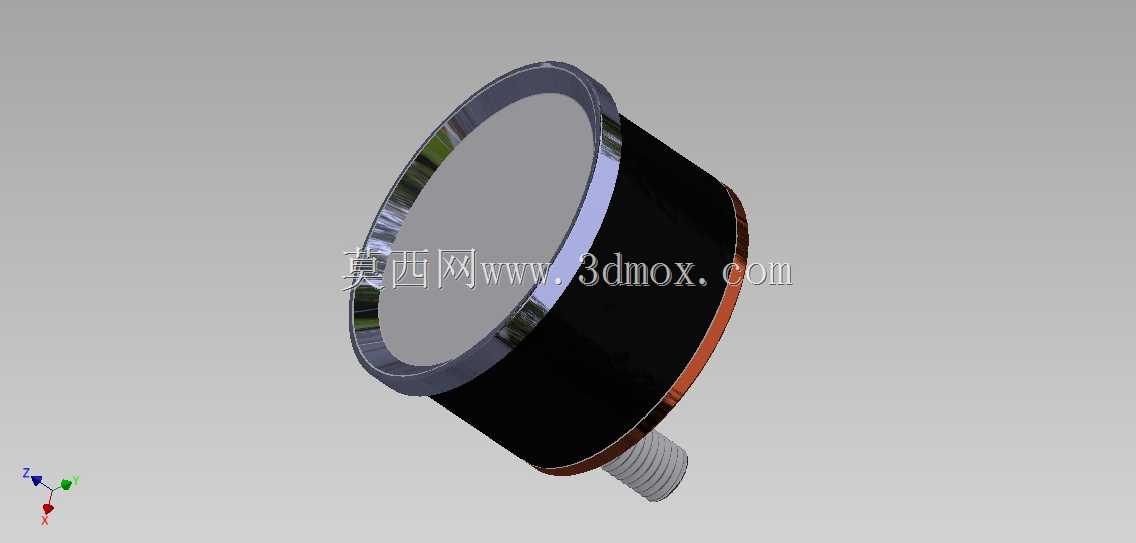

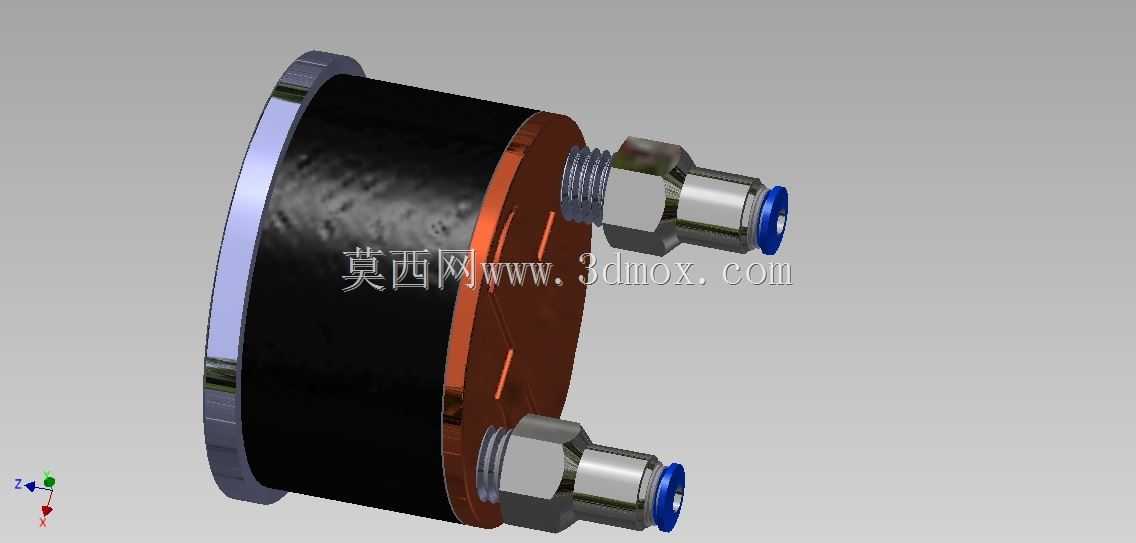

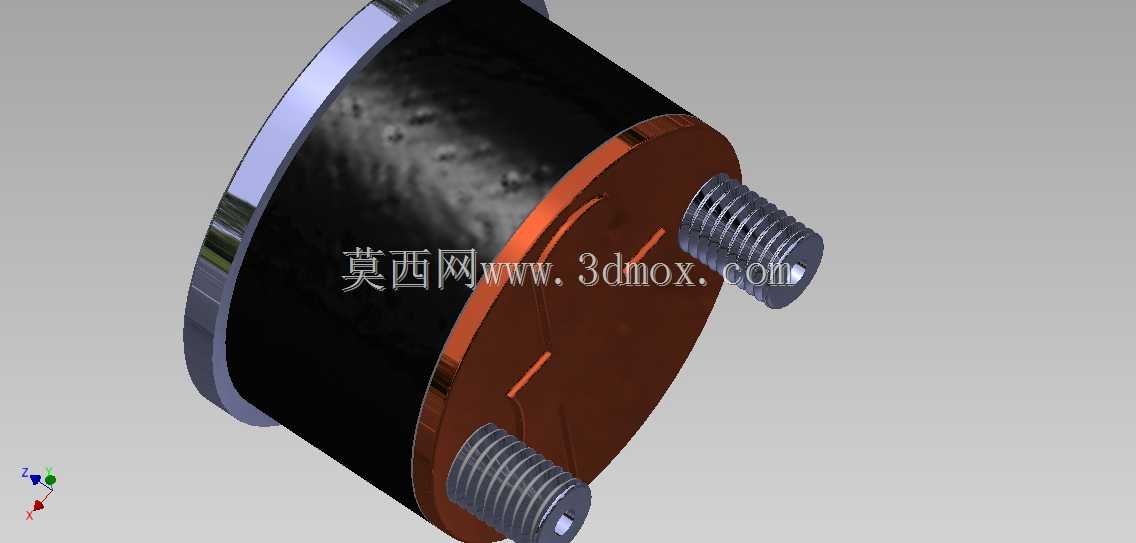

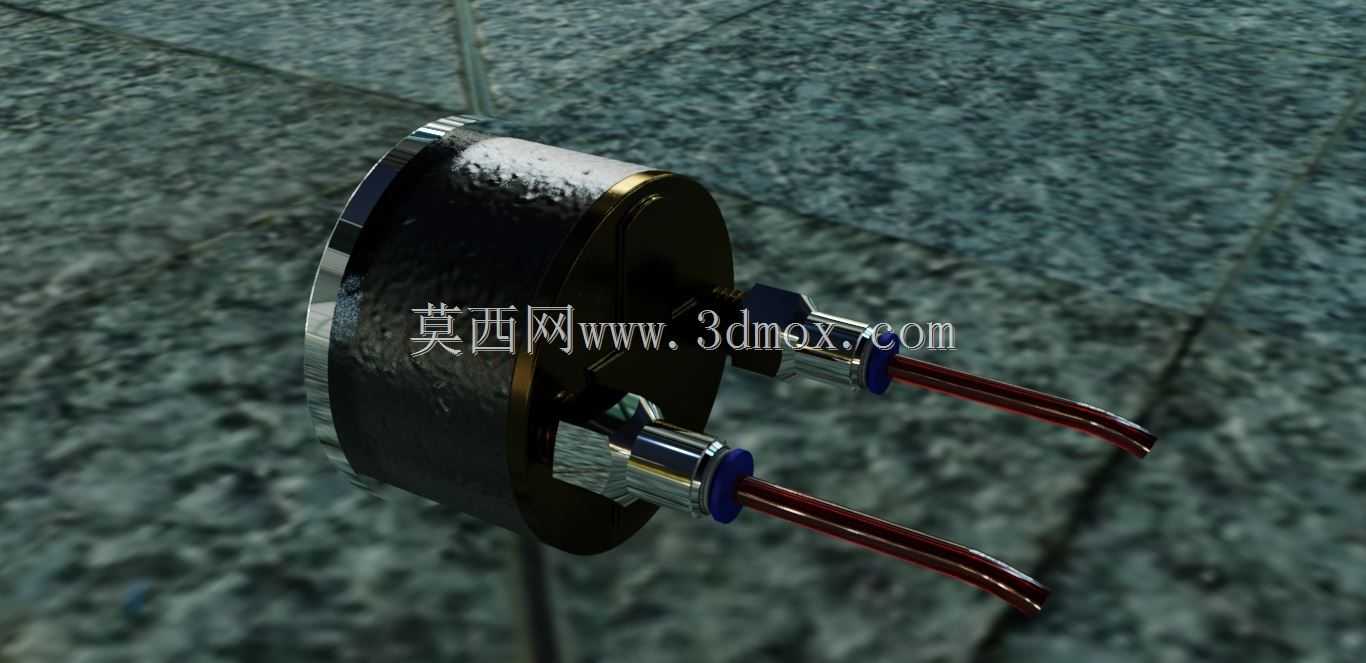

　　从安装适配的角度看，这款压力计采用了背部径向双接头的结构设计，两个接头分别对应水压检测回路与蒸汽检测回路，接头采用标准的食品级管路快插接口，适配咖啡设备常用的食品级硅胶软管，安装时不需要额外做转接接头，直接将管路推入接口即可完成密封连接，拆卸时按下接口的弹性卡圈就能拔出管路，日常设备维护时的拆装效率比传统螺纹接头提升不少。整体外形采用短圆柱式壳体结构，壳体直径控制在48mm，轴向安装深度仅32mm，刚好适配多数半自动咖啡机前面板的预留安装位，不需要额外扩孔或者调整内部管路走向，壳体边缘做了1.5mm的翻边结构，安装时可以直接卡在面板开孔处，配合背部的锁紧螺母就能完成固定，不需要额外设计安装支架，能有效压缩设备内部的安装空间占用。

　　设计过程中针对咖啡设备的使用工况做了多处细节优化，考虑到咖啡设备日常使用中会频繁接触高温蒸汽与少量咖啡液体，壳体采用了镀铬铜合金基材，表面做了哑光磨砂处理，既可以抵御日常的水汽腐蚀，也能避免操作环境中的光线反射导致的读数困难。表盘采用高透PC材质的密封表蒙，和壳体之间做了硅橡胶密封圈的过盈配合，防护等级达到IP54，日常清洁设备时的溅水、蒸汽凝结水都不会渗入表体内部影响测量精度。内部的波登管传感元件采用了耐温型铜合金材质，可以长期耐受120℃的蒸汽介质温度，不会因为长期接触高温蒸汽出现弹性疲劳，导致测量数值漂移。两个检测回路的内部流道做了独立隔离设计，不会出现水压回路和蒸汽回路的介质串流问题，避免因为串流导致的压力检测失准。

　　从实际应用的适配性来看，这款压力计不仅可以适配常规的半自动咖啡壶，也可以在同类型的小型饮品制备设备中使用，比如小型茶饮萃取设备、台式蒸汽开水设备的压力监测，只要设备的水压、蒸汽压力参数在两个刻度的量程范围内，都可以通过调整接头尺寸完成适配。结构设计时没有采用一体化焊接的不可拆结构，表蒙和壳体之间采用卡压式连接，后期如果表蒙出现刮花或者内部进入少量灰尘，可以拆开卡圈更换表蒙或者清理内部，不需要整体更换压力计，降低了设备后期的维护成本。表盘的刻度印刷采用了耐高温的陶瓷油墨，长期在高温高湿的设备周边环境下使用，不会出现刻度脱落、变色的问题，能长期保持清晰的读数效果。考虑到咖啡设备操作时操作人员的视线通常是斜向下45度看向设备面板，表盘的刻度标识做了15度的倾角优化，操作人员站在设备正前方操作时，不需要刻意低头调整视角就能准确读取压力数值，减少操作过程中的视线偏移，提升作业流畅度。
