实验室台面式手动压滤萃取装置结构设计

　　该装置为小型手动操作的固液分离萃取设备，主要面向实验室小剂量样品前处理、教学演示、小型手工工坊的微量物料分离场景，可放置于标准实验室操作台面使用，无需外接电源或气源，完全依靠手动机械力完成加压过滤过程，适配常规实验室玻璃滤筒、标准滤纸或微孔滤膜，可完成悬浮液固液分离、少量浸出液萃取、样品粗提等操作，相比大型电动压滤设备，其占用空间极小，操作无噪音，维护成本极低，适合小批量、多频次的零散样品处理需求。

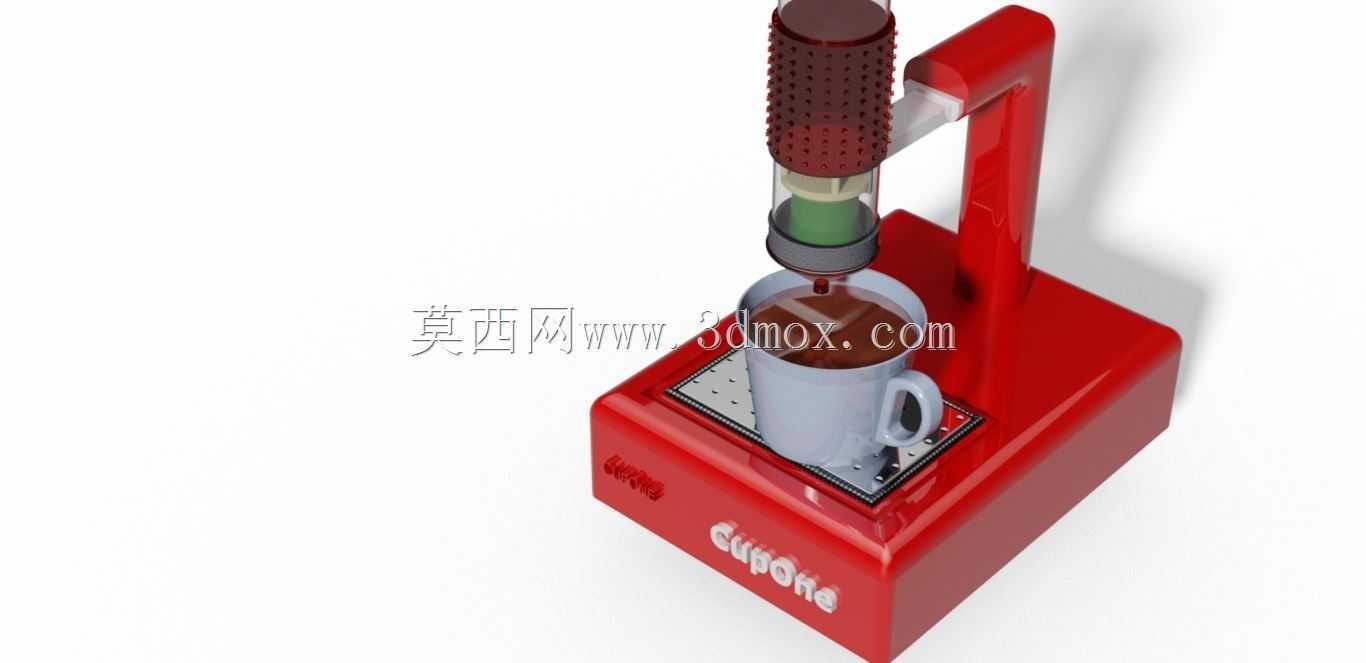

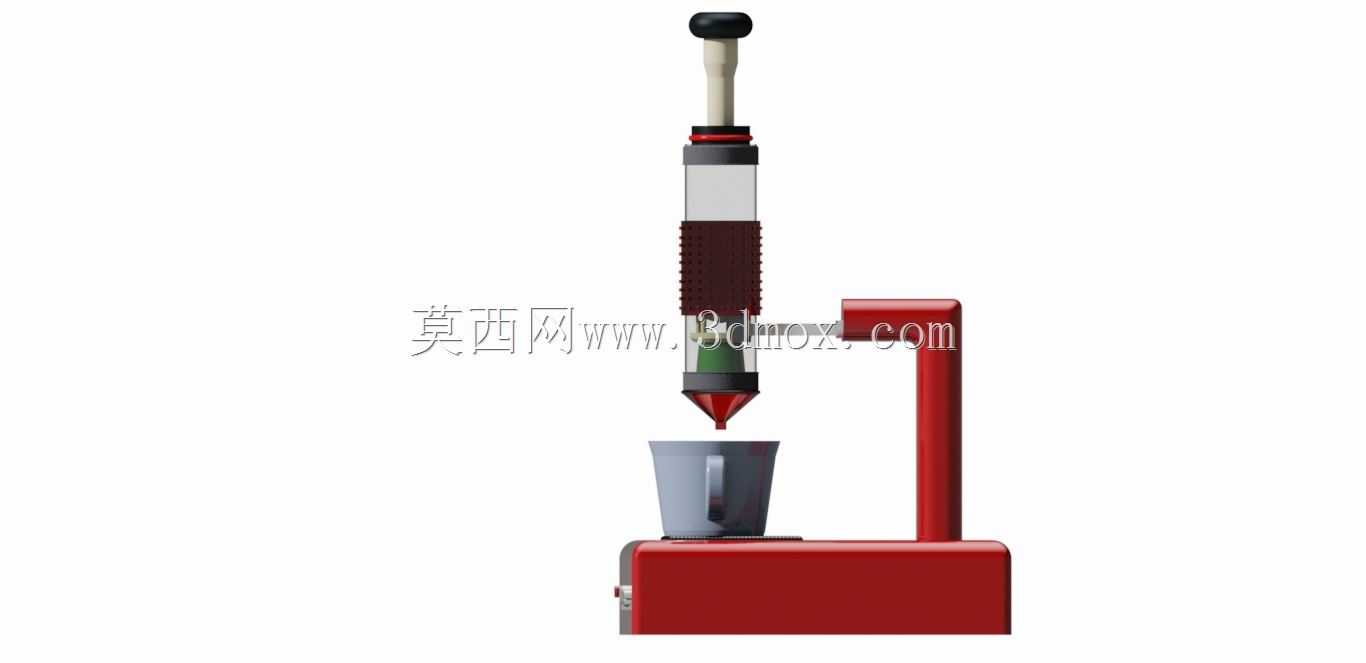

　　从结构设计逻辑来看，整体采用立式悬臂支撑布局，底部为一体化矩形配重基座，基座上表面设置定位凹槽用于承装接液杯，避免操作过程中容器滑移；垂直立柱固定于基座后侧，上部延伸出水平悬臂，悬臂端部设置垂直导向孔，配套手动加压丝杆组件，丝杆顶端设置防滑旋转手轮，下端连接压头，压头与滤筒内腔做间隙配合，配合面设置密封胶圈避免加压过程中物料从侧边泄漏。滤筒采用透明可视化设计，可直接观察内部物料过滤状态，滤筒下部设置快拆卡扣结构，方便过滤完成后快速拆卸清理滤渣、更换滤材。

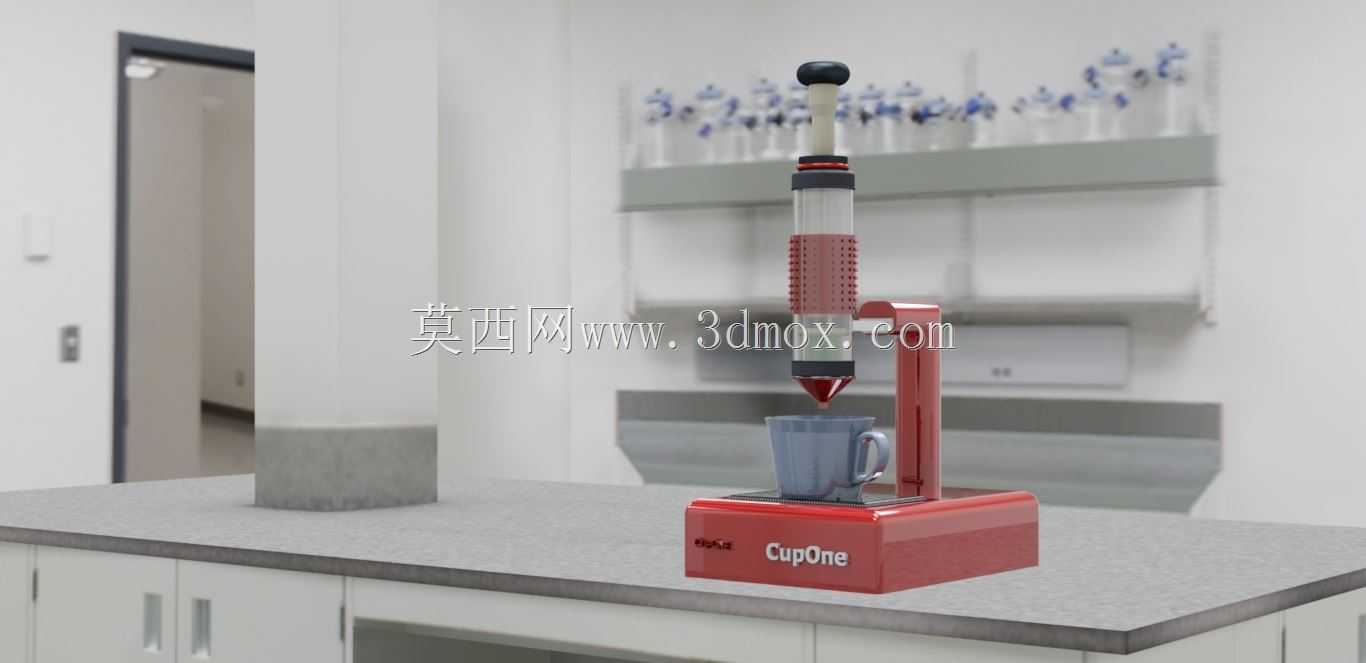

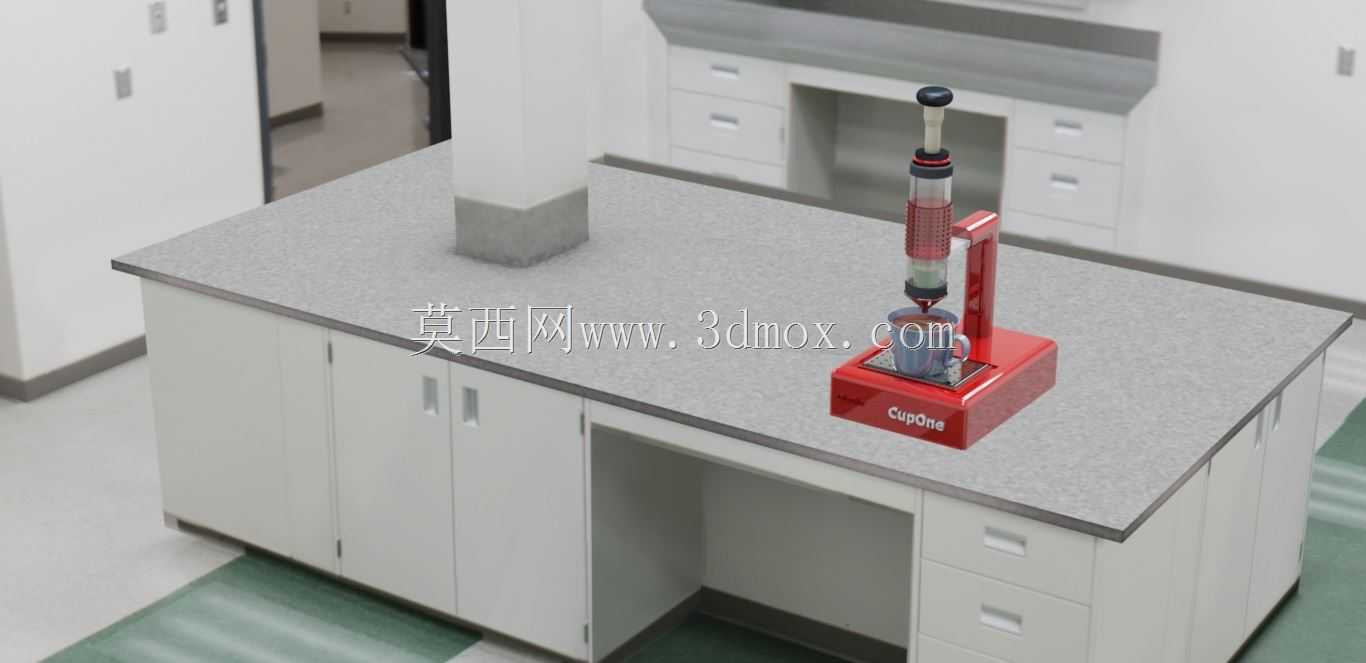

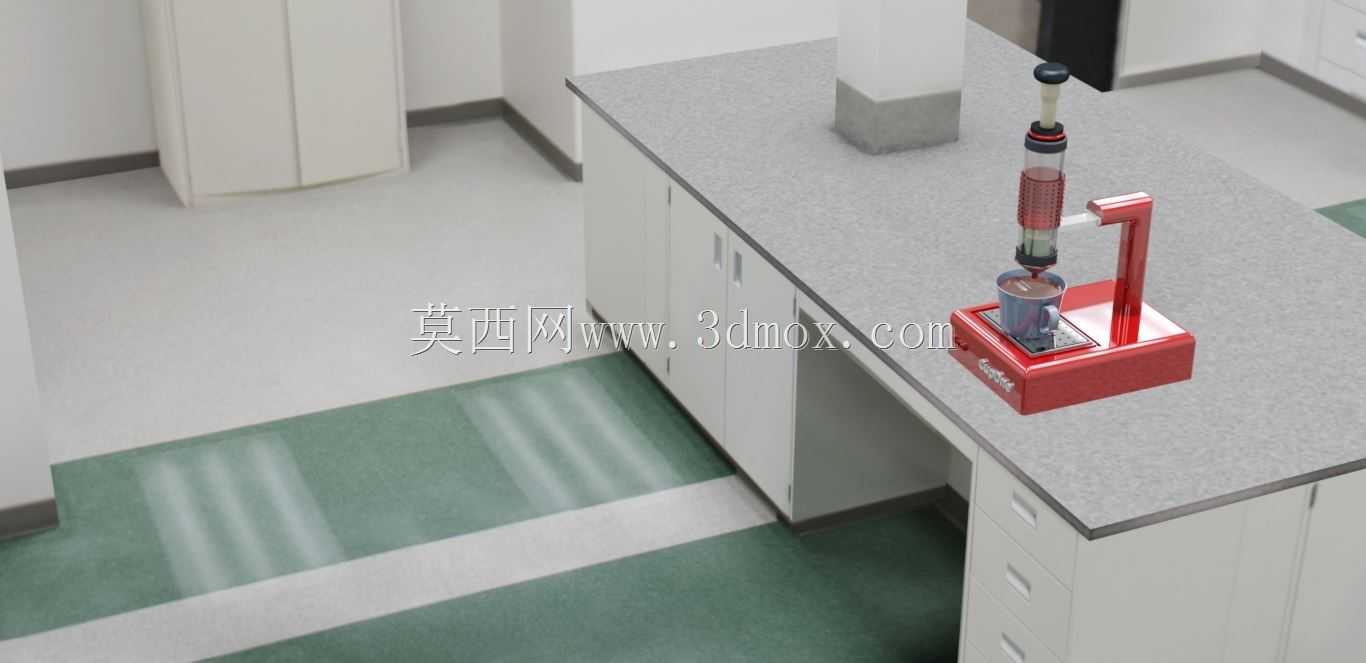

　　安装边界方面，基座整体长宽尺寸控制在200mm×150mm范围内，整体垂直高度不超过400mm，放置于台面时仅需预留250mm×200mm的平整操作空间即可，基座底部设置四个防滑橡胶脚垫，既可以避免操作时装置滑动，也可以防止硬质基座刮伤实验室台面。操作时的活动边界主要集中在装置正上方，手轮旋转操作时所需的上部空间不超过150mm，侧向无外伸运动部件，不会与周边摆放的实验器皿产生干涉。

　　功能特性上，该装置采用梯形螺纹丝杆传动，可提供稳定的轴向下压力，加压过程可通过手轮的旋转圈数精准控制下压行程，避免压力过大导致滤膜破损或滤筒破裂；整体与物料接触的部件均采用耐常规酸碱腐蚀的材质，适配大多数实验室水相、轻度有机相的样品处理需求；所有可拆卸部件均无复杂卡扣或连接结构，徒手即可完成全部拆装流程，清洗无死角，避免不同样品处理时的交叉污染。

　　设计过程中重点考量了手动操作的人机工程学，手轮的握持直径设置为40mm，操作时无需过大握力即可完成旋转加压，悬臂的高度设置适配常规100ml-250ml规格的接液烧杯，滤筒的有效容积控制在50ml，满足单次小剂量样品处理的需求，同时避免单次装填物料过多导致手动操作阻力过大。支撑结构做了加强筋设计，在最大加压行程下，悬臂的形变量控制在0.1mm以内，保证压头始终垂直下压，不会出现偏磨、卡滞的问题。基座的配重经过优化，空载状态下整体重心落在基座几何中心范围内，即使加压至最大行程，装置也不会出现倾翻风险，无需额外的台面固定结构，移动摆放灵活。

　　在实际应用场景中，该装置可替代传统的手动真空抽滤装置，无需搭配真空泵和抽滤瓶，对于没有外接真空源的临时实验点位、户外采样点的现场样品粗处理场景有极强的适配性，也可用于中小学科学课程的过滤原理教学演示，直观展示压力过滤的工作过程，结构简单可靠，无易损电子部件，长期存放也不会出现故障。
